360平米烧结机工程初步设计VIP专享VIP免费

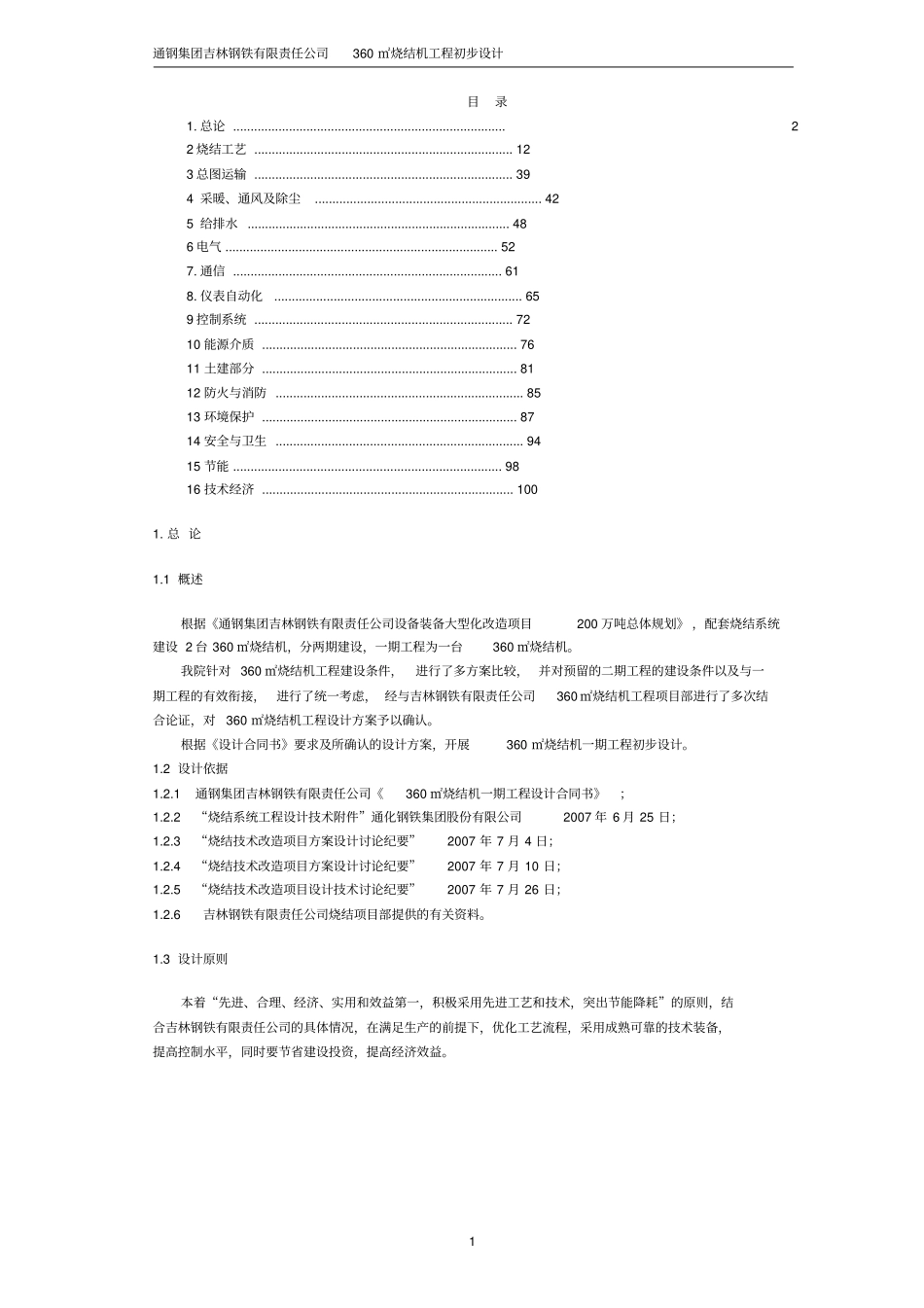

通钢集团吉林钢铁有限责任公司360㎡烧结机工程初步设计1目录1.总论..............................................................................22烧结工艺..........................................................................123总图运输..........................................................................394采暖、通风及除尘.................................................................425给排水...........................................................................486电气..............................................................................527.通信.............................................................................618.仪表自动化.......................................................................659控制系统..........................................................................7210能源介质.........................................................................7611土建部分.........................................................................8112防火与消防.......................................................................8513环境保护.........................................................................8714安全与卫生.......................................................................9415节能.............................................................................9816技术经济........................................................................1001.总论1.1概述根据《通钢集团吉林钢铁有限责任公司设备装备大型化改造项目200万吨总体规划》，配套烧结系统建设2台360㎡烧结机，分两期建设，一期工程为一台360㎡烧结机。我院针对360㎡烧结机工程建设条件，进行了多方案比较，并对预留的二期工程的建设条件以及与一期工程的有效衔接，进行了统一考虑，经与吉林钢铁有限责任公司360㎡烧结机工程项目部进行了多次结合论证，对360㎡烧结机工程设计方案予以确认。根据《设计合同书》要求及所确认的设计方案，开展360㎡烧结机一期工程初步设计。1.2设计依据1.2.1通钢集团吉林钢铁有限责任公司《360㎡烧结机一期工程设计合同书》；1.2.2“烧结系统工程设计技术附件”通化钢铁集团股份有限公司2007年6月25日；1.2.3“烧结技术改造项目方案设计讨论纪要”2007年7月4日；1.2.4“烧结技术改造项目方案设计讨论纪要”2007年7月10日；1.2.5“烧结技术改造项目设计技术讨论纪要”2007年7月26日；1.2.6吉林钢铁有限责任公司烧结项目部提供的有关资料。1.3设计原则本着“先进、合理、经济、实用和效益第一，积极采用先进工艺和技术，突出节能降耗”的原则，结合吉林钢铁有限责任公司的具体情况，在满足生产的前提下，优化工艺流程，采用成熟可靠的技术装备，提高控制水平，同时要节省建设投资，提高经济效益。通钢集团吉林钢铁有限责任公司360㎡烧结机工程初步设计21.3.1采用成熟可靠的工艺流程和设备，技术装备水平达到国内先进水平；1.3.2控制水平要求先进、可靠、实用。确保稳定高产，确保产品质量；1.3.3一、二期工程要求有效合理衔接；1.3.4贯彻执行国家有关环保、工业卫生、安全、消防、节约能源等有关规范和规定，采取有效措施，防止和减少粉尘、噪声等对环境的污染。除尘灰及余热回收利用，无生产污水外排。1.4设计范围1.4.1设计范围从各种原料进厂至成品输出的工艺、总图运输、采暖、通风、除尘、给排水、电气、仪表自动化、通信、土建、供热、煤气、压气及消防、环保、安全、小型维修等相关专业工厂设计，按要求行政、生活福利设施由公司统一考虑。1.4.2接点1）贮存在原料场的铁精矿、高炉返矿、熔剂等经设在原料厂的汽车受矿槽由胶带机运入；固体燃料由汽车运入；2）成品烧结矿输送至铁区NO.5转运站，运往高炉矿槽；3）水、气等能源介子在烧结厂界接点；4）外部电源接点于360㎡烧结机系统高压配电室10kv受电柜。1.4...
