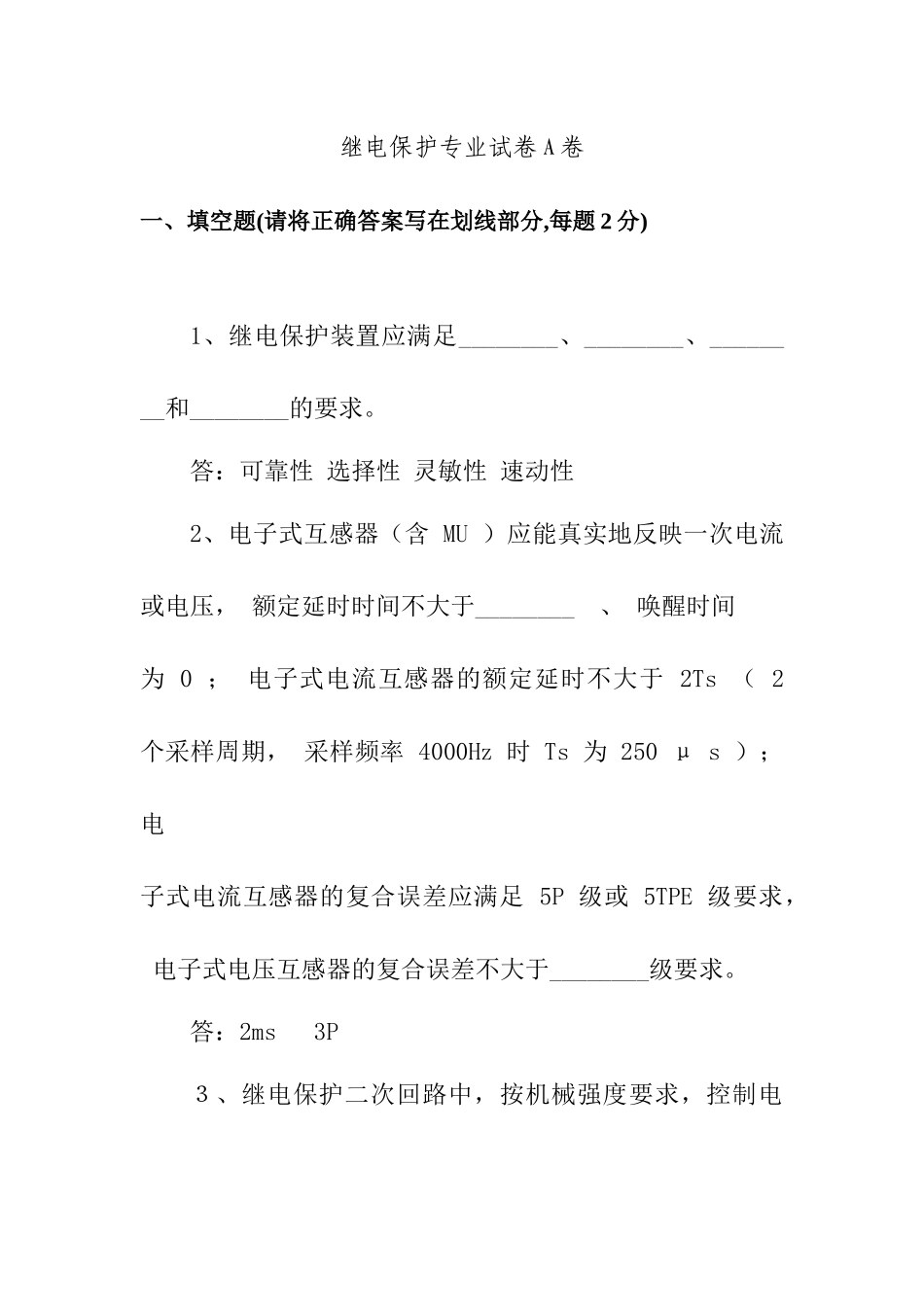

继电保护专业试卷A卷一、填空题(请将正确答案写在划线部分,每题2分)1、继电保护装置应满足________、________、________和________的要求。答：可靠性选择性灵敏性速动性2、电子式互感器（含MU）应能真实地反映一次电流或电压，额定延时时间不大于________、唤醒时间为0；电子式电流互感器的额定延时不大于2Ts（2个采样周期，采样频率4000Hz时Ts为250μs）；电子式电流互感器的复合误差应满足5P级或5TPE级要求，电子式电压互感器的复合误差不大于________级要求。答：2ms3P３、继电保护二次回路中，按机械强度要求，控制电缆或绝缘导线的芯线最小截面为：强电控制回路应不小于_________；弱电控制回路应不小于___________。答：1.5mm20.5mm24、220kV及以上变电站，宜按电压等级和网络配置，设置故障录波装置，并能记录所有___________、___________的信息。每台故障录波装置不应跨接双重化的两个网络。答：MU、过程层GOOSE网络５、在带电的电压互感器二次回路上工作必须认真谨慎，不得将回路的_____________接地点断开。答：永久6、电压互感器的一次侧隔离开关断开后，其二次回路应有防止电压反馈的措施。7、继电保护和安全自动装置的直流电源，电压纹波系数应不大于2%___，最低电压不低于额定电压的____85%____，最高电压不高于额定电压的____110%____。8、电力系统安全自动装置，是指在电力网中发生__故障或出现异常运行_时，为确保电网___安全与稳定运行____，起控制作用的自动装置。9、电流互感器二次不得开路，电压互感器二次不得短路。10、静态稳定性是指电力系统受到小干扰后，不发生非周期性的失步，自动恢复到起始运行状态的能力。11、如图电流系统，已知线路MN的阻抗为10欧姆，线路NP的阻抗为20欧姆；当P点三相短路时，电源A提供的短路电流为100A，电源B提供的短路电流为150A，此时M点保护安装处的测量阻抗为（60欧姆）。ABMNP12、6～10KV中性点不接地系统中，发生单相接地故障，非故障相电压比正常相电压（升高√3倍）。13、在全部停电或部分停电的电气设备上工作,保证安全的技术措施有1、（停电），2、（验电），3、（装设接地线），4、悬挂标示牌和装设遮栏。14．对于220千伏及以上电网的线路继电保护一般都采用近后备原则。15．一般情况下，110kV及以下线路采用三相重合闸方式；220kV及以上线路采用单相重合闸方式。16.在整定计算上，一般采用系统最大运行方式来整定选择性。17.直流回路正极接地有造成保护误动的可能；直流回路负极接地有造成保护拒动的可能。18.防止继电保护“三误”是指防止继电保护的误整定、误接线、误碰。1、电力设备由一种运行方式转为另一种运行方式的操作过程中，被操作的有关设备均应在（保护范围内），部分保护装置可短时失去（选择性）。58、带方向性的保护和差动保护新投入运行时，一次设备或交流二次回路改变后，应用（负荷电流）和（工作电压）检验其电流、电压回路接线的正确性。79、部颁继电保护“反措要点”对直流熔断器与相关回路配置的基本要求是：消除（寄生）回路；增强保护功能的（冗余度）。80、高频保护通道传送的信号按其作用的不同，可分为（跳闸）信号，（闭锁）信号，（允许）信号三类。97、在超高压长距离的线路上，除了要安装并联电抗器之外，在三相并联电抗器的中心点还要装设一个小电抗器，这是为了降低（潜供电流）的影响，以提高重合闸的成功率，但因其热稳定时间很短，必须装设（三相不一致）保护。二、单选题（请将全部正确答案的代号填入括号内，每题2分。多填、少填答案均不得分）1、交流电流i通过某电阻，在一定时间内产生的热量，与某直流电流I在相同时间内通过该电阻所产生的热量相等，那么就把此直流电流I定义为交流电流i的。(A)(A)有效值；(B)最大值；(C)最小值；(D)瞬时值。2、气体(瓦斯)保护是变压器的。(B)(A)主后备保护；(B)内部故障的主保护；(C)外部故障的主保护；(D)外部故障的后备保护。3、在大接地电流系统中，故障电流中含有零序分量的故障类型是。(C)(A)两相短路；(B)三相短路；(C)两相短路接地；(D)与故障类型无关。4、当电流超过某一预定数值时，反应电流升高而动作的保护装置叫做。(B)(A)...
