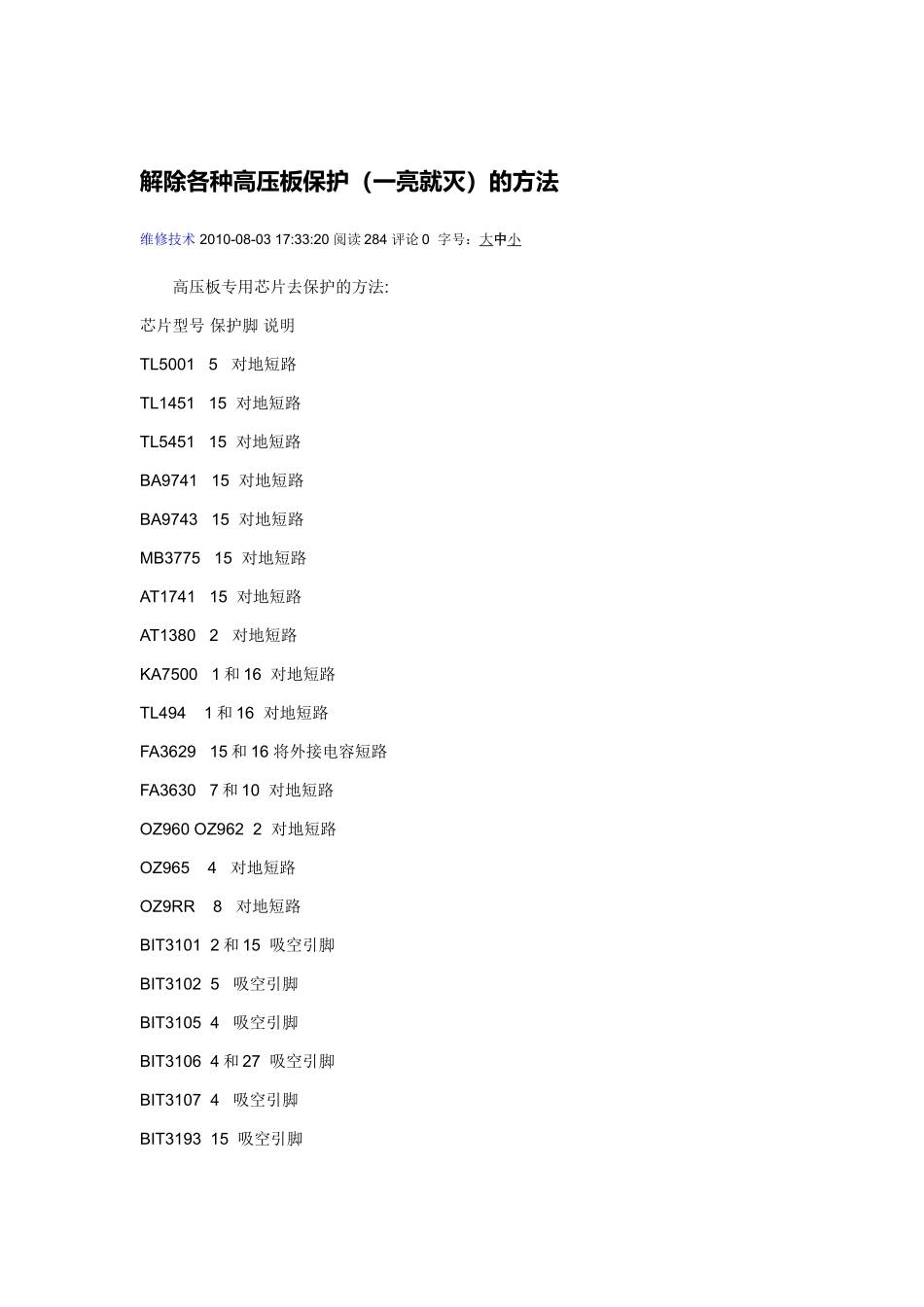

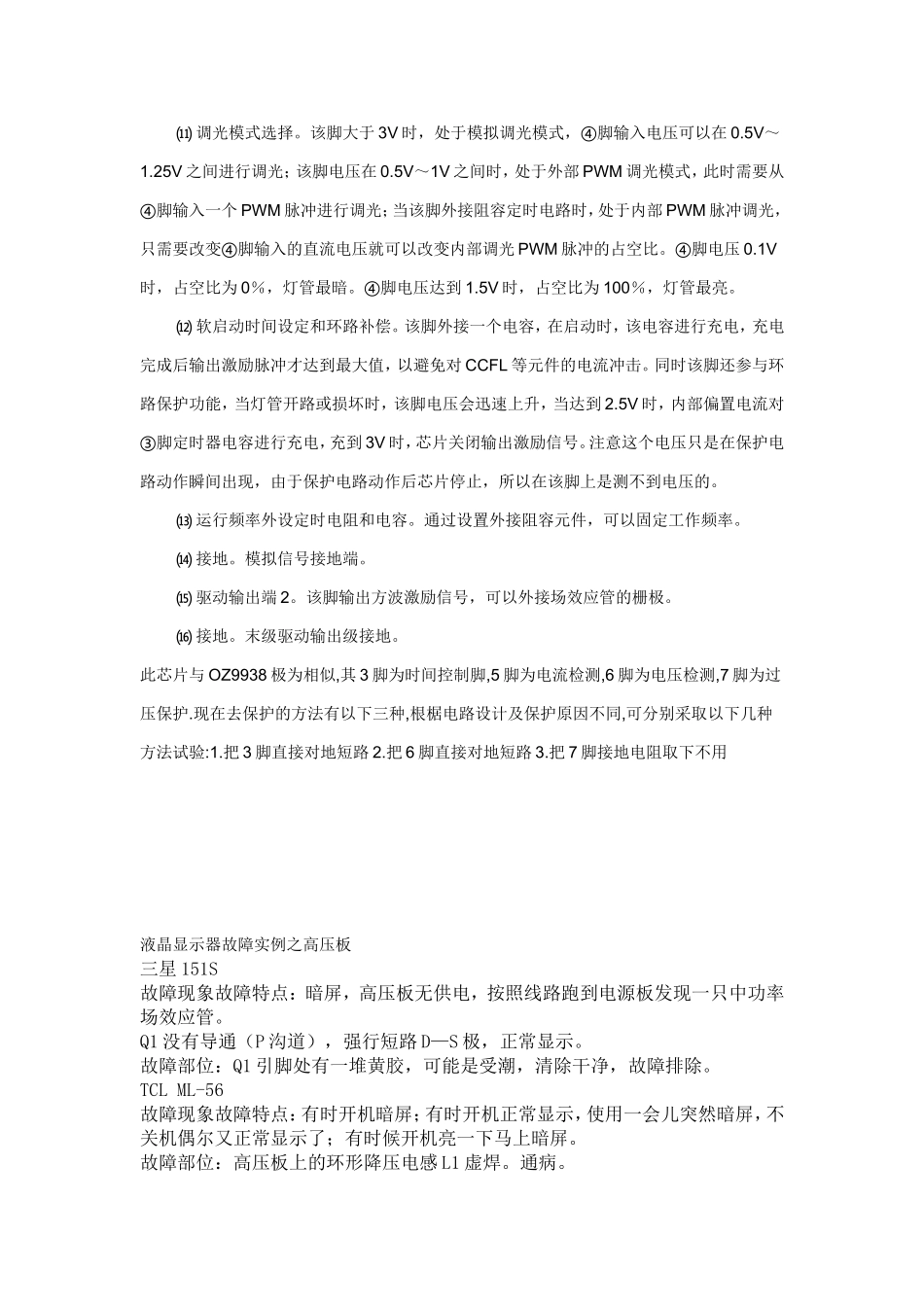

解除各种高压板保护（一亮就灭）的方法维修技术2010-08-0317:33:20阅读284评论0字号：大中小高压板专用芯片去保护的方法:芯片型号保护脚说明TL50015对地短路TL145115对地短路TL545115对地短路BA974115对地短路BA974315对地短路MB377515对地短路AT174115对地短路AT13802对地短路KA75001和16对地短路TL4941和16对地短路FA362915和16将外接电容短路FA36307和10对地短路OZ960OZ9622对地短路OZ9654对地短路OZ9RR8对地短路BIT31012和15吸空引脚BIT31025吸空引脚BIT31054吸空引脚BIT31064和27吸空引脚BIT31074吸空引脚BIT319315吸空引脚AAT11008对地短路AAT110715对地短路三星显示器943NW高压板维修技巧这款显示器用的大都是TMS92903CT,TMS92920CT这两种高压线圈，这两种线圈损坏率很高，通病问题，它是罪魁祸首。用的是OZ9938或OZ9939，OZ9938去保护：1、完全不亮时，断开第6脚；亮一下就灭时，断开第7脚或者从第三脚接3个1N4148到地即可。OZ9939芯片的从一脚接1个4148到地，去保护。去保护以后外接四个灯管，看那两个灯管发暗，就你哪一组高压线圈坏了，把它吸空，然后直接点两根灯管，上下各一个，OZ9938OZ9939PDF资料引脚功能介绍①驱动输出端1。该脚输出方波激励信号，可以外接场效应管的栅极。②电源供电端。该脚电压超过欠压闭锁阈值（4.5V），芯片内部电路就可以正常启动。③定时器设定。该脚通过外接的阻容元件设定一个定时时间，供内部停机和保护电路采用。④亮度控制端。该脚根据⑾脚的设定，可以输入PWM脉冲调宽信号或者直流电压信号来控制灯管亮度。⑤灯管电流检测。在灯管点亮时，该脚电压大于0.7V，集成电路进入正常运行模式，脉宽调制亮度控制电路启动。如果该脚电压在电路启动后为零，则保护电路开始动作，芯片停止激励信号输出。所以不能采用短路电流信号的方法来判断是否存在过流故障。⑥反馈电压检测。该脚接受来自高频变压器的反馈电压，如果CCFL灯管损坏或者断开，该脚电压就会增加。极限电压为3.0V，达到此值则关闭激励信号。该脚电压超过⑦脚的用户设定电压值保护电路也会启动。⑦过流过压保护值设定。通过该脚外接的电阻分压网络可以设定过压和过流保护动作阈值。⑧空脚⑨空脚⑩使能端。该脚电压大于2V时内部电路启动，小于1V时内部电路关闭。⑾调光模式选择。该脚大于3V时，处于模拟调光模式，④脚输入电压可以在0.5V～1.25V之间进行调光；该脚电压在0.5V～1V之间时，处于外部PWM调光模式，此时需要从④脚输入一个PWM脉冲进行调光；当该脚外接阻容定时电路时，处于内部PWM脉冲调光，只需要改变④脚输入的直流电压就可以改变内部调光PWM脉冲的占空比。④脚电压0.1V时，占空比为0％，灯管最暗。④脚电压达到1.5V时，占空比为100％，灯管最亮。⑿软启动时间设定和环路补偿。该脚外接一个电容，在启动时，该电容进行充电，充电完成后输出激励脉冲才达到最大值，以避免对CCFL等元件的电流冲击。同时该脚还参与环路保护功能，当灯管开路或损坏时，该脚电压会迅速上升，当达到2.5V时，内部偏置电流对③脚定时器电容进行充电，充到3V时，芯片关闭输出激励信号。注意这个电压只是在保护电路动作瞬间出现，由于保护电路动作后芯片停止，所以在该脚上是测不到电压的。⒀运行频率外设定时电阻和电容。通过设置外接阻容元件，可以固定工作频率。⒁接地。模拟信号接地端。⒂驱动输出端2。该脚输出方波激励信号，可以外接场效应管的栅极。⒃接地。末级驱动输出级接地。此芯片与OZ9938极为相似,其3脚为时间控制脚,5脚为电流检测,6脚为电压检测,7脚为过压保护.现在去保护的方法有以下三种,根椐电路设计及保护原因不同,可分别采取以下几种方法试验:1.把3脚直接对地短路2.把6脚直接对地短路3.把7脚接地电阻取下不用液晶显示器故障实例之高压板三星151S故障现象故障特点：暗屏，高压板无供电，按照线路跑到电源板发现一只中功率场效应管。Q1没有导通（P沟道），强行短路D—S极，正常显示。故障部位：Q1引脚处有一堆黄胶，可能是受潮，清除干净，故障排除。TCLML-56故障现象故障特点：有时开机暗屏；有时开机正常显示，使用一会儿突然暗屏，不关机偶尔又正常显示了；有时候开机亮一下...
