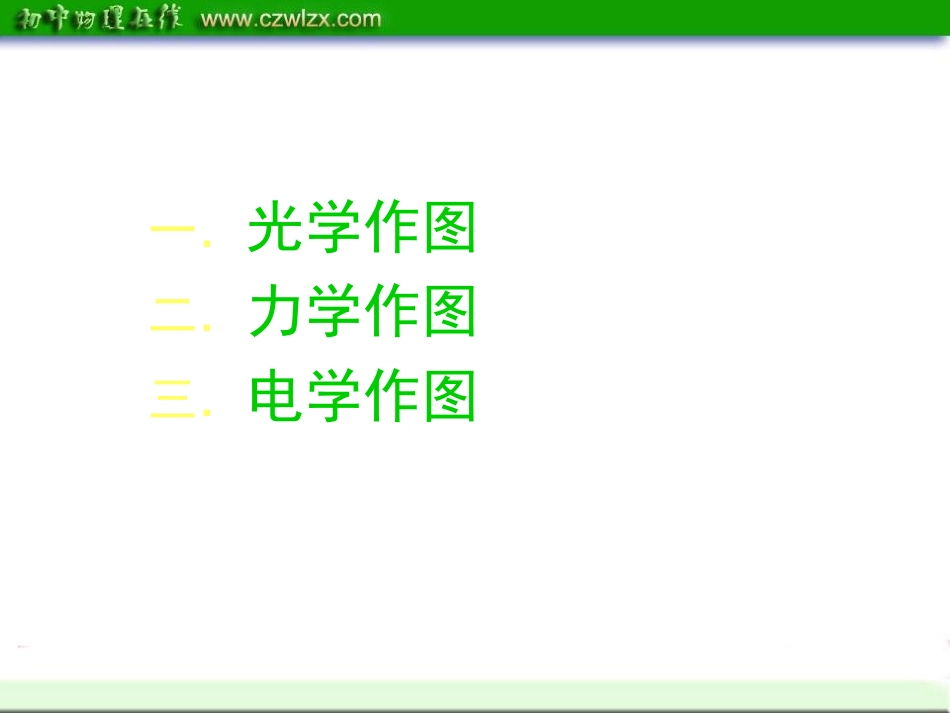

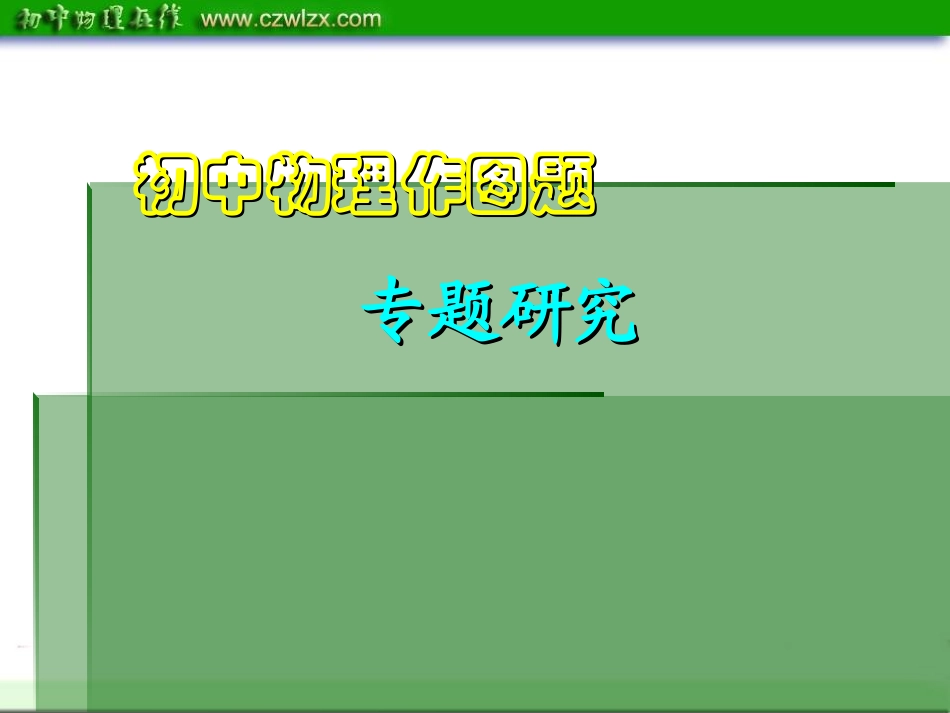

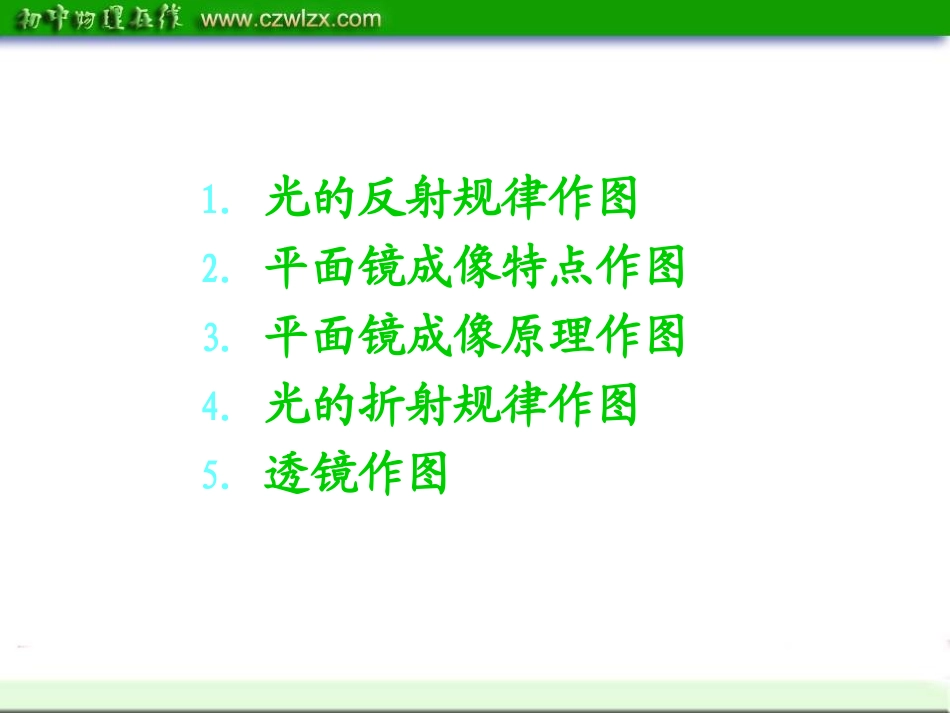

专题研究专题研究初中物理作图题初中物理作图题一．光学作图二．力学作图三．电学作图1.光的反射规律作图2.平面镜成像特点作图3.平面镜成像原理作图4.光的折射规律作图5.透镜作图60°•如图所示：太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数就等于。光的反射规律作图光的反射规律作图•如图所示：太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数就等于。60°•如图所示：太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数就等于。光的反射规律作图60°75°光的反射规律作图•如图所示：太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数就等于。2.平面镜成像特点作图•[例]：在图中画出物体ABC在平面镜中所成的像ACB平面镜成像特点作图平面镜成像特点作图•[例]：在图中画出物体ABC在平面镜中所成的像ACBACB′′′3.平面镜成像原理作图•如图所示，S’为发光点S在平面镜MN中的像，若S发生的一条光线SA经平面镜反射后过P点，请在图中找出发光点S的位置，并画出入射光线SA。平面镜成像原理作图S′P•如图所示，S’为发光点S在平面镜MN中的像，若S发生的一条光线SA经平面镜反射后过P点，请在图中找出发光点S的位置，并画出入射光线SA。S′P平面镜成像原理作图•如图所示，S’为发光点S在平面镜MN中的像，若S发生的一条光线SA经平面镜反射后过P点，请在图中找出发光点S的位置，并画出入射光线SA。S′PS平面镜成像原理作图•如图所示，S’为发光点S在平面镜MN中的像，若S发生的一条光线SA经平面镜反射后过P点，请在图中找出发光点S的位置，并画出入射光线SA。S′PSA平面镜成像原理作图•［例］：如图，ＡＢ、ＣＤ是发光点Ｓ发出的两条光线经平面镜反射后的反射光线。请确定发光点Ｓ的位置和它在平面镜中的像Ｓ′。ABCD平面镜成像原理作图•［例］：如图，ＡＢ、ＣＤ是发光点Ｓ发出的两条光线经平面镜反射后的反射光线。请确定发光点Ｓ的位置和它在平面镜中的像Ｓ′。S′ABCD平面镜成像原理作图SABCDS′•［例］：如图，ＡＢ、ＣＤ是发光点Ｓ发出的两条光线经平面镜反射后的反射光线。请确定发光点Ｓ的位置和它在平面镜中的像Ｓ′。平面镜成像原理作图４、光的折射规律作图•在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图(a)所示。天降大雨时井中全部灌满水。若青蛙仍在P点，它的视野将发生变化。请你在图(b)中利用光路图确定青蛙视野变化的大致范围，并用阴影线表示出来。视野图（a)P图（b)P光的折射规律作图•[2004试题]：在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图(a)所示。天降大雨时井中全部灌满水。若青蛙仍在P点，它的视野将发生变化。请你在图(b)中利用光路图确定青蛙视野变化的大致范围，并用阴影线表示出来。P光的折射规律作图P•在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图(a)所示。天降大雨时井中全部灌满水。若青蛙仍在P点，它的视野将发生变化。请你在图(b)中利用光路图确定青蛙视野变化的大致范围，并用阴影线表示出来。光的折射规律作图•图中的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光的作图法确定哪个是实际飞机。•图中的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光的作图法确定哪个是实际飞机。•图中的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光的作图法确定哪个是实际飞机。•图中的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光的作图法确定哪个是实际飞机。5.透镜作图ABCD•如图所示，通过透镜的光路图正确的是（）透镜作图能力题型训练•[例1]：根据平面镜成像特点，在图中画出物体AB在平面镜MN中的像A’B’ABMN•[例1]：根据平面镜成像特点，在图中画出物体AB在平面镜MN中...
