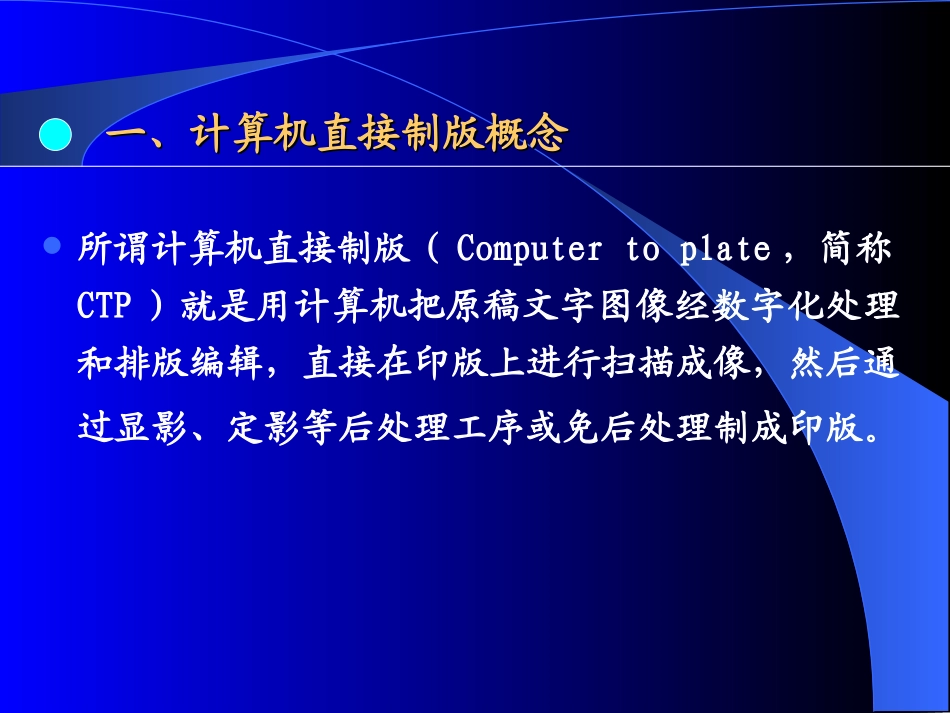

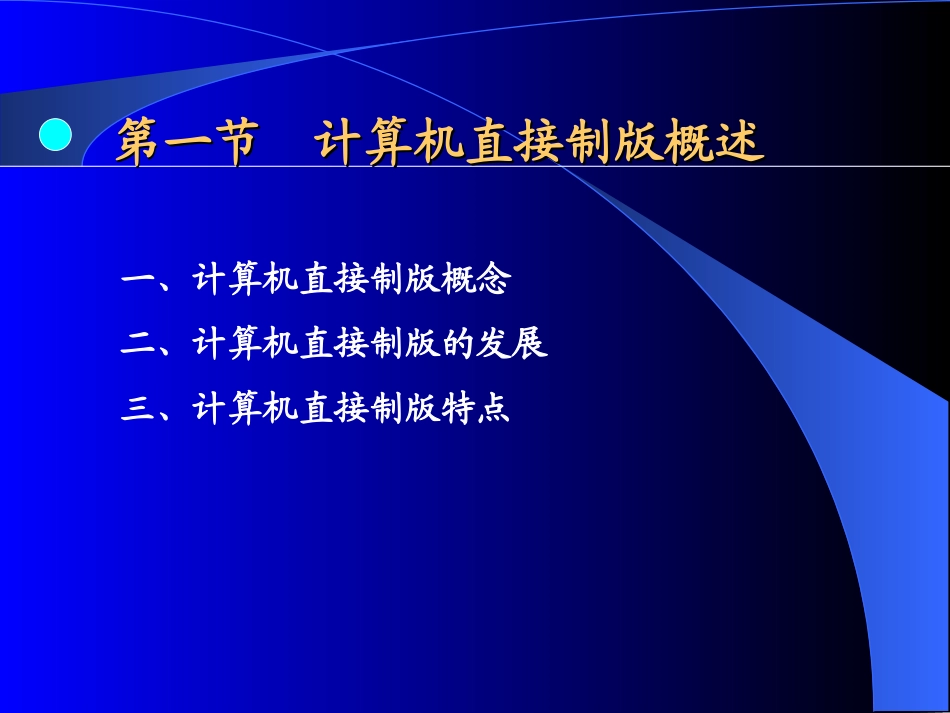

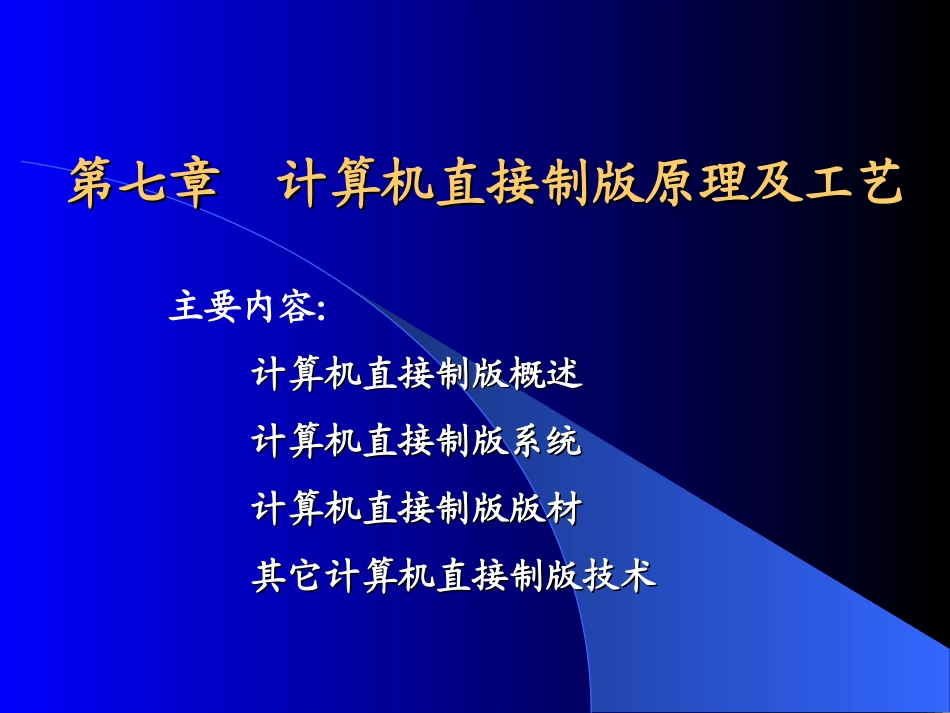

第七章计算机直接制版原理及工艺第七章计算机直接制版原理及工艺主要内容：计算机直接制版概述计算机直接制版概述计算机直接制版系统计算机直接制版系统计算机直接制版版材计算机直接制版版材其它计算机直接制版技术其它计算机直接制版技术第一节计算机直接制版概述第一节计算机直接制版概述一、计算机直接制版概念二、计算机直接制版的发展三、计算机直接制版特点一、一、计算机直接制版概念计算机直接制版概念所谓计算机直接制版（Computertoplate，简称CTP）就是用计算机把原稿文字图像经数字化处理和排版编辑，直接在印版上进行扫描成像，然后通过显影、定影等后处理工序或免后处理制成印版。二、二、计算机直接制版的发展计算机直接制版的发展CTP（Computer-to-plate）技术出现于十九世纪八十年代。到了九十年代，设备制造厂商与印刷厂家密切配合，加速了这项技术的研究开发步伐，并在此期间达到了成熟和工业化应用的程度。于是，在1995年Drupa印刷展览会上，展出了42种CTP系统。三、计算机直接制版特点三、计算机直接制版特点计算机直接制版标志着印前工作流程的完全数字化计算机直接制版大大提高了制版效率和制版质量计算机直接制版为企业提供了更高的经济效益第二节计算机直接制版系统第二节计算机直接制版系统一、CTP的基本工作原理二计算机直接制版系统构成三、CTP设备分类四、CTP系统的要求五、设备主要供应商一、一、CTPCTP的基本工作原理的基本工作原理CTP直接制版机由精确而复杂的光学系统，电路系统，以及机械系统三大部分构成。由激光器产生的单束原始激光，经多路光学纤维或复杂的高速旋转光学裂束系统分裂成多束(通常是200—500束)极细的激光束每束光分别经声光调制器按计算机中图像信息的亮暗等特征，对激光束的亮暗变化加以调制后，变成受控光束。再经聚焦后，几百束微激光直接射到印版表面进行刻版工作，通过扫描刻版后，在印版上形成图像的潜影。经显影后，计算机屏幕上的图像信息就还原在印版上供胶印机直接印刷。多束细激光光学系统单束原始激光激光器声光调制器计算机中图像信息受控光束印版表面印版印品CTP的工作原理图二、计算机直接制版系统结构二、计算机直接制版系统结构计算机直接制版（CTP）一般由三个部分组成：计算机、成像系统和印刷版材。计算机成像系统印版三、三、CTPCTP设备分类设备分类CTP直接制版机一般分成内鼓式，外鼓式，平台式三大类。(一)内鼓式直接制版机内鼓式成像是把滚筒作为承托印版的鼓，印版被固定在滚筒内轮廓的某个固定位置上。曝光时，声光调节器根据计算机图像信息的明暗特征，对激光器光源所产生的连续的激光束进行明暗变化的调制。调制后的激光束并不是直接照射在印刷版上，而是先照射到一组旋转镜上。随着镜子的旋转，激光束就被垂直折射到滚筒上。1.优点（1）扫描速度快，目前较先进的紫激光技术多采用这种激光方式。（2）印版不动，机械稳定性好。（3）采用单激光头，价格相对便宜。（4）上下版方便，可支持多种打孔规格。2.不足（1）不适合大幅面的印版。（2）不适合热敏版，网点受激光强度及显影处理会有变化。(二)外鼓式直接制版机外鼓式成像是将版材包紧在滚筒表面上。当滚筒以每分钟几百转的速度沿圆周方向旋转时，版材会随着滚筒以相同的速度旋转。与此同时激光照射在印版上，从而完成对印版的扫描。1.优势（1）外鼓式的优点是适用于大幅面印版的作业，多适用于热敏版材，采用多光束激光头。由于热敏式印版所需要的热量大，光源必须要有较大的功率，采用外鼓式制版机可以把光源的定位靠近印版。（2）印版安装在滚筒外面，与印刷机上印版状态一样。能够模拟印刷机的弯版曲率，保证精度。2.不足（1）适用的版材规格少。（2）滚筒不能高速旋转，上下版慢，在滚筒转动时要保证转动稳定，需要特定的配重平衡装置来维持印版的平衡稳定。（3）激光束多，偏移量很大，影响网点成像质量，需要进行补偿。(三)平台式直接制版机平台式直接制版设备比滚筒式结构的设备简单得多，无论自动还是手动，其装版和卸版都非常容易，而且大多数打孔系统都可以在平台式的设备上...
