高电压实验技术问答题VIP免费

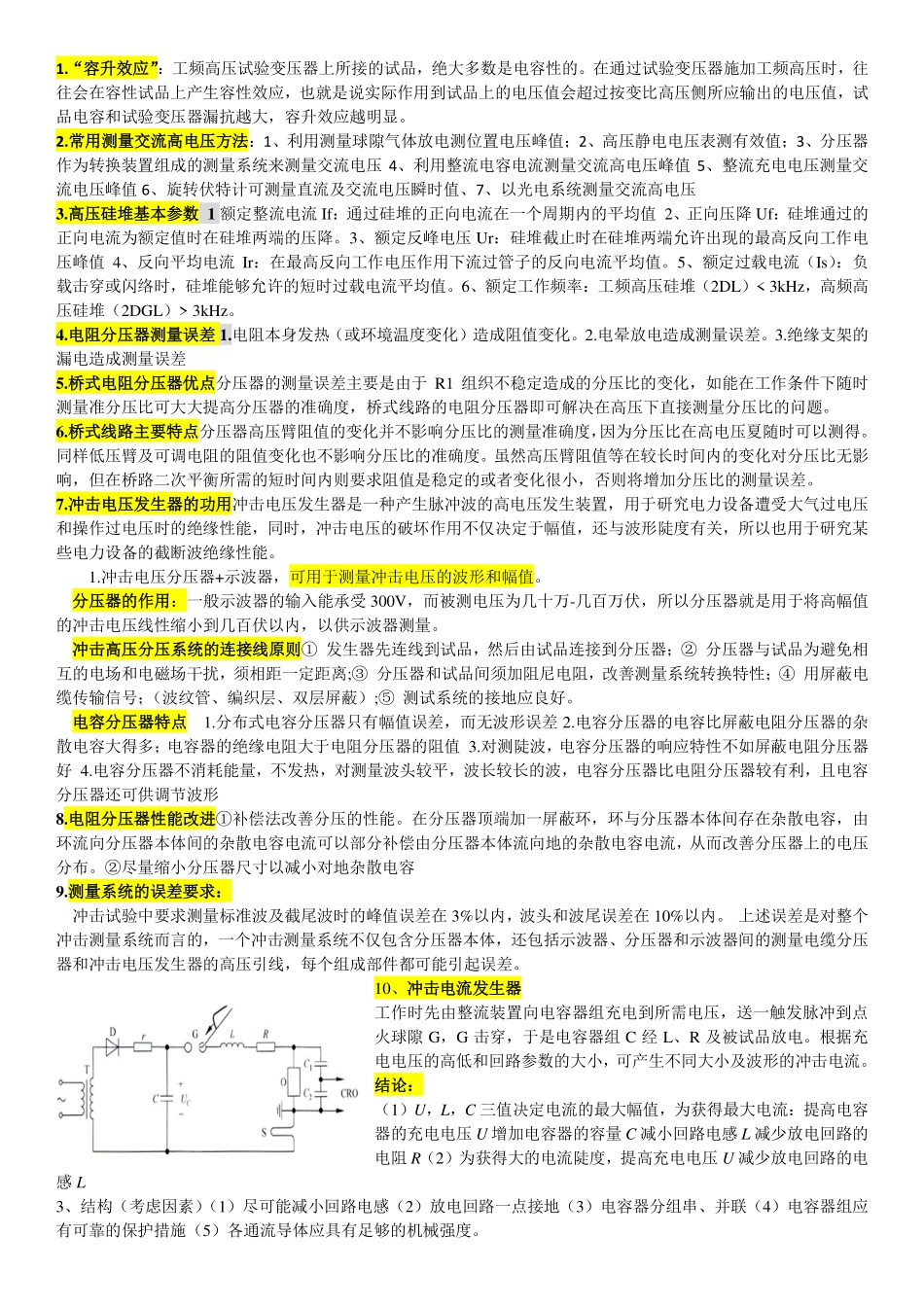

1.“容升效应”：工频高压试验变压器上所接的试品，绝大多数是电容性的。在通过试验变压器施加工频高压时，往往会在容性试品上产生容性效应，也就是说实际作用到试品上的电压值会超过按变比高压侧所应输出的电压值，试品电容和试验变压器漏抗越大，容升效应越明显。2.常用测量交流高电压方法：1、利用测量球隙气体放电测位置电压峰值；2、高压静电电压表测有效值；3、分压器作为转换装置组成的测量系统来测量交流电压4、利用整流电容电流测量交流高电压峰值5、整流充电电压测量交流电压峰值6、旋转伏特计可测量直流及交流电压瞬时值、7、以光电系统测量交流高电压3.高压硅堆基本参数1额定整流电流If：通过硅堆的正向电流在一个周期内的平均值2、正向压降Uf：硅堆通过的正向电流为额定值时在硅堆两端的压降。3、额定反峰电压Ur：硅堆截止时在硅堆两端允许出现的最高反向工作电压峰值4、反向平均电流Ir：在最高反向工作电压作用下流过管子的反向电流平均值。5、额定过载电流（Is）：负载击穿或闪络时，硅堆能够允许的短时过载电流平均值。6、额定工作频率：工频高压硅堆（2DL）<3kHz，高频高压硅堆（2DGL）>3kHz。4.电阻分压器测量误差1.电阻本身发热（或环境温度变化）造成阻值变化。2.电晕放电造成测量误差。3.绝缘支架的漏电造成测量误差5.桥式电阻分压器优点分压器的测量误差主要是由于R1组织不稳定造成的分压比的变化，如能在工作条件下随时测量准分压比可大大提高分压器的准确度，桥式线路的电阻分压器即可解决在高压下直接测量分压比的问题。6.桥式线路主要特点分压器高压臂阻值的变化并不影响分压比的测量准确度，因为分压比在高电压夏随时可以测得。同样低压臂及可调电阻的阻值变化也不影响分压比的准确度。虽然高压臂阻值等在较长时间内的变化对分压比无影响，但在桥路二次平衡所需的短时间内则要求阻值是稳定的或者变化很小，否则将增加分压比的测量误差。7.冲击电压发生器的功用冲击电压发生器是一种产生脉冲波的高电压发生装置，用于研究电力设备遭受大气过电压和操作过电压时的绝缘性能，同时，冲击电压的破坏作用不仅决定于幅值，还与波形陡度有关，所以也用于研究某些电力设备的截断波绝缘性能。1.冲击电压分压器+示波器，可用于测量冲击电压的波形和幅值。分压器的作用：一般示波器的输入能承受300V，而被测电压为几十万-几百万伏，所以分压器就是用于将高幅值的冲击电压线性缩小到几百伏以内，以供示波器测量。冲击高压分压系统的连接线原则①发生器先连线到试品，然后由试品连接到分压器；②分压器与试品为避免相互的电场和电磁场干扰，须相距一定距离;③分压器和试品间须加阻尼电阻，改善测量系统转换特性；④用屏蔽电缆传输信号；（波纹管、编织层、双层屏蔽）;⑤测试系统的接地应良好。电容分压器特点1.分布式电容分压器只有幅值误差，而无波形误差2.电容分压器的电容比屏蔽电阻分压器的杂散电容大得多；电容器的绝缘电阻大于电阻分压器的阻值3.对测陡波，电容分压器的响应特性不如屏蔽电阻分压器好4.电容分压器不消耗能量，不发热，对测量波头较平，波长较长的波，电容分压器比电阻分压器较有利，且电容分压器还可供调节波形8.电阻分压器性能改进①补偿法改善分压的性能。在分压器顶端加一屏蔽环，环与分压器本体间存在杂散电容，由环流向分压器本体间的杂散电容电流可以部分补偿由分压器本体流向地的杂散电容电流，从而改善分压器上的电压分布。②尽量缩小分压器尺寸以减小对地杂散电容9.测量系统的误差要求：冲击试验中要求测量标准波及截尾波时的峰值误差在3%以内，波头和波尾误差在10%以内。上述误差是对整个冲击测量系统而言的，一个冲击测量系统不仅包含分压器本体，还包括示波器、分压器和示波器间的测量电缆分压器和冲击电压发生器的高压引线，每个组成部件都可能引起误差。10、冲击电流发生器工作时先由整流装置向电容器组充电到所需电压，送一触发脉冲到点火球隙G，G击穿，于是电容器组C经L、R及被试品放电。根据充电电压的高低和回路参数的大小，可产生不同大小及波形的冲击电流。结论：（1）U，L，C三值决定电流的最大幅值，为获得最大电流：提高...
