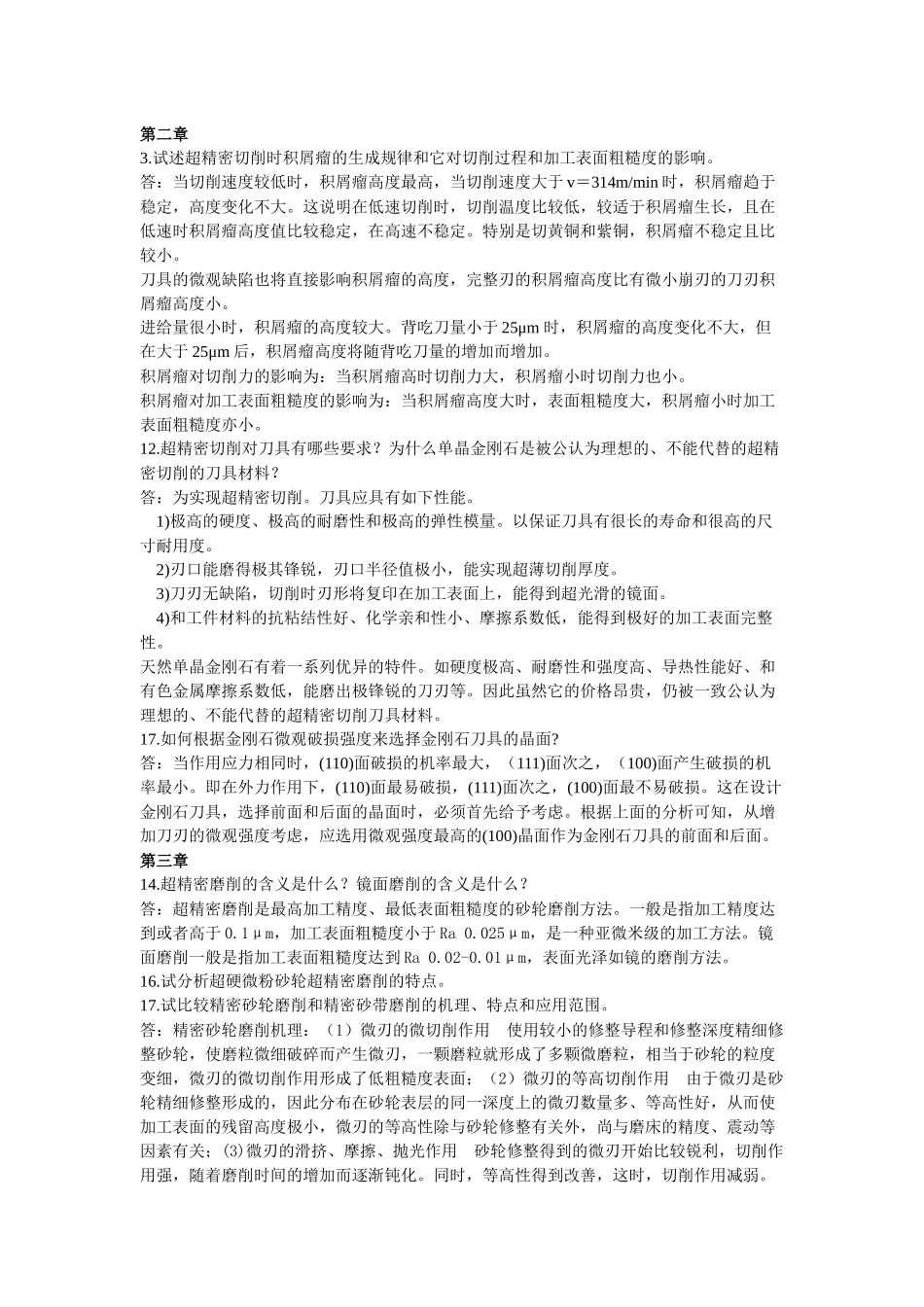

第二章3.试述超精密切削时积屑瘤的生成规律和它对切削过程和加工表面粗糙度的影响。答：当切削速度较低时，积屑瘤高度最高，当切削速度大于v＝314m/min时，积屑瘤趋于稳定，高度变化不大。这说明在低速切削时，切削温度比较低，较适于积屑瘤生长，且在低速时积屑瘤高度值比较稳定，在高速不稳定。特别是切黄铜和紫铜，积屑瘤不稳定且比较小。刀具的微观缺陷也将直接影响积屑瘤的高度，完整刃的积屑瘤高度比有微小崩刃的刀刃积屑瘤高度小。进给量很小时，积屑瘤的高度较大。背吃刀量小于25μm时，积屑瘤的高度变化不大，但在大于25μm后，积屑瘤高度将随背吃刀量的增加而增加。积屑瘤对切削力的影响为：当积屑瘤高时切削力大，积屑瘤小时切削力也小。积屑瘤对加工表面粗糙度的影响为：当积屑瘤高度大时，表面粗糙度大，积屑瘤小时加工表面粗糙度亦小。12.超精密切削对刀具有哪些要求？为什么单晶金刚石是被公认为理想的、不能代替的超精密切削的刀具材料？答：为实现超精密切削。刀具应具有如下性能。1)极高的硬度、极高的耐磨性和极高的弹性模量。以保证刀具有很长的寿命和很高的尺寸耐用度。2)刃口能磨得极其锋锐，刃口半径值极小，能实现超薄切削厚度。3)刀刃无缺陷，切削时刃形将复印在加工表面上，能得到超光滑的镜面。4)和工件材料的抗粘结性好、化学亲和性小、摩擦系数低，能得到极好的加工表面完整性。天然单晶金刚石有着一系列优异的特件。如硬度极高、耐磨性和强度高、导热性能好、和有色金属摩擦系数低，能磨出极锋锐的刀刃等。因此虽然它的价格昂贵，仍被一致公认为理想的、不能代替的超精密切削刀具材料。17.如何根据金刚石微观破损强度来选择金刚石刀具的晶面?答：当作用应力相同时，(110)面破损的机率最大，（111)面次之，（100)面产生破损的机率最小。即在外力作用下，(110)面最易破损，(111)面次之，(100)面最不易破损。这在设计金刚石刀具，选择前面和后面的晶面时，必须首先给予考虑。根据上面的分析可知，从增加刀刃的微观强度考虑，应选用微观强度最高的(100)晶面作为金刚石刀具的前面和后面。第三章14.超精密磨削的含义是什么？镜面磨削的含义是什么？答：超精密磨削是最高加工精度、最低表面粗糙度的砂轮磨削方法。一般是指加工精度达到或者高于0.1μm，加工表面粗糙度小于Ra0.025μm，是一种亚微米级的加工方法。镜面磨削一般是指加工表面粗糙度达到Ra0.02-0.01μm，表面光泽如镜的磨削方法。16.试分析超硬微粉砂轮超精密磨削的特点。17.试比较精密砂轮磨削和精密砂带磨削的机理、特点和应用范围。答：精密砂轮磨削机理：（1）微刃的微切削作用使用较小的修整导程和修整深度精细修整砂轮，使磨粒微细破碎而产生微刃，一颗磨粒就形成了多颗微磨粒，相当于砂轮的粒度变细，微刃的微切削作用形成了低粗糙度表面；（2）微刃的等高切削作用由于微刃是砂轮精细修整形成的，因此分布在砂轮表层的同一深度上的微刃数量多、等高性好，从而使加工表面的残留高度极小，微刃的等高性除与砂轮修整有关外，尚与磨床的精度、震动等因素有关；(3)微刃的滑挤、摩擦、抛光作用砂轮修整得到的微刃开始比较锐利，切削作用强，随着磨削时间的增加而逐渐钝化。同时，等高性得到改善，这时，切削作用减弱。滑挤、摩擦、抛光作用加强，磨削区的高温使金属软化，钝化微刃的滑挤和挤压将工件表面凸峰碾平，降低了表面粗糙度。精密砂带磨削机理：砂带磨削时，除有砂轮磨削的滑擦、耕犁和切削作用外，由于有弹性，还有磨粒的挤压使加工表面产生的塑性变形、磨粒的压力使加工表面产生的加工硬化和断裂、以及因摩擦升温而引起的加工表面热塑性流动等。因此从加工机理来看，砂带磨削兼有磨削、研磨和抛光作用，是一种复合加工。第四章4.能代表超精密机床最高水平的是哪几台超精密机床。答：大型超精密金刚石DTM-3型车床和大型超精密车床LODTM。17.精密加工对微量进给装置的性能要求是什么？答：1)精微进给和粗进给应分开、以提高微位移的精度、分辨力和稳定性。2)运动部分必须是低摩擦和高稳定度的，以便实现很高的重复精度。3）末级传动元件必须有很高的刚度，即夹金刚石刀具处必须是高刚...
