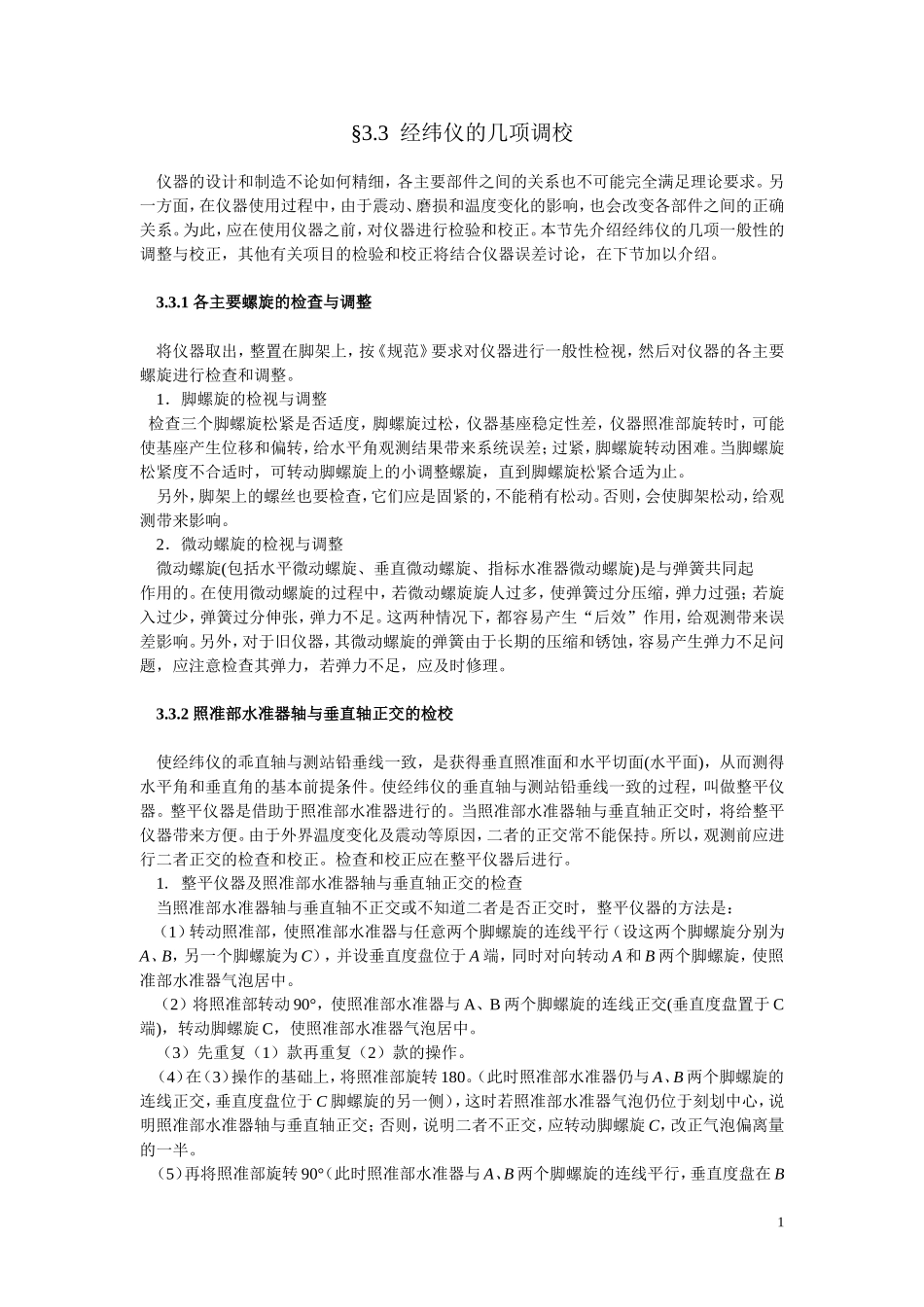

§3.3经纬仪的几项调校仪器的设计和制造不论如何精细，各主要部件之间的关系也不可能完全满足理论要求。另一方面，在仪器使用过程中，由于震动、磨损和温度变化的影响，也会改变各部件之间的正确关系。为此，应在使用仪器之前，对仪器进行检验和校正。本节先介绍经纬仪的几项一般性的调整与校正，其他有关项目的检验和校正将结合仪器误差讨论，在下节加以介绍。3.3.1各主要螺旋的检查与调整将仪器取出，整置在脚架上，按《规范》要求对仪器进行一般性检视，然后对仪器的各主要螺旋进行检查和调整。1．脚螺旋的检视与调整检查三个脚螺旋松紧是否适度，脚螺旋过松，仪器基座稳定性差，仪器照准部旋转时，可能使基座产生位移和偏转，给水平角观测结果带来系统误差；过紧，脚螺旋转动困难。当脚螺旋松紧度不合适时，可转动脚螺旋上的小调整螺旋，直到脚螺旋松紧合适为止。另外，脚架上的螺丝也要检查，它们应是固紧的，不能稍有松动。否则，会使脚架松动，给观测带来影响。2．微动螺旋的检视与调整微动螺旋(包括水平微动螺旋、垂直微动螺旋、指标水准器微动螺旋)是与弹簧共同起作用的。在使用微动螺旋的过程中，若微动螺旋旋人过多，使弹簧过分压缩，弹力过强；若旋入过少，弹簧过分伸张，弹力不足。这两种情况下，都容易产生“后效”作用，给观测带来误差影响。另外，对于旧仪器，其微动螺旋的弹簧由于长期的压缩和锈蚀，容易产生弹力不足问题，应注意检查其弹力，若弹力不足，应及时修理。3.3.2照准部水准器轴与垂直轴正交的检校使经纬仪的乖直轴与测站铅垂线一致，是获得垂直照准面和水平切面(水平面)，从而测得水平角和垂直角的基本前提条件。使经纬仪的垂直轴与测站铅垂线一致的过程，叫做整平仪器。整平仪器是借助于照准部水准器进行的。当照准部水准器轴与垂直轴正交时，将给整平仪器带来方便。由于外界温度变化及震动等原因，二者的正交常不能保持。所以，观测前应进行二者正交的检查和校正。检查和校正应在整平仪器后进行。1.整平仪器及照准部水准器轴与垂直轴正交的检查当照准部水准器轴与垂直轴不正交或不知道二者是否正交时，整平仪器的方法是：（1）转动照准部，使照准部水准器与任意两个脚螺旋的连线平行（设这两个脚螺旋分别为A、B，另一个脚螺旋为C），并设垂直度盘位于A端，同时对向转动A和B两个脚螺旋，使照准部水准器气泡居中。（2）将照准部转动90°，使照准部水准器与A、B两个脚螺旋的连线正交(垂直度盘置于C端)，转动脚螺旋C，使照准部水准器气泡居中。（3）先重复（1）款再重复（2）款的操作。（4）在（3）操作的基础上，将照准部旋转180。（此时照准部水准器仍与A、B两个脚螺旋的连线正交，垂直度盘位于C脚螺旋的另一侧），这时若照准部水准器气泡仍位于刻划中心，说明照准部水准器轴与垂直轴正交；否则，说明二者不正交，应转动脚螺旋C，改正气泡偏离量的一半。（5）再将照准部旋转90°（此时照准部水准器与A、B两个脚螺旋的连线平行，垂直度盘在B1端），此时，若照准部水准器轴与垂直轴正交，气泡不偏离刻划中心；否则，将偏离刻划中心，这时，可同时对向转动A、B两个脚螺旋，改正气泡偏移量的一半。至此，仪器已被整置水平，仪器水平的标志是：不论仪器照准部转到什么位置，气泡偏离水准管刻划中心的格数及气泡在水准管上的位置保持不变。2．照准部水准器轴与垂直轴正交的校正经过上述的整平与正交检查，如果照准部水准器轴与垂直轴不正交(即仪器整平后气泡仍不居中)，如图3-24，应紧接着进行校正。由图3-24可以看出只要用改针改正照准部水准器一端的改正螺旋，使气泡居中，此时水准器轴即处在正确位置啊，与垂直轴正交。几种常用经纬仪的照准部水准器改正螺旋见图3-25。图3-24照准部水准器轴与垂直轴不正交的校正图3-25常用经纬仪照准部水准器改正螺旋3.3.3望远镜的调焦及视差的消除望远镜是用来精确照准目标的。为此，目标在望远镜中的成像必须清晰，且成像于十字丝面上，为了达到这两个目的，观测之前，应转动望远镜的调焦环（或调焦螺旋），使目标清晰地成像于十字丝面上，这个过程叫做调焦，或叫对光，调焦的方法是：（1）将望远镜指向天空，转动望远...
