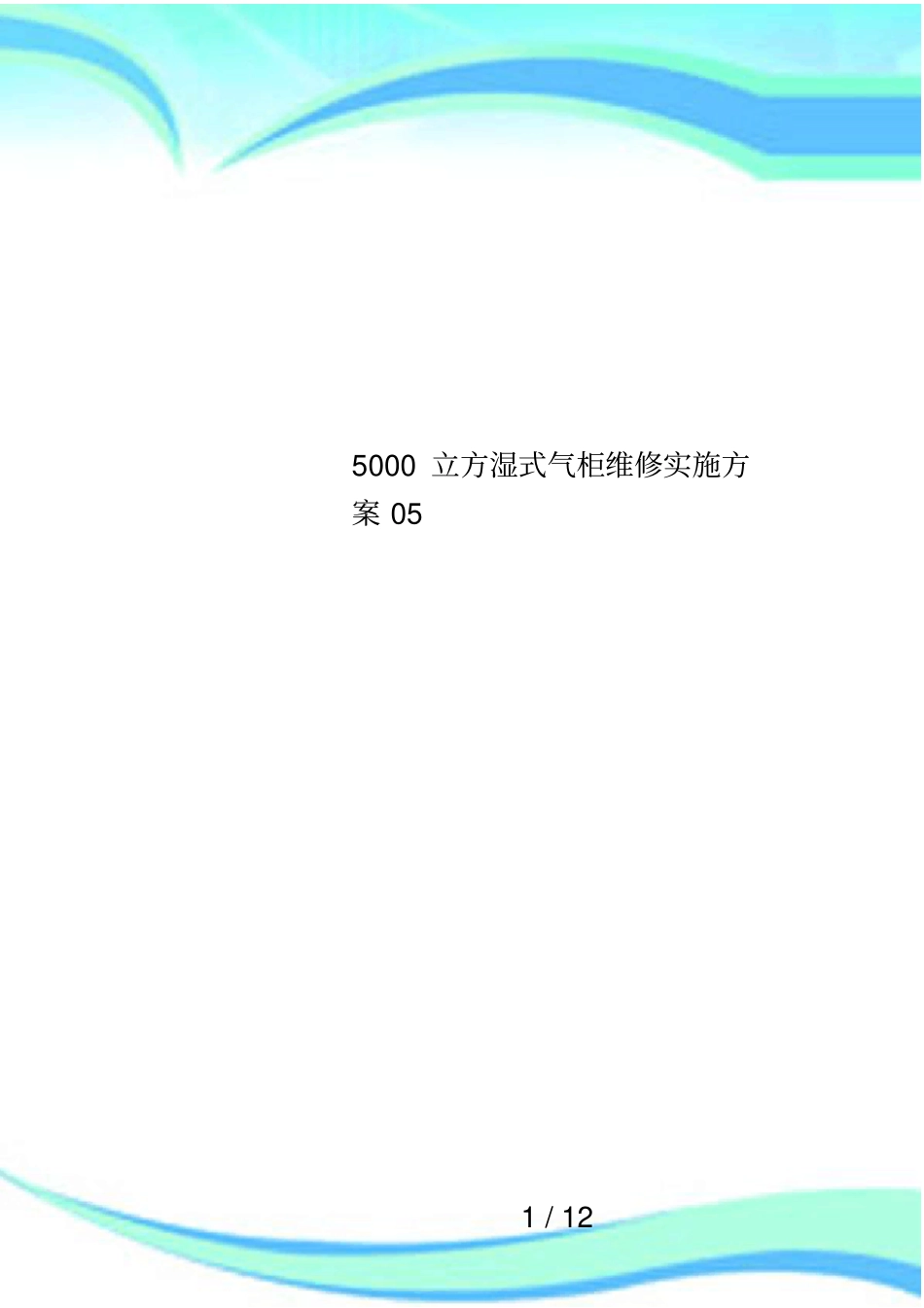

5000立方湿式气柜维修实施方案05VIP免费

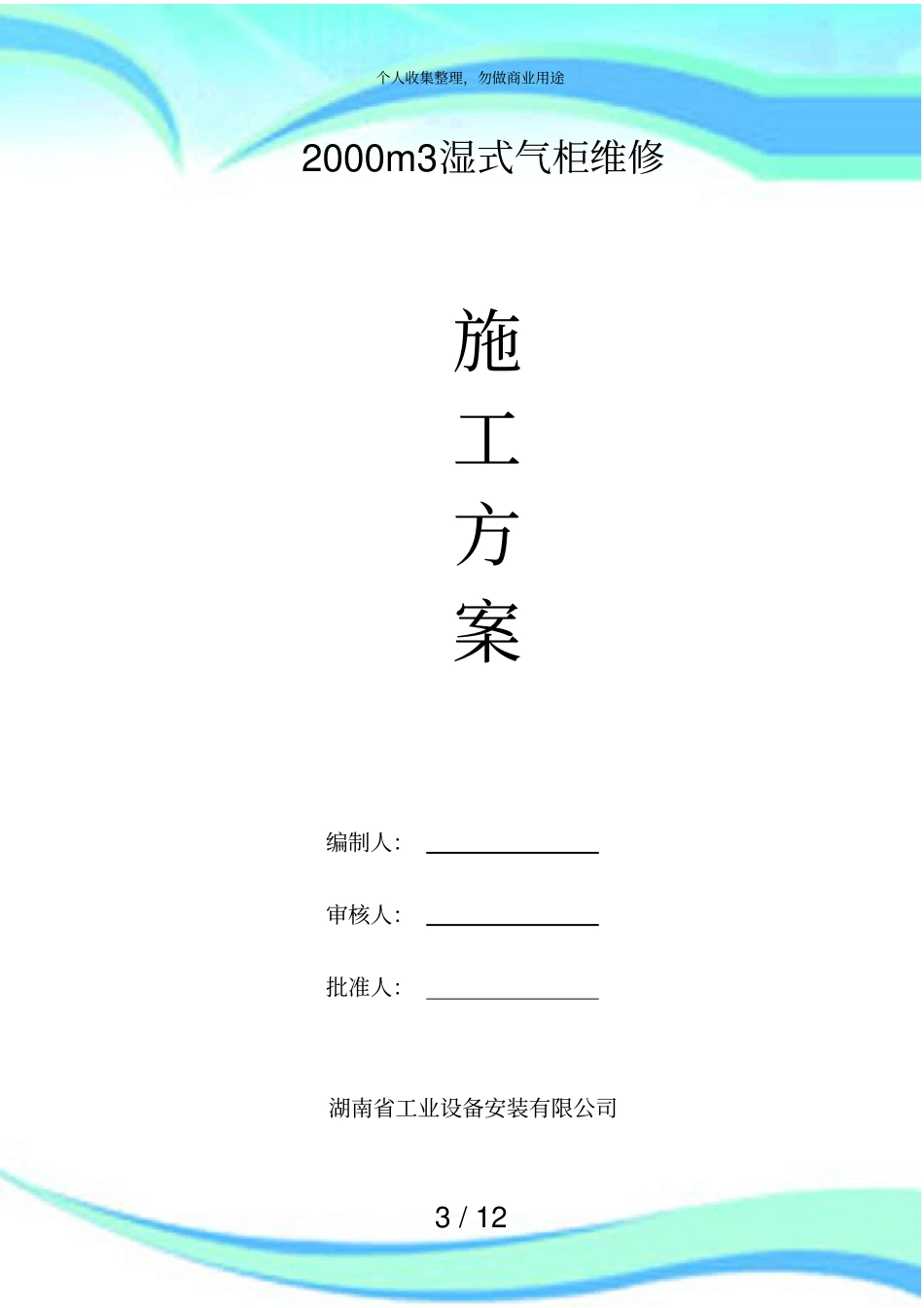

1/125000立方湿式气柜维修实施方案052/12————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3/122000m3湿式气柜维修施工方案编制人：审核人：批准人：湖南省工业设备安装有限公司个人收集整理，勿做商业用途4/12一、施工概况本工程位于XXXX厂区内东南角，北侧为液化气罐区，东侧为围墙，南侧为火炬区，西侧为消防通道。施工内容为气柜钟罩顶部锈蚀部分修补，导轨维修，钟罩及中节变形部位整形，20组导轮润滑及维修等。二、编制依据1《钢结构工程施工质量验收规范》GB50205-20012《钢制压力容器焊接规程》JB/T4709-20073《气焊、手工点弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-884《建筑施工高处作业安全技术规范》JGJ80-915《建筑机械使用安全技术规程》JGJ33-20126《施工现场临时用电安全技术规范》JGJ46-2005三、施工准备1气柜内气体置换完毕，满足施工作业要求。2所需材料及零部件如导轮、轨道到达现场。3工机具及25t吊车检验完毕，满足现场施工要求。4所有参与施工人员已熟悉现场，安全技术交底到位。5相关作业操作票及监护人落实到位。6气柜的原始数据测量完毕并记录在案。四、施工人力及机具1施工人力配置个人收集整理，勿做商业用途5/12劳动力组织一览表分类管理人员电工焊工钳工普工吊车司机起重工合计施工人数2255822262施工机具配置施工主要机械设备配置序号设备名称型号单位数量用途1汽车起重机75吨台2吊装和转运2普通电焊机500A台2焊接测量施工主要设备序号仪器名称数量用途1500mm水平尺2水平控制25m钢卷尺1尺寸测量维修工机具序号品名规格单位数量1钢丝绳21.517.5126根若干2卡环M30、M24、M20个若干3兜带副34活动扳手把若干5手动葫芦2吨个若干6安全带副107角向磨光机Φ125台18大锤16P把2个人收集整理，勿做商业用途6/129钢水平尺1m/2m把310钢角尺把111白棕绳米若干五、工期计划2000m3湿式气柜维修计划工期为20天，其中钟罩维修与导轮维修同时作业。六、施工顺序气体置换→清理钟罩→修补钟罩→中节轨道修复→导轮拆除→导轮修复、润滑→导轮安装→其余部位检修→充水试验→检查验收1、清理钟罩气柜置换完毕后，清理出要维修的钟罩锈蚀部位，并用白色记号笔标出。2、修补钟罩按照各标记部位区块尺寸大小，下好所需钢板材料，打磨边角后，在现场焊接。焊接时注意电流不能过大，防止焊穿钟罩。3、中节轨道修复将受损轨道拆除后，将预制好的轨道按原位置安装，焊接。导轨下料、预制(1)下料前认真调直矫形，导轨先下毛料，成型后下净料。导轨不得有急弯和扭曲；(2)导轨及其垫板用样板控制，样板的角度、方向、孔距准确无个人收集整理，勿做商业用途7/12误，钻孔孔距允差0.3mm；(3)导轨冷态滚圆在滚板机上进行，圆弧面应圆滑过渡，不得有波浪弯和旁弯。滚圆时应留出导轨与垫板组焊的径向焊接收缩量；(4)导轨螺旋扭曲是导轨成型的重要工序，扭曲质量直接影响导轨的制作质量。导轨在专用机具上扭曲，导轨应先试扭，找出回弹量；(5)在导轨组装胎上检查扭曲质量，合格的导轨下表面与组装胎同一断面平行，因滚圆时考虑了导轨与垫板焊接的径向收缩量，导轨两端允许翘起，两端翘起的高度应相同。导轨安装、定位(1)导轨两端定位对称导轨中线按照导轨垫板的底宽画出两条基线,在导轨的长度方向画一条控制横线。安装导轨时，只要将导轨夹在两条基线中间，长度方向的控制点（线）对准划的控制横线，导轨位置就确定了，如图⑥。图①两条导控制横长度控制个人收集整理，勿做商业用途8/12(2)导轨中段的定位通过定位点画垂线,离导轨中线等长距离的适当地方,于垂线方向上下两端冲两个控制用的样冲眼,样冲眼应尽量靠近导轨垫板。图②导轨初步就位后，将自行加工的钢制卡具卡在导轨上，并将卡具两端样冲线对准定位点上下的样冲线，点焊牢固卡具。用铁楔撑稳导轨焊接，固定导轨。4、导轮拆除因螺栓全部锈死，所有螺栓需用气割全部拆除。在原导轮四周做好标记后，全部拆除并用吊车将拆卸下的导轮吊至维修区。5、导轮修复将导轮后盖揭开，用大锤将导轮前后松动...
