课程设计指导书2-A2O曝气池VIP免费

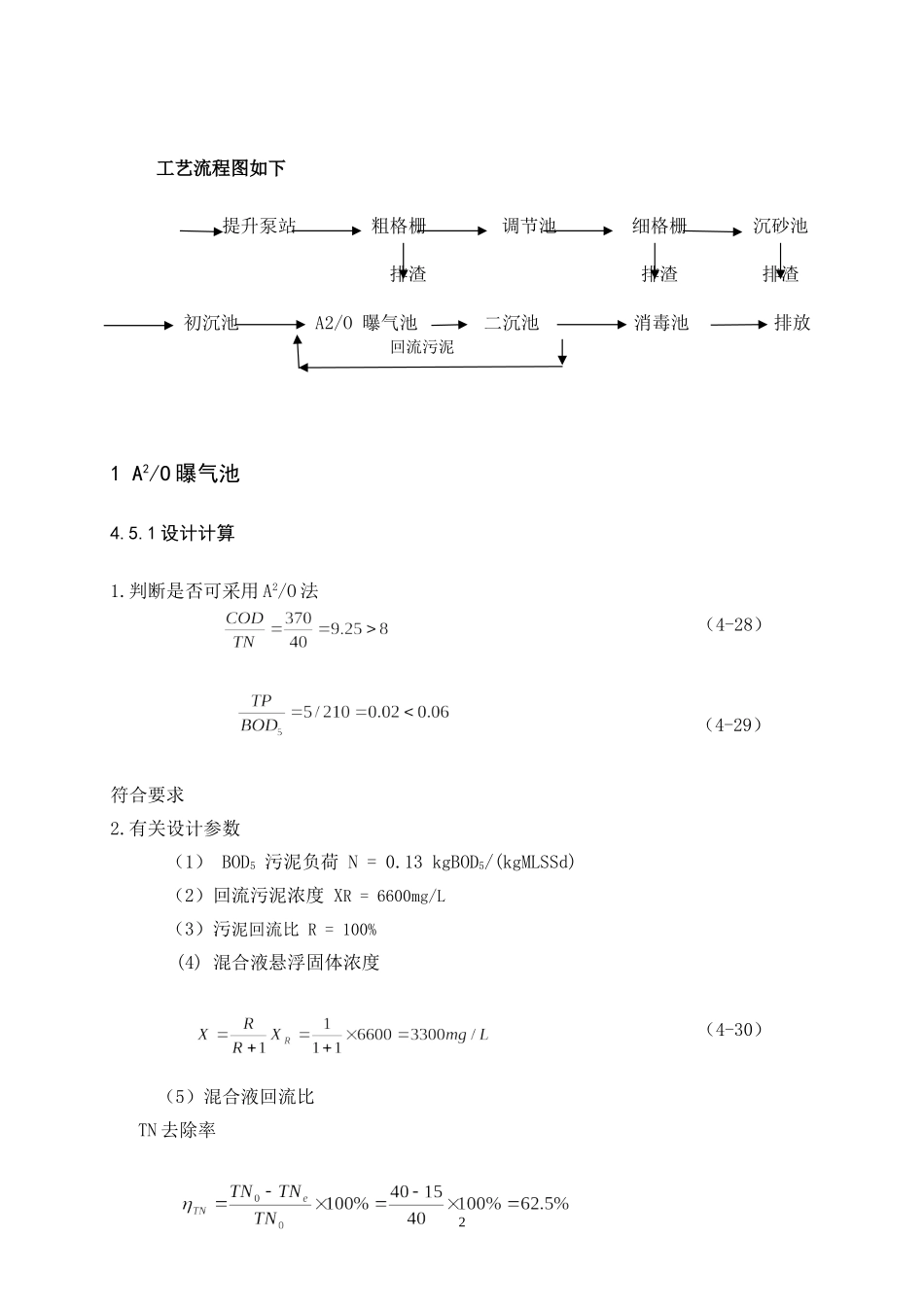

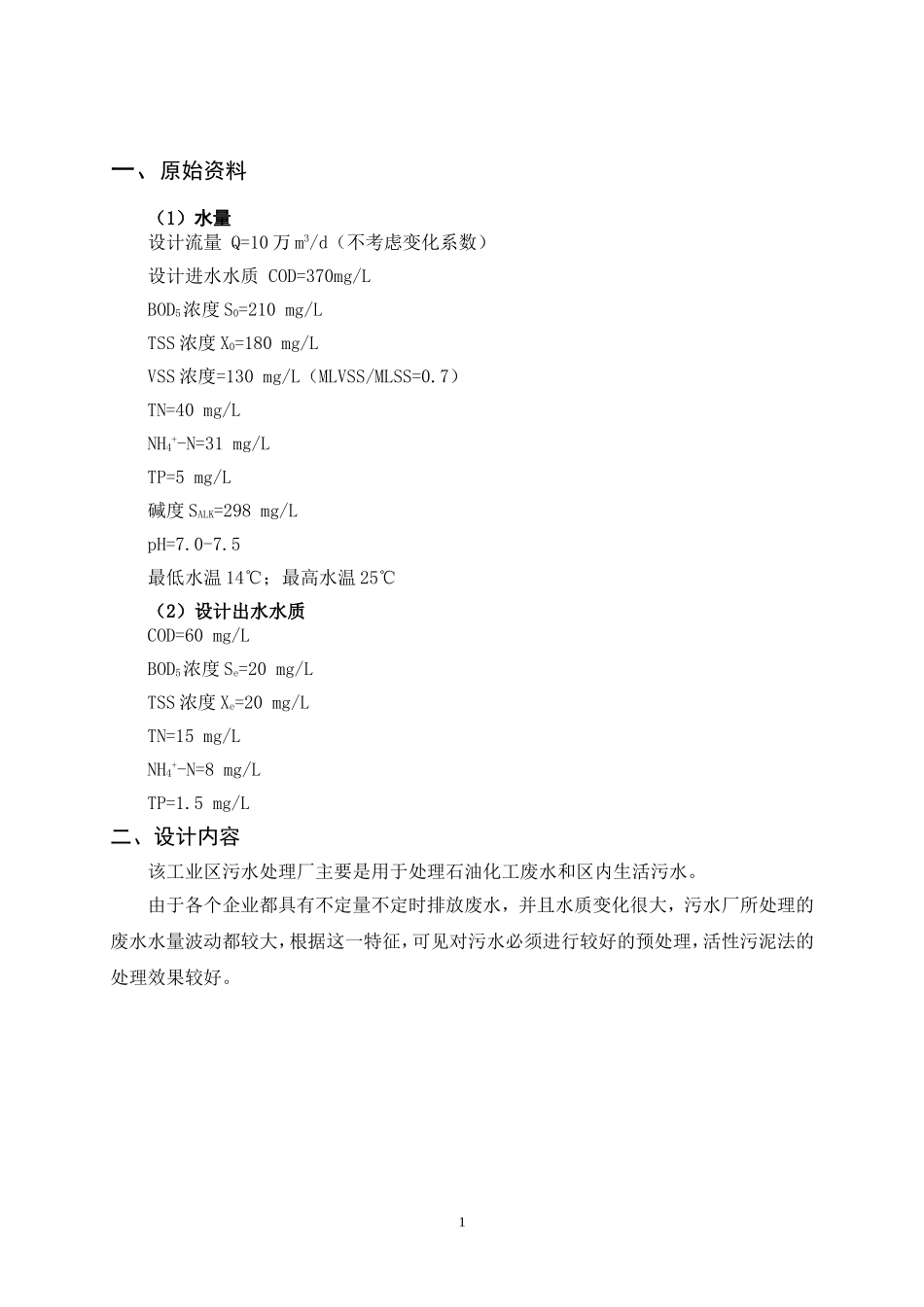

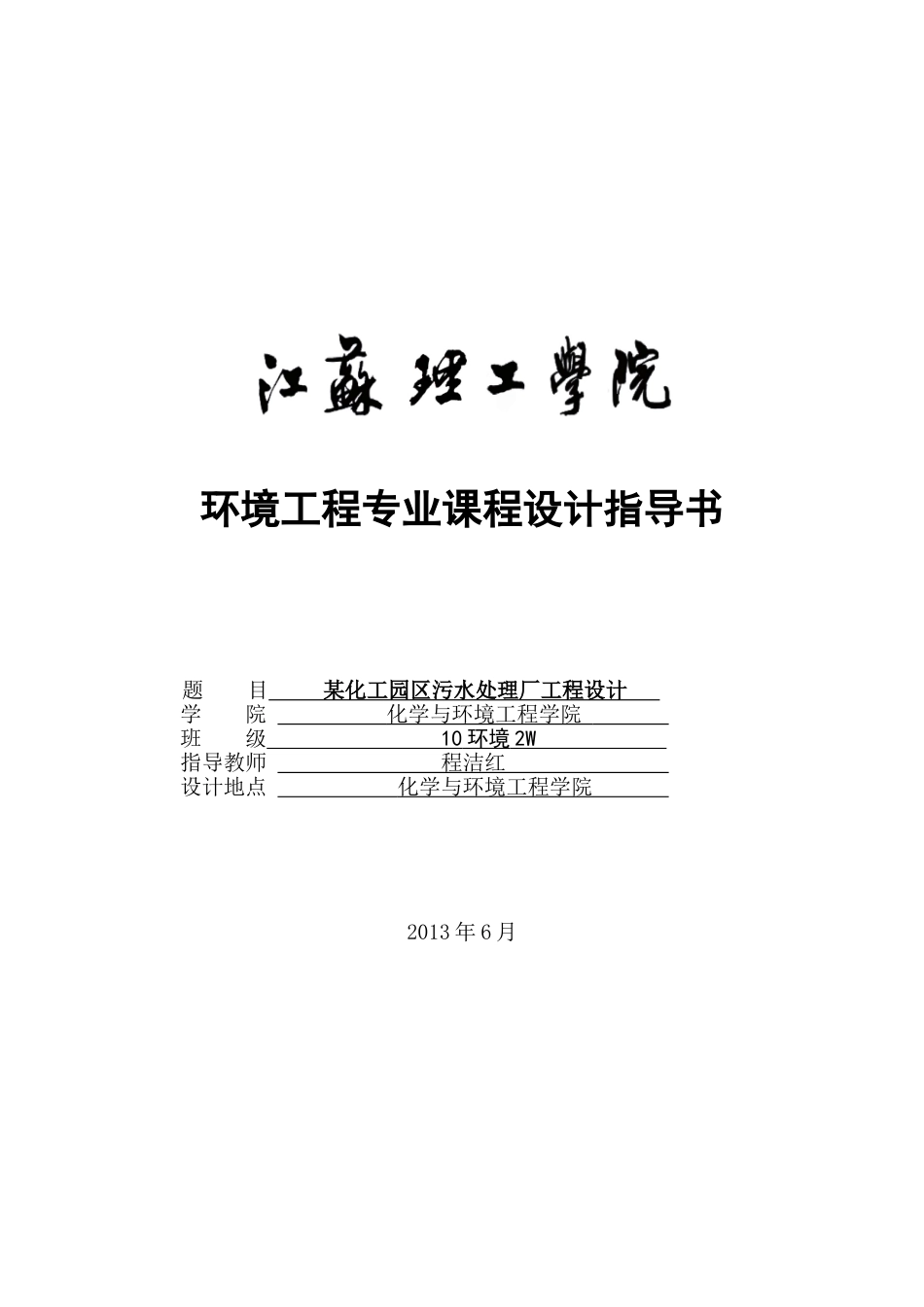

环境工程专业课程设计指导书题目某化工园区污水处理厂工程设计学院化学与环境工程学院班级10环境2W指导教师程洁红设计地点化学与环境工程学院2013年6月一、原始资料（1）水量设计流量Q=10万m3/d（不考虑变化系数）设计进水水质COD=370mg/LBOD5浓度S0=210mg/LTSS浓度X0=180mg/LVSS浓度=130mg/L（MLVSS/MLSS=0.7）TN=40mg/LNH4+-N=31mg/LTP=5mg/L碱度SALK=298mg/LpH=7.0-7.5最低水温14℃；最高水温25℃（2）设计出水水质COD=60mg/LBOD5浓度Se=20mg/LTSS浓度Xe=20mg/LTN=15mg/LNH4+-N=8mg/LTP=1.5mg/L二、设计内容该工业区污水处理厂主要是用于处理石油化工废水和区内生活污水。由于各个企业都具有不定量不定时排放废水，并且水质变化很大，污水厂所处理的废水水量波动都较大，根据这一特征，可见对污水必须进行较好的预处理，活性污泥法的处理效果较好。1工艺流程图如下提升泵站粗格栅调节池细格栅沉砂池排渣排渣排渣初沉池A2/O曝气池二沉池消毒池排放回流污泥1A2/O曝气池4.5.1设计计算1.判断是否可采用A2/O法（4-28）（4-29）符合要求2.有关设计参数（1）BOD5污泥负荷N=0.13kgBOD5/(kgMLSSd)（2）回流污泥浓度XR=6600mg/L（3）污泥回流比R=100%(4)混合液悬浮固体浓度（4-30）（5）混合液回流比TN去除率2（4-31）混合液回流比（4-32）取R内=200%3.反应池容积（4-33）反应池总水力停留时间：（4-34）各段水力停留时间和容积：厌氧：缺氧：好氧=1：1：2厌氧池水力停留时间（4-35）（4-36）缺氧池水力停留时间（4-37）（4-38）好氧池水力停留时间（4-39）3（4-40）4.校核氮磷负荷好氧段总氮负荷（4-41）厌氧段总磷负荷（4-42）5.剩余污泥量（4-43）（4-44）（4-45）取污泥增值系数Y=0.6,污泥自身氧化率kd=0.05,将各值带入：=11400–5654=5746kg/d（4-46）（4-47）（4-48）46.碱度校核每氧化1mgNH4+-N需消耗碱度7.14mg；每还原1mgNO3—-N产生碱度3.57mg；去除1mgBOD5产生碱度0.1mg。剩余碱度SALK1=进水碱度-消化消耗碱度+反消化产生碱度+去除BOD5产生碱度假设生物污泥中含氮量以12.4％计，则：每日用于合成的总氮（4-49）即，进水总氮中有（4-50）用于合成被氧化的NH4+-N：（4-51）所需脱硝量（4-52）需还原的硝酸盐氮量:（4-53）将各值代入：剩余碱度：SAKL1可维持PH≥7.27.反应池主要尺寸反应池总容积V=48951m3；设反应池三组，单组池容：（4-55）有效水深h=6m；单组有效面积：5（4-56）采用8廊道式推流式反应池，廊道宽b=9m；单组反应池长度（4-57）校核：b/h=9/6=1.5(满足b/h=1–2)（4-58）L/h=37.78/6=6.3(满足L/h=5–10)（4-59）取超高为1.0m，则反应池总高H=6+1=7m（4-60）8.曝气系统设计计算（1）设计需氧量AORAOR=去除BOD5需氧量-剩余污泥中BODu氧当量+NH4+-N消化需氧量-反消化产氧量碳化需氧量：（4-61）消化需氧量：D2（4-62）反消化脱氮产生的氧量：（4-63）总需氧量：AOR（4-64）6最大需氧量与平均需氧量之比为1：4，则（4-65）去除每1kgBOD5的需氧量（4-66）（2）标准需氧量：采用鼓风曝气，微孔曝气器。曝气器铺设于池底，距池底0.2m，淹没深度7.8m，氧转移效率EA=20％，计算温度T=25℃，将实际需氧量AOR换算成标准状态下的需氧量SOR。（4-68）式中：ρ—气压调整系数，工程所在地区实际大气压为0.912×105PaCL—曝气池内平均溶解氧，取CL=2mg/L；查得水中溶解饱和度：Cs(20)=9.17mg/L，Cs(25)=8.38mg/L微孔曝气器的空气扩散气出口处绝对压为：（4-69）空气离开好氧反应池时氧的百分比：（4-70）好氧反应池中平均溶解氧饱和度：7Csm(25)（4-71）标准需氧量为：SOR（4-72）相应最大时标准需氧量：（4-73）好氧反应池平均时供气量：（4-74）最大时供气量：（4-75）9.供风管道计算供风干管采用环状布置流量（4-76）流速v=15m/s；(4-77)管径：取干管径为600mm单侧供气（向单侧廊道供气）支管：（4-78）8流速v=15m/s；管径：（4-79）取支管管径为DN250mm双侧供气（向两侧廊道供气）（4-80）流速v=15m/s；管径：（4-81）取支管管径为DN3500mm10.进水管路计算流量：（4-82）设流速v=2m/s管径：（4-83）进水管管径取700mm.11.厌氧池设备选择（单组反应池计算）厌氧池设导流墙，将...
