室内采暖管道安装工程施工技术和标准VIP免费

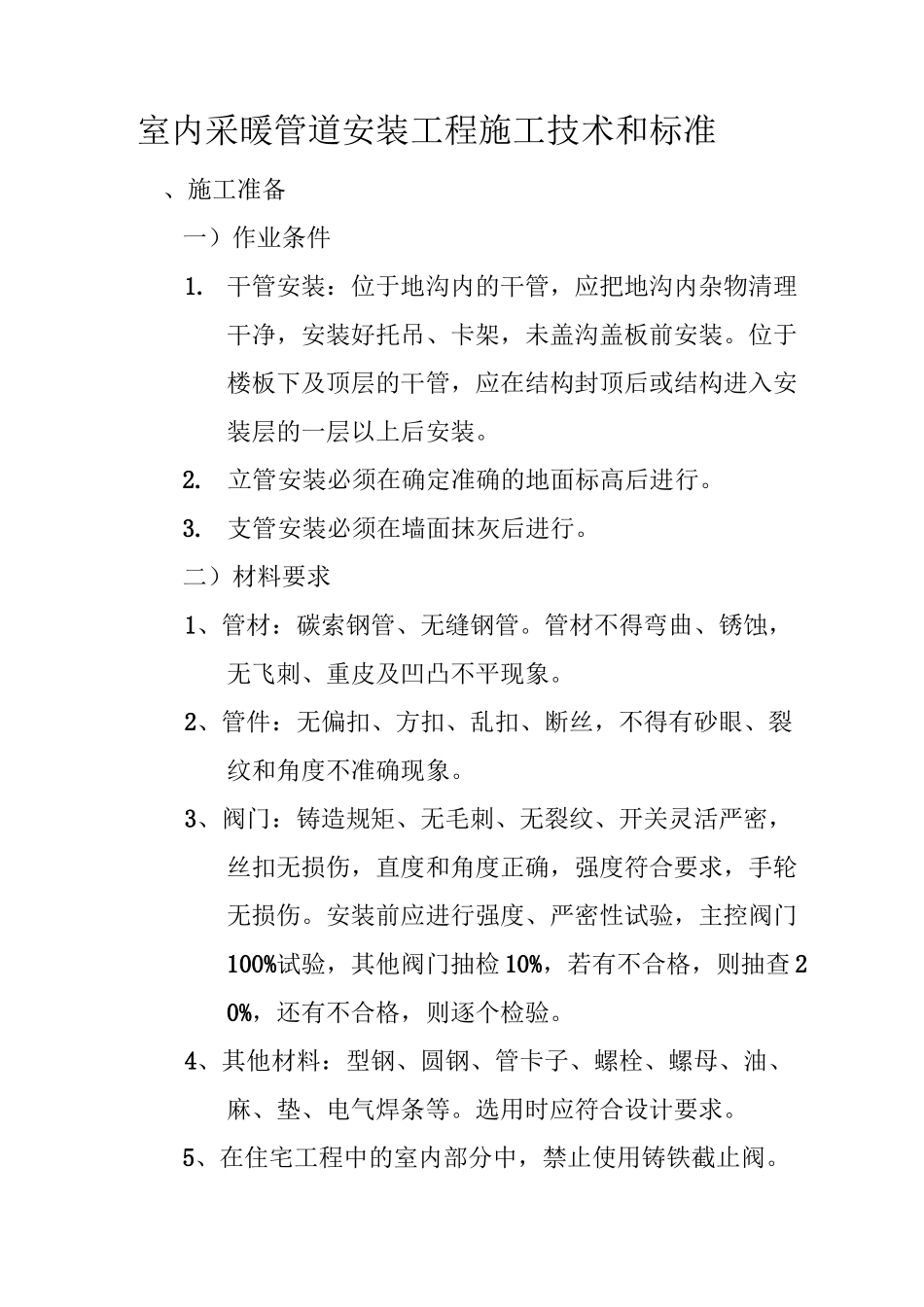

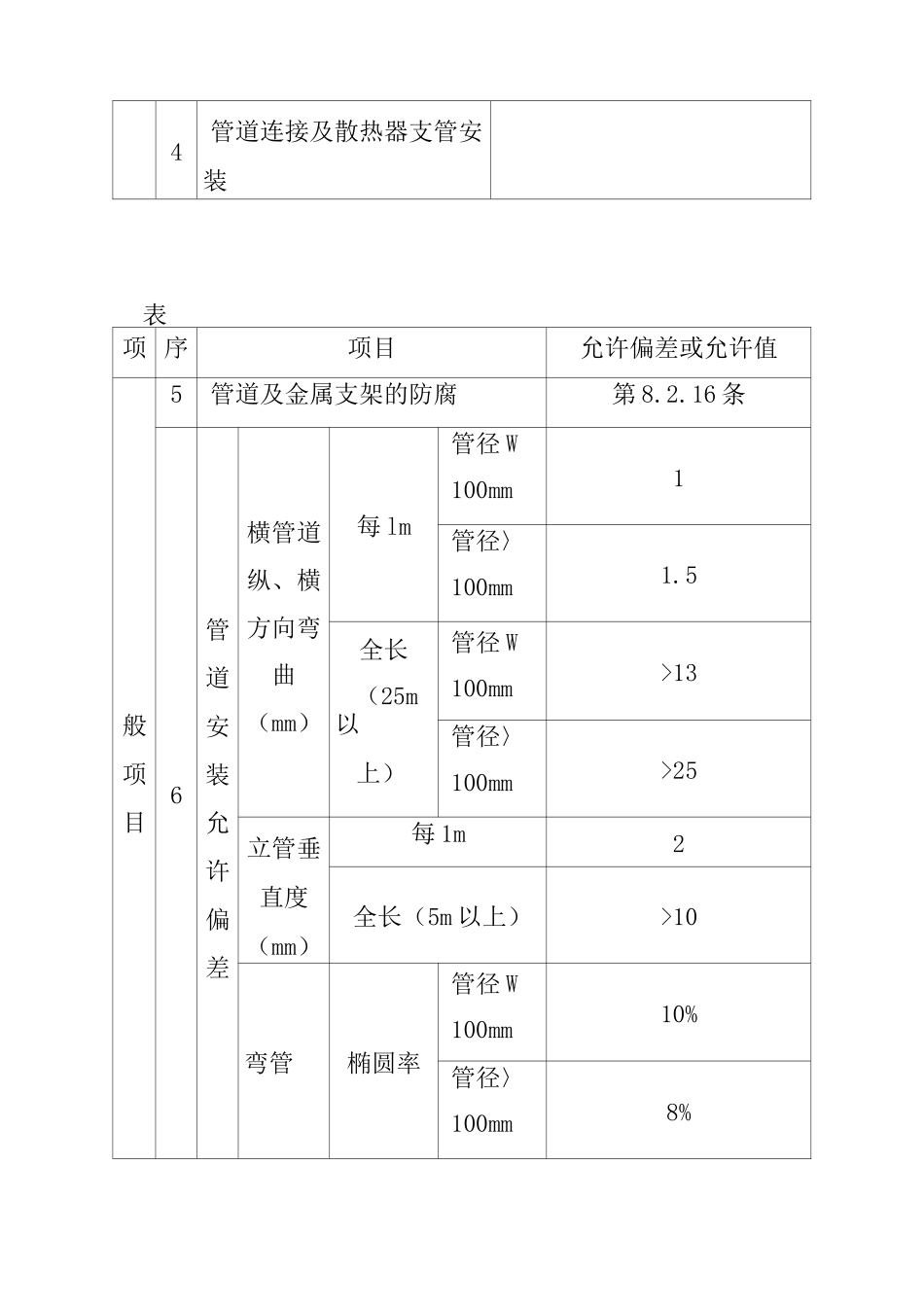

室内采暖管道安装工程施工技术和标准、施工准备一）作业条件1.干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊、卡架，未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。2.立管安装必须在确定准确的地面标高后进行。3.支管安装必须在墙面抹灰后进行。二）材料要求1、管材：碳索钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。2、管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。3、阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。安装前应进行强度、严密性试验，主控阀门100%试验，其他阀门抽检10%，若有不合格，则抽查20%，还有不合格，则逐个检验。4、其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。5、在住宅工程中的室内部分中，禁止使用铸铁截止阀。6、各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告，热量表应有计量检定证书等。三)主要机具砂轮锯、套丝机、台钻、电焊机、煨弯器等。、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。项序项目允许偏差或允许值主控项目1管道安装坡度2采暖系统水压试验3米暖系统冲洗、试运行和调试4补偿器的制作、安装及预拉伸5平衡器、调节阀、减压阀等安装般项目1热量表、疏水器、除污器等安装2钢管焊接3采暖入口及分户计量入户装置安装4管道连接及散热器支管安装表项序项目允许偏差或允许值般项目5管道及金属支架的防腐第8.2.16条6管道安装允许偏差横管道纵、横方向弯曲（mm）每lm管径W100mm1管径〉100mm1.5全长（25m以上）管径W100mm>13管径〉100mm>25立管垂直度（mm）每1m2全长（5m以上）>10弯管椭圆率管径W100mm10%管径〉100mm8%折皱不平度mm管径W100mm4管径〉100mm57管道保温允许偏差厚度+0.18—0.058表面平整度mm卷材5涂抹10三、工艺流程安装准备f预制加工f卡架安装f干管安装f立管安装f支管安装f试压f冲洗f防腐f保温f调试四、操作工艺(一)安装准备1、认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。2、按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留日、坐标位置等。绘制草图时注意：(1)公称直径W32mm的管道宜采用螺纹连接，公称直径〉32mm的宜采用焊接。（2）多种管道交叉时的避让原则：冷水让热水，小管让大管等。（二）干管安装1、干管安装按管道定位、画线（或挂线）、支架安装、管子上架、接口连接、立管短管开孔焊接、水压试验、防腐保温等施工顺序进行。按施工草图，进行管段的加工预制，包括断管、套丝、上零件、调直、核对尺寸，按环路分组编号，码放整齐。2、安装卡架，按设计要求或规定间距安装，将在墙上画出的管道定位坡度线按照管中心与墙、柱的距离水平外移，挂线作为卡架安装的基准线。吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。安装托架上的管道时，先把管就位在托架上，把第一节管装好U形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。3、干管安装应从进户或分支路点开始，装管前要检查管腔并通过拉扫（钢丝缠布）清理干净。在丝头处涂好铅油缠好麻，一人在末端扶平管道，用管钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露2〜3扣，并清掉麻头依此方法装完为止（管道穿过伸缩缝或过沟处，必须先穿好钢套管）。4、制作羊角弯时，应煨两个75°左右的弯头，在连接处锯出坡日，主管锯成鸭嘴形，拼好后即应点焊、找平、找正、找直后，再进行施焊。羊角弯接合部位的日径必须与主管口径相等，其弯曲半径应为管径的2.5倍左右。干管过墙安装分路作法见图6-1。5、干管：（1）住宅工程室内采暖干管安装不应使用油任连接，如设计要求必须设置可拆连接件时，应用法兰连接。（2）室内采暖管道变径不应使用补心变径，应用异径管箍或按大小头焊口连接。水平干管应按排气管要求采用偏心变径，变径位置应距...
