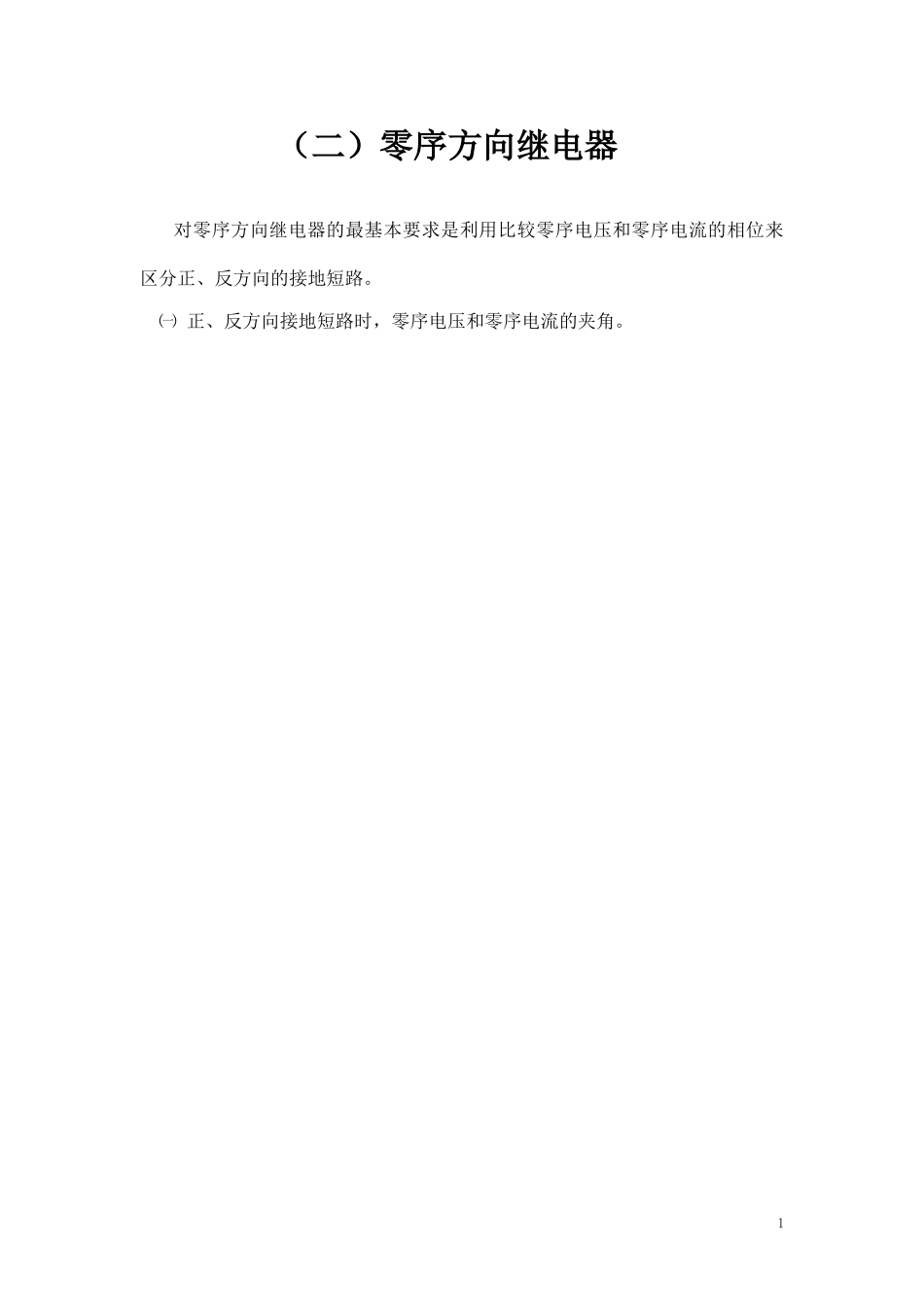

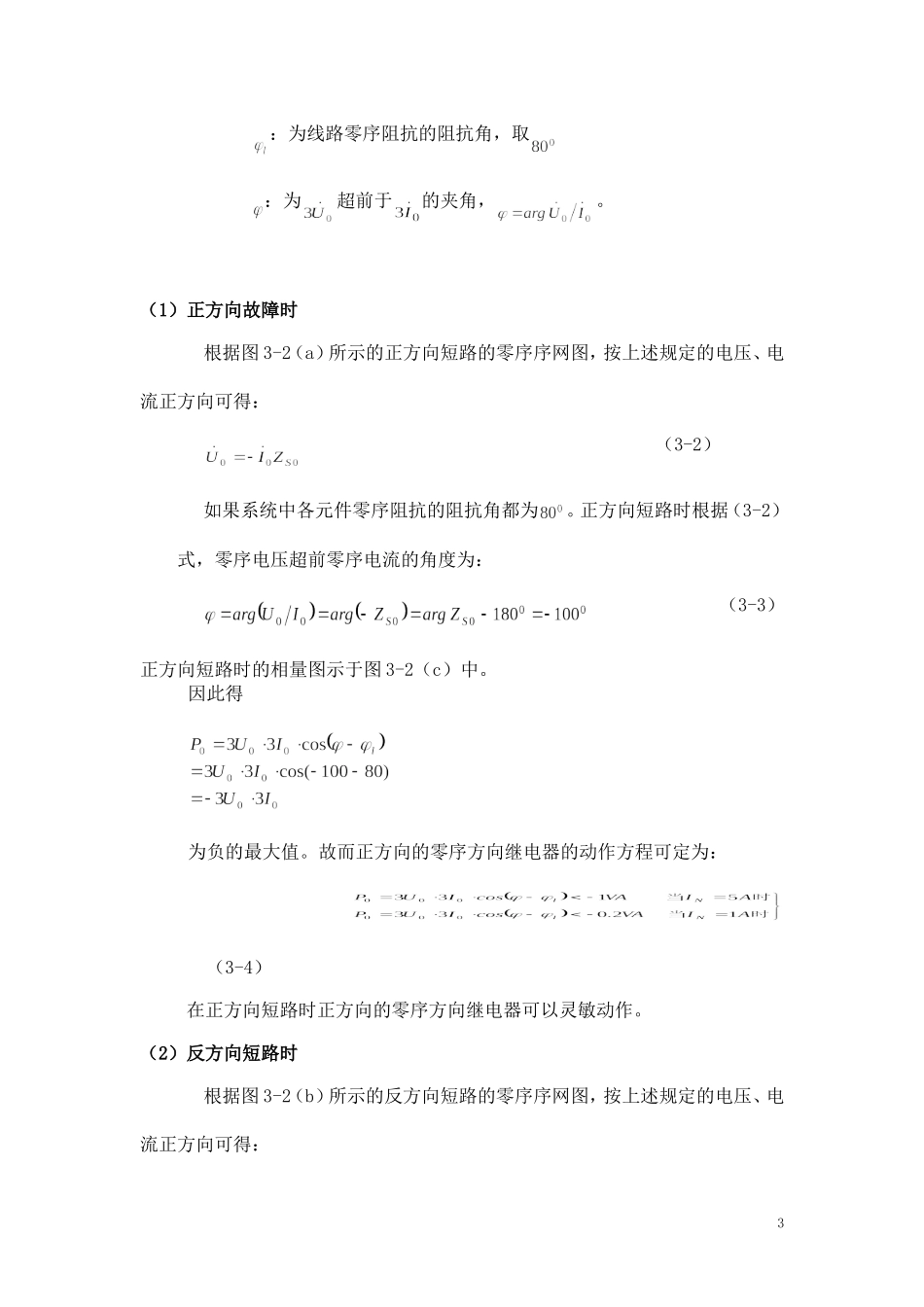

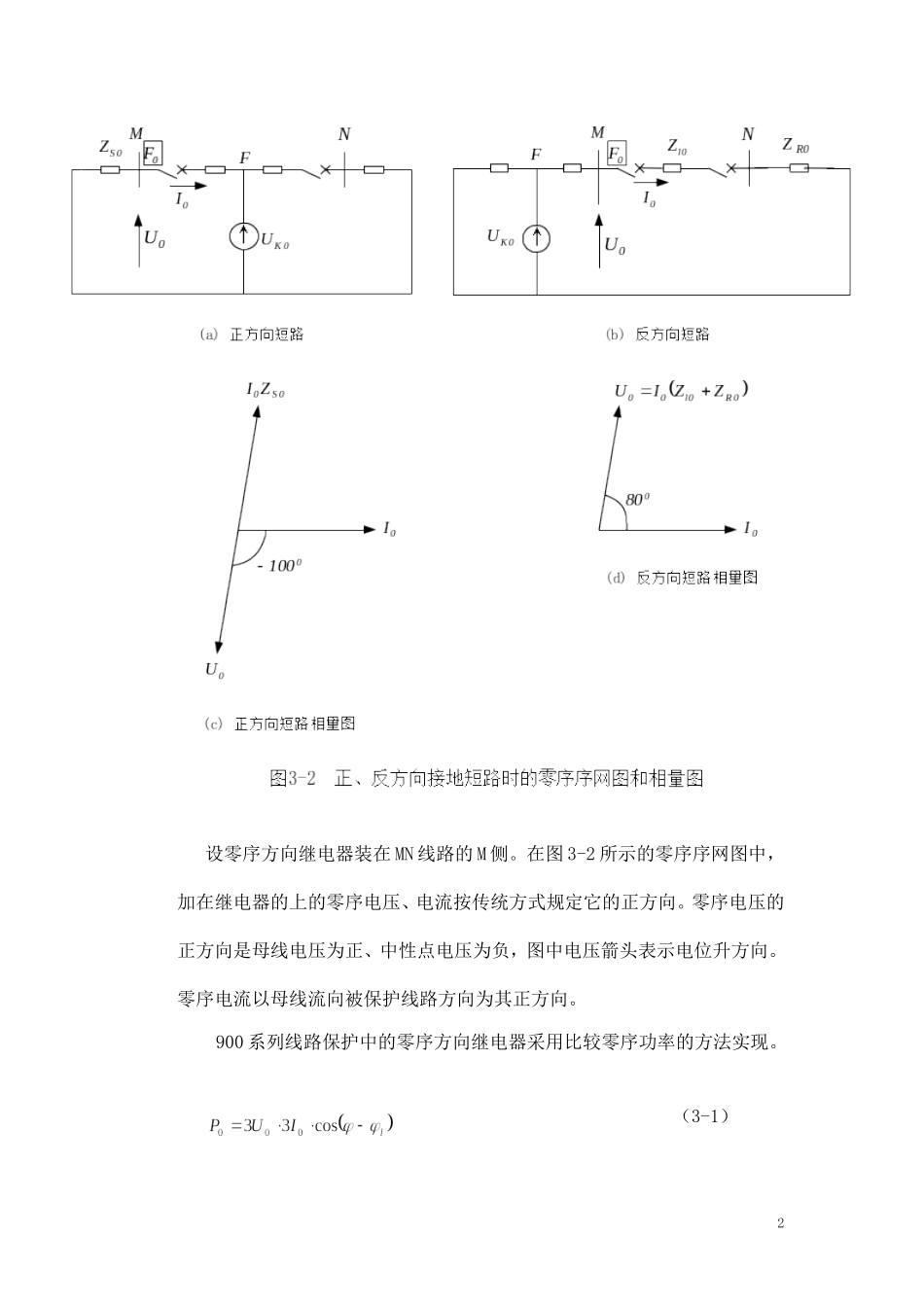

（二）零序方向继电器对零序方向继电器的最基本要求是利用比较零序电压和零序电流的相位来区分正、反方向的接地短路。㈠正、反方向接地短路时，零序电压和零序电流的夹角。1设零序方向继电器装在MN线路的M侧。在图3-2所示的零序序网图中，加在继电器的上的零序电压、电流按传统方式规定它的正方向。零序电压的正方向是母线电压为正、中性点电压为负，图中电压箭头表示电位升方向。零序电流以母线流向被保护线路方向为其正方向。900系列线路保护中的零序方向继电器采用比较零序功率的方法实现。（3-1）2：为线路零序阻抗的阻抗角，取：为超前于的夹角，。（1）正方向故障时根据图3-2（a）所示的正方向短路的零序序网图，按上述规定的电压、电流正方向可得：（3-2）如果系统中各元件零序阻抗的阻抗角都为。正方向短路时根据（3-2）式，零序电压超前零序电流的角度为：（3-3）正方向短路时的相量图示于图3-2（c）中。因此得为负的最大值。故而正方向的零序方向继电器的动作方程可定为：（3-4）在正方向短路时正方向的零序方向继电器可以灵敏动作。（2）反方向短路时根据图3-2（b）所示的反方向短路的零序序网图，按上述规定的电压、电流正方向可得：3（3-5）反方向短路时根据（3-5）式，零序电压超前零序电流的角度为（3-6）反方向短路时的相量图示于图3-2（d）中。当反方向短路时得：为正的最大值，故而反方向的零序方向继电器的动作方程为：（3-7）在反方向短路时，反方向的零序方向继电器可以灵敏动作。反方向的零序方向继电器的动作边界为，而正方向的零序方向继电器的动作边界定为(当电流互感器二次额定电流是5A时)，这是为了让反方向元件的灵敏度高于正方向的元件灵敏度，使它动作后闭锁优先。在零序电流方向保护中使用的零序方向继电器无需正、反方向两个方向继电器，只需要正方向的零序方向继电器。（三）振荡闭锁原理4正常运行时电力系统中各发电机都以同步转速运行，各发电机的电势都以同样的工频角频率旋转，各电势之间的相位差维持不变，电力系统处于同步稳定运行状态。如果电力系统受到某种干扰，各发电机的电势以不同的角频率旋转，各电势之间的相位差一直不断变化，这时称作电力系统失去稳定。或称作电力系统振荡。电力系统的稳定分静态稳定、暂态稳定和动态稳定三种。所谓静态稳定是指电力系统受到小干扰时能自动恢复稳定运行的能力。当电力系统受到小干扰时不能恢复同步稳定运行并造成系统振荡时，就称为失去静态稳定。这种小干扰指的是电力系统中并没有发生短路或断线这类故障，一般是指负荷进行调节、发生波动，或者发电机励磁回路的故障引起失磁。在这些小干扰下，如果两侧电势的夹角大于时，就将失去静态稳定而造成振荡。是保持静态稳定的极限角。所谓暂态稳定是指电力系统受到大干扰时能自动恢复稳定运行的能力。当电力系统受到大干扰时不能恢复同步稳定运行并造成系统振荡时，就称为失去暂态稳定。这种大干扰指的是电力系统中发生短路或断线这类故障。当电力系统发生振荡时，两侧电势之间的夹角将在间不断变化。在间变化一周所需要的时间称做振荡周期。工程中最长的振荡周期常按1.5秒考虑。5在主系统发生稳定破坏后，关键问题在于如何能合理而快速的平息振荡和最快地使系统恢复正常，因而正确处理系统振荡的有效方法是坚持保持整个系统的完整性，不允许手动或由继电保护自动地任意解列线路(预定的解列点除外)，而由手动或自动装置减少送端系统侧水电机组的出力及受端切负荷。用这种方式可以迅速平息系统振荡，因此在电力系统振荡时，继电保护不应动作，对受振荡影响可能要误动作的保护(主要是距离保护)要实现振荡闭锁。因此我们提出了具有特色的振荡闭锁新原理。首先我们保留了我国传统的正常运行保护被闭锁，系统故障瞬时开放保护的特点，且只允许开放160ms。因为在此时间内，即使系统产生了振荡，也不会使非故障线的保护误动，因为系统失稳后，两侧电势由正常功角摆至180°，即t180°都比较长，远大于200ms，可允许开放160ms后将保护闭锁。假如振荡中再故障，重新寻找开放保护条件，这对保证系统的稳定运行是极其有利的。这也是我们与西方不同之处。6装置的...
