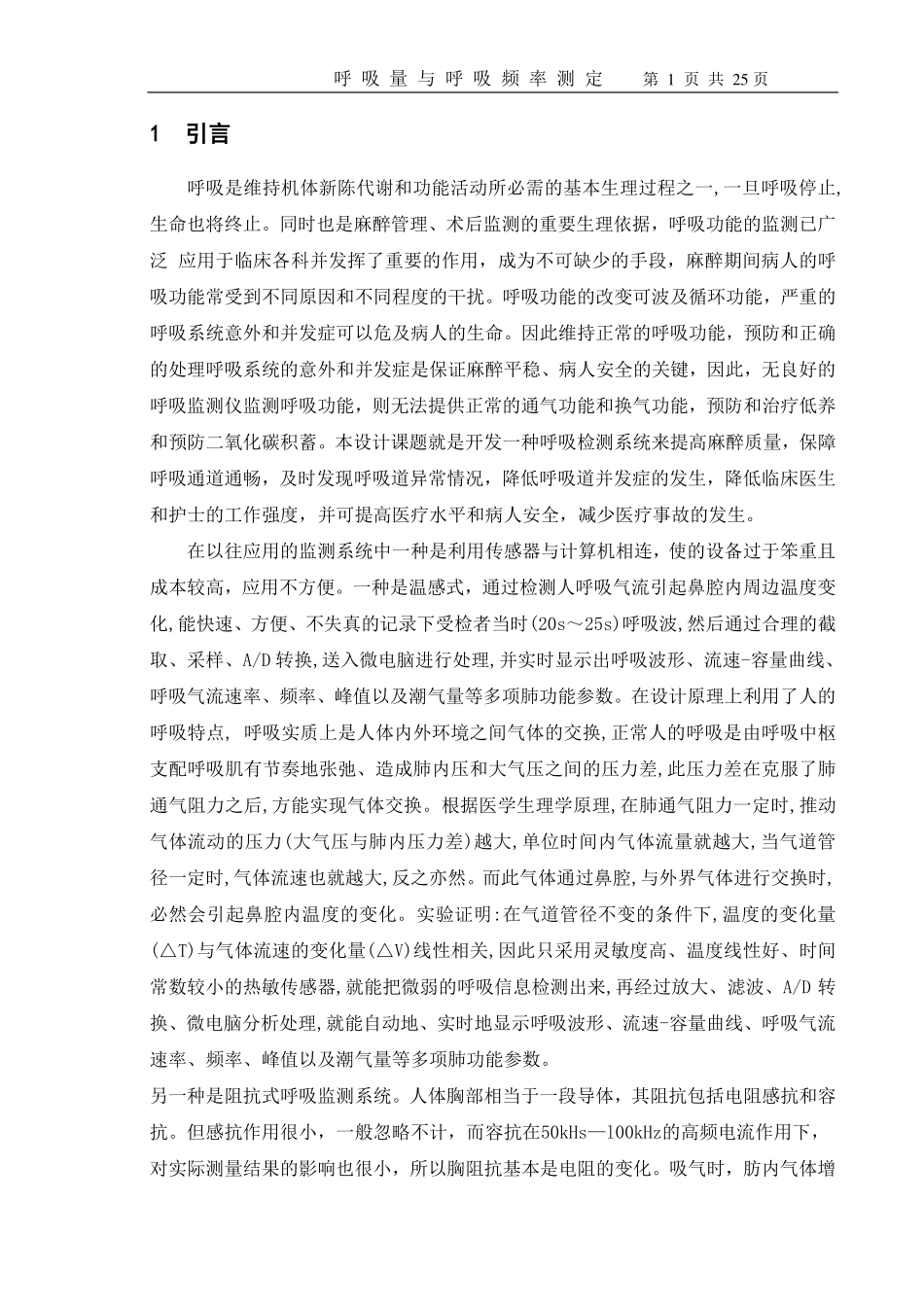

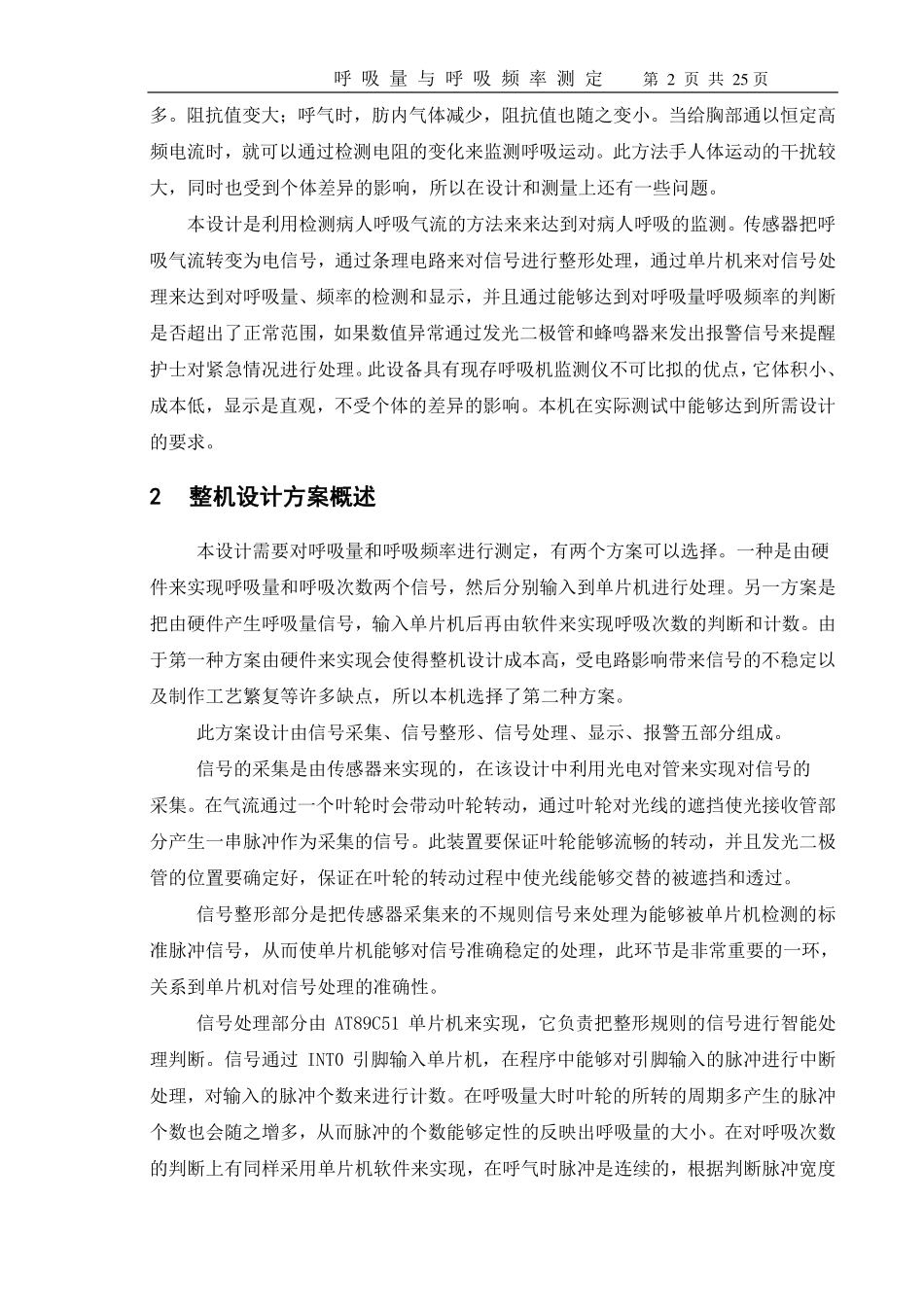

呼吸量与呼吸频率测定第1页共25页1引言呼吸是维持机体新陈代谢和功能活动所必需的基本生理过程之一,一旦呼吸停止,生命也将终止。同时也是麻醉管理、术后监测的重要生理依据，呼吸功能的监测已广泛应用于临床各科并发挥了重要的作用，成为不可缺少的手段，麻醉期间病人的呼吸功能常受到不同原因和不同程度的干扰。呼吸功能的改变可波及循环功能，严重的呼吸系统意外和并发症可以危及病人的生命。因此维持正常的呼吸功能，预防和正确的处理呼吸系统的意外和并发症是保证麻醉平稳、病人安全的关键，因此，无良好的呼吸监测仪监测呼吸功能，则无法提供正常的通气功能和换气功能，预防和治疗低养和预防二氧化碳积蓄。本设计课题就是开发一种呼吸检测系统来提高麻醉质量，保障呼吸通道通畅，及时发现呼吸道异常情况，降低呼吸道并发症的发生，降低临床医生和护士的工作强度，并可提高医疗水平和病人安全，减少医疗事故的发生。在以往应用的监测系统中一种是利用传感器与计算机相连，使的设备过于笨重且成本较高，应用不方便。一种是温感式，通过检测人呼吸气流引起鼻腔内周边温度变化,能快速、方便、不失真的记录下受检者当时(20s～25s)呼吸波,然后通过合理的截取、采样、A/D转换,送入微电脑进行处理,并实时显示出呼吸波形、流速-容量曲线、呼吸气流速率、频率、峰值以及潮气量等多项肺功能参数。在设计原理上利用了人的呼吸特点,呼吸实质上是人体内外环境之间气体的交换,正常人的呼吸是由呼吸中枢支配呼吸肌有节奏地张弛、造成肺内压和大气压之间的压力差,此压力差在克服了肺通气阻力之后,方能实现气体交换。根据医学生理学原理,在肺通气阻力一定时,推动气体流动的压力(大气压与肺内压力差)越大,单位时间内气体流量就越大,当气道管径一定时,气体流速也就越大,反之亦然。而此气体通过鼻腔,与外界气体进行交换时,必然会引起鼻腔内温度的变化。实验证明:在气道管径不变的条件下,温度的变化量(△T)与气体流速的变化量(△V)线性相关,因此只采用灵敏度高、温度线性好、时间常数较小的热敏传感器,就能把微弱的呼吸信息检测出来,再经过放大、滤波、A/D转换、微电脑分析处理,就能自动地、实时地显示呼吸波形、流速-容量曲线、呼吸气流速率、频率、峰值以及潮气量等多项肺功能参数。另一种是阻抗式呼吸监测系统。人体胸部相当于一段导体，其阻抗包括电阻感抗和容抗。但感抗作用很小，一般忽略不计，而容抗在50kHs—l00kHz的高频电流作用下，对实际测量结果的影响也很小，所以胸阻抗基本是电阻的变化。吸气时，肪内气体增呼吸量与呼吸频率测定第2页共25页多。阻抗值变大；呼气时，肪内气体减少，阻抗值也随之变小。当给胸部通以恒定高频电流时，就可以通过检测电阻的变化来监测呼吸运动。此方法手人体运动的干扰较大，同时也受到个体差异的影响，所以在设计和测量上还有一些问题。本设计是利用检测病人呼吸气流的方法来来达到对病人呼吸的监测。传感器把呼吸气流转变为电信号，通过条理电路来对信号进行整形处理，通过单片机来对信号处理来达到对呼吸量、频率的检测和显示，并且通过能够达到对呼吸量呼吸频率的判断是否超出了正常范围，如果数值异常通过发光二极管和蜂鸣器来发出报警信号来提醒护士对紧急情况进行处理。此设备具有现存呼吸机监测仪不可比拟的优点，它体积小、成本低，显示是直观，不受个体的差异的影响。本机在实际测试中能够达到所需设计的要求。2整机设计方案概述本设计需要对呼吸量和呼吸频率进行测定，有两个方案可以选择。一种是由硬件来实现呼吸量和呼吸次数两个信号，然后分别输入到单片机进行处理。另一方案是把由硬件产生呼吸量信号，输入单片机后再由软件来实现呼吸次数的判断和计数。由于第一种方案由硬件来实现会使得整机设计成本高，受电路影响带来信号的不稳定以及制作工艺繁复等许多缺点，所以本机选择了第二种方案。此方案设计由信号采集、信号整形、信号处理、显示、报警五部分组成。信号的采集是由传感器来实现的，在该设计中利用光电对管来实现对信号的采集。在气流通过一个叶轮时会带动叶轮转动，通过叶轮对光线的遮挡使光接收管部分产生一串脉冲作为采集的信...
