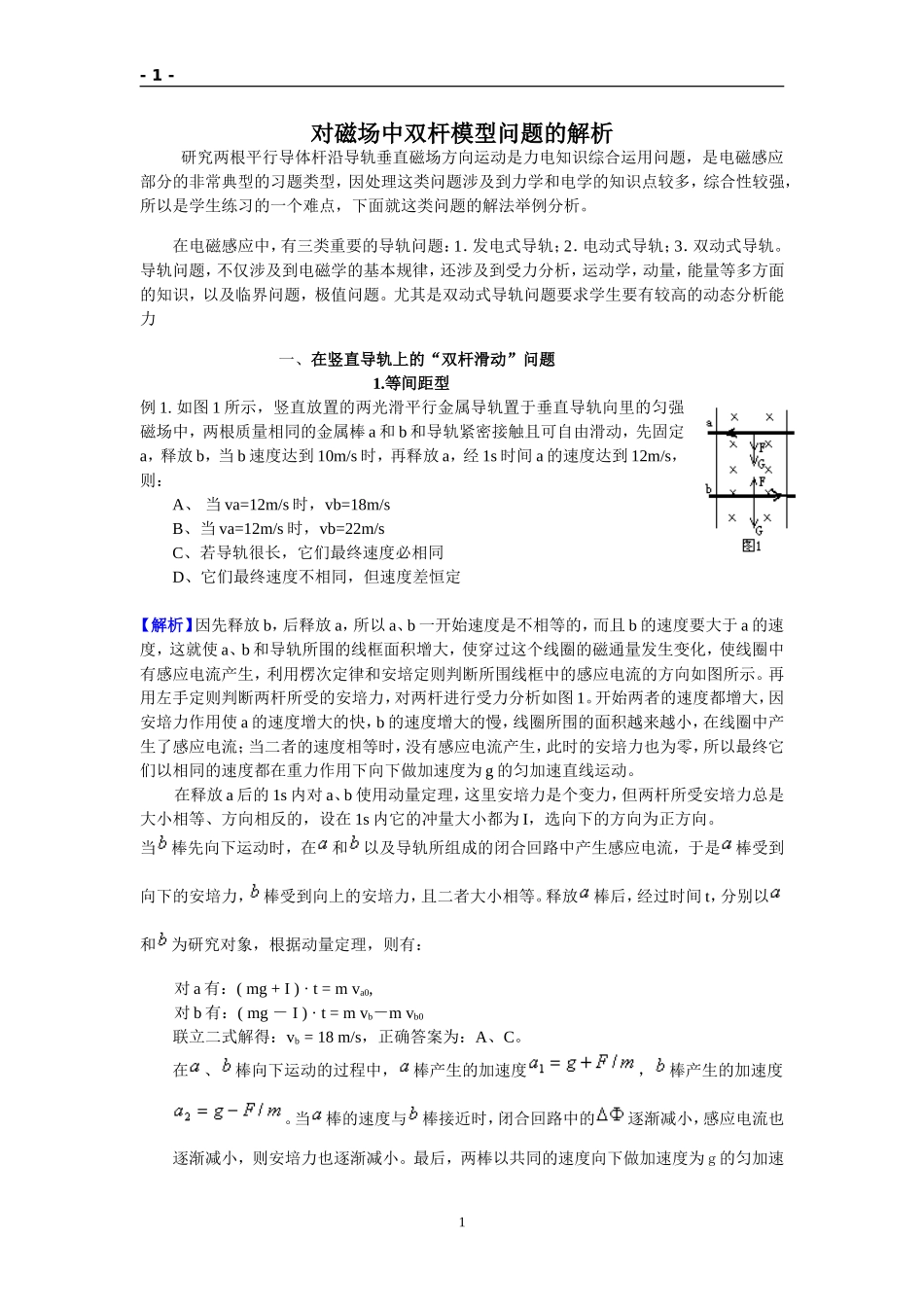

-1-对磁场中双杆模型问题的解析研究两根平行导体杆沿导轨垂直磁场方向运动是力电知识综合运用问题，是电磁感应部分的非常典型的习题类型，因处理这类问题涉及到力学和电学的知识点较多，综合性较强，所以是学生练习的一个难点，下面就这类问题的解法举例分析。在电磁感应中，有三类重要的导轨问题：1．发电式导轨；2．电动式导轨；3．双动式导轨。导轨问题，不仅涉及到电磁学的基本规律，还涉及到受力分析，运动学，动量，能量等多方面的知识，以及临界问题，极值问题。尤其是双动式导轨问题要求学生要有较高的动态分析能力一、在竖直导轨上的“双杆滑动”问题1.等间距型例1.如图1所示，竖直放置的两光滑平行金属导轨置于垂直导轨向里的匀强磁场中，两根质量相同的金属棒a和b和导轨紧密接触且可自由滑动，先固定a，释放b，当b速度达到10m/s时，再释放a，经1s时间a的速度达到12m/s，则：A、当va=12m/s时，vb=18m/sB、当va=12m/s时，vb=22m/sC、若导轨很长，它们最终速度必相同D、它们最终速度不相同，但速度差恒定【解析】因先释放b，后释放a，所以a、b一开始速度是不相等的，而且b的速度要大于a的速度，这就使a、b和导轨所围的线框面积增大，使穿过这个线圈的磁通量发生变化，使线圈中有感应电流产生，利用楞次定律和安培定则判断所围线框中的感应电流的方向如图所示。再用左手定则判断两杆所受的安培力，对两杆进行受力分析如图1。开始两者的速度都增大，因安培力作用使a的速度增大的快，b的速度增大的慢，线圈所围的面积越来越小，在线圈中产生了感应电流；当二者的速度相等时，没有感应电流产生，此时的安培力也为零，所以最终它们以相同的速度都在重力作用下向下做加速度为g的匀加速直线运动。在释放a后的1s内对a、b使用动量定理，这里安培力是个变力，但两杆所受安培力总是大小相等、方向相反的，设在1s内它的冲量大小都为I，选向下的方向为正方向。当棒先向下运动时，在和以及导轨所组成的闭合回路中产生感应电流，于是棒受到向下的安培力，棒受到向上的安培力，且二者大小相等。释放棒后，经过时间t，分别以和为研究对象，根据动量定理，则有：对a有：(mg+I)·t=mva0,对b有：(mg－I)·t=mvb－mvb0联立二式解得：vb=18m/s，正确答案为：A、C。在、棒向下运动的过程中，棒产生的加速度，棒产生的加速度。当棒的速度与棒接近时，闭合回路中的逐渐减小，感应电流也逐渐减小，则安培力也逐渐减小。最后，两棒以共同的速度向下做加速度为g的匀加速1-2-运动。2.不等间距型图中1111abcd和2222abcd为在同一竖直平面内的金属导轨，处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨所在的平面(纸面)向里。导轨的11ab段与22ab段是竖直的．距离为小1l，11cd段与22cd段也是竖直的，距离为2l。11xy与22xy为两根用不可伸长的绝缘轻线相连的金属细杆，质量分别为1m和2m，它们都垂直于导轨并与导轨保持光滑接触。两杆与导轨构成的回路的总电阻为R。F为作用于金属杆11xy上的竖直向上的恒力。已知两杆运动到图示位置时，已匀速向上运动，求此时作用于两杆的重力的功率的大小和回路电阻上的热功率。(04全国2)【解析】设杆向上运动的速度为v，因杆的运动，两杆与导轨构成的回路的面积减少，从而磁通量也减少。由法拉第电磁感应定律，回路中的感应电动势的大小21()EBllv①回路中的电流EIR②电流沿顺时针方向。两金属杆都要受到安培力作用，作用于杆11xy的安培力为11fBlI③方向向上，作用于杆22xy的安培力22fBlI方向向下。当杆作匀速运动时，根据牛顿第二定律有12120Fmgmgff⑤解以上各式，得1221()()FmmgIBll⑥122221()()FmmgvRBll⑦作用于两杆的重力的功率的大小12()Pmmgv⑧电阻上的热功率2QIR⑨由⑥、⑦、⑧、⑨式，可得2-3-12122221()()()FmmgPRmmgBll21221()()FmmgQRBll二、在水平导轨上的“双杆滑动”问题一、等间距水平导轨，无水平外力作用（安培力除外）够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为l，导轨上面横放着两根导体棒ab和cd，构成矩形回路，如图2所示，两根导体棒的质量皆为m，电阻皆...
