高低压电动机保护定值整定VIP免费

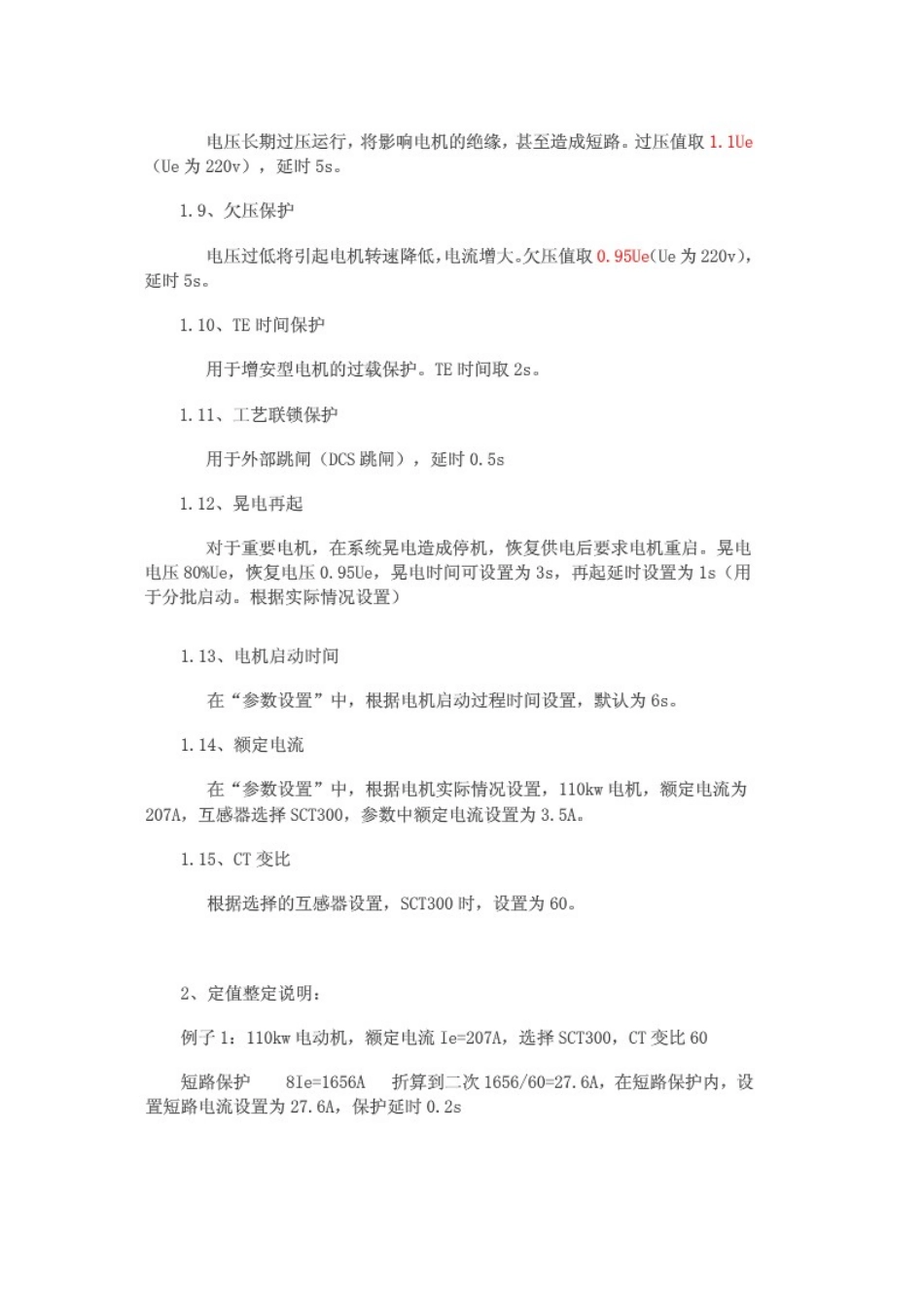

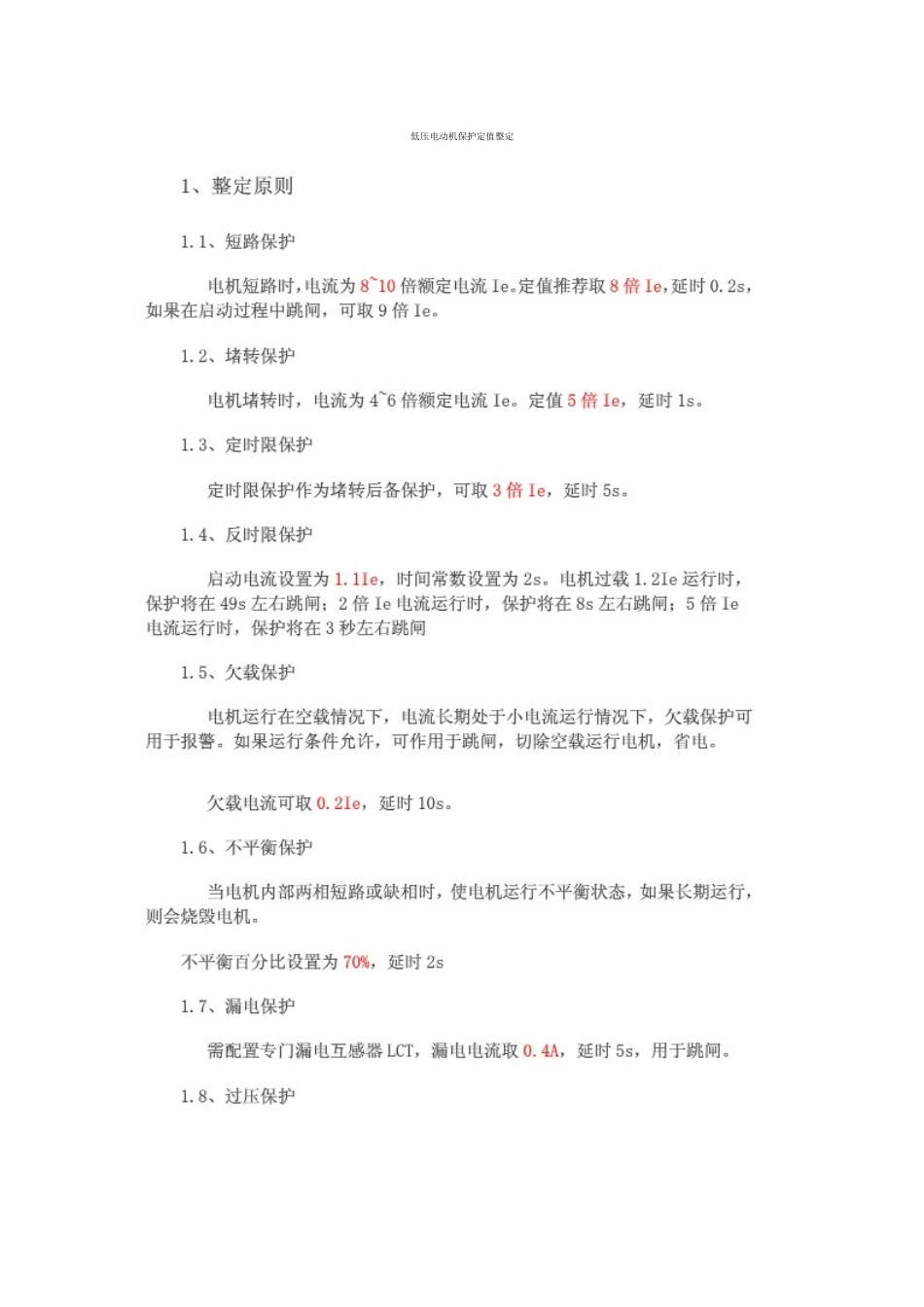

低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/nTA式中Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；nTA——电流互感器变比。2.速断低值：按躲过区外出口短路时电动机最大反馈电流计算。厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中Krel——可靠系数1.3；Kfb——区外出口短路时最大反馈电流倍数，取Kfb=6。3.动作时间整定值计算。保护固有动作时间，动作时间整定值取：速断动作时间:tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。2.动作时间t0dz计算。取：t0dz=0s。三、负序过电流保护电动机三相电流不对称时产生负序电流I2，当电动机一次回路的一相断线（高压熔断器一相熔断或电动机一相绕组开焊），电动机一相或两相绕组匝间短路，电动机电源相序接反（电流互感器TA前相序接反）等出现很大的负序电流（I2）时，负序电流保护或不平衡电流（△I）保护（国产综合保护统称负序过电流保护，而国外进口综合保护统称不平衡△I保护）延时动作切除故障。1.负序动作电流计算。电动机两相运行时，负序过电流保护应可靠动作。2.国产综合保护设置两阶段负序过电流保护时，整定计算可同时采用Ⅰ、Ⅱ段负序过电流保护。（1）负序Ⅰ段过电流保护。按躲过区外不对称短路时电动机负序反馈电流和电动机起动时出现暂态二次负序电流，以及保证电动机在较大负荷两相运行和电动机内部不对称短路时有足够灵敏度综合考虑计算。1）动作电流，采取经验公式，取：I22dz＝（0.6-1）In一般取I22dz=0.6In2）动作时间。取：t22dz＝（0.5-1）s。（2）负序Ⅱ段过电流保护。按躲过电动机正常运行时可能的最大负序电流和电动机在较小负荷时两相运行时有足够灵敏度及对电动机定子绕组匝间短路有保护功能考虑。1）动作电流，用经验公式，取：I22dz＝（0.15-0.3）In一般取I22dz=0.15In2）动作时间。一般取：t22dz＝（10-25）s。四、长起动及正序过电流保护长起动保护功能为起动过程中电动机堵转或重载起动时间过长，电动机起动超过允许的起动时间，电动机起动失败，长起动保护出口动作跳闸。如电动机起动正常，电动机起动结束后，长起动保护自动转为正常运行中的正序过电流保护（电动机运行中过负荷保护）。1.国产综合保护长起动保护（1）电动机额定起动电流计算。计算式为：Iqde=Ksta·In式中Ksta——电动机额定起动电流倍数，一般取Ksta=6-7。（2）电动机起动时间整定值计算。根据实测的正常最长起动时间计算，即：tyd=（1.2-1.5）tst.max式中tst.max——电动机正常最长起动时间。对起动时间较长的重要电动机，如送风机、吸风机、循环水泵、电动给水泵等电动机，取tyd=30s。2.国产综合保护正序过电流保护（1）动作电流整定值计算。计算式为：I1g1=Krel·In式中Krel——可靠系数，取1.3—1.5。（2）动作时间整定值计算。按电动机允许过负荷时间内保证电动机安全运行计算，如电动机在1.5Ie时允许运行420s，电动机自起动时间为10s，则可取两者中间的适中值，即t1g1=30-60s。正序保护一般可...
