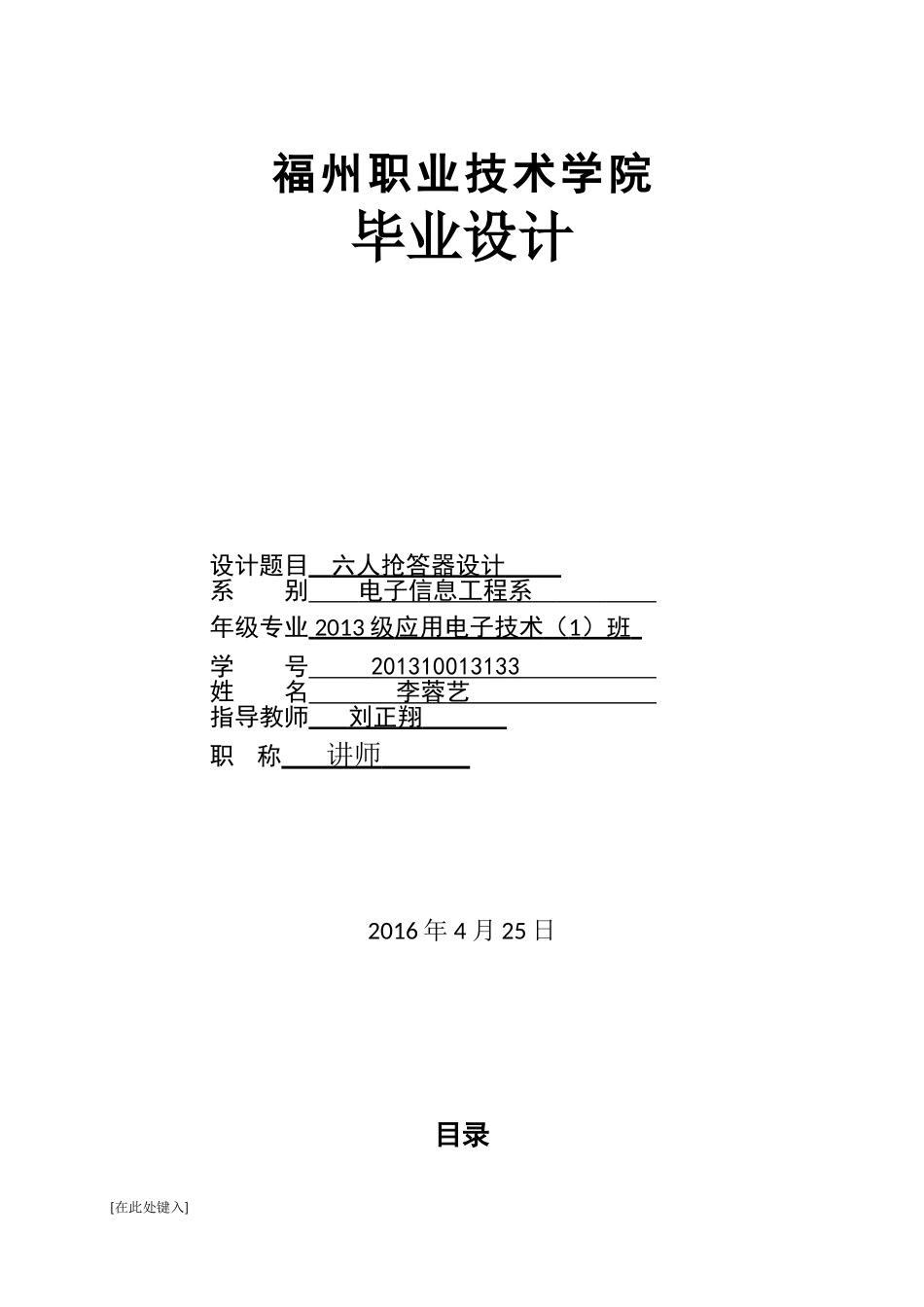

六人抢答器设计毕业论文_第1页
1/19
六人抢答器设计毕业论文_第2页
2/19
六人抢答器设计毕业论文_第3页
3/19
福州职业技术学院毕业设计设计题目六人抢答器设计系别电子信息工程系年级专业2013级应用电子技术(1)班学号201310013133姓名李蓉艺指导教师刘正翔职称讲师2016年4月25日目录[在此处键入]一、抢答器的概述.........................................................2二、设计要求..............................................................3(一)功能要求.........................................................3(二)控制要求.........................................................3(三)单片机和PLC分别做系统的比较.....................................3(四)控制特点分析....................................................4(五)PLC机型的选择步骤与原则........................................4(六)流程图...........................................................6三、PLC控制系统硬件设计..................................................11(一)I/O地址分配...................................................11(二)PLC外部接线图.................................................12四、PLC控制系统软件设计..................................................13(一)程序设计........................................................13(二)程序调试........................................................17四、总结.................................................................17参考文献.................................................................18六人抢答器设计报告[内容摘要]本文介绍了知识竞赛抢答器,阐述了控制方案。实现抢答器功能的方式有多种,可以采用早期的模拟电路、数字电路或模数混合电路。近年来随着科技的飞速发展,单片机、PLC的应用不断地走向深入,同时带动传统的控制检测技术的不断更新。同时根据知识竞赛抢答器的控制要求和特点,确定PLC的输入输出分配,并进行现场调试。1[关键词]PLC知识竞赛抢答器PLC程序设计一、抢答器的概述知识竞赛抢答器,顾名思义就是用于比赛时,跟对手比反应时间,思维运转快慢的新型电器。随着社会科技技术的不断发展,他的应用场合也随之增加;技术含量大大提升;更加方便可靠。目前,形式多样、功能完备的抢答器已广泛应用于电视台、商业机构、学校及企事业单位,它为各种竞赛增添了刺激性、娱乐性,在一定程度上丰富了人们的业余生活。用PLC进行知识竞赛抢答器设计,其控制方便,灵活,只要改变输入PLC的控制程序,便可改变竞赛抢答器的抢答方案。可编程控制器是一种新型的通用自动化控制装置,它将传统的继电器控制技术、计算机技术和通讯技术融为一体,具有控制功能强,可靠性高,使用灵活方便,易于扩展等优点而应用越来越广泛。可编程控制器(ProgrammableLogicController)即PLC。现已广泛应用于工业控制的各个领域。他以微处理为核心,用编写的程序不仅可以进行逻辑控制,还可以定时,计数和算术运算等,并通过数字量和模拟量的输入/输出来控制机械设备或生产过程。美国电气制造商协会经过4年调查,与1980年将其正式命名为可编程控制器(ProgrammableController),简写为PC。后来由于PC这个名称常常被用来称呼个人电脑(PersonalComputer),为了区别,现在也把可编程控制器称为PLC。二、设计要求(一)功能要求实用抢答器的这一产品是各种竞赛活动中不可缺少的设备,无论是学校、工厂、军队还是益智性电视节目,都会举办各种各样的智力竞赛,都会用到抢答器。目前市场上已有的各种各样的智力竞赛抢答器绝大多数是早期设计的,只具有抢答锁定功能的一个电路以模拟电路、数字电路或者模拟电路与数字电路相结合的产品,这部分抢答器已相当成熟。现在的抢答器具有倒计时、定时、自动(或手动)复位、报警(即声响提示,有的以音乐的方式来体现)、屏幕显示、按键发光等多种功能。但功能越多的电路相对来说就越复杂且成本偏高,故障高,显示方式简单(有的甚至没有显示电路),无法判断提前抢按按钮的2行为,不便于电路升级换代。本设计要求就是利...
