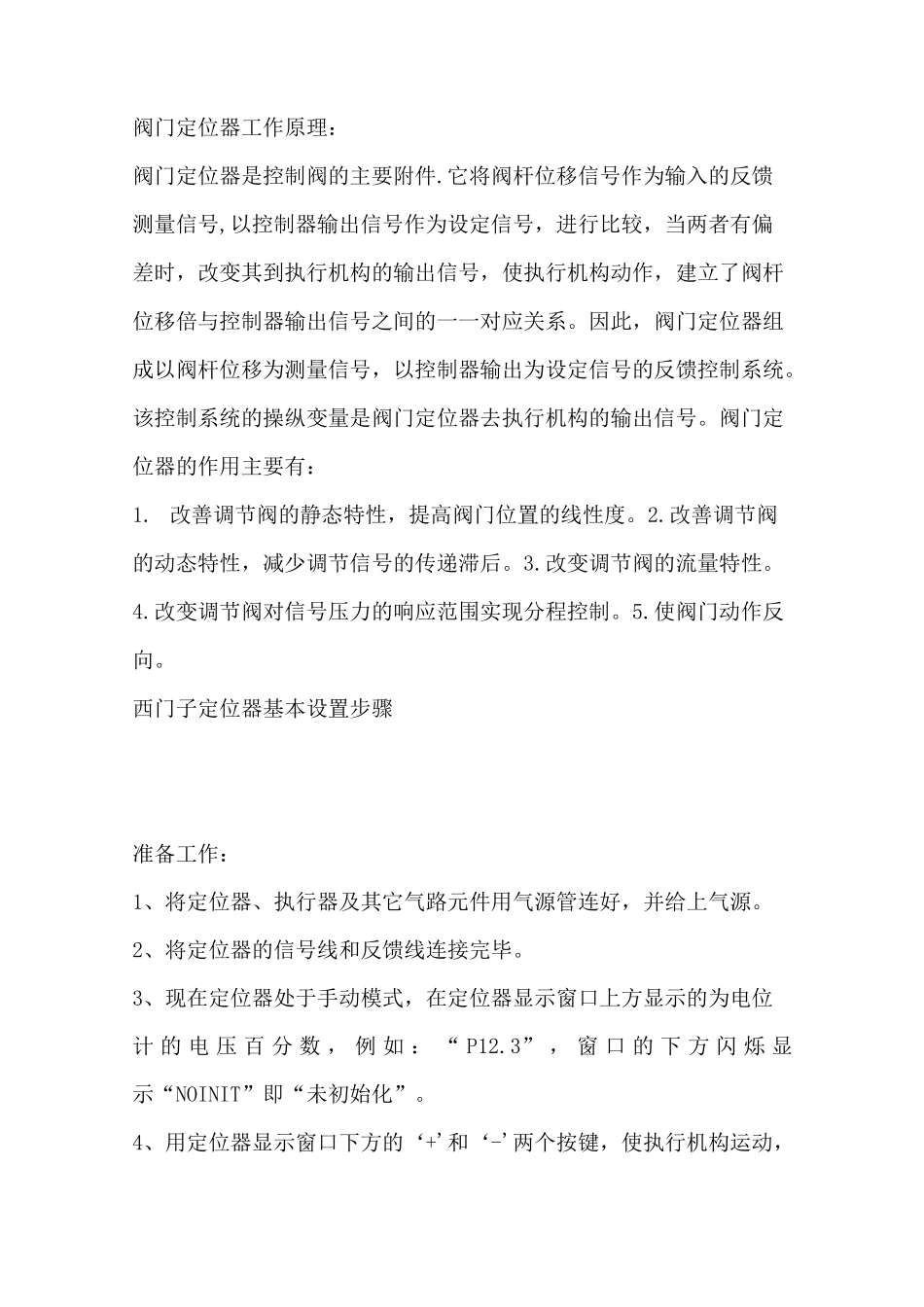

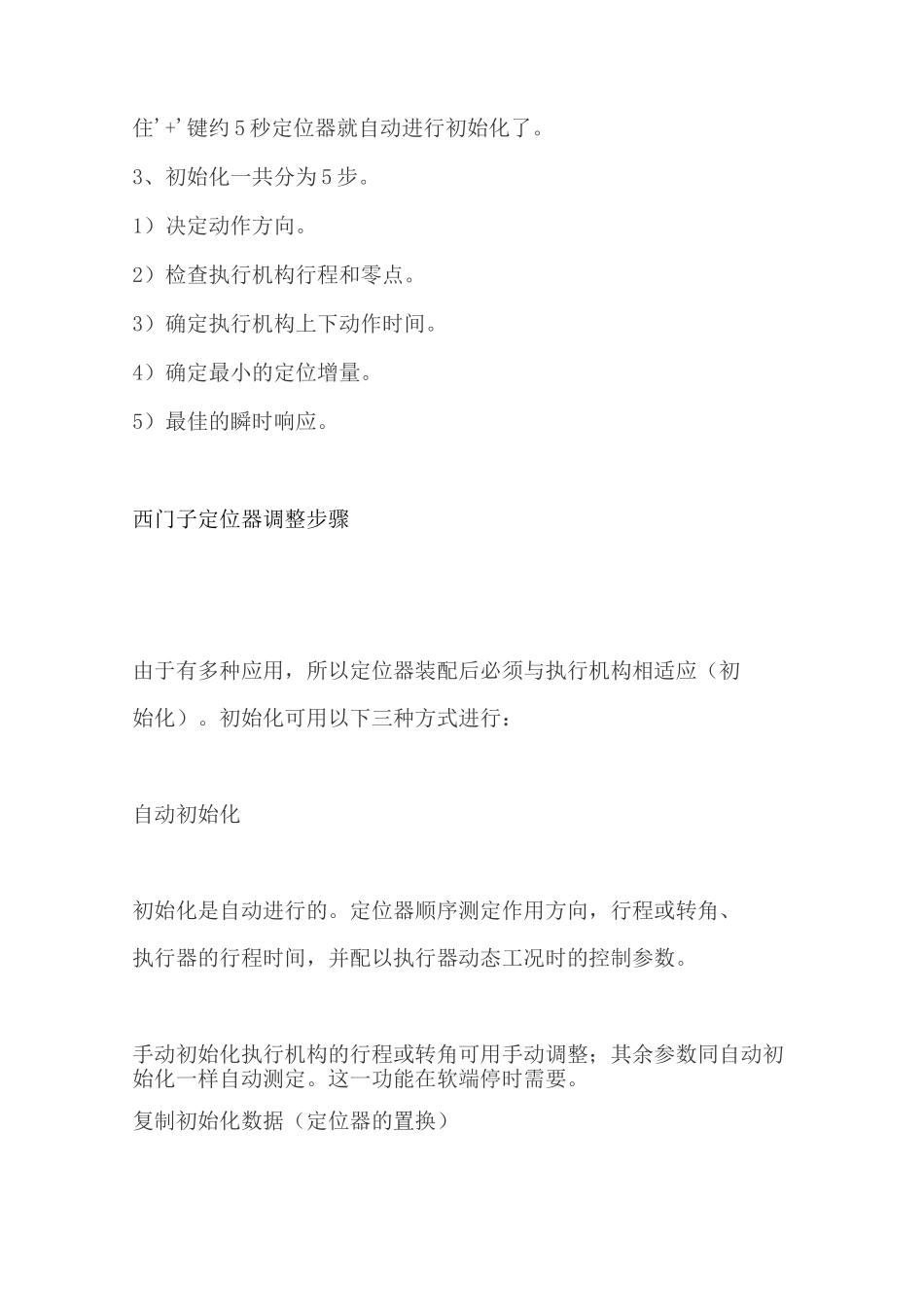

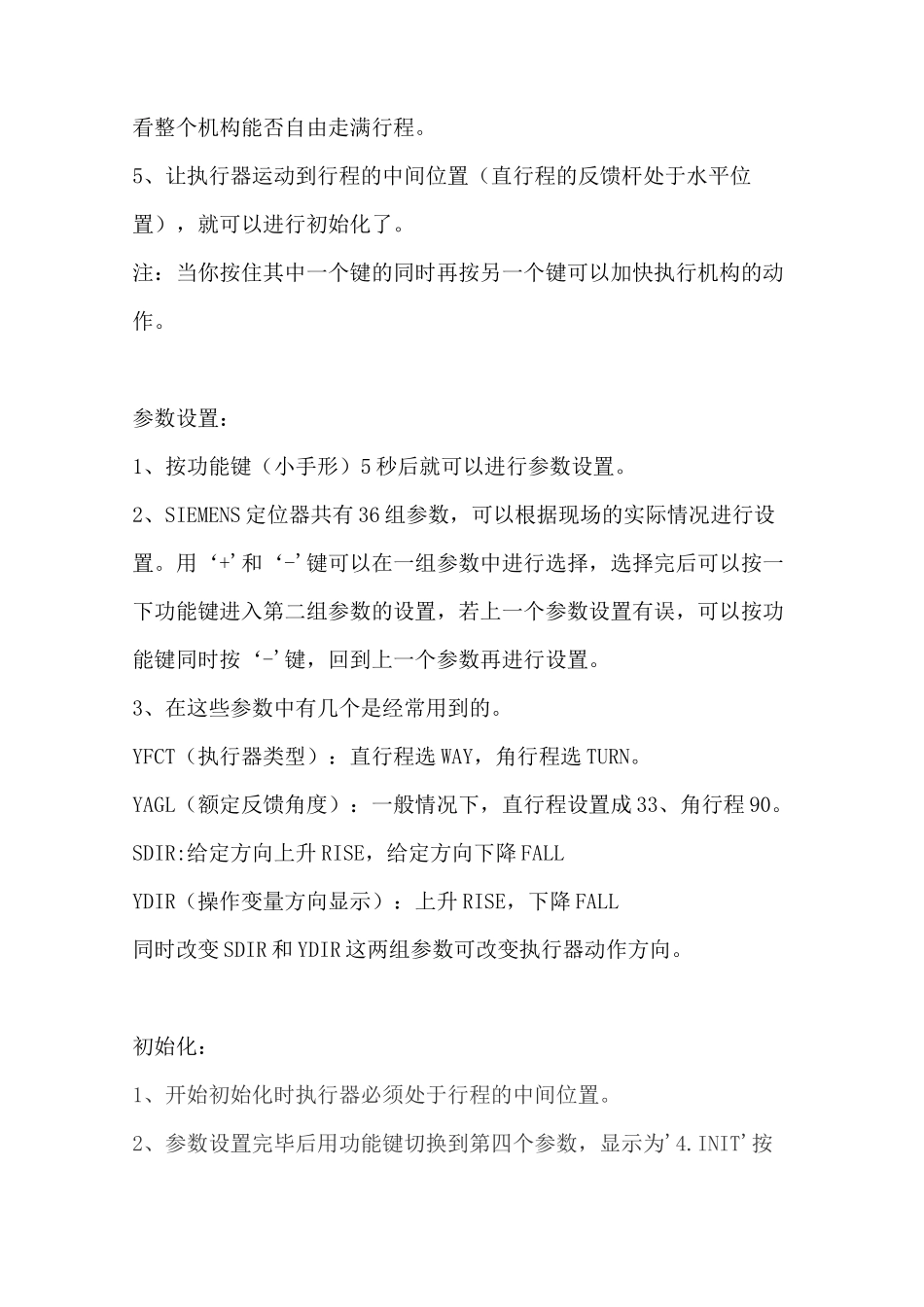

阀门定位器工作原理：阀门定位器是控制阀的主要附件.它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移倍与控制器输出信号之间的一一对应关系。因此，阀门定位器组成以阀杆位移为测量信号，以控制器输出为设定信号的反馈控制系统。该控制系统的操纵变量是阀门定位器去执行机构的输出信号。阀门定位器的作用主要有：1.改善调节阀的静态特性，提高阀门位置的线性度。2.改善调节阀的动态特性，减少调节信号的传递滞后。3.改变调节阀的流量特性。4.改变调节阀对信号压力的响应范围实现分程控制。5.使阀门动作反向。西门子定位器基本设置步骤准备工作：1、将定位器、执行器及其它气路元件用气源管连好，并给上气源。2、将定位器的信号线和反馈线连接完毕。3、现在定位器处于手动模式，在定位器显示窗口上方显示的为电位计的电压百分数，例如：“P12.3”，窗口的下方闪烁显示“NOINIT”即“未初始化”。4、用定位器显示窗口下方的‘+'和‘-'两个按键，使执行机构运动，看整个机构能否自由走满行程。5、让执行器运动到行程的中间位置（直行程的反馈杆处于水平位置），就可以进行初始化了。注：当你按住其中一个键的同时再按另一个键可以加快执行机构的动作。参数设置：1、按功能键（小手形）5秒后就可以进行参数设置。2、SIEMENS定位器共有36组参数，可以根据现场的实际情况进行设置。用‘+'和‘-'键可以在一组参数中进行选择，选择完后可以按一下功能键进入第二组参数的设置，若上一个参数设置有误，可以按功能键同时按‘-'键，回到上一个参数再进行设置。3、在这些参数中有几个是经常用到的。YFCT（执行器类型）：直行程选WAY，角行程选TURN。YAGL（额定反馈角度）：一般情况下，直行程设置成33、角行程90。SDIR:给定方向上升RISE，给定方向下降FALLYDIR（操作变量方向显示）：上升RISE，下降FALL同时改变SDIR和YDIR这两组参数可改变执行器动作方向。初始化：1、开始初始化时执行器必须处于行程的中间位置。2、参数设置完毕后用功能键切换到第四个参数，显示为'4.INIT'按住'+'键约5秒定位器就自动进行初始化了。3、初始化一共分为5步。1）决定动作方向。2）检查执行机构行程和零点。3）确定执行机构上下动作时间。4）确定最小的定位增量。5）最佳的瞬时响应。西门子定位器调整步骤由于有多种应用，所以定位器装配后必须与执行机构相适应（初始化）。初始化可用以下三种方式进行：自动初始化初始化是自动进行的。定位器顺序测定作用方向，行程或转角、执行器的行程时间，并配以执行器动态工况时的控制参数。手动初始化执行机构的行程或转角可用手动调整；其余参数同自动初始化一样自动测定。这一功能在软端停时需要。复制初始化数据（定位器的置换）对具有HART功能的定位器，其初始化数据可以读出并传送到另一个定位器。因此，更换一台故障定位器，不会因为初始化而中断生产过程。初始化之前，你只需对定位器设置很少参数。其余参数带有缺值，通常不必修改。只要你遵循如下几点，调试不会有任何问题。注：同时按下丨键和键，你可以返回前一参数。『直行程执行器调试准备』1、用相应的安装配件安装定位器。注意：杠杆比率开关的位置对定位器非常重要。冲程杆比率开关位置5〜20mm短33°（及以下）25〜35mm短90°（及以上）40〜130mm长90°（及以上）2、推动杆上驱动销钉的位置，到达额定冲程的位置或更高的一个刻度位置后，用螺帽拧紧驱动销钉。3、用气动管缆连接定位器与执行机构，给定位器提供气源。4、连接相应的电流或电压源。5、现在定位器处于“Pmanual”方式。在显示屏上一行显示当前电位计的百分比电压值(P),例如“P37.5”,显示屏下行“NOINI”在闪烁，显示：［孵阳曲6、通过丨键和键移动执行机构达到每一个最终位置，来检查机械装置是否可在全部调整范围内自由移动。注：当你保持第一方向键向下按压的同时下压另一方向键时，可快速移动执行机构7、现在移动执行器，使杆达到水平位置，显示屏将显示一个介于P48.0到P52.0之间的值。如果不是这种情况，调整磨擦夹紧单元...
