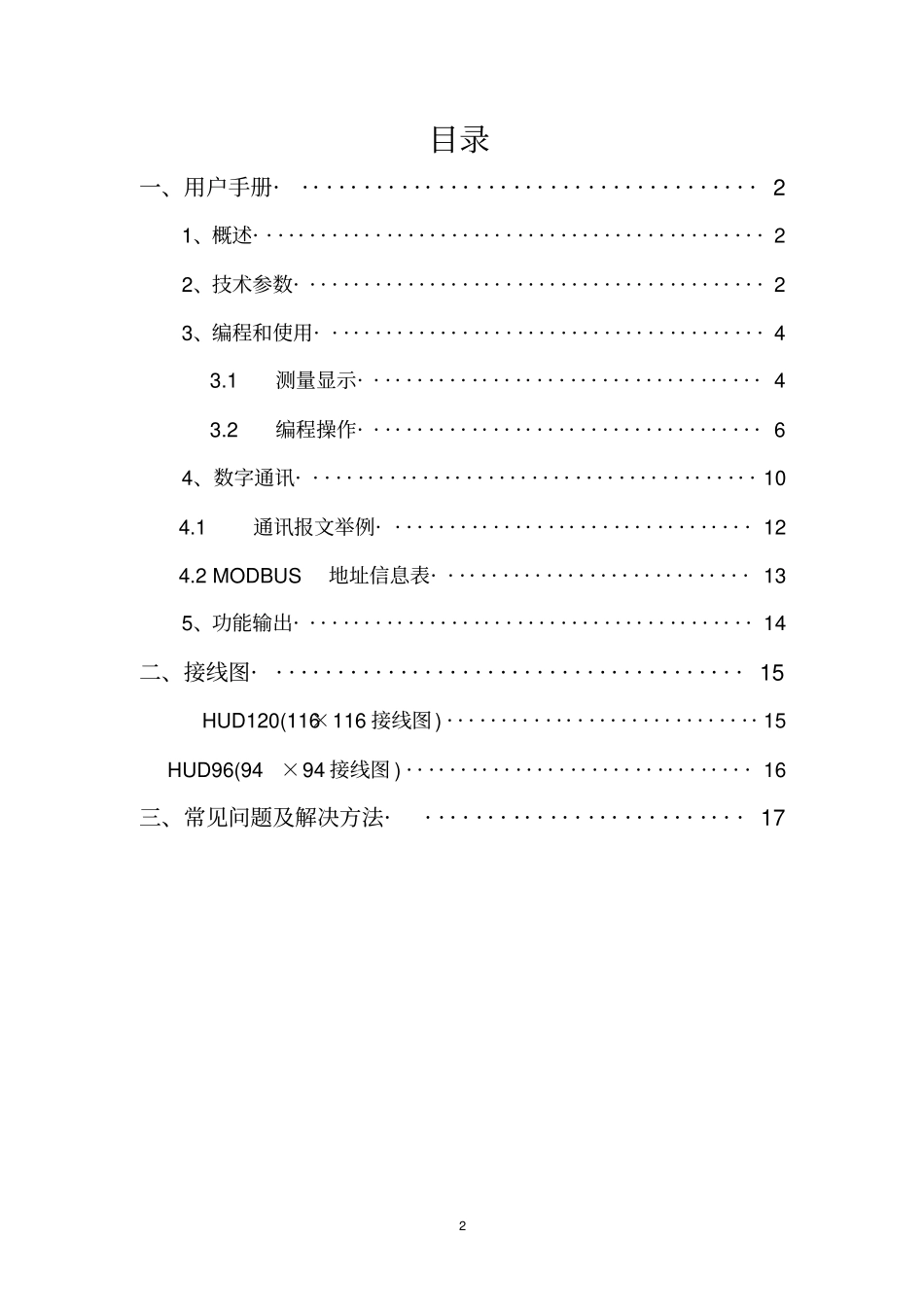

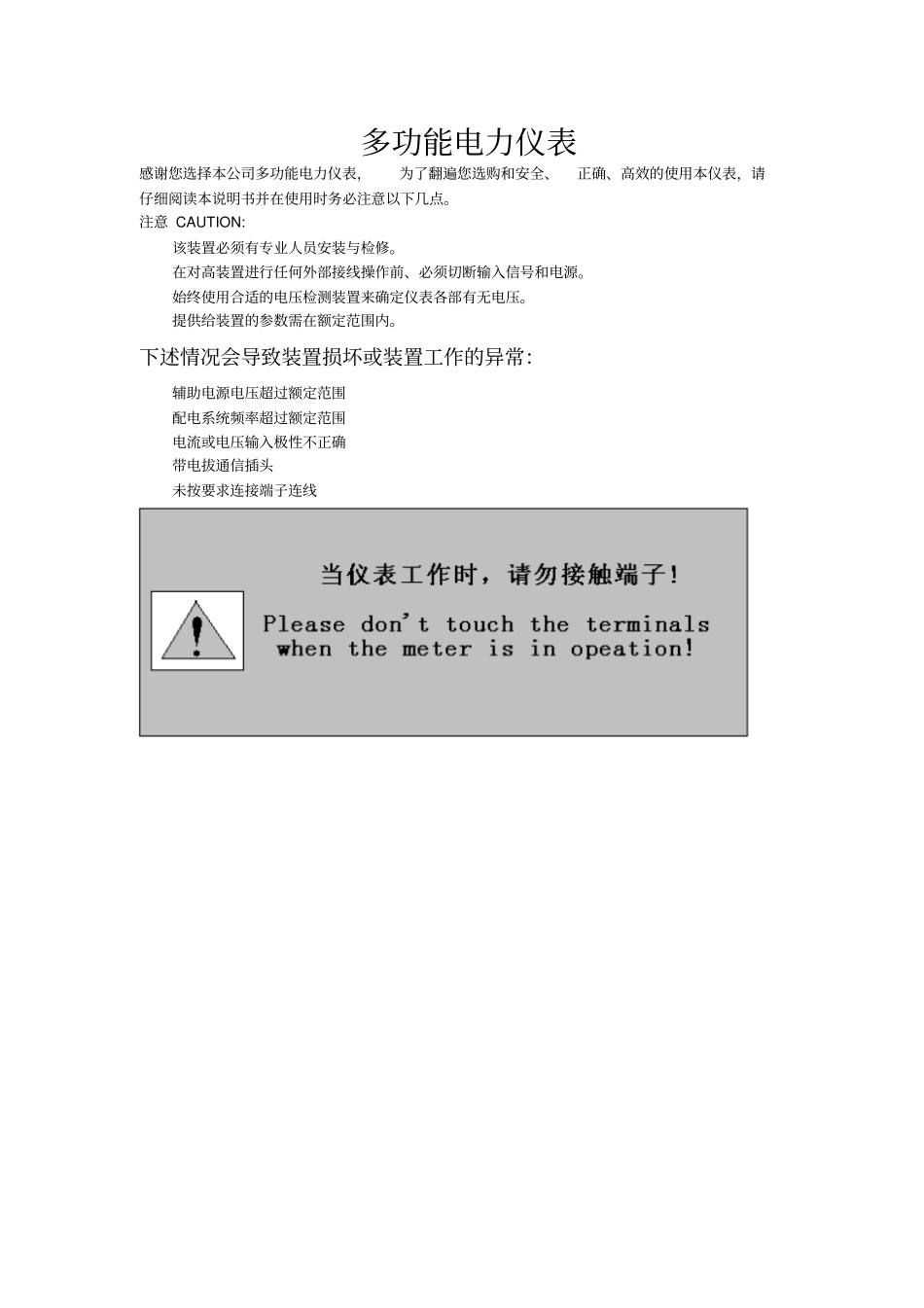

多功能电力仪表感谢您选择本公司多功能电力仪表，为了翻遍您选购和安全、正确、高效的使用本仪表，请仔细阅读本说明书并在使用时务必注意以下几点。注意CAUTION:该装置必须有专业人员安装与检修。在对高装置进行任何外部接线操作前、必须切断输入信号和电源。始终使用合适的电压检测装置来确定仪表各部有无电压。提供给装置的参数需在额定范围内。下述情况会导致装置损坏或装置工作的异常：辅助电源电压超过额定范围配电系统频率超过额定范围电流或电压输入极性不正确带电拔通信插头未按要求连接端子连线2目录一、用户手册······································21、概述···············································22、技术参数···········································23、编程和使用·········································43.1测量显示·····································43.2编程操作·····································64、数字通讯··········································104.1通讯报文举例··································124.2MODBUS地址信息表·····························135、功能输出··········································14二、接线图·······································15HUD120(116×116接线图)·····························15HUD96(94×94接线图)································16三、常见问题及解决方法···························173一、用户手册1、概述多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级、实现LED现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU通讯协议。外形代号名称测量显示辅助功能42方形多功能电力仪表三相电压、三相电流、总有功功率、总无功功率、总功率因素、频率、有功电能、无功电能3排LED分页显示数字通讯、电能脉冲输出96方形72方形6方形数字通讯2、技术参数性能参数输入测量显示网络三相三线、三相四线电压额定值AC100V、400V（订货时请说明）过负荷持续：1.2倍瞬时：10倍/10s功耗<1VA(每相)阻抗>500KΩ精度RMS测量，精度等级0.5电流额定值AC1A、5A（订货时请说明）过负荷持续：1.2倍瞬时：10倍/10s功耗<0.4VA(每相)阻抗<2mΩ精度RMS测量，精度等级0.5频率40～60Hz，精度0.1Hz功率有功、无功，精度1.5级电能四象限计量，有功精度1.5级，无功精度2级显示可编程、切换、循环（LED）显示电源工作范围AC/DC85～270V功耗≤5VA输出数字接口RS-485、MODBUS-RTU协议脉冲输出2路电能脉冲输出环境工作环境-10～55℃储存环境-20～75℃安全耐压输入电源>2KV,输入输出>2KV，电源输出>1KV绝缘输入、输出、电源对机壳>5MΩ1)辅助电源：功能电力仪表具备通用的（AC/DC）电源输入接口，若不作特殊声明，提供的是AC/DC85～270V电源接口的标准产品，保证所提供的电源使用于该系列的产品，以防止损坏产品。（DC供电时“1”为正，“2”为负）注:采用交流供电时，建议在火线一侧安装1A保险丝电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。42)输入信号：多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时安全一致对称，其具有多种接线方式。适用于不同的负载形式。注：具体接线及仪表参数（脉冲常...
