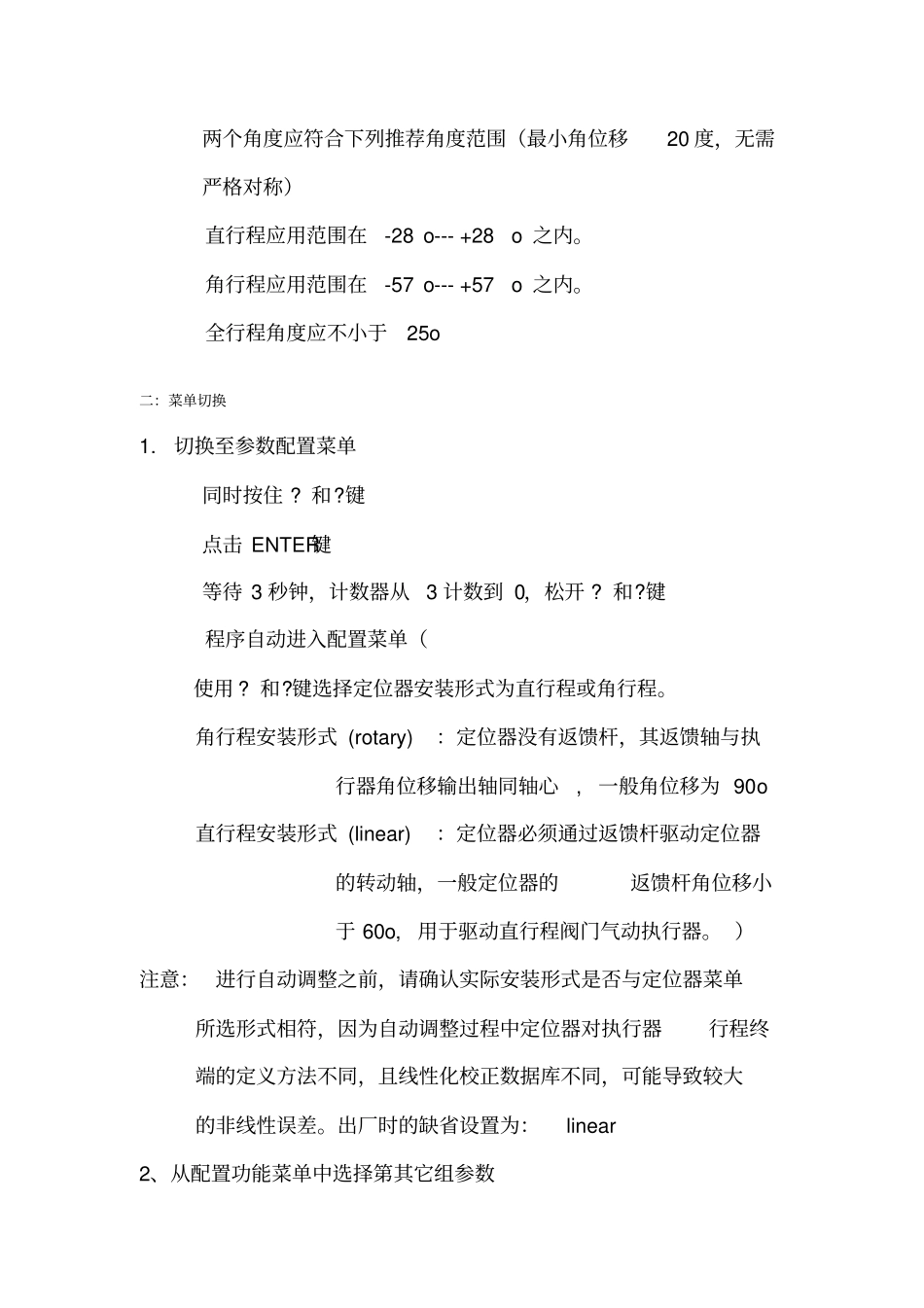

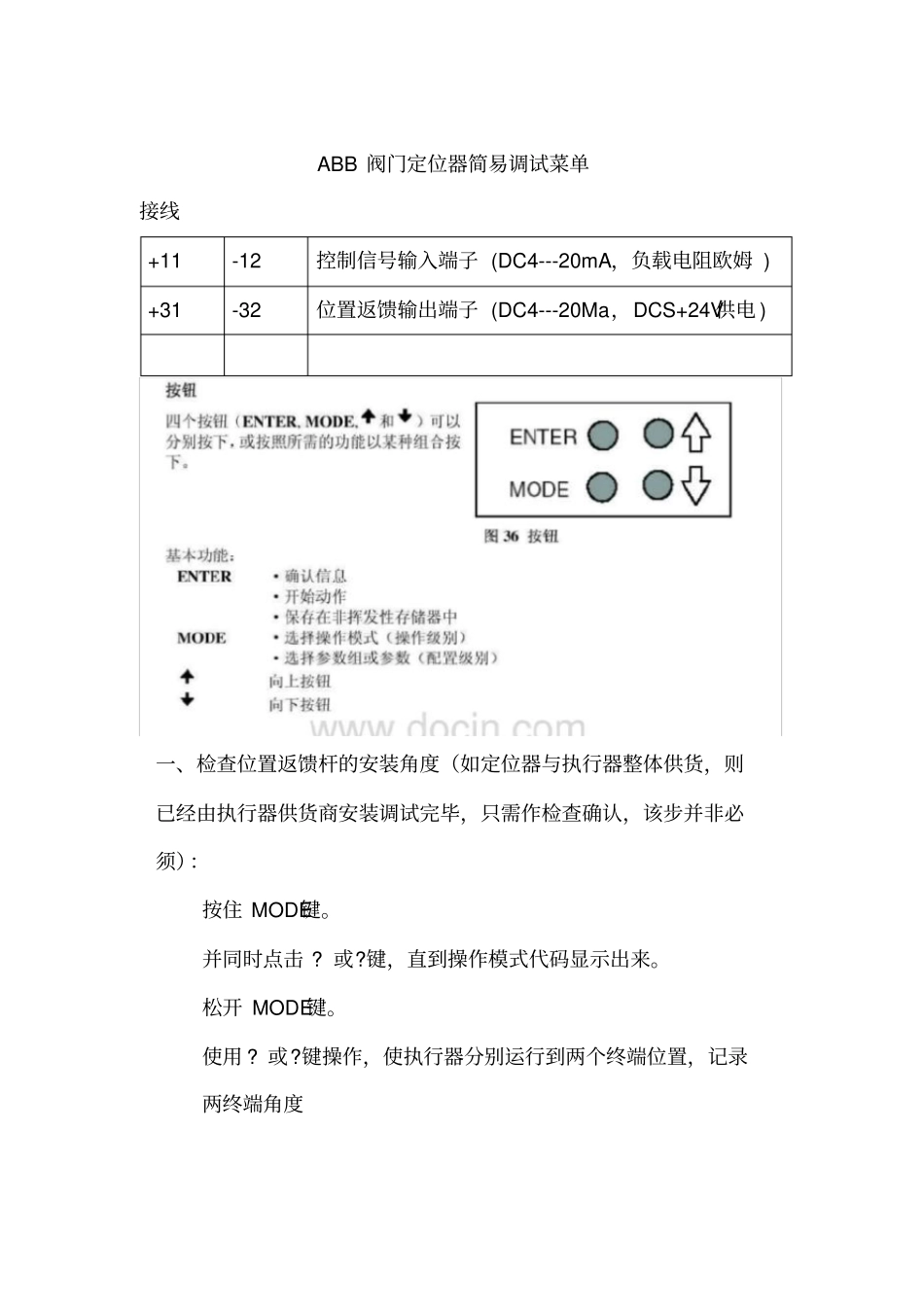

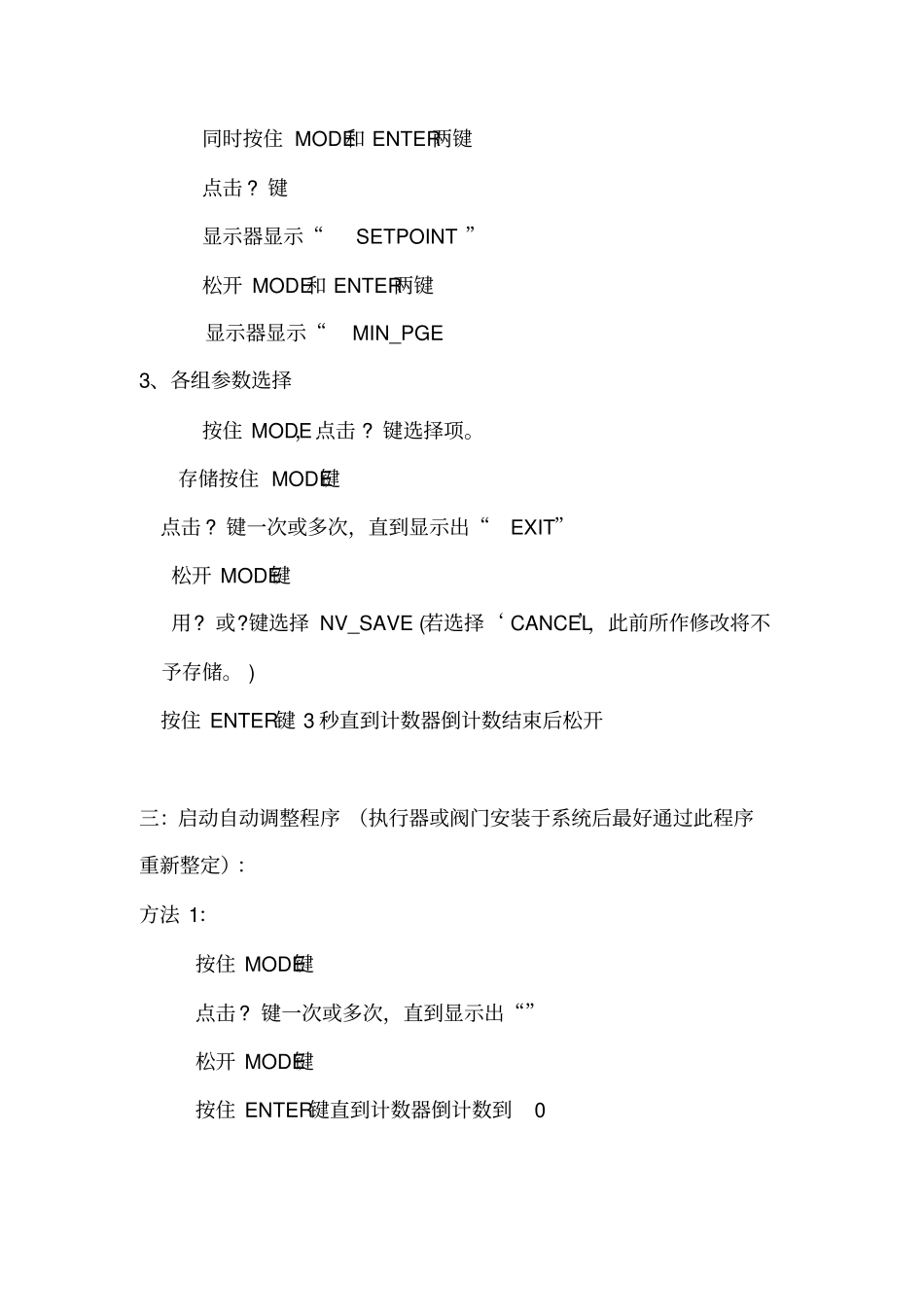

ABB阀门定位器简易调试菜单接线+11-12控制信号输入端子(DC4---20mA，负载电阻欧姆)+31-32位置返馈输出端子(DC4---20Ma，DCS+24V供电)一、检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：按住MODE键。并同时点击?或?键，直到操作模式代码显示出来。松开MODE键。使用?或?键操作，使执行器分别运行到两个终端位置，记录两终端角度两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）直行程应用范围在-28o---+28o之内。角行程应用范围在-57o---+57o之内。全行程角度应不小于25o二：菜单切换1.切换至参数配置菜单同时按住?和?键点击ENTER键等待3秒钟，计数器从3计数到0，松开?和?键程序自动进入配置菜单（使用?和?键选择定位器安装形式为直行程或角行程。角行程安装形式(rotary)：定位器没有返馈杆，其返馈轴与执行器角位移输出轴同轴心,一般角位移为90o直行程安装形式(linear)：定位器必须通过返馈杆驱动定位器的转动轴，一般定位器的返馈杆角位移小于60o,用于驱动直行程阀门气动执行器。）注意：进行自动调整之前，请确认实际安装形式是否与定位器菜单所选形式相符，因为自动调整过程中定位器对执行器行程终端的定义方法不同，且线性化校正数据库不同，可能导致较大的非线性误差。出厂时的缺省设置为：linear2、从配置功能菜单中选择第其它组参数同时按住MODE和ENTER两键点击?键显示器显示“SETPOINT”松开MODE和ENTER两键显示器显示“MIN_PGE3、各组参数选择按住MODE，点击?键选择项。存储按住MODE键点击?键一次或多次，直到显示出“EXIT”松开MODE键用?或?键选择NV_SAVE(若选择‘CANCEL’，此前所作修改将不予存储。)按住ENTER键3秒直到计数器倒计数结束后松开三：启动自动调整程序（执行器或阀门安装于系统后最好通过此程序重新整定）：方法1：按住MODE键点击?键一次或多次，直到显示出“”松开MODE键按住ENTER键直到计数器倒计数到0松开ENTER键，自动调整程序开始运行(显示器显示正在进行的程序语句号)。自动调整程序顺利结束后，显示器显示“COMPLETE”。四：存储设定结果：按住MODE键点击?键一次或多次，直到显示出“”松开MODE键用?或?键选择NV_SAVE(若选择‘CANCEL’，此前所作修改将不予存储。)按住ENTER键3秒直到计数器倒计数结束后松开前面所进行的设定和自动调整中所测得的参数将存储在EEPROM中，定位器转换到先前所选择的运行级操作模式。五：运行级操作模式的选择1.0模式：自适应控制模式按住MODE键点击?键一次或多次，直到显示出“CTRL_ADP”松开MODE键显示器显示阀位百分数如“%POSITION”模式：固定控制模式按住MODE键点击?键一次或多次，直到显示出“CTRL_FIX”松开MODE键显示器显示阀位百分数如“%POSITION”模式：在执行器的实际全行程范围内手动控制按住MODE键点击?键一次或多次，直到显示出“MANUAL”松开MODE键显示器显示阀位百分数如“%POSITION”使用?或?键进行手动控制。先按住?键，再按住?键(始终按住?键)，执行器将快速开启先按住?键，再按住?键(始终按住?键)，执行器将快速关闭模式：在定位器的检测范围内手动控制按住MODE键点击?键一次或多次，直到显示出“MAN_SENS”松开MODE键显示器显示返馈杆所处角度位置如“oSENS_POS”使用?或?键进行手动控制。先按住?键，再按住?键，执行器将快速开启先按住?键，再按住?键，执行器将快速关闭六：表格三级功能分类及显示器文字描述功能描述CTRL_ADP选择自适应控制方式(远操)CTRL_FIX选择固定控制方式(远操)MANUL切换至现场按键操作(开或关)MAN_SENS用于检测位移范围是否合适一般情况下选择进行远方自动控制。只有在执行器实际行程非常小而执行器速度太快，控制发生振荡时选择控制模式，但其控制精度较低。操作模式中的和均可运用键盘开启或关闭执行器，但专用于手操，而专用于检测定位器返馈杆实际运行范围是否超出传感器的最大检测范围，以便校正返馈杆的连接，取得最佳的控制效果。1.参数配置级参数配置共分11组，用，为PARAMETER首字母)表示，而每一组又分若干项，如分,,共5项，分,,共8项。有些项中又可分若干分项以...
