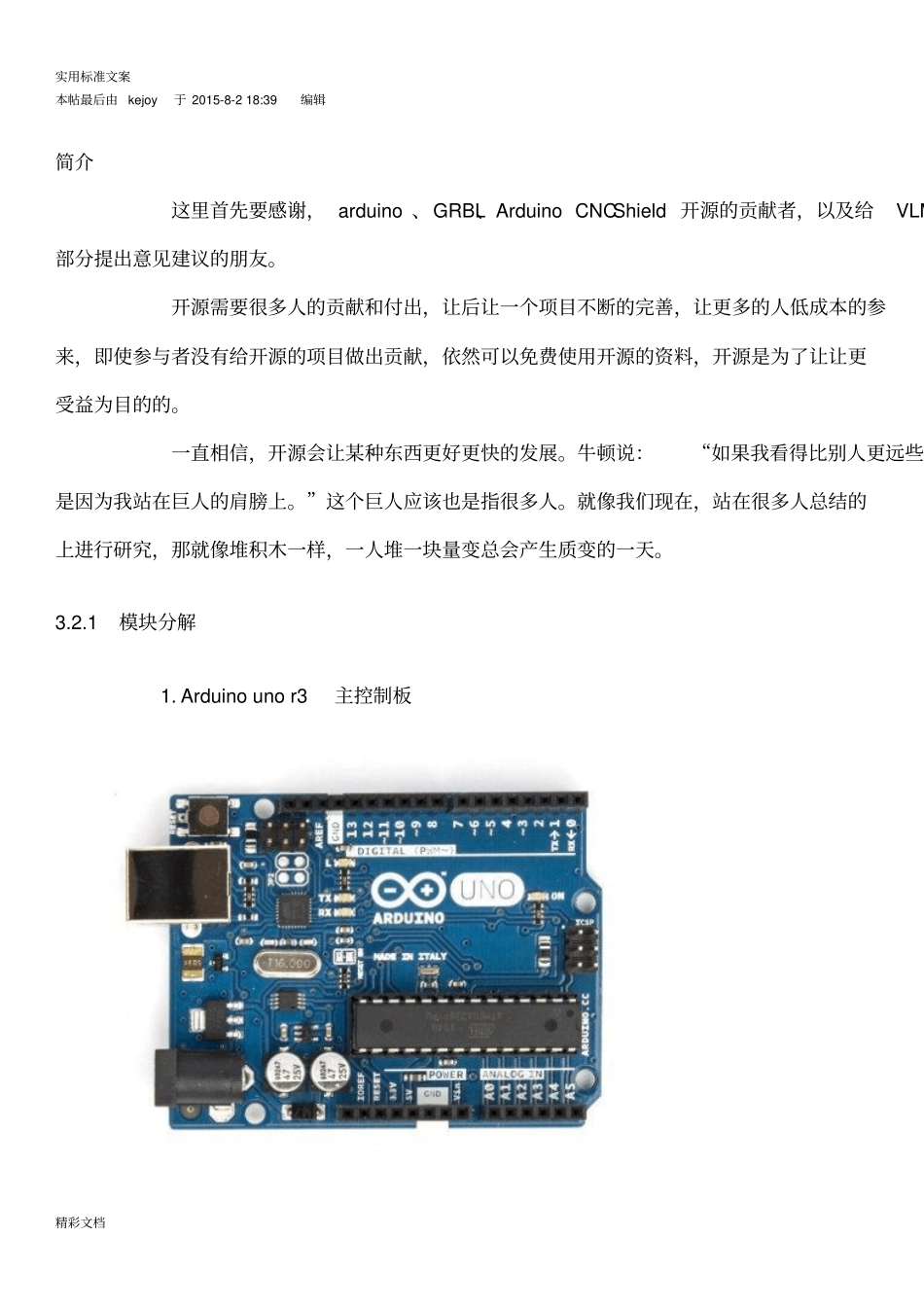

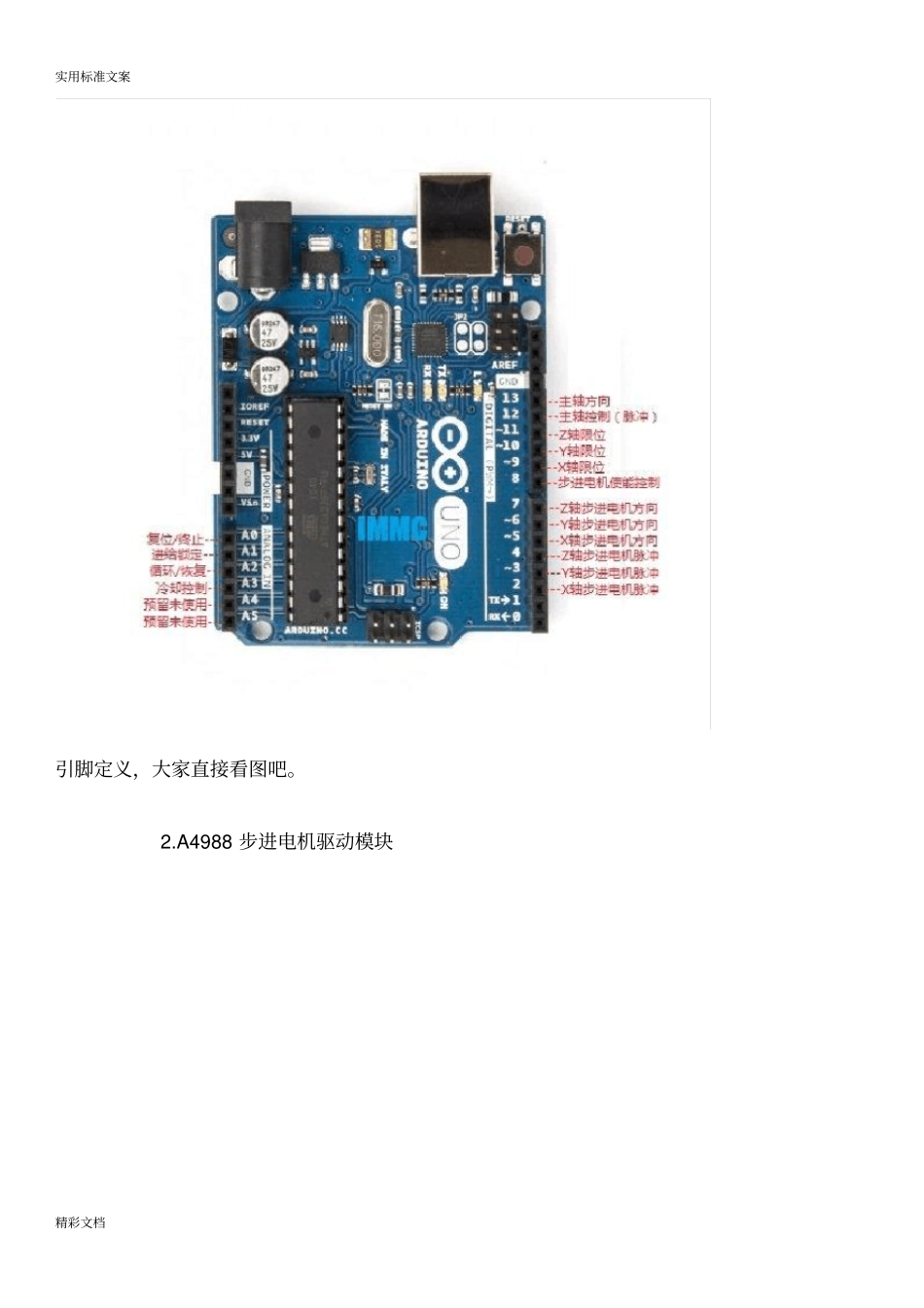

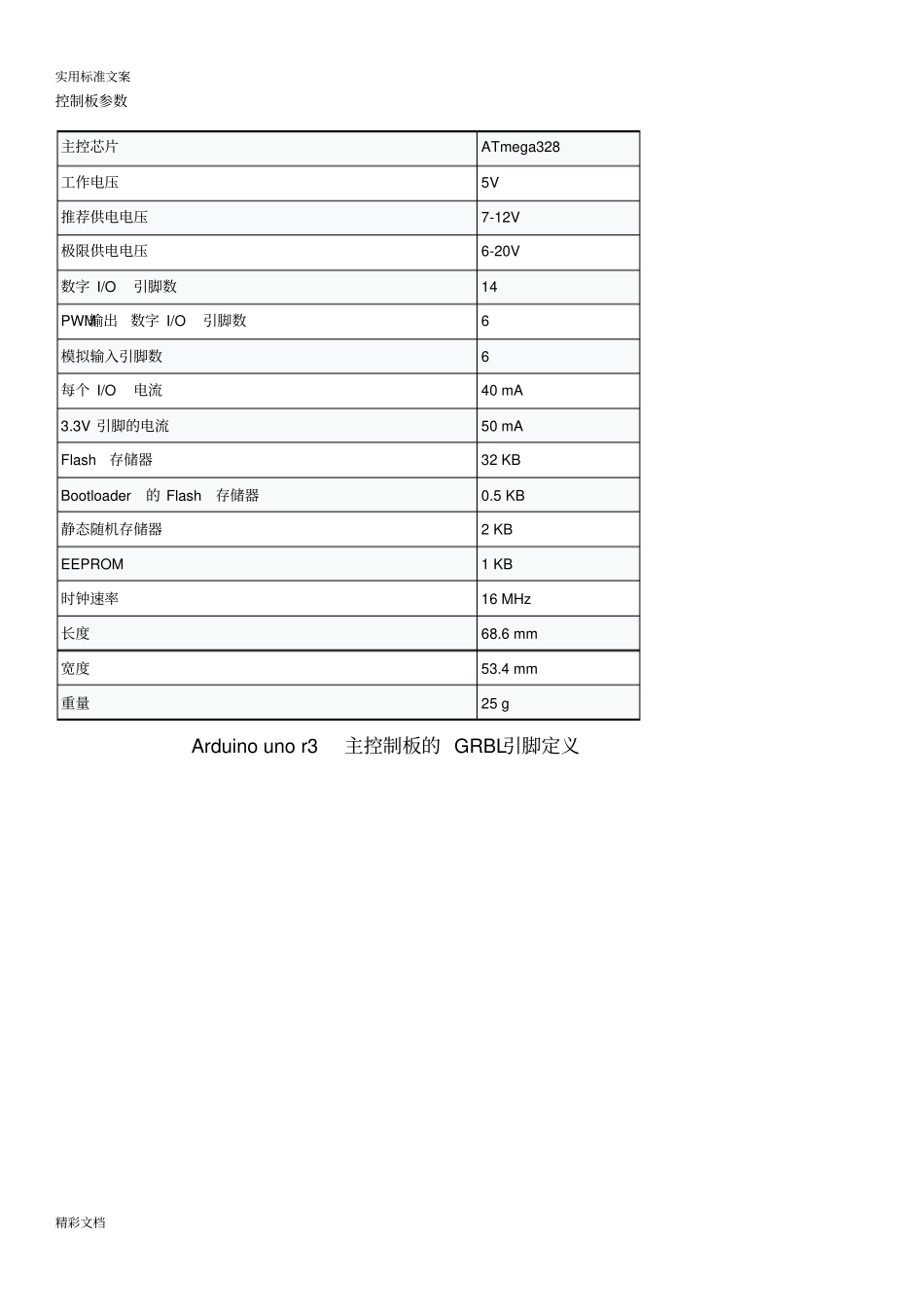

实用标准文案精彩文档本帖最后由kejoy于2015-8-218:39编辑简介这里首先要感谢，arduino、GRBL、ArduinoCNCShield开源的贡献者，以及给VLM部分提出意见建议的朋友。开源需要很多人的贡献和付出，让后让一个项目不断的完善，让更多的人低成本的参来，即使参与者没有给开源的项目做出贡献，依然可以免费使用开源的资料，开源是为了让让更受益为目的的。一直相信，开源会让某种东西更好更快的发展。牛顿说：“如果我看得比别人更远些是因为我站在巨人的肩膀上。”这个巨人应该也是指很多人。就像我们现在，站在很多人总结的上进行研究，那就像堆积木一样，一人堆一块量变总会产生质变的一天。3.2.1模块分解1.Arduinounor3主控制板实用标准文案精彩文档控制板参数主控芯片ATmega328工作电压5V推荐供电电压7-12V极限供电电压6-20V数字I/O引脚数14PWM输出数字I/O引脚数6模拟输入引脚数6每个I/O电流40mA3.3V引脚的电流50mAFlash存储器32KBBootloader的Flash存储器0.5KB静态随机存储器2KBEEPROM1KB时钟速率16MHz长度68.6mm宽度53.4mm重量25gArduinounor3主控制板的GRBL引脚定义实用标准文案精彩文档引脚定义，大家直接看图吧。2.A4988步进电机驱动模块实用标准文案精彩文档输入电压8~35V最小驱动电压8V，输出驱动能力最大35V，2A。功能及优点低RDS(开)输出自动电流衰减模式检测/选择混合与慢电流衰减模式对低功率耗散同步整流内部UVLO交叉电流保护3.3及5V兼容逻辑电源过热关机电路接地短路保护加载短路保护实用标准文案精彩文档五个可选的步进模式：全、1/2、1/4、1/8及1/16A4988引脚定义引脚定义直接上图。3.arduinocncshieldV3扩展板实用标准文案精彩文档输入电压范围12~36V。GBRL专用cnc模块，完全兼容GBRL的arduinounor3接口和A4988步进电机驱动模块接口。引脚定义实用标准文案精彩文档模块直接插在arduinounor3控制板上，A4988驱动模块直接插在此板上，注意模块方向扩展板识En引脚.细分设置实用标准文案精彩文档扩展板共划分为4个步进电机安装区个区域设置相同。使用跳线帽将对应两个排针短接。0代表不短接，1代表短接。M0M1M2细分000全细分1001/2细分0101/4细分1101/8细分1111/16细分这里推荐1/16细分，因为在进行激光雕刻时，速度比较慢，步进电机低速震动较大，需要更高的降低震动。4.继电器模块实用标准文案精彩文档控制信号5V，光耦隔离，带常开、常闭（可实现高、低电平触发）或直接高低电平触发，带安装继电器最大输出：直流30V/10A，交流250V/10A引脚定义如图实用标准文案精彩文档3.2.2模块接线主控制器-扩展板-驱动板堆叠主控制器实用标准文案精彩文档堆叠上扩展板实用标准文案精彩文档插上细分跳线帽插上驱动板实用标准文案精彩文档X轴双驱，接法连线图实用标准文案精彩文档实用标准文案精彩文档机械,电子,激光雕刻机,硬件,接线P50707-213745.jpg(996.67KB,下载次数:0)实用标准文案精彩文档实用标准文案精彩文档
