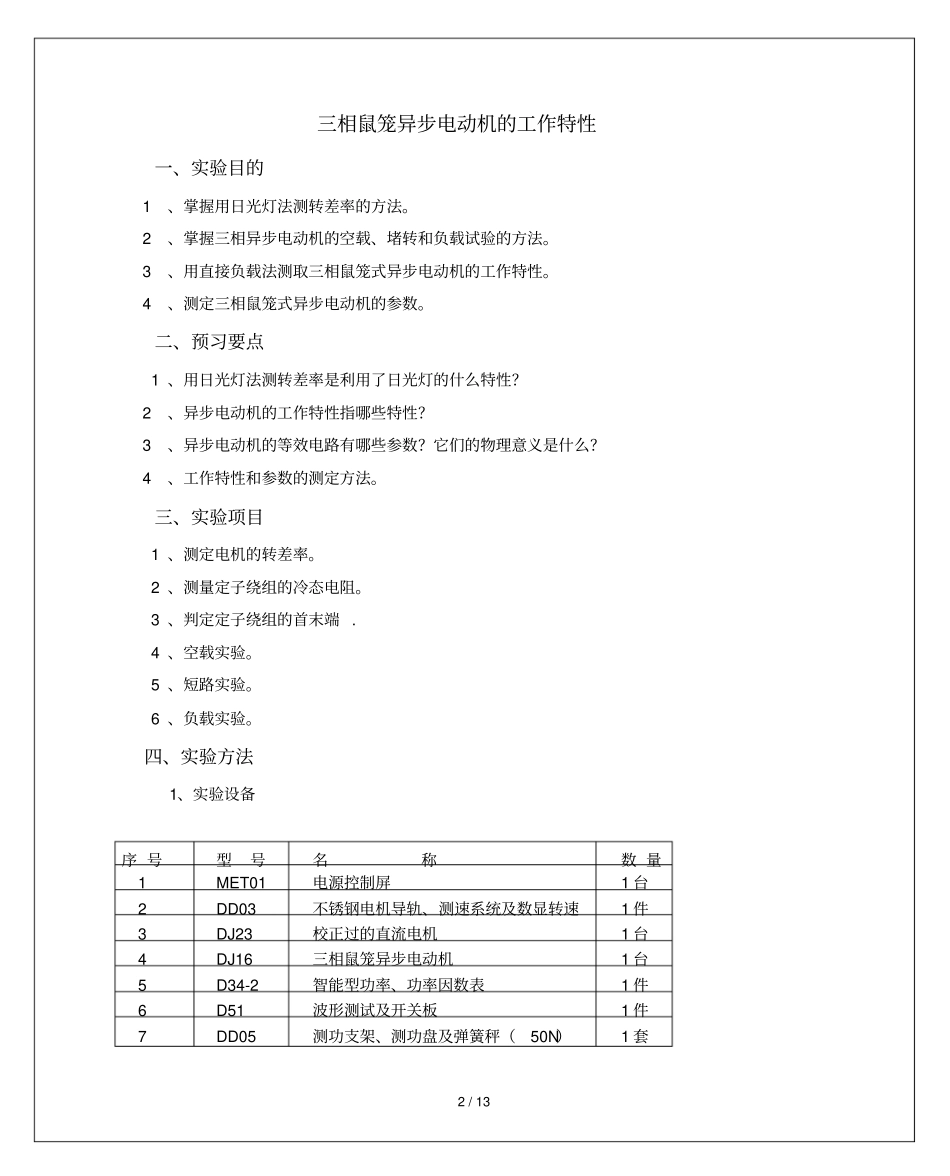

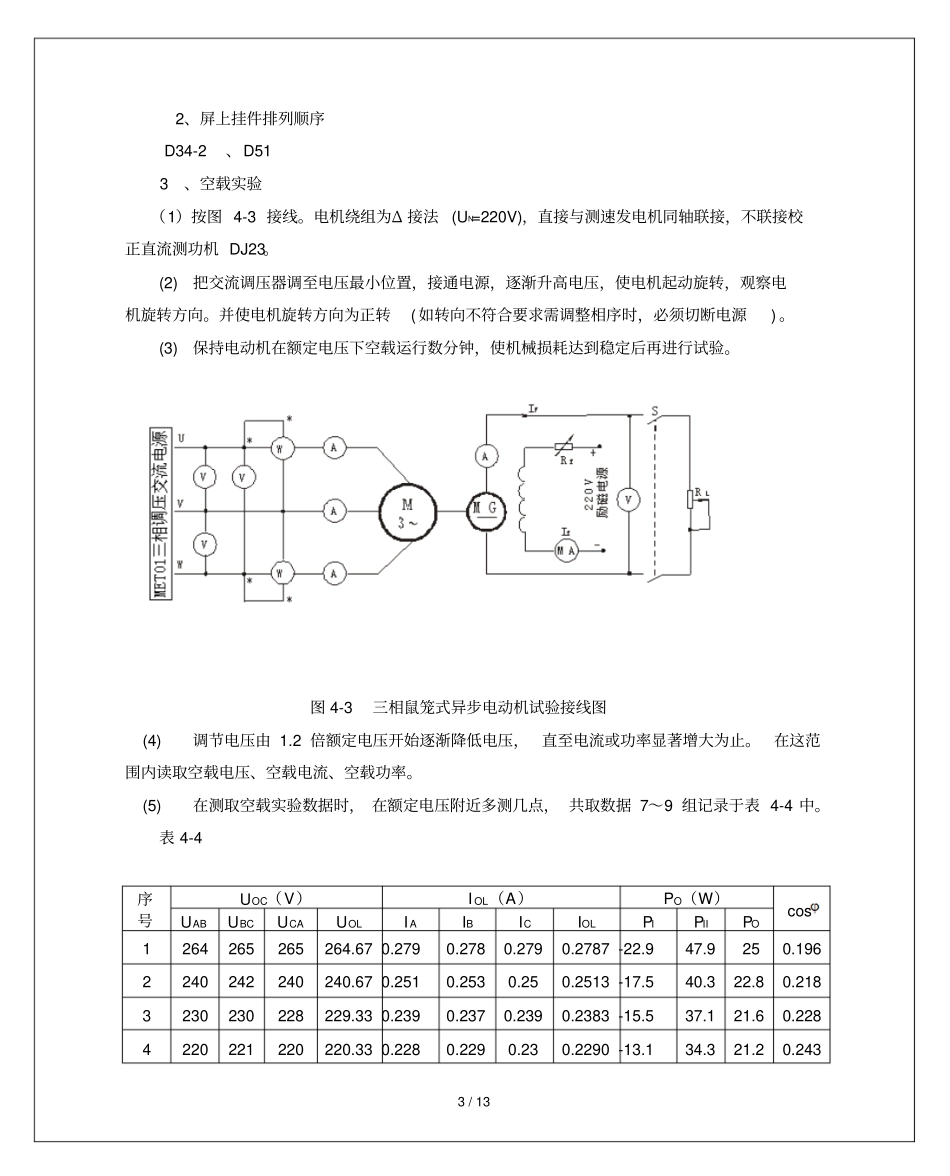

1/13异步电机实验报告课程名：电机学与电力拖动姓名：李静怡学院：电气工程学院班级：电气1108班学号：11291240指导老师：郭芳2/13三相鼠笼异步电动机的工作特性一、实验目的1、掌握用日光灯法测转差率的方法。2、掌握三相异步电动机的空载、堵转和负载试验的方法。3、用直接负载法测取三相鼠笼式异步电动机的工作特性。4、测定三相鼠笼式异步电动机的参数。二、预习要点1、用日光灯法测转差率是利用了日光灯的什么特性？2、异步电动机的工作特性指哪些特性？3、异步电动机的等效电路有哪些参数？它们的物理意义是什么？4、工作特性和参数的测定方法。三、实验项目1、测定电机的转差率。2、测量定子绕组的冷态电阻。3、判定定子绕组的首末端.4、空载实验。5、短路实验。6、负载实验。四、实验方法1、实验设备序号型号名称数量1MET01电源控制屏1台2DD03不锈钢电机导轨、测速系统及数显转速1件3DJ23校正过的直流电机1台4DJ16三相鼠笼异步电动机1台5D34-2智能型功率、功率因数表1件6D51波形测试及开关板1件7DD05测功支架、测功盘及弹簧秤（50N）1套3/132、屏上挂件排列顺序D34-2、D513、空载实验（1）按图4-3接线。电机绕组为Δ接法(UN=220V)，直接与测速发电机同轴联接，不联接校正直流测功机DJ23。(2)把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。并使电机旋转方向为正转(如转向不符合要求需调整相序时，必须切断电源)。(3)保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。图4-3三相鼠笼式异步电动机试验接线图(4)调节电压由1.2倍额定电压开始逐渐降低电压，直至电流或功率显著增大为止。在这范围内读取空载电压、空载电流、空载功率。(5)在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9组记录于表4-4中。表4-4序号UOC（V）IOL（A）PO（W）cosUABUBCUCAUOLIAIBICIOLPIPIIPO1264265265264.670.2790.2780.2790.2787-22.947.9250.1962240242240240.670.2510.2530.250.2513-17.540.322.80.2183230230228229.330.2390.2370.2390.2383-15.537.121.60.2284220221220220.330.2280.2290.230.2290-13.134.321.20.2434/135210210208209.330.2160.2160.2170.2163-11.331.720.40.2606200200199199.670.2050.2040.2050.2047-9.528.919.40.2747160161160160.330.1690.1690.1710.1697-3.720.516.80.3578100100100100.000.1390.1370.1390.1383-1.911.59.60.401986848685.330.1420.1430.1420.1423-2.111.190.4281070707170.330.1570.1570.1580.1573-2.510.78.20.4284、短路实验(1)测量接线图同图4-3。用制动工具把三相电机堵住。制动工具可用DD05上的圆盘固定在电机轴上，螺杆装在圆盘上。(2)调压器退至零，按下启动按钮，接通交流电源。调节控制屏左侧调压器旋钮使之逐渐升压至短路电流到1.2倍额定电流，再逐渐降压至0.3倍额定电流为止。(3)在这范围内读取短路电压、短路电流、短路功率。(4)共取数据5～6组记录于表4-5中。表4-5UKL(V)IKL(A)PK(W)cosФKUABUBCUCAUKLIA(A)IB(A)IC(A)IKLP1PP081.881.981.781.800.5990.5980.5990.5987-1.341.139.80.46971.671.771.771.670.4970.4980.4970.4973-1.529.327.80.45062.862.762.662.700.410.410.420.4133-1.720.919.20.42851.351.251.551.330.3020.3020.3010.3017-1.912.310.40.38839.239.43939.200.1920.1920.1910.1917-1.35.74.40.33833.833.633.933.770.1470.1450.1480.1467-0.93.72.80.32629.829.929.929.870.1160.1160.1150.1157-0.72.51.80.3015、负载实验(1)测量接线图同图4-3。同轴联接负载电机。图中Rf用R1上1800Ω阻值，RL用R5上1800Ω阻值加R上1300Ω并联1300Ω共2450Ω阻值。(2)按下启动按钮，接通交流电源，调节调压器使之逐渐升压至额定电压并保持不变。(3)合上校正过的直流电机的励磁电源，调节励磁电流至校正值(100mA)并保持不变。5/13(4)合上开关S，调节负载电阻RL（注：先调节R5上的1800Ω电阻，调至零值后用导线短接再调节R上的650Ω电阻），使异步电动机的定子电流逐渐上升，直至电流上升到1.25倍额定电流。(5)从这负载开始，逐渐减小负载直至空载（...
