利用555定时器实现宽范围脉宽调制器(PWM)VIP免费

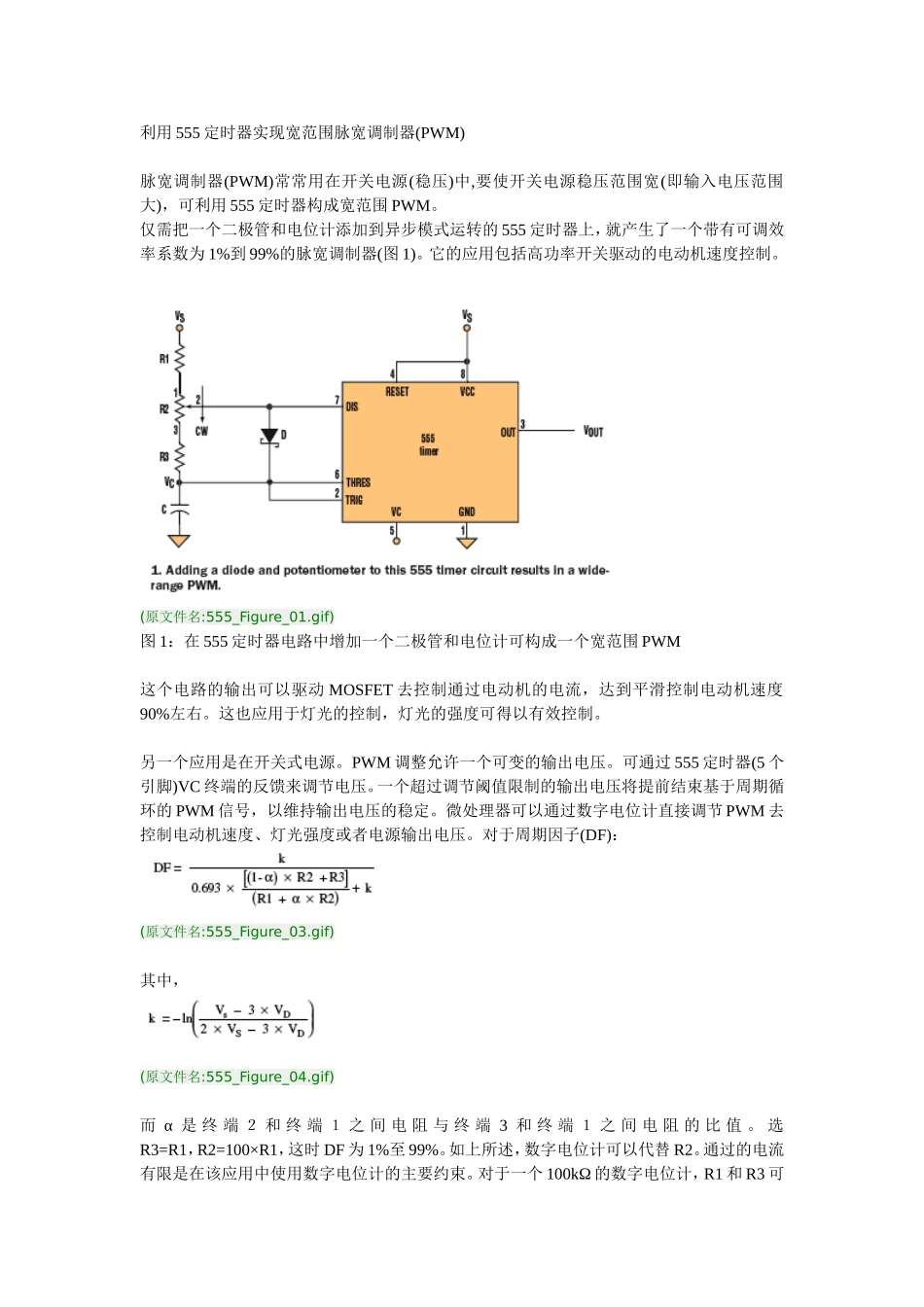

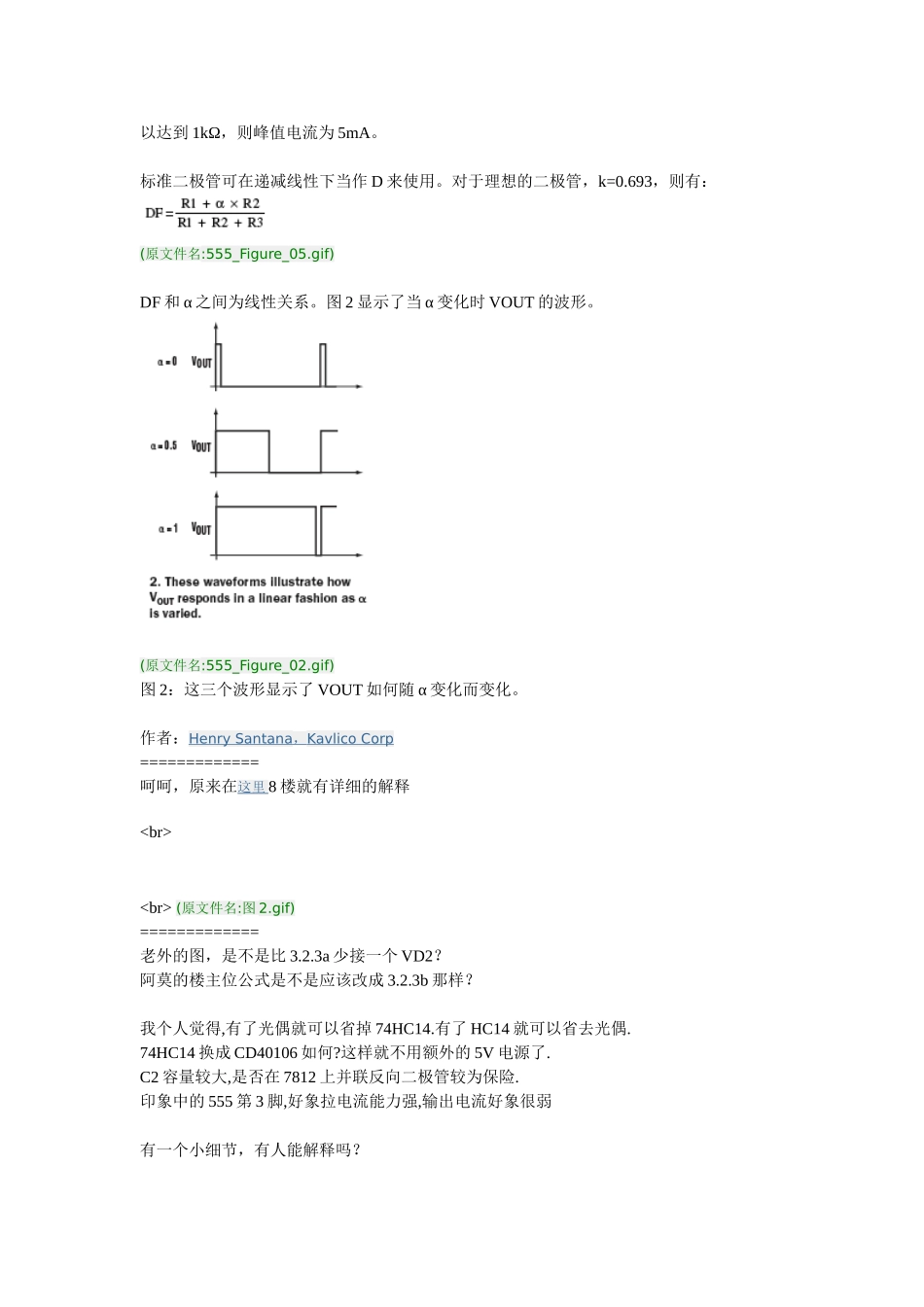

利用555定时器实现宽范围脉宽调制器(PWM)脉宽调制器(PWM)常常用在开关电源(稳压)中,要使开关电源稳压范围宽(即输入电压范围大)，可利用555定时器构成宽范围PWM。仅需把一个二极管和电位计添加到异步模式运转的555定时器上，就产生了一个带有可调效率系数为1%到99%的脉宽调制器(图1)。它的应用包括高功率开关驱动的电动机速度控制。(原文件名:555_Figure_01.gif)图1：在555定时器电路中增加一个二极管和电位计可构成一个宽范围PWM这个电路的输出可以驱动MOSFET去控制通过电动机的电流，达到平滑控制电动机速度90%左右。这也应用于灯光的控制，灯光的强度可得以有效控制。另一个应用是在开关式电源。PWM调整允许一个可变的输出电压。可通过555定时器(5个引脚)VC终端的反馈来调节电压。一个超过调节阈值限制的输出电压将提前结束基于周期循环的PWM信号，以维持输出电压的稳定。微处理器可以通过数字电位计直接调节PWM去控制电动机速度、灯光强度或者电源输出电压。对于周期因子(DF)：(原文件名:555_Figure_03.gif)其中，(原文件名:555_Figure_04.gif)而α是终端２和终端１之间电阻与终端3和终端１之间电阻的比值。选R3=R1，R2=100×R1，这时DF为1%至99%。如上所述，数字电位计可以代替R2。通过的电流有限是在该应用中使用数字电位计的主要约束。对于一个100kΩ的数字电位计，R1和R3可以达到1kΩ，则峰值电流为5mA。标准二极管可在递减线性下当作D来使用。对于理想的二极管，k=0.693，则有：(原文件名:555_Figure_05.gif)DF和α之间为线性关系。图2显示了当α变化时VOUT的波形。(原文件名:555_Figure_02.gif)图2：这三个波形显示了VOUT如何随α变化而变化。作者：HenrySantana，KavlicoCorp=============呵呵，原来在这里8楼就有详细的解释

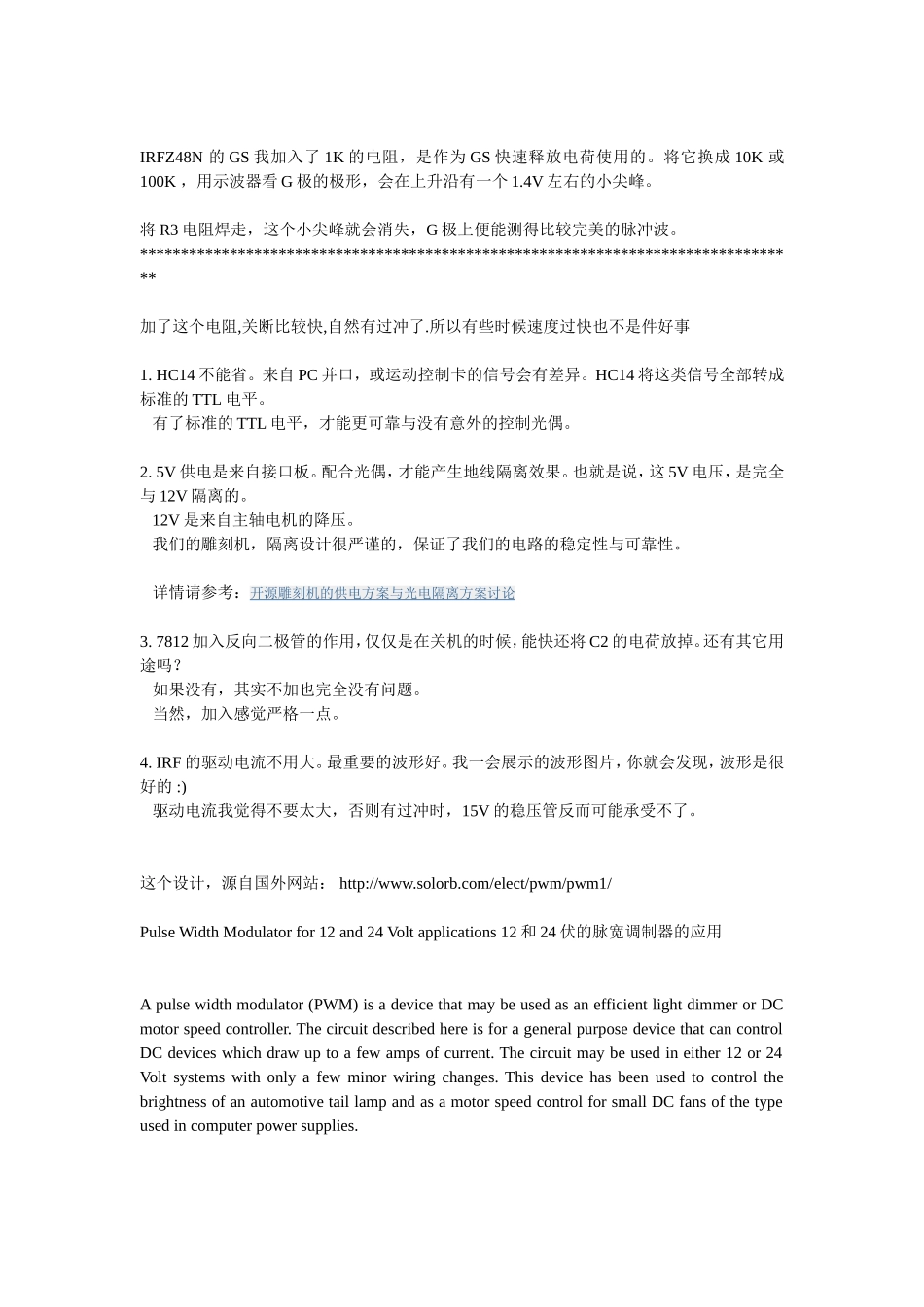

(原文件名:图2.gif)=============老外的图，是不是比3.2.3a少接一个VD2？阿莫的楼主位公式是不是应该改成3.2.3b那样？我个人觉得,有了光偶就可以省掉74HC14.有了HC14就可以省去光偶.74HC14换成CD40106如何?这样就不用额外的5V电源了.C2容量较大,是否在7812上并联反向二极管较为保险.印象中的555第3脚,好象拉电流能力强,输出电流好象很弱有一个小细节，有人能解释吗？IRFZ48N的GS我加入了1K的电阻，是作为GS快速释放电荷使用的。将它换成10K或100K，用示波器看G极的极形，会在上升沿有一个1.4V左右的小尖峰。将R3电阻焊走，这个小尖峰就会消失，G极上便能测得比较完美的脉冲波。*********************************************************************************加了这个电阻,关断比较快,自然有过冲了.所以有些时候速度过快也不是件好事1.HC14不能省。来自PC并口，或运动控制卡的信号会有差异。HC14将这类信号全部转成标准的TTL电平。有了标准的TTL电平，才能更可靠与没有意外的控制光偶。2.5V供电是来自接口板。配合光偶，才能产生地线隔离效果。也就是说，这5V电压，是完全与12V隔离的。12V是来自主轴电机的降压。我们的雕刻机，隔离设计很严谨的，保证了我们的电路的稳定性与可靠性。详情请参考：开源雕刻机的供电方案与光电隔离方案讨论3.7812加入反向二极管的作用，仅仅是在关机的时候，能快还将C2的电荷放掉。还有其它用途吗？如果没有，其实不加也完全没有问题。当然，加入感觉严格一点。4.IRF的驱动电流不用大。最重要的波形好。我一会展示的波形图片，你就会发现，波形是很好的:)驱动电流我觉得不要太大，否则有过冲时，15V的稳压管反而可能承受不了。这个设计，源自国外网站：http://www.solorb.com/elect/pwm/pwm1/PulseWidthModulatorfor12and24Voltapplications12和24伏的脉宽调制器的应用Apulsewidthmodulator(PWM)isadevicethatmaybeusedasanefficientlightdimmerorDCmotorspeedcontroller.ThecircuitdescribedhereisforageneralpurposedevicethatcancontrolDCdeviceswhichdrawuptoafewampsofcurrent.Thecircuitmaybeusedineither12or24Voltsystemswithonlyafewminorwiringchanges.ThisdevicehasbeenusedtocontrolthebrightnessofanautomotivetaillampandasamotorspeedcontrolforsmallDCfansofthetypeusedincomputerpowe...
