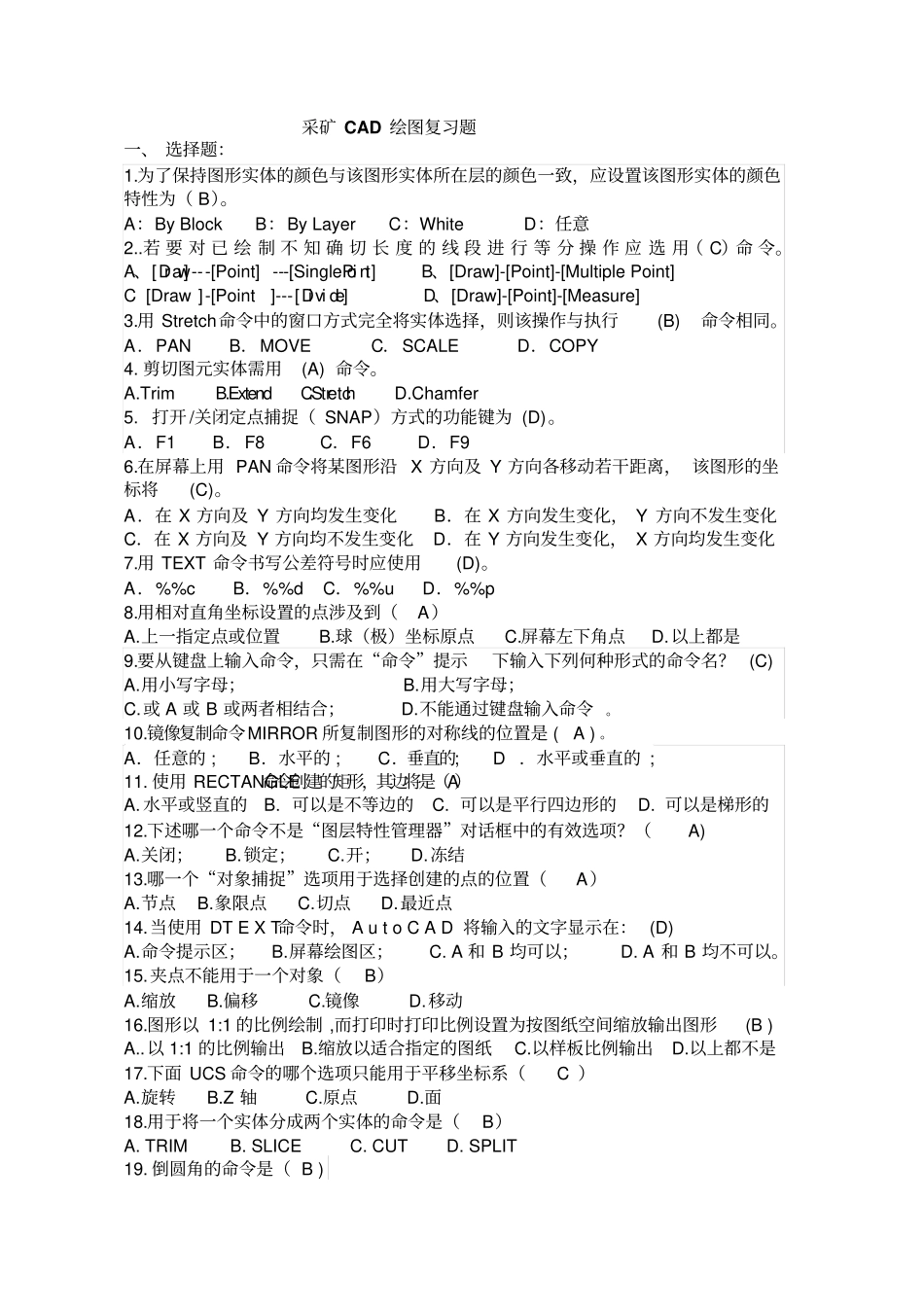

采矿CAD绘图复习题一、选择题：1.为了保持图形实体的颜色与该图形实体所在层的颜色一致，应设置该图形实体的颜色特性为（B）。A：ByBlockB：ByLayerC：WhiteD：任意2..若要对已绘制不知确切长度的线段进行等分操作应选用（C）命令。A、[Draw]---[Point]---[SinglePoint]B、[Draw]-[Point]-[MultiplePoint]C[Draw]-[Point]---[Divide]D、[Draw]-[Point]-[Measure]3.用Stretch命令中的窗口方式完全将实体选择，则该操作与执行(B)命令相同。A．PANB．MOVEC．SCALED．COPY4.剪切图元实体需用(A)命令。A.TrimB.ExtendC.StretchD.Chamfer5.打开/关闭定点捕捉（SNAP）方式的功能键为(D)。A．F1B．F8C．F6D．F96.在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将(C)。A．在X方向及Y方向均发生变化B．在X方向发生变化，Y方向不发生变化C．在X方向及Y方向均不发生变化D．在Y方向发生变化，X方向均发生变化7.用TEXT命令书写公差符号时应使用(D)。A．%%cB．%%dC．%%uD．%%p8.用相对直角坐标设置的点涉及到（A）A.上一指定点或位置B.球（极）坐标原点C.屏幕左下角点D.以上都是9.要从键盘上输入命令，只需在“命令”提示下输入下列何种形式的命令名？(C)A.用小写字母；B.用大写字母；C.或A或B或两者相结合；D.不能通过键盘输入命令。10.镜像复制命令MIRROR所复制图形的对称线的位置是(A)。A．任意的;B．水平的;C．垂直的;D．水平或垂直的;11.使用RECTANGLE命令创建的矩形，其边将是（A）A.水平或竖直的B.可以是不等边的C.可以是平行四边形的D.可以是梯形的12.下述哪一个命令不是“图层特性管理器”对话框中的有效选项？（A)A.关闭；B.锁定；C.开；D.冻结13.哪一个“对象捕捉”选项用于选择创建的点的位置（A）A.节点B.象限点C.切点D.最近点14.当使用DTEXT命令时，AutoCAD将输入的文字显示在：(D)A.命令提示区；B.屏幕绘图区；C.A和B均可以；D.A和B均不可以。15.夹点不能用于一个对象（B）A.缩放B.偏移C.镜像D.移动16.图形以1:1的比例绘制,而打印时打印比例设置为按图纸空间缩放输出图形(B)A..以1:1的比例输出B.缩放以适合指定的图纸C.以样板比例输出D.以上都不是17.下面UCS命令的哪个选项只能用于平移坐标系（C）A.旋转B.Z轴C.原点D.面18.用于将一个实体分成两个实体的命令是（B）A.TRIMB.SLICEC.CUTD.SPLIT19.倒圆角的命令是（B)A:chAmferB:FilletC:trimD:scale20.常用来绘制直线段与弧线转换的命令是(C)A:样条曲线B:多线C:多段线D:构造线21.AutoCAD系统使用矩阵命令时，如需使陈列后的图形向左上角排列，则（B）A、行间距为正，列间距为正B、行间距为负，列间距为负C、行间距为负，列间距为正D、行间距为正，列间距为负22.用延伸命令“extend”进行对象延伸时,说法正确的是(B)A．必须在二维空间中延伸B．可以在三维空间中延伸C．可以延伸封闭线框D．可以延伸文字对象23.哪些特性是“特性匹配”对话框不可以更改的（D)A.图层B.线性比例C.颜色D.面积24.下列哪个命令可以移动对象且在原位置留下一个复制对象？(D)A．CHANGEB.MOVEC.STRETCHD．MIRROR25.当前图层有四个层0、A1、A2、A3如果A3为当前层，同时0、A1、A2、A3都处于打开（ON)状态并且都没有冻结（freeze）下面那句话是正确的（C）A.只有A3层上的对象是可见的B.只有0、A3上的对象时可见的C.4个层上的所有对象都是可见的D.任何时候只有一个层上的对戏那个是可见的26.如果填充边界内有文字对象，在孤岛检测样式为普通形式创建图案充填时，说法正确的是（D）A.系统提示是否填充覆盖文字对象B.再填充图案时会覆盖C.在填充图案时这些填充的对象会在文字命令部分自动断开D.在填充图案时会覆盖文字对象，但鼠标移近文字对象时会亮显27.AutoCAD系统使用矩阵命令时，如需使陈列后的图形向右上角排列，则（A）A、行间距为正，列间距为正B、行间距为负，列间距为负C、行间距为负，列间距为正D、行间距为正，列间距为负28.在AutoCAD系统中，如用户坐标系在世界坐标系中的坐标为（10，10，10），那么用户坐标系中的点（-5，10，5）在世界坐标系中的坐标应为：（C）A（-5，10，5）B（15，29，15）C（5，20，15）D（15，0，5）29.A...
