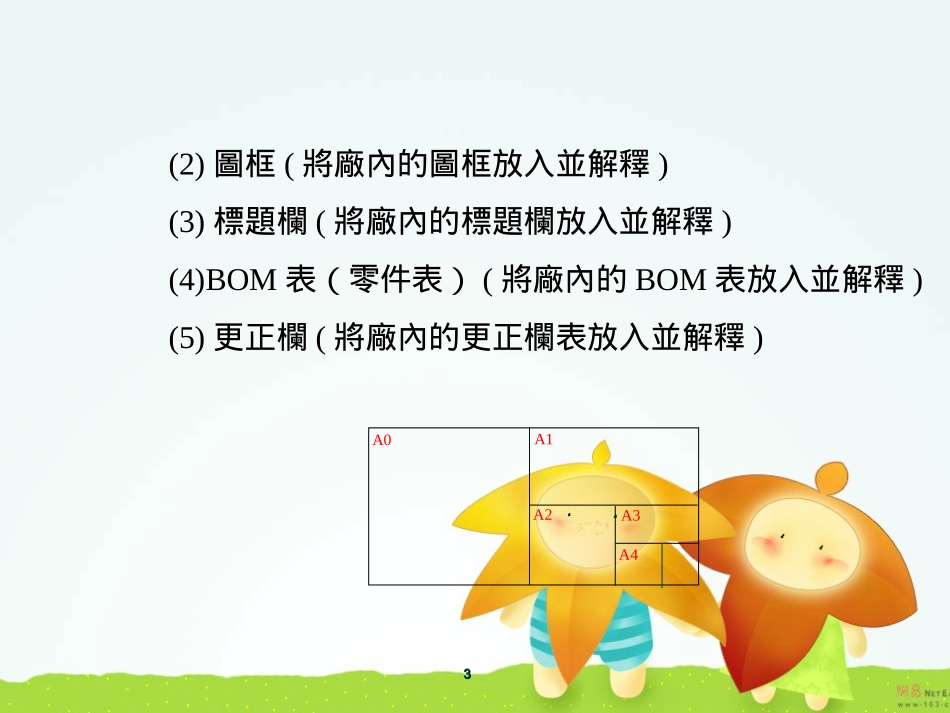

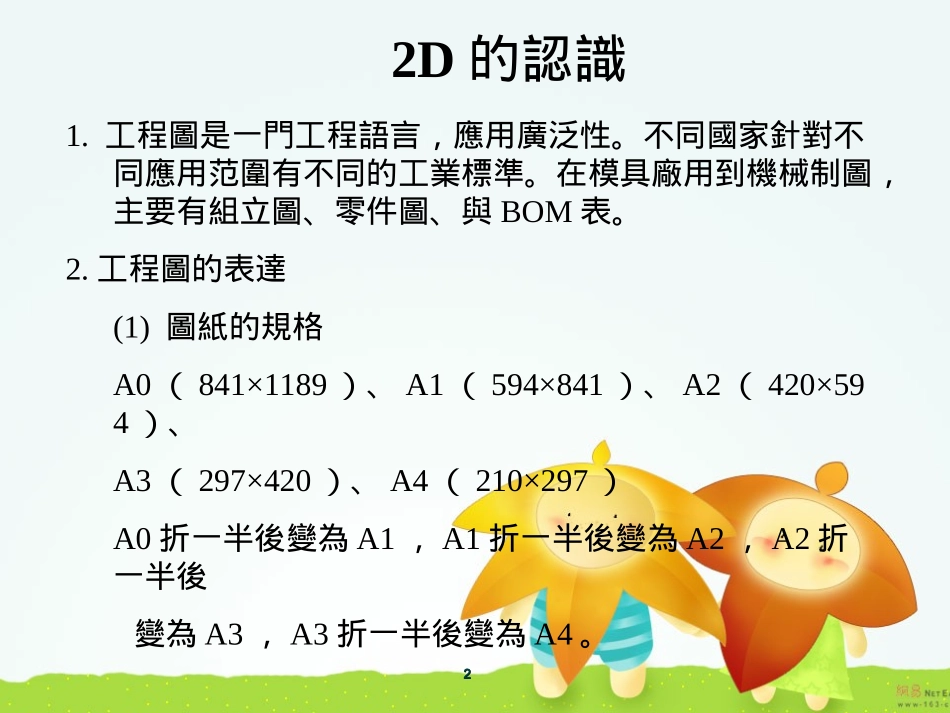

112D图详解-----模具机械制图2D详解222D的認識1.工程圖是一門工程語言，應用廣泛性。不同國家針對不同應用范圍有不同的工業標準。在模具廠用到機械制圖，主要有組立圖、零件圖、與BOM表。2.工程圖的表達(1)圖紙的規格A0（841×1189）、A1（594×841）、A2（420×594）、A3（297×420）、A4（210×297）A0折一半後變為A1，A1折一半後變為A2，A2折一半後變為A3，A3折一半後變為A4。33(2)圖框(將廠內的圖框放入並解釋)(3)標題欄(將廠內的標題欄放入並解釋)(4)BOM表（零件表）(將廠內的BOM表放入並解釋)(5)更正欄(將廠內的更正欄表放入並解釋)A0A1A2A3A4443.工程圖面(1)線型A.粗實線：可見輪廓線、圖框線。B.細實線：尺寸線、剖面線。C.虛線：不可見線。D.點畫線：軸線、對稱中心線。E.雙點畫線：剖面符號線、坯料線。55對稱中心線AA40尺寸線輪廓線剖面線軸線剖面線66三視圖的投影關系﹕物體有長.寬.高三個方向的大小﹐通常規定﹕物體左右之間的距離為長﹐前后之間的距離為寬﹐上下之間的距離為高從圖可以看出﹐一個視圖只能反映物體兩個方向的大小﹐如主視圖反映墊塊的長和高﹐俯視圖反映墊塊的長和寬﹐左視圖反映墊塊的寬和高﹐由上述三個投影面展開過程可知﹐俯視圖在主視圖的下方﹐對應的長度相等﹐并且左右兩端對正﹐即主﹐俯視圖相應部分的邊接為互相平行的豎直線﹐同理﹐左視圖與主視圖高度相等并且對齊﹐即主﹐左視圖相應部分在同一條水平線上﹐左視圖與俯視圖均反映墊塊的寬度所以俯﹐左視圖對應部分的寬度應相等。77根據上述三視圖之間的投影關系﹐可歸納為以下三條投影規律﹐（1）主視圖與俯視圖反映物體的長度---長對正﹕（2）主視圖與左視圖反映物體的高度---高平齊﹕（3）俯視圖與左視圖反映物體的寬度---寬相等“”長對正﹐高平齊﹐寬相等的投影對應關系是三視圖的重要特性﹐也是畫圖與讀圖的依據。88正投影1.中心投影法所有投影线发自一个中心，这种投影线交汇于一点的投影，称为中心投影法。（此种投影不能的真实大小，所以一般不采用中心投影来绘制图样）2.正投影法用互相平行且垂直于投影面的投影线进行投影的方法称为正投影法，用正投影法所绘制的图形称为正投影。正投影能反映物体的真实形状和大小，而且作图简单，因此是绘制机械图样的基本方法，其缺点是立体感较差，一般不易看懂，必须通过本课程的学习才能掌握。99三视图1.一面视图物体在一个视面上所得到的视图称为一面视图。2.两面视图物体在两个视面上所得到的视图称为两面视图（简单的图样）3.三面视图对于较复杂的零件，两面视图也满足了表达的需要，就必须用更多的视图和各种不同的表达方达。4.三视图的对应关系a.位置关系正面画的主视图，俯视图在主视图的正下方，左视图在主视图的正右方b.尺寸关系主、俯视图长对正主、左视图高平齐；俯、左视图宽相等1010看懂三视图1.从主视，俯视和左视图的外框看外形。（可用橡皮或萝卜等，切出模型）2.根据三视图中图线的位置，在模型中线出相应的线条3.用小刀将模型中的线条切去，即得到符合三视图的物体模型。1111直线的投影特征1.直线对投影面的相对位置a.直线垂直于投影面b.直线平行于投面c.直线倾斜于投影面2.直线在三面投影体系中的投影a.投影面垂直线（正垂线，铅垂线，侧垂线）b.投影面平行线（正水平，水平线，侧平线）c.一般位置直线3.一般位置直线1212平面的投影特征1.平面平行于投影面（正平面，水平面，侧平面）2.平面垂直于投影面（正垂面，铅垂面，侧垂面）3.平面倾斜于投影面（倾斜面）1313基本几何体的三视图1.棱柱（六棱柱）2.棱锥（四棱锥）3.圆柱4.圆锥5.圆球6.圆环1414截割体三视图1.棱柱的截割2.棱锥的截割3.圆柱的截割4.圆球的截割常见相贯体的投影分析：一，两圆柱垂直相交的相贯线1.两直径不等的圆柱相贯线的投影分析2.两直径相等的圆柱相贯线的投影分析3.圆柱上开圆柱孔的相贯线的投影分析1515二，圆柱与圆锥正交的相贯线投影分析三，圆柱与圆球正交的相贯线投影分析四，过渡线由于工艺和强度等方面的要求，在零件某些表面的相交处，往往用小圆角过渡，这样就使原来的交线不明显，为了区别不同的表面以便于识图，在原来的交线处用过渡...
