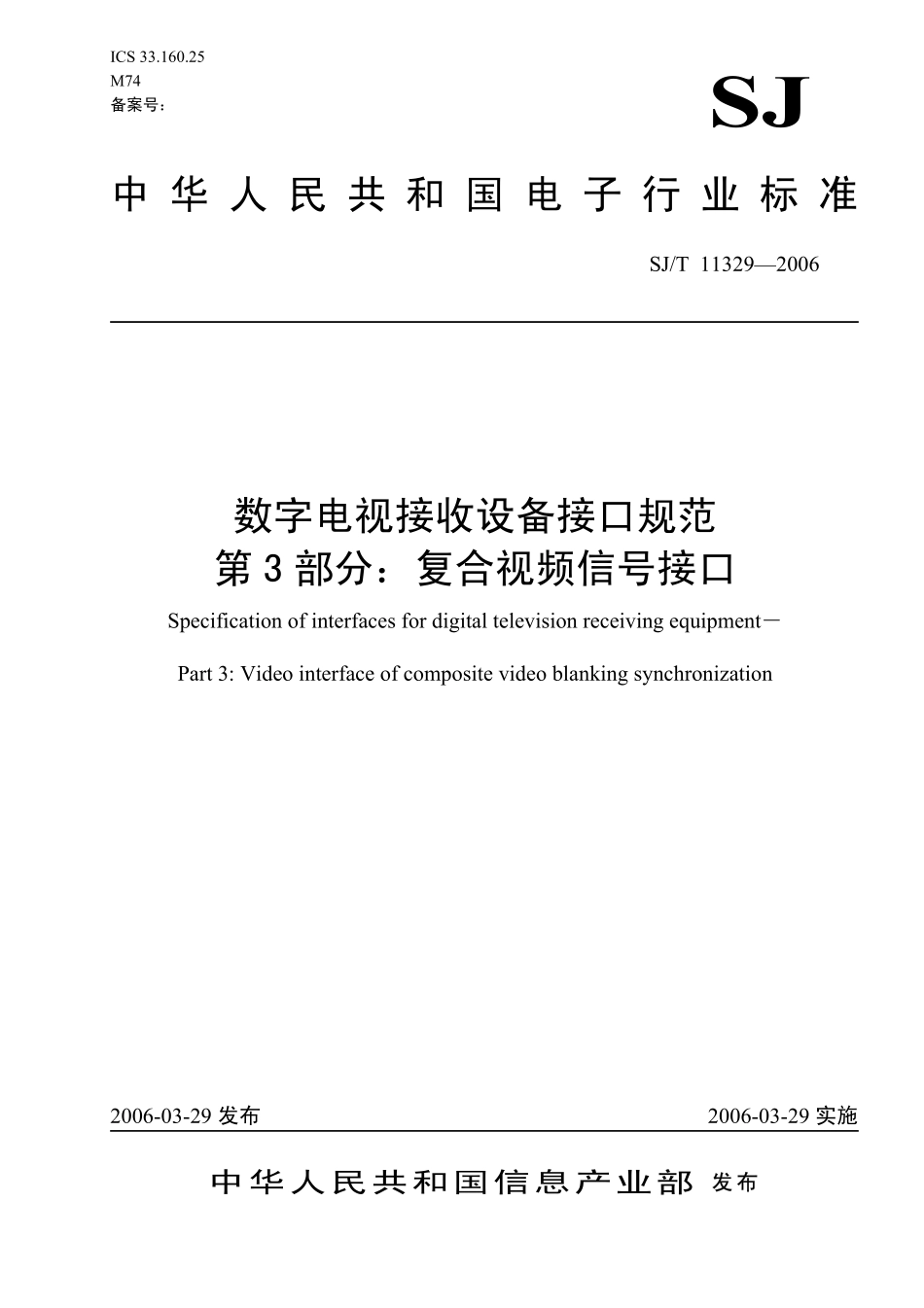

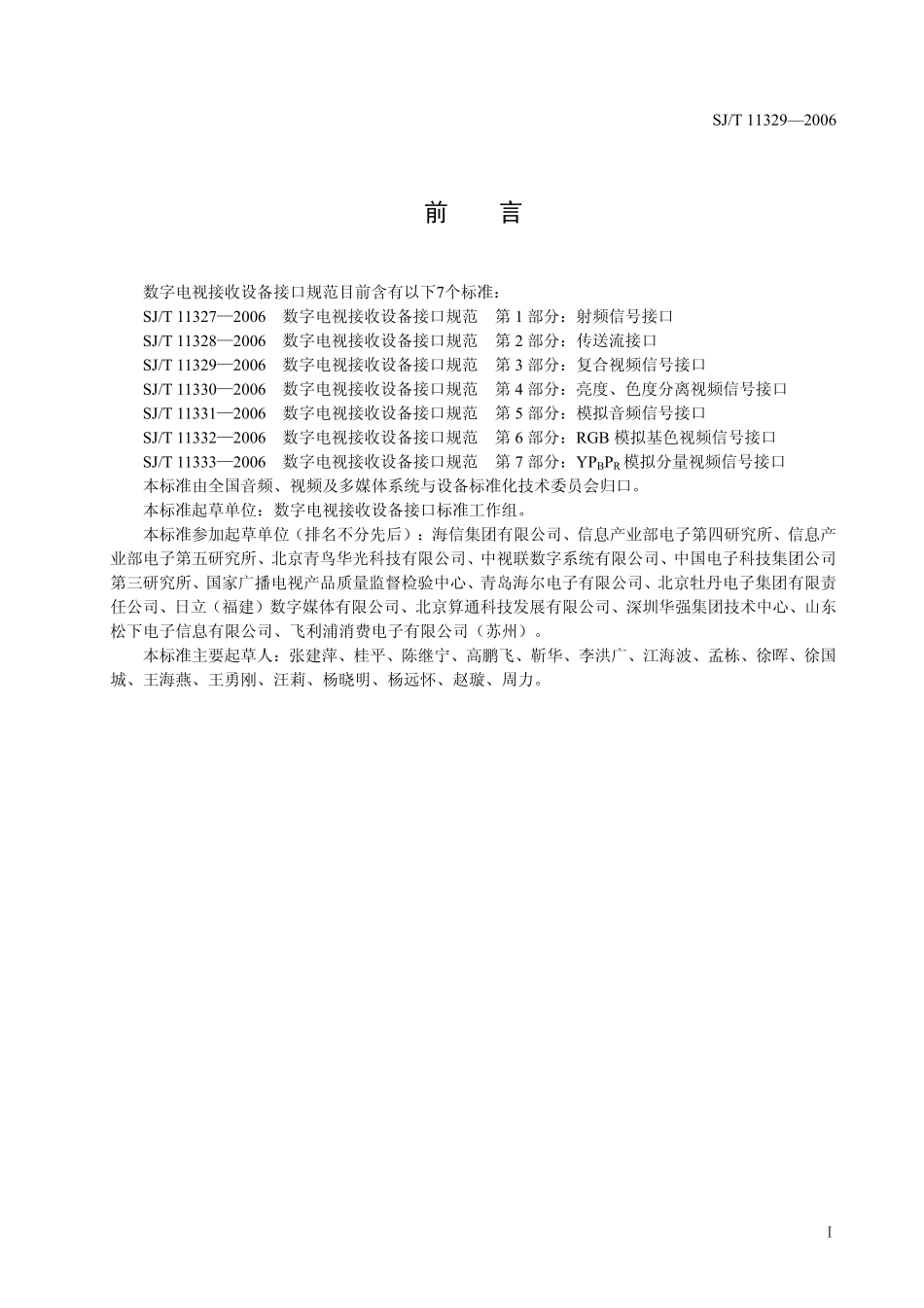

ICS33.160.25M74备案号：SJ中华人民共和国电子行业标准SJ/T11329—2006数字电视接收设备接口规范第3部分：复合视频信号接口Specificationofinterfacesfordigitaltelevisionreceivingequipment－Part3:Videointerfaceofcompositevideoblankingsynchronization2006-03-29实施2006-03-29发布中华人民共和国信息产业部发布SJ/T11329—2006前言数字电视接收设备接口规范目前含有以下7个标准：SJ/T11327—2006数字电视接收设备接口规范第1部分：射频信号接口SJ/T11328—2006数字电视接收设备接口规范第2部分：传送流接口SJ/T11329—2006数字电视接收设备接口规范第3部分：复合视频信号接口SJ/T11330—2006数字电视接收设备接口规范第4部分：亮度、色度分离视频信号接口SJ/T11331—2006数字电视接收设备接口规范第5部分：模拟音频信号接口SJ/T11332—2006数字电视接收设备接口规范第6部分：RGB模拟基色视频信号接口SJ/T11333—2006数字电视接收设备接口规范第7部分：YPBPR模拟分量视频信号接口本标准由全国音频、视频及多媒体系统与设备标准化技术委员会归口。本标准起草单位：数字电视接收设备接口标准工作组。本标准参加起草单位（排名不分先后）：海信集团有限公司、信息产业部电子第四研究所、信息产业部电子第五研究所、北京青鸟华光科技有限公司、中视联数字系统有限公司、中国电子科技集团公司第三研究所、国家广播电视产品质量监督检验中心、青岛海尔电子有限公司、北京牡丹电子集团有限责任公司、日立（福建）数字媒体有限公司、北京算通科技发展有限公司、深圳华强集团技术中心、山东松下电子信息有限公司、飞利浦消费电子有限公司（苏州）。本标准主要起草人：张建萍、桂平、陈继宁、高鹏飞、靳华、李洪广、江海波、孟栋、徐晖、徐国城、王海燕、王勇刚、汪莉、杨晓明、杨远怀、赵璇、周力。ⅠSJ/T11329—2006数字电视接收设备接口规范第3部分：复合视频信号接口1范围本规范规定了数字电视接收设备中复合视频（CVBS）信号互连的电气特性标称值和机械配接要求。本规范适用于数字电视接收设备间的标准清晰度模拟视频信号的连接。2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GB/T9020-1988视频同轴连接器总规范（neqIEC60169-1：1987）GB/T15176-1994插入式电子元器件用插座及其附件总规范（eqvIEC60149-1：1998）SJ/T11324-2006数字电视接收设备术语3术语、定义和缩略语3.1术语和定义SJ/T11324-2006确立的以及下列术语适用于本规范。3.1.1数字电视接收卡digitaltelevisionreceivercard至少具有下列性能的非独立设备：能接收、解调数字调制的射频电视信号；能够输出模拟或者数字信号给显示器或主控设备。3.2缩略语下列缩略语适用于本标准。CVBS复合视频信号（CompositeVideoBlankingSynchronization）4接口技术要求注：本接口电气特性的技术要求只定义其标称值，复合视频信号的技术要求参见SJ/T11334—2006等规范。4.1内部接口技术要求在标准调整状态下，复合视频内部互连电气特性的标称值为：a)复合视频信号峰白电平和同步顶电平之差：1.0Vp-p;b)色同步电平峰-峰值：0.3Vp-p;c)阻抗：75Ω;d)视频信号极性：正极性;e)同步信号极性：负极性。4.2外部接口技术要求4.2.1外部输入/输出接口1SJ/T11329—20064.2.1.1电气特性电气特性见表1。表1外部复合视频接口互连配接电气特性标称值项目参数配接阻抗75Ω视频信号电平（75Ω终接）1.0Vp-p色同步信号电平（75Ω终接）0.3Vp-p视频信号极性正极性同步信号极性负极性4.2.1.2结构类型结构类型为圆型单触点同轴连接器插座，屏蔽层接地。结构类型如图1所示（单位为毫米）。图1结构类型4.2.1.3视频端子颜色视频接口用黄色标定。5其他技术要求视频端子符合GB/T15176-1994、GB/T9020-1998的要求。2SJ/T11329—2006索引SJ/T11334-2006卫星数字电视接收器通用规范3
