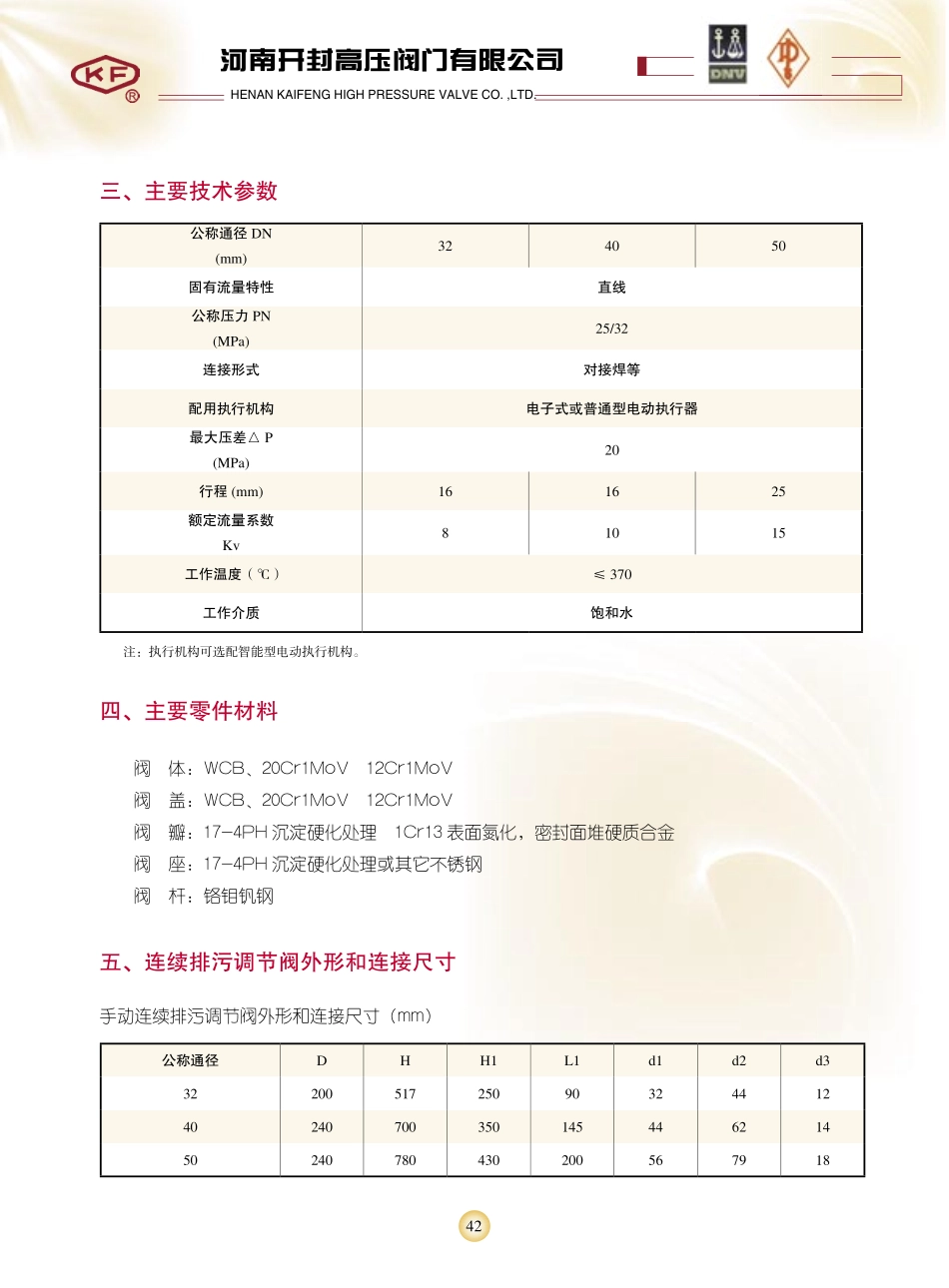

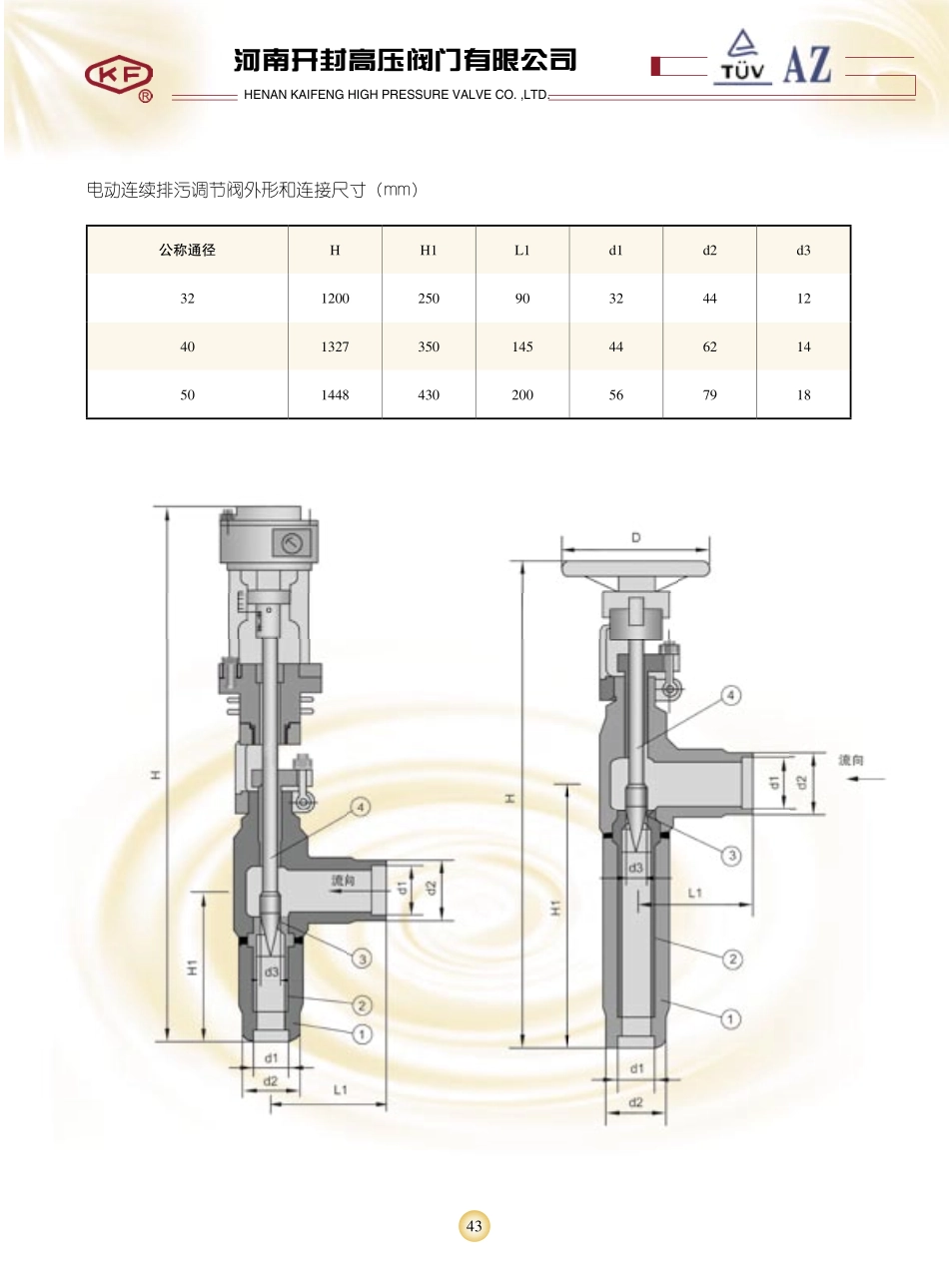

HENANKAIFENGHIGHPRESSUREVALVECO.,LTD.河南开封高压阀门有限公司连续排污调节阀一、概述连续排污调节阀安装在连续排污管道上，将汽包内部水面上生成的带有泡沫状的漂浮物连续排出，避免汽水共腾，确保设备安全。连续排污管道将污水排至连续排污扩容器，污水压力从汽包内很高的饱和压力直接降至较低的排污扩容器压力（0.6-1.0MPa），压降很大；饱和水经调节阀节流部位降压，产生闪蒸，形成汽水混合物，其干度0.2-0.4，体积大大增加，结果导致介质流速特别大，甚至到每秒几百米，对阀体及阀后管道造成强烈冲击、冲蚀，产生震动；混合物中的气泡破裂后产生局部高压，对阀门产生严重气蚀。其结果造成阀门及阀后管道被破坏的速度很快。开高公司经过多年理论研究，总结大量运行经验，开发出新型专利连续排污调节阀，克服了上述诸多缺点，大大延长阀门使用寿命。该阀门采用新型节流口形状，使闪蒸产生的水泡在空间爆炸，避免对阀门内壁及内件的破坏；出口支管内衬不锈钢材料，提高耐冲蚀能力；阀座和阀瓣密封面堆焊抗冲蚀硬质合金；阀杆和阀瓣作成一体，提高抗振能力；角式设计使流通能力增强；阀门内件和通道的尺寸设计都经过试验验证，得到最合理的比例关系。同时建议电站设计单位，尽量缩短阀门到扩容器的距离，最好直接连接，避免因管道内径小而造成管道的损坏；安装时必须做到介质从上方流入，方符合设计要求，才能减少振动，提高内件寿命。连续排污调节阀一般不需要自动控制，根据水质情况阀门在某一个开度固定不动，所以手动就可以满足。但考虑到阀门安装位置较远，可采用电动便于远距离遥控。二、工作原理手动连续排污调节阀直接由手轮驱动，通过阀瓣升降改变节流面积，实现对介质流量的调节。电动或气动调节阀由执行机构和阀门本体两部分构成。执行机构（或伺服放大器）接受输入信号，产生驱动力，带动阀杆动作，调节介质流量或压力，同时，执行机构反馈一个阀的位置信号，与输入信号比较，使调节阀始终处在与输入信号相对应的位置上，完成伺服调节任务。41HENANKAIFENGHIGHPRESSUREVALVECO.,LTD.河南开封高压阀门有限公司公称通径DN(mm)324050固有流量特性直线公称压力PN(MPa)25/32连接形式对接焊等配用执行机构电子式或普通型电动执行器最大压差△P(MPa)20行程(mm)161625额定流量系数Kv81015工作温度（℃）≤370工作介质饱和水注：执行机构可选配智能型电动执行机构。四、主要零件材料阀体：WCB、20Cr1MoV12Cr1MoV阀盖：WCB、20Cr1MoV12Cr1MoV阀瓣：17-4PH沉淀硬化处理1Cr13表面氮化，密封面堆硬质合金阀座：17-4PH沉淀硬化处理或其它不锈钢阀杆：铬钼钒钢五、连续排污调节阀外形和连接尺寸手动连续排污调节阀外形和连接尺寸（mm）公称通径DHH1L1d1d2d33220051725090324412402407003501454462145024078043020056791842三、主要技术参数HENANKAIFENGHIGHPRESSUREVALVECO.,LTD.河南开封高压阀门有限公司电动连续排污调节阀外形和连接尺寸（mm）公称通径HH1L1d1d2d33212002509032441240132735014544621450144843020056791843
