内外接法和限流分压接法VIP免费

内外接法和限流分压接法_第1页
1/20
内外接法和限流分压接法_第2页
2/20
内外接法和限流分压接法_第3页
3/20

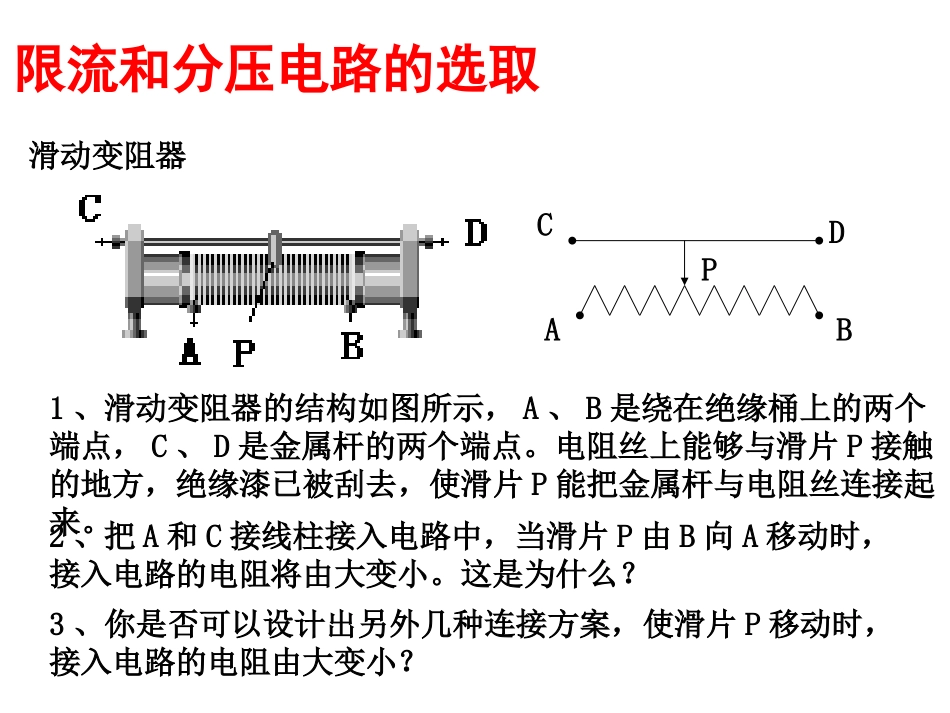

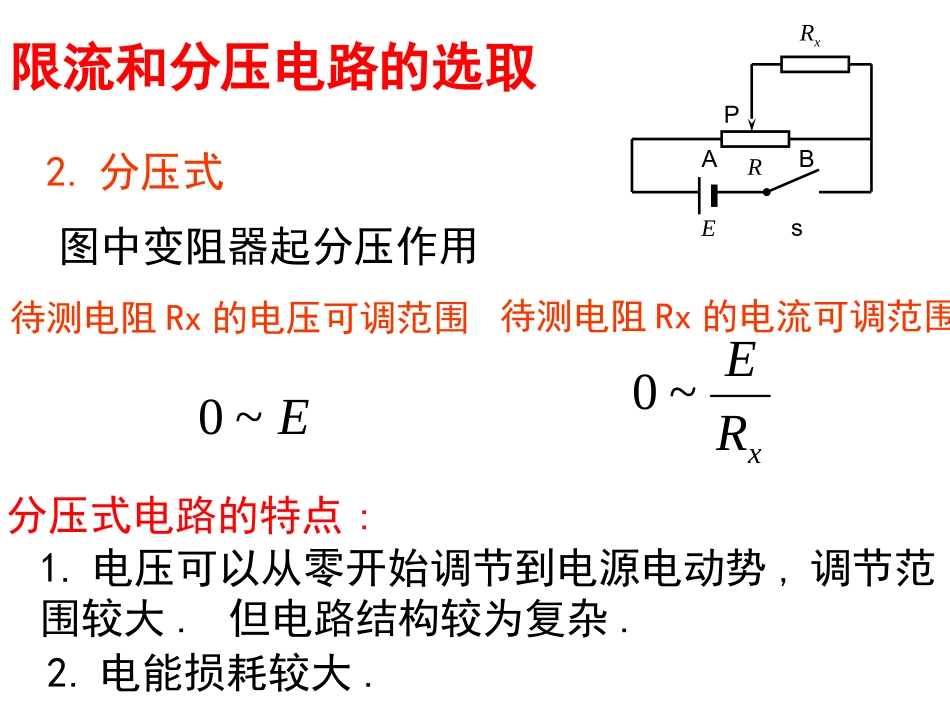

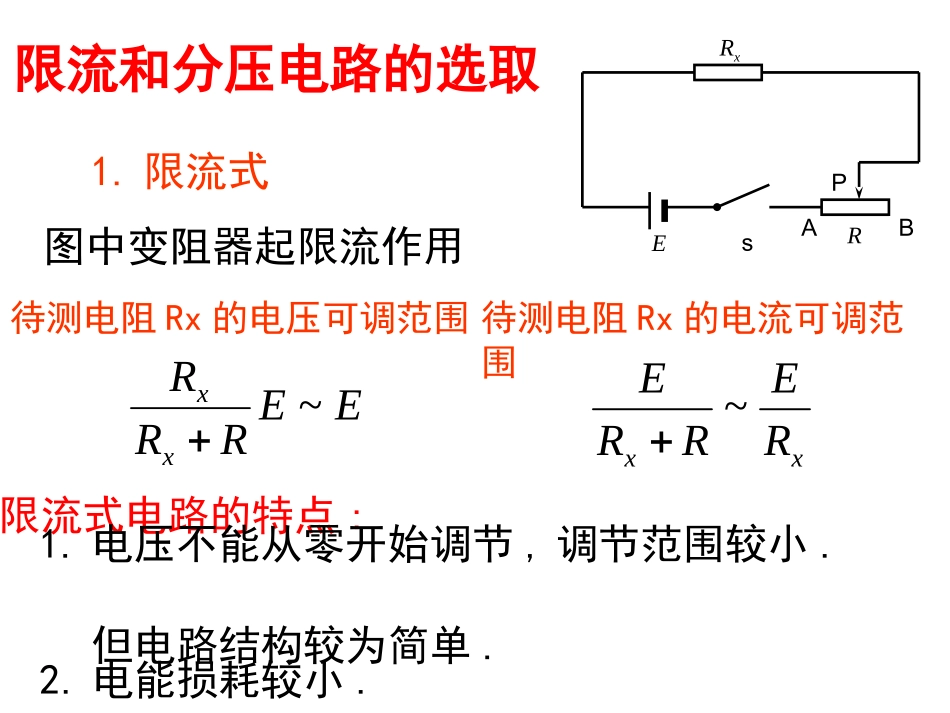

1、滑动变阻器的结构如图所示,A、B是绕在绝缘桶上的两个端点,C、D是金属杆的两个端点。电阻丝上能够与滑片P接触的地方,绝缘漆已被刮去,使滑片P能把金属杆与电阻丝连接起来。ABDCP2、把A和C接线柱接入电路中,当滑片P由B向A移动时,接入电路的电阻将由大变小。这是为什么?3、你是否可以设计出另外几种连接方案,使滑片P移动时,接入电路的电阻由大变小?滑动变阻器限流和分压电路的选取限流和分压电路的选取1.限流式EsRABPRxEERRRxx~限流式电路的特点:1.电压不能从零开始调节,调节范围较小.但电路结构较为简单.2.电能损耗较小.图中变阻器起限流作用待测电阻Rx的电压可调范围待测电阻Rx的电流可调范围xxRERRE~2.分压式E~0分压式电路的特点:1.电压可以从零开始调节到电源电动势,调节范围较大.但电路结构较为复杂.2.电能损耗较大.EsPRxRAB限流和分压电路的选取图中变阻器起分压作用待测电阻Rx的电压可调范围待测电阻Rx的电流可调范围xRE~0限流式分压式电压可调范围电能损耗限流和分压电路的选取EERRRxx~E~0较小较大电流可调范围xRE~0xxRERRE~EsRABRxEsRxRAB串、并联关系不同分压电路调节范围大分压电路调节范围大限流和分压电路的选取限流式分压式EsRABRxEsRxRAB电路说明1、限流电路耗能小,电路简单,在安全前提下应优先考虑。2、三种情况下必须采用分压接法:(1)要求电压从零开始连续变化;(2)电路允许的最大电流很小;(3)滑动变阻器的电阻远小于待测电阻。电流表接在电压表两接线柱外侧,通常叫“外接法”电流表接在电压表两接线柱内侧,通常叫“内接法”AVRAVR因为电流表、电压表分别有分压、分流作用,因此两种方法测量电阻都有误差.电阻的测量误差分析电流表外接法电压表示数电流表示数测量值偏小,适于测量小阻值电阻RVUURVRAIIIIAVIUR测说明:误差来源于电压表的分流,分流越小,误差越小.所以该电路适合测量小电阻,即VRRRRIUR真误差分析V表不准,A表分压。外接法内接法误差来源测量条件适合测量大电阻适合测量小电阻伏安法测电阻AVRAVRAVIUR测RRIUR真V表不准,A表分压外小内大电路图两种电路大小电阻判断依据已知安培表电阻RA依据:“大”即大电阻;反之为小电阻已知伏特表电阻RV依据:两表电阻均已知依据:AxRR100VAxRRRVxRR1001试验:利用“伏安法”测导体的电阻三、实验步骤1、器材的选择器材种类选取原则唯一性器材电源,导线,开关等滑动变阻器安全:电路电流不能超过其额定电流,方便:电阻越小操作越方便。安培表、伏特表的选择安全:电路电流不能超过表量程,电Ⓐ压不能超过表量程;Ⓥ精确:电路电流、电压尽可能指、ⒶⓋ表满量程的1/2到2/3;2、试验电路的选择“外小内大”3、控制电路的选择“能限则限,当限流法三个无法时选分压”试验:利用“伏安法”测导体的电阻4、电路的连接(1)使用限流法实物连图步骤:被测电路步骤:1,2,3,注意1、表的正负勿接反;量程勿接错。2、滑动变阻器在电路接通前应将滑片滑在位置,以保护电路。试验:利用“伏安法”测导体的电阻4、电路的连接(2)使用分压法实物连图步骤:被测电路步骤:1,2,3,注意1、表的正负勿接反;量程勿接错。2、滑动变阻器在电路接通前应将滑片滑在位置,以保护电路。试验:利用“伏安法”测导体的电阻【考题举例】【例1】测一个阻值约为25kΩ的电阻,备有下列器材:A.电流表(量程100μA,内阻2kΩ)B.电流表(量程700μA,内阻300Ω)C.电压表(量程15V,内阻100kΩ)D.电压表(量程50V,内阻500kΩ)E.直流稳压电源(电动势15V,允许最大电流1A)F.滑动变阻器(最大电阻1kΩ,额定功率1W)G.电键、导线若干(1)电流表应选,电压表应选.(2)画出测量Rx的原理图.解析:当滑动变阻器滑至0时,电路有最大的电流。AAREIx6002500015maxBC伏安法测电阻实验举例试验:利用“伏安法”测导...
