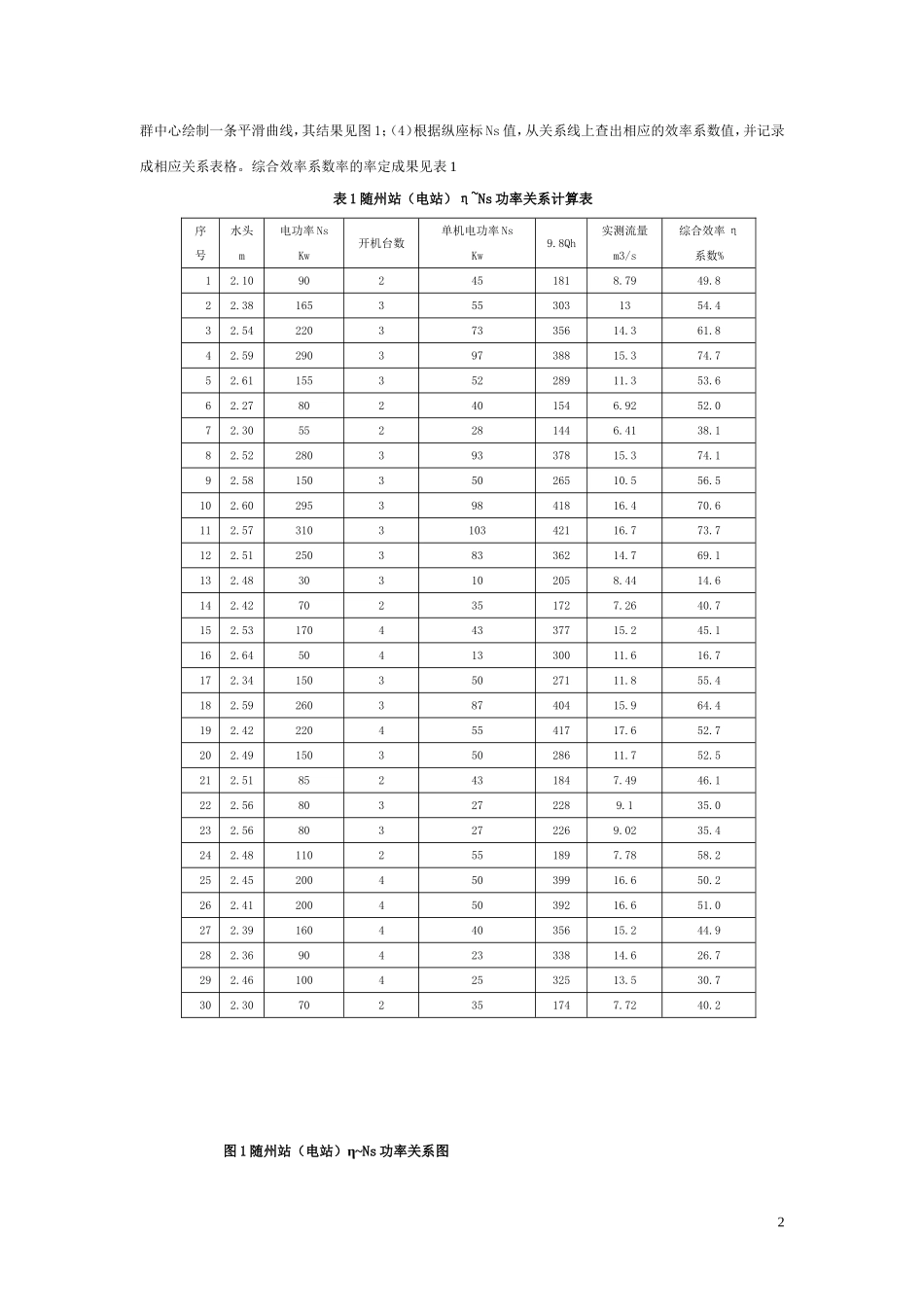

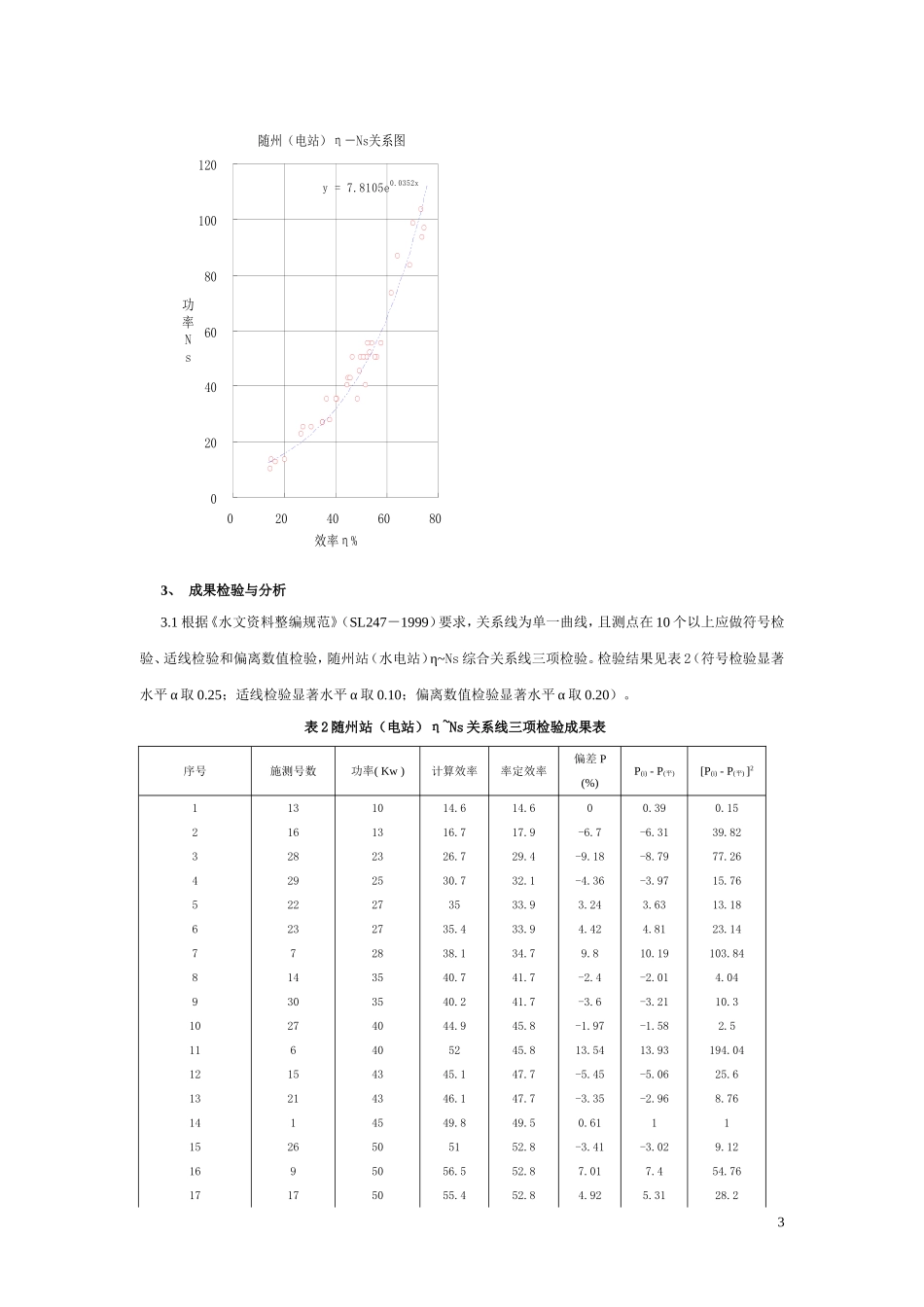

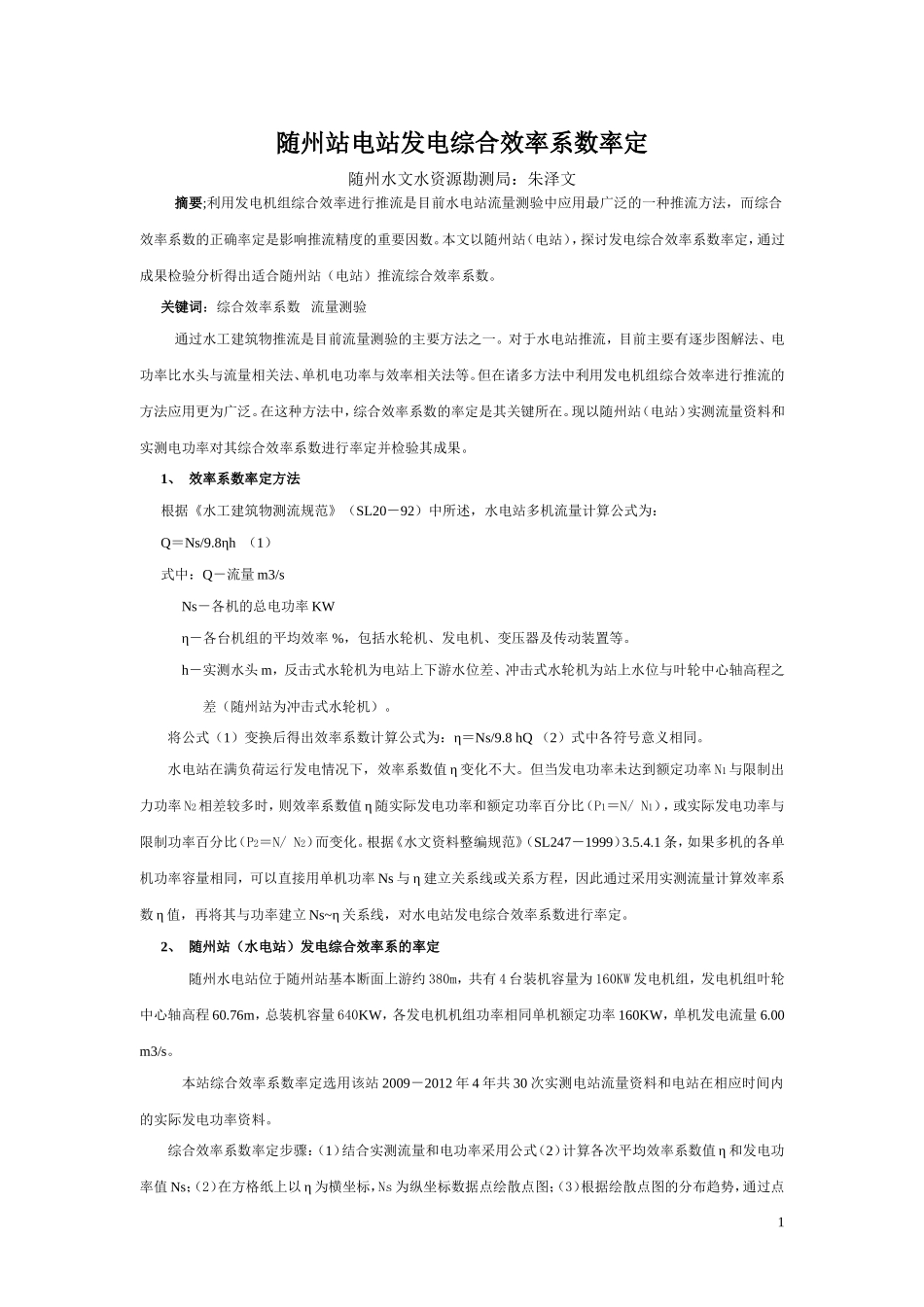

随州站电站发电综合效率系数率定随州水文水资源勘测局：朱泽文摘要;利用发电机组综合效率进行推流是目前水电站流量测验中应用最广泛的一种推流方法，而综合效率系数的正确率定是影响推流精度的重要因数。本文以随州站（电站），探讨发电综合效率系数率定，通过成果检验分析得出适合随州站（电站）推流综合效率系数。关键词：综合效率系数流量测验通过水工建筑物推流是目前流量测验的主要方法之一。对于水电站推流，目前主要有逐步图解法、电功率比水头与流量相关法、单机电功率与效率相关法等。但在诸多方法中利用发电机组综合效率进行推流的方法应用更为广泛。在这种方法中，综合效率系数的率定是其关键所在。现以随州站（电站）实测流量资料和实测电功率对其综合效率系数进行率定并检验其成果。1、效率系数率定方法根据《水工建筑物测流规范》（SL20－92）中所述，水电站多机流量计算公式为：Q＝Ns/9.8ηh（1）式中：Q－流量m3/sNs－各机的总电功率KWη－各台机组的平均效率%，包括水轮机、发电机、变压器及传动装置等。h－实测水头m，反击式水轮机为电站上下游水位差、冲击式水轮机为站上水位与叶轮中心轴高程之差（随州站为冲击式水轮机）。将公式（1）变换后得出效率系数计算公式为：η＝Ns/9.8hQ（2）式中各符号意义相同。水电站在满负荷运行发电情况下，效率系数值η变化不大。但当发电功率未达到额定功率N1与限制出力功率N2相差较多时，则效率系数值η随实际发电功率和额定功率百分比（P1＝N/N1），或实际发电功率与限制功率百分比（P2＝N/N2）而变化。根据《水文资料整编规范》（SL247－1999）3.5.4.1条，如果多机的各单机功率容量相同，可以直接用单机功率Ns与η建立关系线或关系方程，因此通过采用实测流量计算效率系数η值，再将其与功率建立Ns~η关系线，对水电站发电综合效率系数进行率定。2、随州站（水电站）发电综合效率系的率定随州水电站位于随州站基本断面上游约380m，共有4台装机容量为160KW发电机组，发电机组叶轮中心轴高程60.76m，总装机容量640KW，各发电机机组功率相同单机额定功率160KW，单机发电流量6.00m3/s。本站综合效率系数率定选用该站2009－2012年4年共30次实测电站流量资料和电站在相应时间内的实际发电功率资料。综合效率系数率定步骤：（1）结合实测流量和电功率采用公式（2）计算各次平均效率系数值η和发电功率值Ns；（2）在方格纸上以η为横坐标，Ns为纵坐标数据点绘散点图；（3）根据绘散点图的分布趋势，通过点1群中心绘制一条平滑曲线，其结果见图1；（4）根据纵座标Ns值，从关系线上查出相应的效率系数值，并记录成相应关系表格。综合效率系数率的率定成果见表1表1随州站（电站）η~Ns功率关系计算表序号水头电功率Ns开机台数单机电功率Ns9.8Qh实测流量综合效率ηmKwKwm3/s系数%12.10902451818.7949.822.381653553031354.432.5422037335614.361.842.5929039738815.374.752.6115535228911.353.662.27802401546.9252.072.30552281446.4138.182.5228039337815.374.192.5815035026510.556.5102.6029539841816.470.6112.57310310342116.773.7122.5125038336214.769.1132.48303102058.4414.6142.42702351727.2640.7152.5317044337715.245.1162.645041330011.616.7172.3415035027111.855.4182.5926038740415.964.4192.4222045541717.652.7202.4915035028611.752.5212.51852431847.4946.1222.56803272289.135.0232.56803272269.0235.4242.481102551897.7858.2252.4520045039916.650.2262.4120045039216.651.0272.3916044035615.244.9282.369042333814.626.7292.4610042532513.530.7302.30702351747.7240.2图1随州站（电站）η~Ns功率关系图2随州（电站）η－Ns关系图y=7.8105e0.0352x020406080100120020406080效率η%功率Ns3、成果检验与分析3.1根据《水文资料整编规范》（SL247－1999）要求，关系线为单一曲线，且测点在10个以上应做符号检验、适线检验和偏离数值检验，随州站（水电站）η~Ns综合关系线三项检验。检验结果见表2（符号检验显著水平α取0.25；适线检验显著水平α取0.10；偏离数值检验显著水平α取0.20）。表2随州站（电站）η~...
