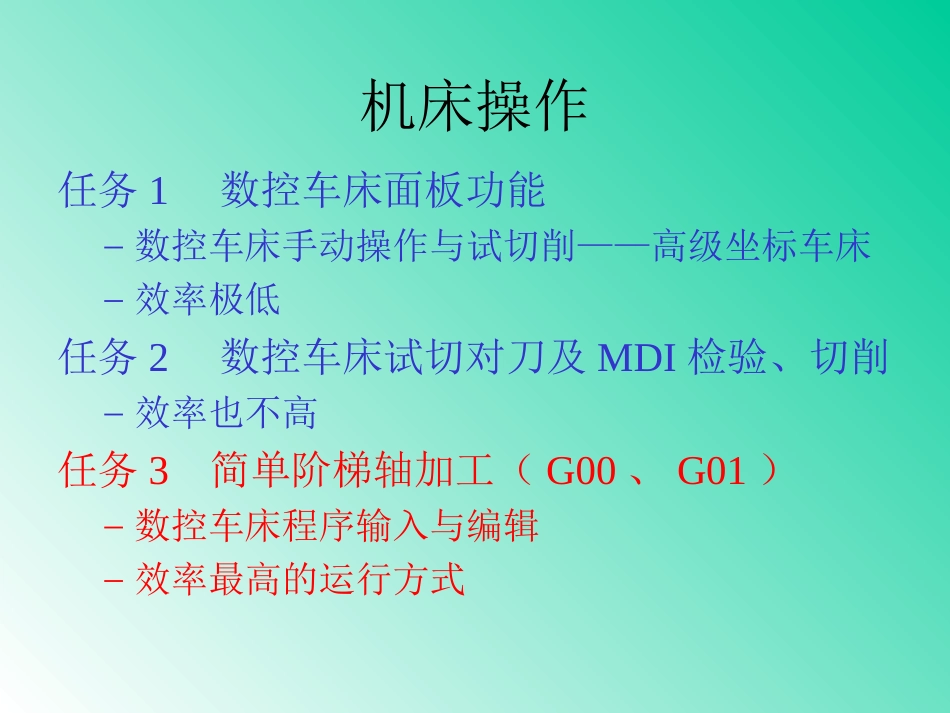

机电学院山东科技职业学院机电学院任务3：简单阶梯轴加工•作业本封面填写要求:学号末两位数课程名称姓名班级作业本机床操作任务1数控车床面板功能–数控车床手动操作与试切削——高级坐标车床–效率极低任务2数控车床试切对刀及MDI检验、切削–效率也不高任务3简单阶梯轴加工（G00、G01）–数控车床程序输入与编辑–效率最高的运行方式本次上机任务：自动运行的方法加工出图示零件零件图如右所示，所有表面粗糙度均为Ra3.2μm，毛坯尺寸∮55×55试编程并加工该零件轴的加工内容•一简单阶梯轴加工•二槽加工及切断•三外圆锥及圆弧的加工•四螺纹的加工•五复杂轴类加工任务3：简单阶梯轴加工[学习目标]1.知识目标①进一步理解机床坐标系、工件坐标系及建立方法②掌握数控编程的方法和步骤；③掌握程序的结构；④掌握M指令（主轴正转、反转、停止）、S指令（主轴转速）、F指令及运动路径控制指令指令（G00、G01）。2.技能目标①掌握自动运行的操作方法；②进一步掌握数控车床对刀方法及验证方法；③会处理数控机床简单报警。程序的结构：以上程序中每一行即称为一个程序段，共由10个程序段组成，每个程序段以序号“N”开头，此处也可以省略。M02（或M30）作为整个程序的结束。O0100；N10G50X200Z150T0100；N20G96S150M03；N30G00X20Z6T0101；N40G01Z-30F0.25；N50X50；N60X60Z-70；N70X90；N80G00X200Z150T00；N90M05；N100M02；（程序主体）由程序号、程序内容、程序结束三个基本部分组成。（程序号）(程序结束)2.4.1加工程序的结构：——P44•（1）开始符（％，EP）默认或省略•（2）程序号/名：有两种形式：–①ISO：O和4位正整数（FANUC）如O0001；–②SIEMENS：CH01.MPF（2个字母与数字混合组成）–注：一般不需段号。–程序号是零件程序的存储代号，与文件名的作用相似，方便检索。•（3）程序主体：–多个程序段，每个程序段占一行（可有多个指令），用“；”或“LF”结束，可以有段号（即顺序号）•（4）程序结束指令：M02或M30，必须单独一行•（5）程序结束符2.程序段一个程序段由若干个功能指令字组成，用来指定一个加工步骤，其推荐格式为：•字地址可变程序段的格式3.字与地址符定义：字是一系列按规定排列的字符，作为一个信息单元存储、传递和操作构成形式：一个“字”由一个英文字母与随后的若干位十进制数字组成，这个英文字母称为地址符。即：“字”是由和（、）组成的。共有类，其中，除行号字N和尺寸字（X，Y，Z，A，B，C）外，均可称。地址符数字符号±7指令4.字符与代码的两种标准–ISO（）标准代码•FANUC系统–EIA（美国电子工业协会）标准代码•SIEMENS系统–不同标准，但只有部分指令不同2.4.3常用地址符及其含义：字及其功能：以FANUC系统为例①N：段号字，②G：准备功能字：G指令（见表3-1）——P48③X、Y、Z；A、B、C；I、J、K等：尺寸字（坐标值）——P45④F：进给功能字：F指令，单位——P56⑤S：主轴转速功能字：S指令，单位——P56⑥T：刀具功能字：T指令——P56⑦M：辅助功能字：M指令（见表3-2）——P592.4.3常用字含义详解：字及其功能：以FANUC系统为例①N：顺序号，后加4位数字，一般在每把刀具或每个加工阶段前使用，以便于检查。如：N0020→N20段号的数字大小的顺序不表示加工或控制顺序，只是程序段的识别标记，以便于查找和编辑。在编程时，数字可以不连续，也可以大小颠倒，还可以部分或全部省略。但一般习惯按顺序并以5或10的倍数编程，以备插入新的程序段。②G：准备功能字：G指令——P48（见表3-1）3.1数控编程概述——P48•1.G指令（见表3-1）的别称：3个–准备功能指令–G功能指令–G代码指令•分类：–是否续效：两大类：模态、非模态–G指令从功能上可分为三种注：在不同的数控系统中，同一个G代码的功能可能会不同–——同组模态G代码相互替代G指令从功能上可分为三种1、加工方式G代码，执行时机床有相应动作。如01组的指令（G01G02G03G90G92G94等）。格式：G--X–Z—2、功能选择G代码，相当于功能开与关的选择，编程时不用指定地址符。如05组06组12组指令。其中G21公制G22英制，G97恒转速G96恒线速，G98每分钟进给，G9...
