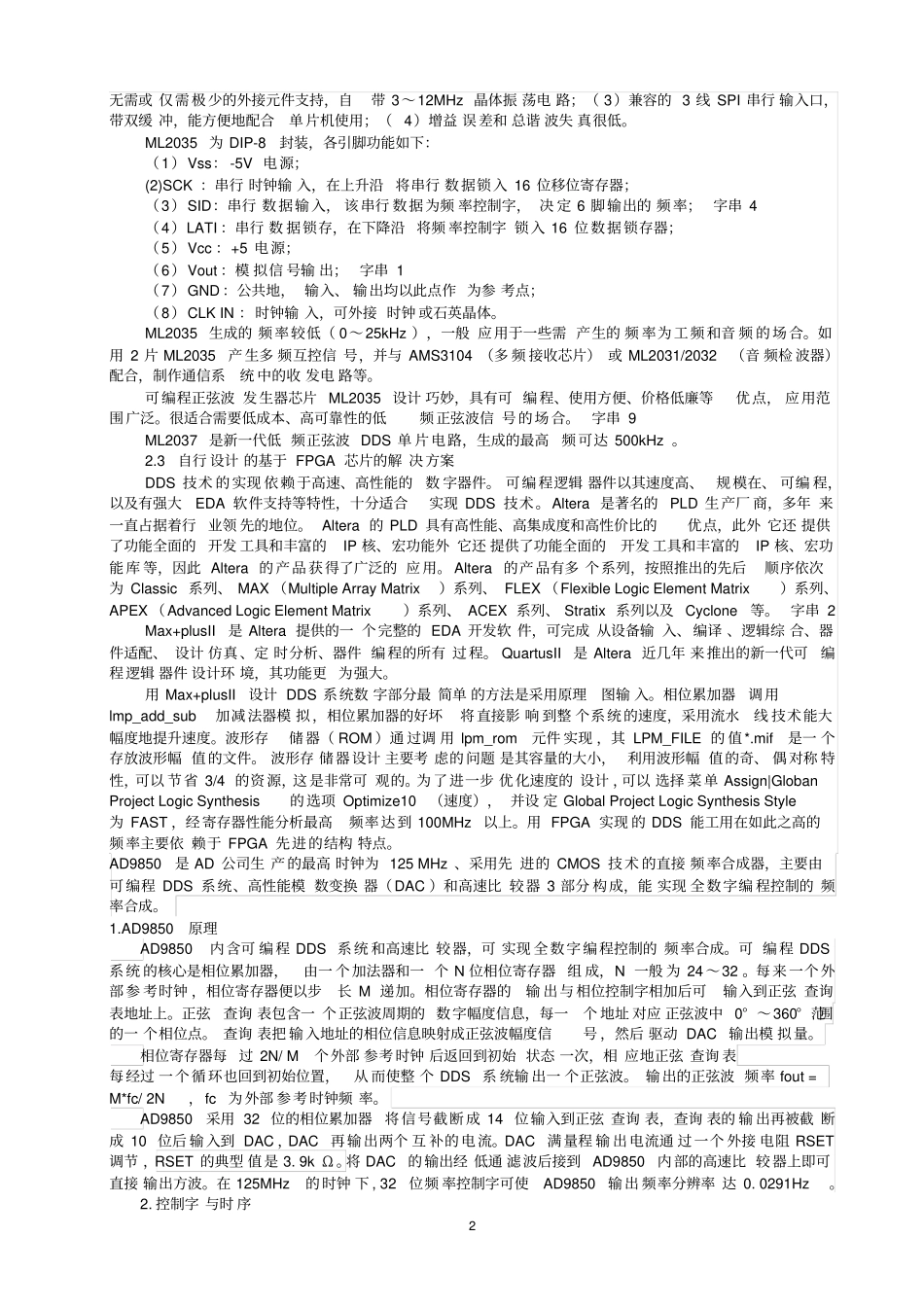

1DDS集成芯片结构特点直接数字频率合成(DDS─DigitalDirectFrequencySynthesis)技术是一种新的频率合成方法，是频率合成技术的一次革命，JOSEPHTIERNEY等3人于1971年提出了直接数字频率合成的思想，但由于受当时微电子技术和数字信号处理技术的限制，DDS技术没有受到足够重视，随着电子工程领域的实际需要以及数字集成电路和微电子技术的发展，DDS技术日益显露出它的优越性。DDS是一种全数字化的频率合成器，由相位累加器、波形ROM、D/A转换器和低通滤波器构成。时钟频率给定后，输出信号的频率取决于频率控制字，频率分辨率取决于累加器位数，相位分辨率取决于ROM的地址线位数，幅度量化噪声取决于ROM的数据位字长和D/A转换器位数。DDS有如下优点：⑴频率分辨率高，输出频点多，可达个频点(N为相位累加器位数)；⑵频率切换速度快，可达us量级；⑶频率切换时相位连续；⑷可以输出宽带正交信号；⑸输出相位噪声低，对参考频率源的相位噪声有改善作用；⑹可以产生任意波形；⑺全数字化实现，便于集成，体积小，重量轻，因此八十年代以来各国都在研制和发展各自的DDS产品，如美国QUALCOMM公司的Q2334，Q2220；STANFORD公司的STEL-1175，STEL-1180；AD公司的AD7008，AD9850，AD9854等。这些DDS芯片的时钟频率从几十兆赫兹到几百兆赫兹不等，芯片从一般功能到集成有D/A转换器和正交调制器。DDS除了用于跳频系统中外，还可以用于任意波形产生、信号调制等。随着高速集成电路的飞速发展，DDS必将开拓更多新的应用领域。AD公司的常用DDS芯片选用列表：型号最大工作频率(MHz)工作电压(V)最大功耗(mw)备注AD9831253.3/5120低电压，经济，内置D/A转换器AD9832253.3/5120小型封装，转型输入，内置D/A转换器AD9833252.5～5.52010个管脚的uSOIC封装AD9834502.5～5.52520个管脚的TSSOP封装并内置比较器AD9835505200经济，小型封装，装型输入，内置内置D/A转换器AD9830505300经济，并行输入，内置D/A转换器。AD98501253.3/5480内置比较器和D/A转换器AD98511803/3.3/5650内置比较器、D/转换器和时钟6倍频器AD98523003.31200内置12位的D/A转换器、高速比较器、线形调频和可编程参考时钟倍频器AD98531653.3/51150可编程数字QPSK/16-QAM调制器AD98543003.31200内置12位两路正交D/A转换器、高速比较器和可编程参考时钟倍频器AD985810003.32000内置10位的D/A转换器、150MHz相频监测器、充电汞和2GHz混频器一、AD9850的结构AD9850是AD公司采用先进的DDS技术1996年推出的高集成度DDS频率合成器，它内部包括可编程DDS系统、高性能DAC及高速比较器，能实现全数字编程控制的频率合成器和时钟发生器。接上精密时钟源，AD9850可产生一个频谱纯净、频率和相位都可编程控制的模拟正弦波输出。此正弦波可直接用作频率信号源或转换成方波用作时钟输出。AD9850接口控制简单，可以用8位并行口或串行口经、相位等控制数据。32位频率控制字，在125MHz时钟下，输出频率分产率达0.029Hz。先进的CMOS工艺使AD9850不仅性能指标一流，而且功耗少，在3.3V供电时，功耗仅为155mW。扩展工业级温度范围为-40～+85摄氏度，其封装是28引脚的SSOP表面封装。AD9850采用32位相位累加器，截断成14位，输入正弦查询表，查询表输出截断成10位，输入到DAC。DAC输出两个互补的模拟电流，接到滤波器上。调节DAC满量程输出电流，需外接一个电阻Rset，其调节关系是Iset=32（1.248V/Rset），满量程电流为10～20mA。字串62.2采用低频正弦波DDS单片电路的解决方案MicroLinear公司的电源管理事业部推出低频正弦波DDS单片电路ML2035以其价格低廉、使用简单得到广泛应用。ML2035特性：（1）输出频率为直流到25kHz，在时钟输入为12.352MHz野外频率分辨率可达到1.5Hz（-0.75～+0.75Hz），输出正弦波信号的峰-峰值为Vcc；（2）高度集成化，2无需或仅需极少的外接元件支持，自带3～12MHz晶体振荡电路；（3）兼容的3线SPI串行输入口，带双缓冲，能方便地配合单片机使用；（4）增益误差和总谐波失真很低。ML2035为DIP-8封装，各引脚功能如下：（1）Vss：-5V电源；(2)SCK：串行时钟输入，在上升沿将串行数据锁入16位移位寄存器；（3）SID：串行数据输入，该串...
