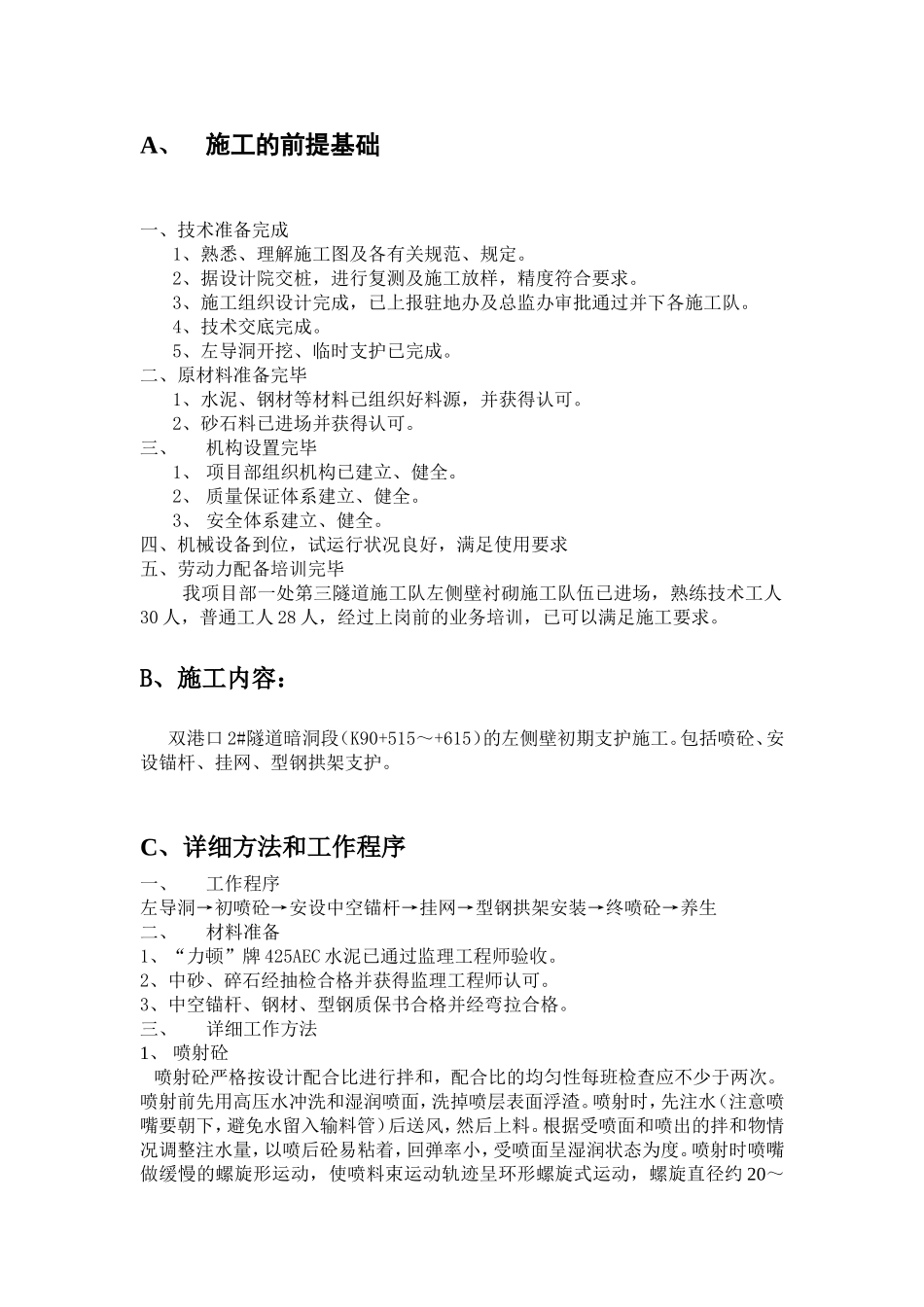

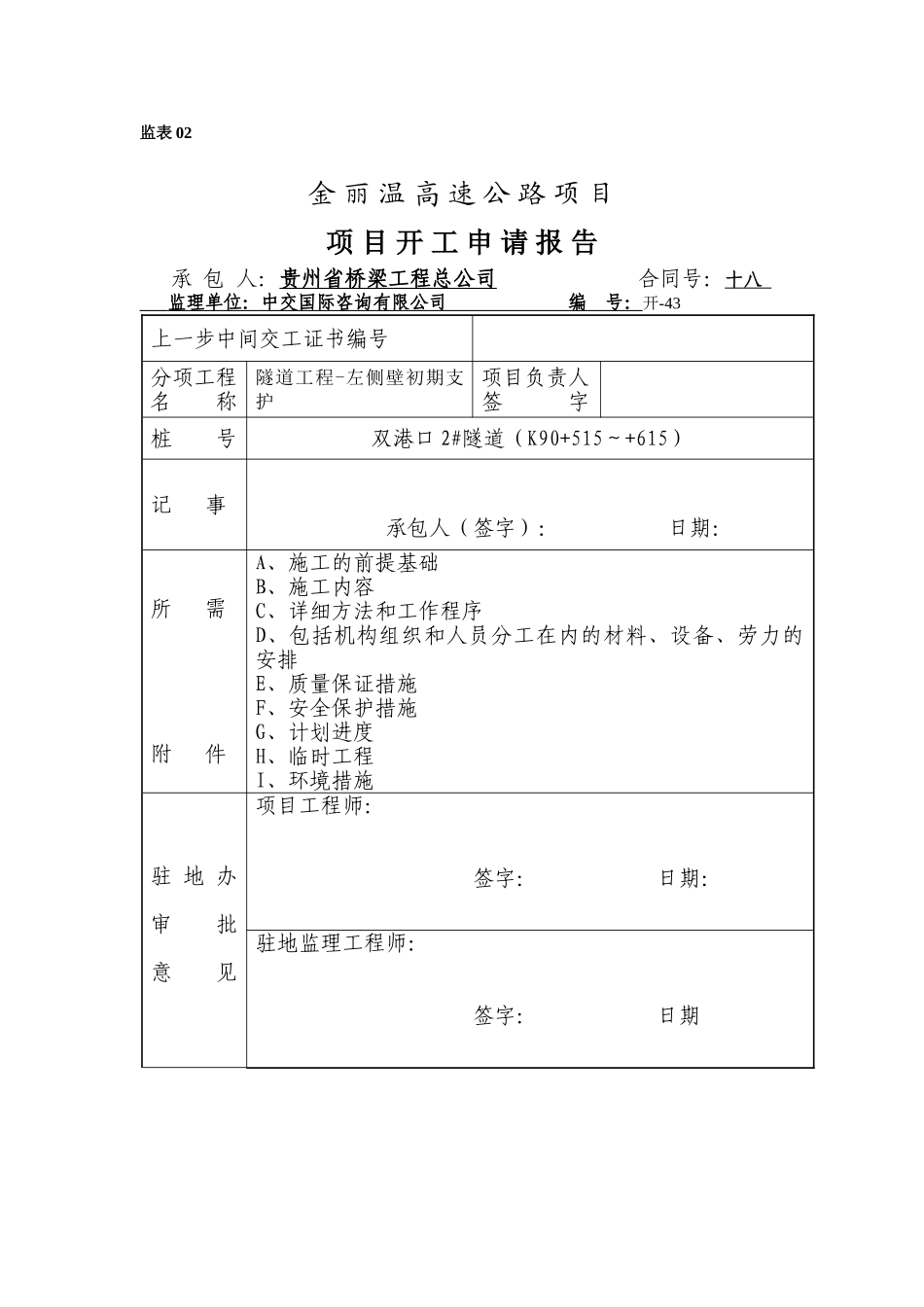

监表02金丽温高速公路项目项目开工申请报告承包人：贵州省桥梁工程总公司合同号：十八监理单位：中交国际咨询有限公司编号：开-43上一步中间交工证书编号分项工程名称隧道工程-左侧壁初期支护项目负责人签字桩号双港口2#隧道（K90+515～+615）记事承包人（签字）：日期：所需附件A、施工的前提基础B、施工内容C、详细方法和工作程序D、包括机构组织和人员分工在内的材料、设备、劳力的安排E、质量保证措施F、安全保护措施G、计划进度H、临时工程I、环境措施驻地办审批意见项目工程师：签字：日期：驻地监理工程师：签字：日期A、施工的前提基础一、技术准备完成1、熟悉、理解施工图及各有关规范、规定。2、据设计院交桩，进行复测及施工放样，精度符合要求。3、施工组织设计完成，已上报驻地办及总监办审批通过并下各施工队。4、技术交底完成。5、左导洞开挖、临时支护已完成。二、原材料准备完毕1、水泥、钢材等材料已组织好料源，并获得认可。2、砂石料已进场并获得认可。三、机构设置完毕1、项目部组织机构已建立、健全。2、质量保证体系建立、健全。3、安全体系建立、健全。四、机械设备到位，试运行状况良好，满足使用要求五、劳动力配备培训完毕我项目部一处第三隧道施工队左侧壁衬砌施工队伍已进场，熟练技术工人30人，普通工人28人，经过上岗前的业务培训，已可以满足施工要求。B、施工内容：双港口2#隧道暗洞段（K90+515～+615）的左侧壁初期支护施工。包括喷砼、安设锚杆、挂网、型钢拱架支护。C、详细方法和工作程序一、工作程序左导洞→初喷砼→安设中空锚杆→挂网→型钢拱架安装→终喷砼→养生二、材料准备1、“力顿”牌425AEC水泥已通过监理工程师验收。2、中砂、碎石经抽检合格并获得监理工程师认可。3、中空锚杆、钢材、型钢质保书合格并经弯拉合格。三、详细工作方法1、喷射砼喷射砼严格按设计配合比进行拌和，配合比的均匀性每班检查应不少于两次。喷射前先用高压水冲洗和湿润喷面，洗掉喷层表面浮渣。喷射时，先注水（注意喷嘴要朝下，避免水留入输料管）后送风，然后上料。根据受喷面和喷出的拌和物情况调整注水量，以喷后砼易粘着，回弹率小，受喷面呈湿润状态为度。喷射时喷嘴做缓慢的螺旋形运动，使喷料束运动轨迹呈环形螺旋式运动，螺旋直径约20～30cm，自喷射面下部开始，水平旋转喷射，喷料要一圈压半圈，喷至段尾时上移返回，同时要求，一排压一排，如此往复喷射。喷射时如有个别受喷面凹凸不平应先喷该处大致找平。为保证喷射砼密实度，减少回弹量，对于风压、水压及喷头的喷射距离、喷射角度都应合理调整。喷嘴至受喷面的距离以0.6米~1.0米为宜，料束以垂直受喷面为准。喷射料束运动速度及一次喷射厚度以每两秒左右转动一圈为宜，一次喷厚以不回落时的临界厚度或达到设计厚度时向前移动，每次喷射砼应在第一层砼终凝一小时后进行，第二次喷射砼应注意找平岩面，以便铺设防水层喷射砼注意养护：喷射砼终凝2小时后，进行喷水养护，养护时间不少于14天。施工注意事项：喷射砼前仔细检查机具情况，喷射机应布置在安全地带，并尽量靠近喷射部位，便于掌机手和喷射手联系，随时调整风压，经常检查喷射机出料弯头，输料管和管路接头，发现问题及时处理。喷射时一定要先注水后送风，再开机上料。调整喷头注水量应避免干料喷出。喷射作业结束时，将机内和管路中的拌和料用完后再停机、关水、断风。2、中空锚杆安设采用φ25×5的先锚后灌式中空砂浆锚杆，施工工序如下图：按设计要求布置锚杆位置，用红油漆标示清楚，然后进行钻孔施工，钻孔采用风钻钻孔，钻孔过程中应保证锚杆的方位角。钻孔完成后检查锚杆的方位角、孔深及孔径。检查合格后将安装好锚头的锚杆插入孔内至设计深度，打紧后安装止浆塞。锚杆安装好进行注浆作业，注浆压力控制在0.5-1.0mPa；水泥砂浆标号按设计要求配置≥20号，以保证锚杆工作荷载≥9T。3）挂网在初喷砼、中空锚杆安设完毕后，按设计要求铺设钢筋网，钢筋间接头用扎丝绑扎，其绑扎长度应符合规范要求，钢筋网随受喷面起伏铺设，并将钢筋网同定位锚杆固定牢固，此时将中空锚杆的垫板装上、压在钢筋网上，钢筋网与受喷面的间缭以3cm...
