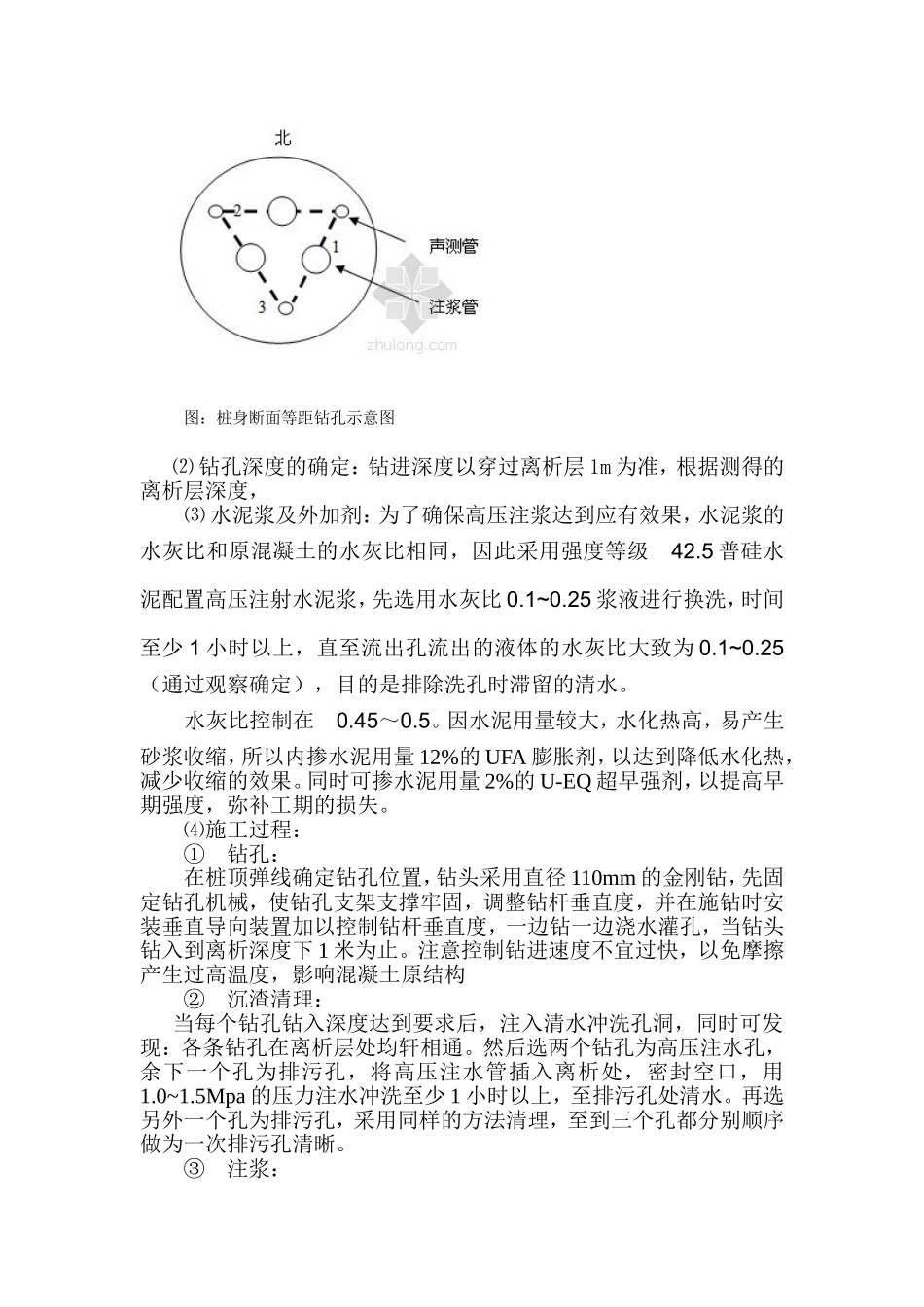

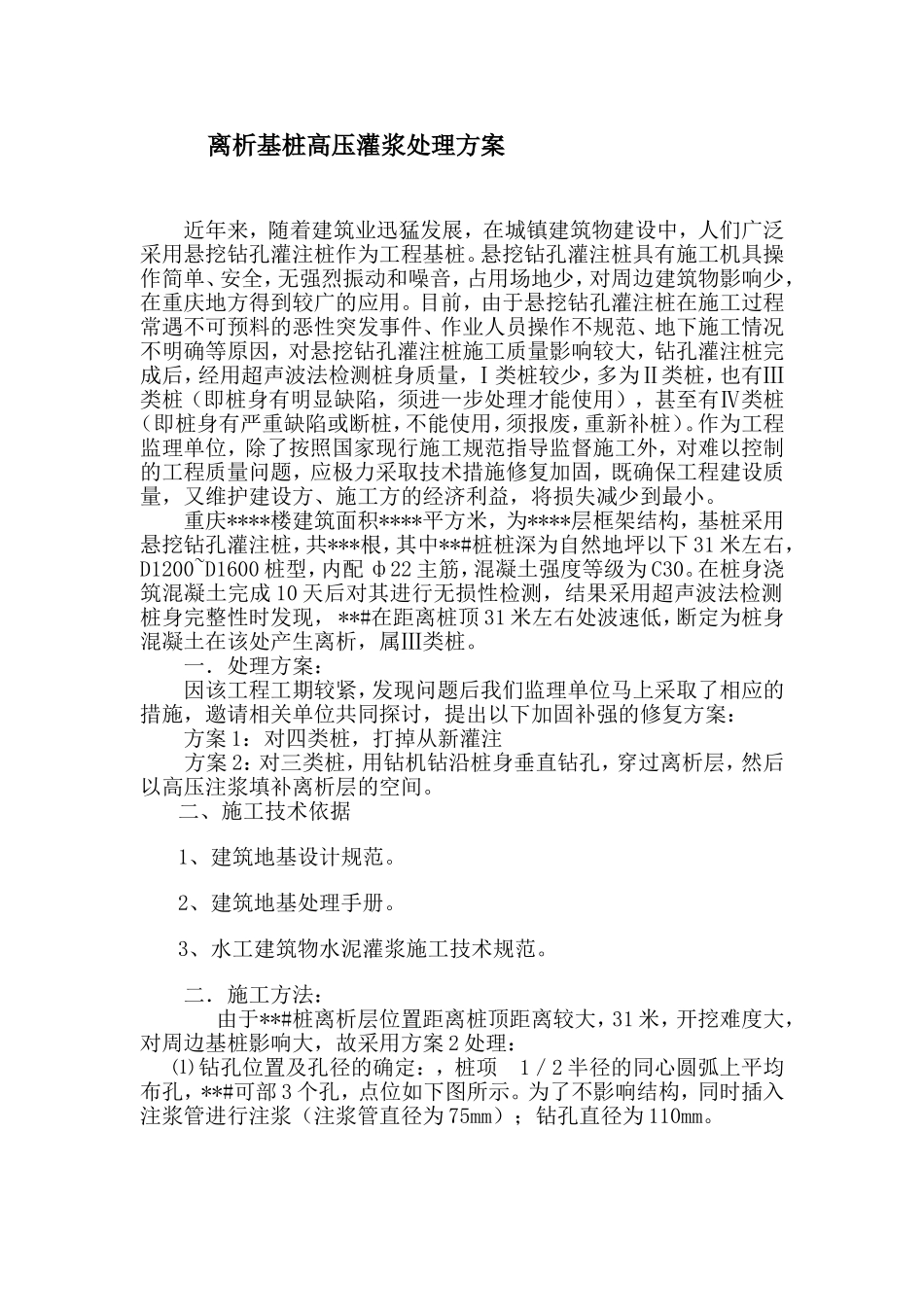

离析基桩高压灌浆处理方案近年来，随着建筑业迅猛发展，在城镇建筑物建设中，人们广泛采用悬挖钻孔灌注桩作为工程基桩。悬挖钻孔灌注桩具有施工机具操作简单、安全，无强烈振动和噪音，占用场地少，对周边建筑物影响少，在重庆地方得到较广的应用。目前，由于悬挖钻孔灌注桩在施工过程常遇不可预料的恶性突发事件、作业人员操作不规范、地下施工情况不明确等原因，对悬挖钻孔灌注桩施工质量影响较大，钻孔灌注桩完成后，经用超声波法检测桩身质量，Ⅰ类桩较少，多为Ⅱ类桩，也有Ⅲ类桩（即桩身有明显缺陷，须进一步处理才能使用），甚至有Ⅳ类桩（即桩身有严重缺陷或断桩，不能使用，须报废，重新补桩）。作为工程监理单位，除了按照国家现行施工规范指导监督施工外，对难以控制的工程质量问题，应极力采取技术措施修复加固，既确保工程建设质量，又维护建设方、施工方的经济利益，将损失减少到最小。重庆****楼建筑面积****平方米，为****层框架结构，基桩采用悬挖钻孔灌注桩，共***根，其中**#桩桩深为自然地坪以下31米左右，D1200~D1600桩型，内配ф22主筋，混凝土强度等级为C30。在桩身浇筑混凝土完成10天后对其进行无损性检测，结果采用超声波法检测桩身完整性时发现，**#在距离桩顶31米左右处波速低，断定为桩身混凝土在该处产生离析，属Ⅲ类桩。一．处理方案：因该工程工期较紧，发现问题后我们监理单位马上采取了相应的措施，邀请相关单位共同探讨，提出以下加固补强的修复方案：方案1：对四类桩，打掉从新灌注方案2：对三类桩，用钻机钻沿桩身垂直钻孔，穿过离析层，然后以高压注浆填补离析层的空间。二、施工技术依据1、建筑地基设计规范。2、建筑地基处理手册。3、水工建筑物水泥灌浆施工技术规范。二．施工方法：由于**#桩离析层位置距离桩顶距离较大，31米，开挖难度大，对周边基桩影响大，故采用方案2处理：⑴钻孔位置及孔径的确定：，桩项1／2半径的同心圆弧上平均布孔，**#可部3个孔，点位如下图所示。为了不影响结构，同时插入注浆管进行注浆（注浆管直径为75mm）；钻孔直径为110mm。图：桩身断面等距钻孔示意图⑵钻孔深度的确定：钻进深度以穿过离析层1m为准，根据测得的离析层深度，⑶水泥浆及外加剂：为了确保高压注浆达到应有效果，水泥浆的水灰比和原混凝土的水灰比相同，因此采用强度等级42.5普硅水泥配置高压注射水泥浆，先选用水灰比0.1~0.25浆液进行换洗，时间至少1小时以上，直至流出孔流出的液体的水灰比大致为0.1~0.25（通过观察确定），目的是排除洗孔时滞留的清水。水灰比控制在0.45～0.5。因水泥用量较大，水化热高，易产生砂浆收缩，所以内掺水泥用量12%的UFA膨胀剂，以达到降低水化热，减少收缩的效果。同时可掺水泥用量2%的U-EQ超早强剂，以提高早期强度，弥补工期的损失。⑷施工过程：①钻孔：在桩顶弹线确定钻孔位置，钻头采用直径110mm的金刚钻，先固定钻孔机械，使钻孔支架支撑牢固，调整钻杆垂直度，并在施钻时安装垂直导向装置加以控制钻杆垂直度，一边钻一边浇水灌孔，当钻头钻入到离析深度下1米为止。注意控制钻进速度不宜过快，以免摩擦产生过高温度，影响混凝土原结构②沉渣清理：当每个钻孔钻入深度达到要求后，注入清水冲洗孔洞，同时可发现：各条钻孔在离析层处均轩相通。然后选两个钻孔为高压注水孔，余下一个孔为排污孔，将高压注水管插入离析处，密封空口，用1.0~1.5Mpa的压力注水冲洗至少1小时以上，至排污孔处清水。再选另外一个孔为排污孔，采用同样的方法清理，至到三个孔都分别顺序做为一次排污孔清晰。③注浆：(a)准备注浆管：**#桩选用33米长的直径均为75mm的高压注浆管，在管的一端打出螺丝口，准备连接注浆泵上，而在管的另一端结止浆器，.(b)安装注浆设备：在每个孔中分别插入相应长度的注浆管，必须伸到孔底。(c)配置水泥浆：称为100kg水泥、12kgUFA膨胀剂、（可配2kgU-EQ超早强剂）充分搅和后，加水50kg搅拌90秒，即可注浆。(d)加压注浆：注浆时将每根桩其中的一个注浆管连接到注浆泵上，开始时先慢慢注入，待有水泥浆从孔中及其它孔中的注浆管内置出时，暂停注浆，用胶带嵌填孔口并用硅硐胶封口密实，嵌填深度为1...
