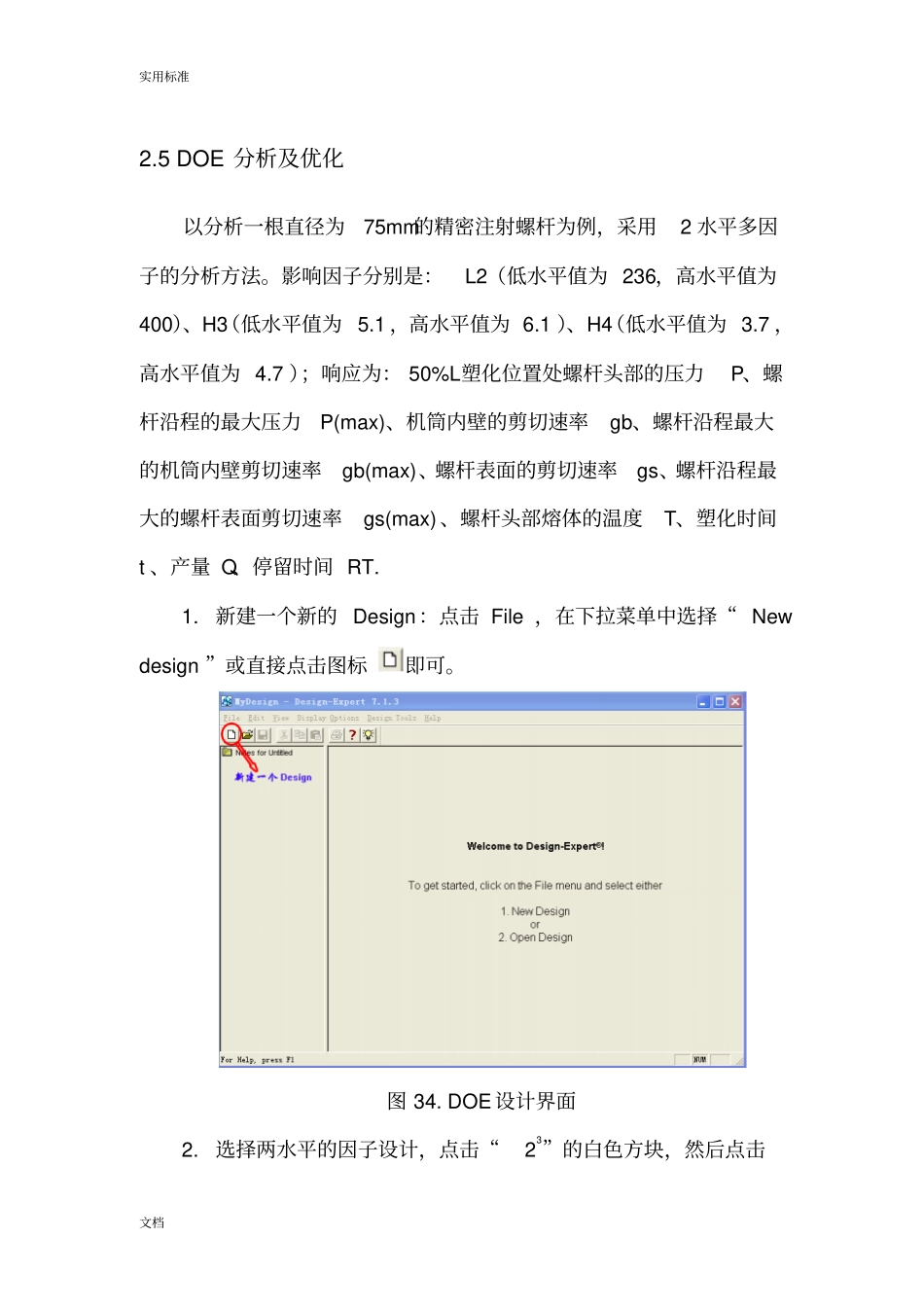

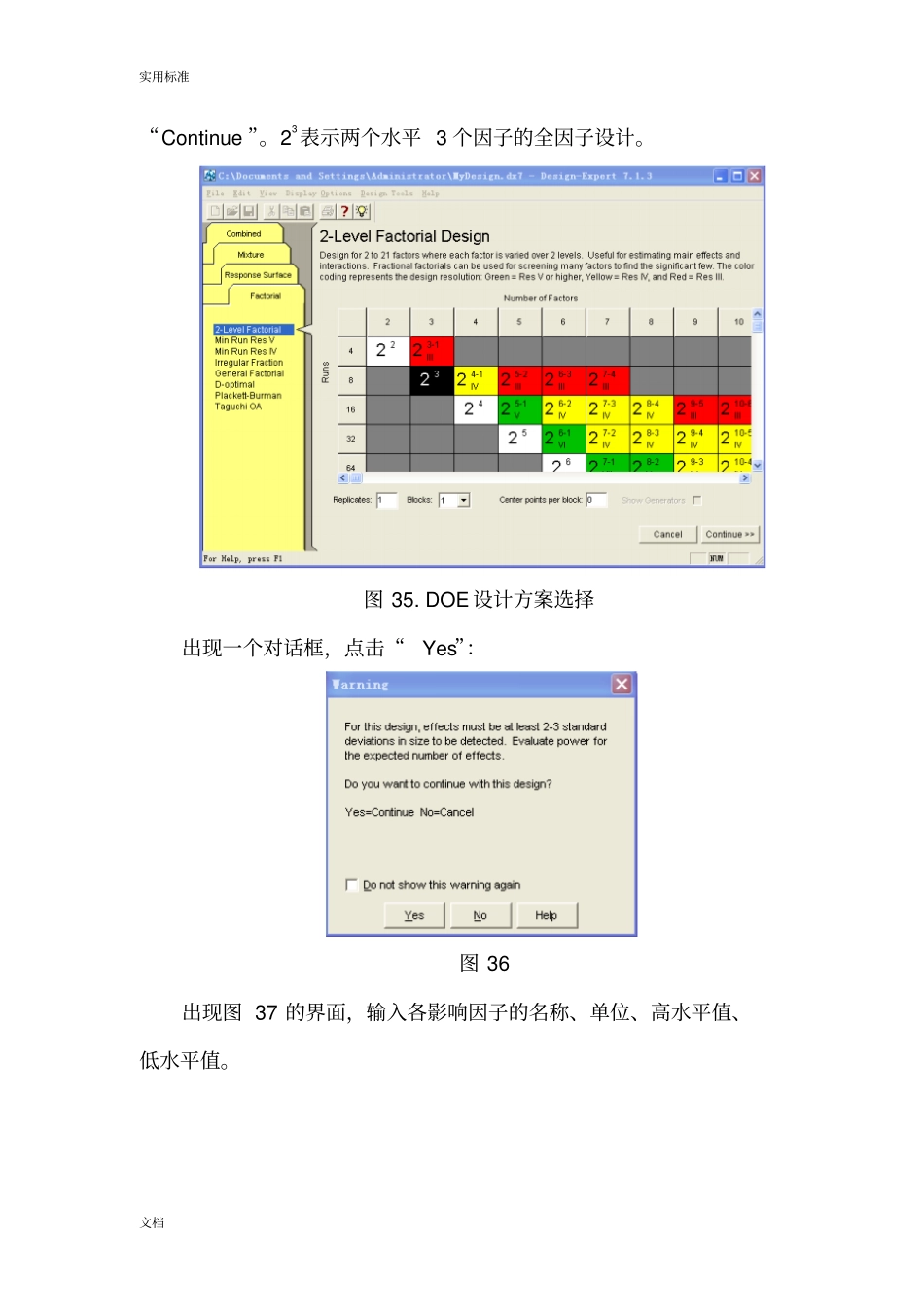

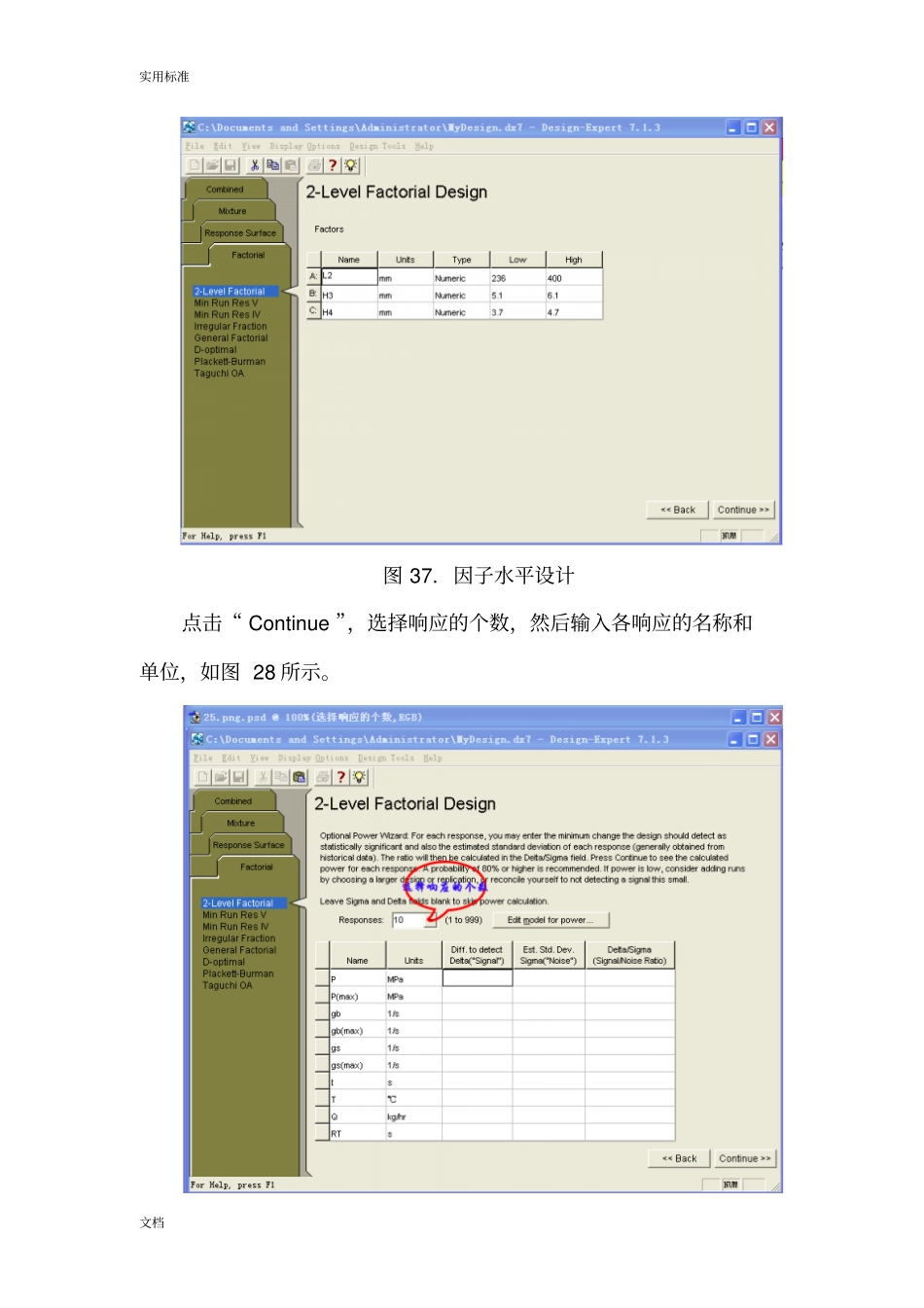

实用标准文档2.5DOE分析及优化以分析一根直径为75mm的精密注射螺杆为例，采用2水平多因子的分析方法。影响因子分别是：L2（低水平值为236，高水平值为400）、H3（低水平值为5.1，高水平值为6.1）、H4（低水平值为3.7，高水平值为4.7）；响应为：50%L塑化位置处螺杆头部的压力P、螺杆沿程的最大压力P(max)、机筒内壁的剪切速率gb、螺杆沿程最大的机筒内壁剪切速率gb(max)、螺杆表面的剪切速率gs、螺杆沿程最大的螺杆表面剪切速率gs(max)、螺杆头部熔体的温度T、塑化时间t、产量Q、停留时间RT.1.新建一个新的Design：点击File，在下拉菜单中选择“Newdesign”或直接点击图标即可。图34.DOE设计界面2.选择两水平的因子设计，点击“23”的白色方块，然后点击实用标准文档“Continue”。23表示两个水平3个因子的全因子设计。图35.DOE设计方案选择出现一个对话框，点击“Yes”：图36出现图37的界面，输入各影响因子的名称、单位、高水平值、低水平值。实用标准文档图37.因子水平设计点击“Continue”，选择响应的个数，然后输入各响应的名称和单位，如图28所示。实用标准文档图38.相应数量及类型点击“Continue”，输入数据，如图39所示。图39.分析数据表（1）首先分析数据：在Analysis阶段，通过观察Half-normalplot中Standardizedeffect（各参数对重量的作用），选取较重要的指标，然后通过ParetoChart可观察各因素的作用大小。然后进入ANOVA阶段，看到最右侧显示Significant表明模型与实际非常吻合，然后再观察。实用标准文档图40.因子重要性分析图41.传递函数可靠性评价图42分析得出的传递函数在实际分析中，应尽量以二进制形式给出的传递函数来进行分析。实用标准文档（2）进入到优化阶段（Optimization）：首先选取优化的目标，将目标的中值作为优化的目标值，然后进行求解（Solution），可得到获得最接近中值的各螺杆参数设定系列。图43.设定优化目标及优化值图44.优化结果列表实用标准文档点击“Graphs”，可以得到各响应的云图。Design-Expert?SoftwareT230.88225.82X1=A:L2X2=B:H1ActualFactorsC:H3=10.00D:H4=6.80128.00192.00256.00320.00384.0014.0015.5017.0018.5020.00TA:L2B:H1225.58226.04226.49226.95227.40Prediction225.82Design-Expert?SoftwareQ838.32600.23X1=A:L2X2=B:H1ActualFactorsC:H3=10.00D:H4=6.80128.00192.00256.00320.00384.0014.0015.5017.0018.5020.00QA:L2B:H1751.35768.30785.25802.20819.15Prediction832.33实用标准文档Design-Expert?SoftwareP(max)18.448.89X1=A:L2X2=B:H1ActualFactorsC:H3=10.00D:H4=6.80128.00192.00256.00320.00384.0014.0015.5017.0018.5020.00P(max)A:L2B:H19.7910.5411.2812.0312.78Prediction11.47图45.优化结果图形显示
