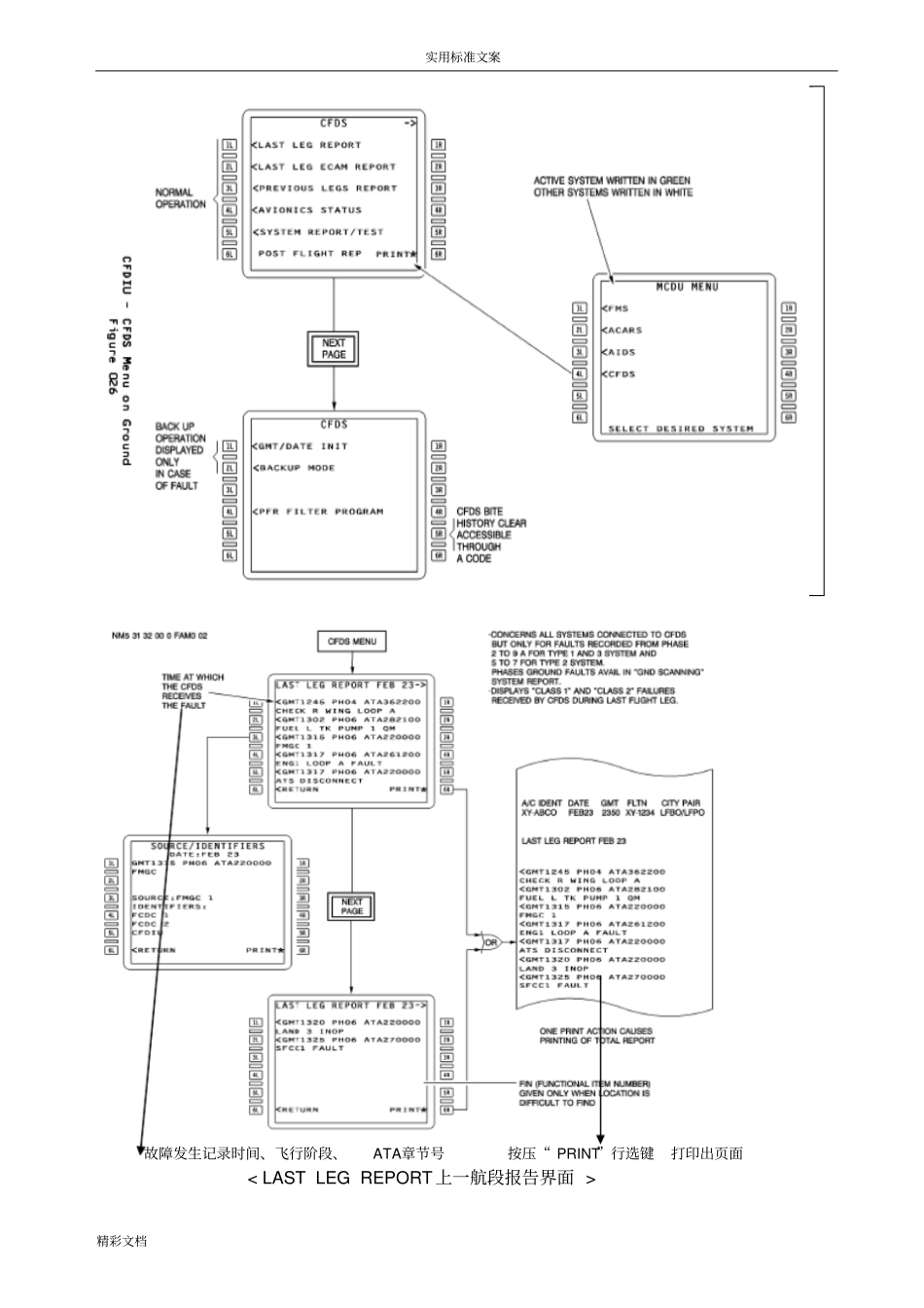

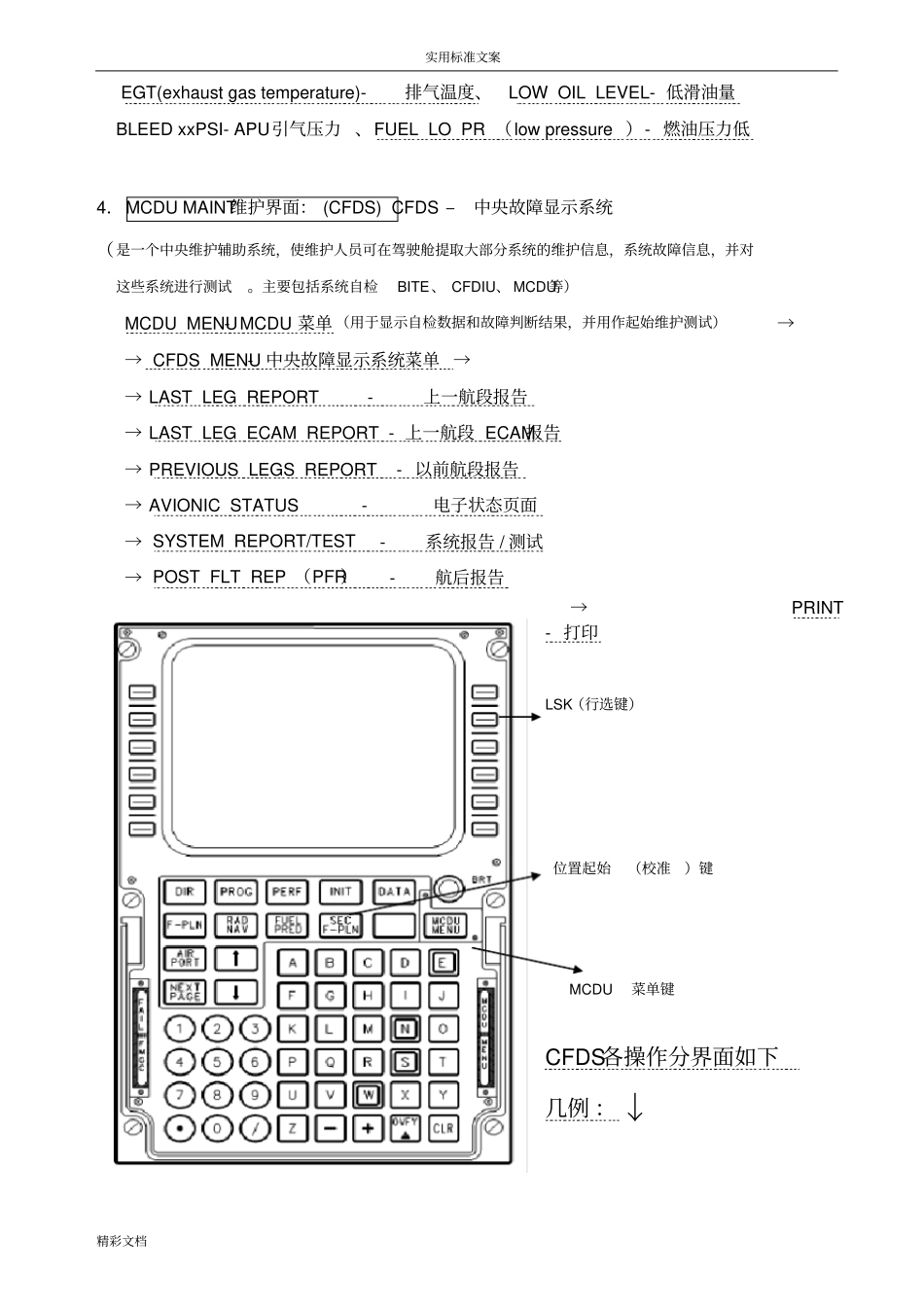

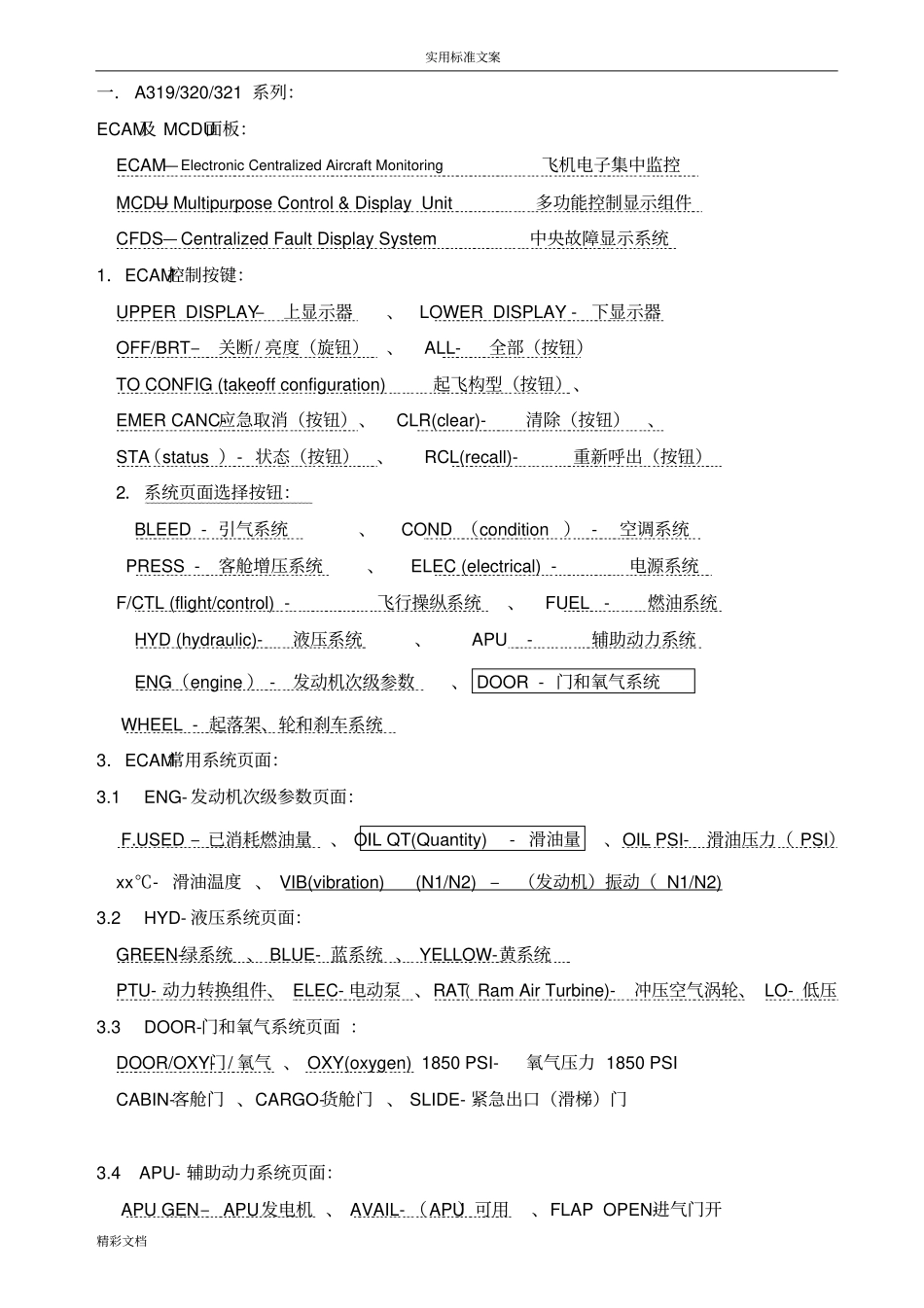

实用标准文案精彩文档一.A319/320/321系列:ECAM及MCDU面板:ECAM—ElectronicCentralizedAircraftMonitoring飞机电子集中监控MCDU—MultipurposeControl&DisplayUnit多功能控制显示组件CFDS—CentralizedFaultDisplaySystem中央故障显示系统1.ECAM控制按键:UPPERDISPLAY–上显示器、LOWERDISPLAY-下显示器OFF/BRT–关断/亮度(旋钮)、ALL-全部(按钮)TOCONFIG(takeoffconfiguration)起飞构型(按钮)、EMERCANC-应急取消(按钮)、CLR(clear)-清除(按钮)、STA(status)-状态(按钮)、RCL(recall)-重新呼出(按钮)2.系统页面选择按钮:BLEED-引气系统、COND(condition)-空调系统PRESS-客舱增压系统、ELEC(electrical)-电源系统F/CTL(flight/control)-飞行操纵系统、FUEL-燃油系统HYD(hydraulic)-液压系统、APU-辅助动力系统ENG(engine)-发动机次级参数、DOOR-门和氧气系统WHEEL-起落架、轮和刹车系统3.ECAM常用系统页面:3.1ENG-发动机次级参数页面:F.USED–已消耗燃油量、OILQT(Quantity)-滑油量、OILPSI-滑油压力(PSI)xx℃-滑油温度、VIB(vibration)(N1/N2)–(发动机)振动(N1/N2)3.2HYD-液压系统页面:GREEN-绿系统、BLUE-蓝系统、YELLOW-黄系统PTU-动力转换组件、ELEC-电动泵、RAT(RamAirTurbine)-冲压空气涡轮、LO-低压3.3DOOR-门和氧气系统页面:DOOR/OXY-门/氧气、OXY(oxygen)1850PSI-氧气压力1850PSICABIN-客舱门、CARGO-货舱门、SLIDE-紧急出口(滑梯)门3.4APU-辅助动力系统页面:APUGEN–APU发电机、AVAIL-(APU)可用、FLAPOPEN-进气门开实用标准文案精彩文档EGT(exhaustgastemperature)-排气温度、LOWOILLEVEL-低滑油量BLEEDxxPSI-APU引气压力、FUELLOPR(lowpressure)-燃油压力低4.MCDUMAINT维护界面:(CFDS)CFDS–中央故障显示系统(是一个中央维护辅助系统,使维护人员可在驾驶舱提取大部分系统的维护信息,系统故障信息,并对这些系统进行测试。主要包括系统自检BITE、CFDIU、MCDU等)MCDUMENU-MCDU菜单(用于显示自检数据和故障判断结果,并用作起始维护测试)→→CFDSMENU-中央故障显示系统菜单→→LASTLEGREPORT-上一航段报告→LASTLEGECAMREPORT-上一航段ECAM报告→PREVIOUSLEGSREPORT-以前航段报告→AVIONICSTATUS-电子状态页面→SYSTEMREPORT/TEST-系统报告/测试→POSTFLTREP(PFR)-航后报告→PRINT-打印LSK(行选键)位置起始(校准)键MCDU菜单键CFDS各操作分界面如下几例:↓实用标准文案精彩文档故障发生记录时间、飞行阶段、ATA章节号按压“PRINT”行选键打印出页面
实用标准文案精彩文档实用标准文案精彩文档SYSTEMREPORT/TEST(系统报告/测试页面相关系统缩写):AIRCOND(condition)-空调COM-communication通讯AFS-autoflightsystem自动飞行ELEC-electric电源FIREPROT(protection)-防火F/CTL-flight/control飞行操纵FUEL-燃油ICE*RAIN-防冰/防雨、INST(instrument)-仪表L/G-landinggear起落架NAV(navigation)-导航PNEU(pneumatic)-气源APU-辅助动力、ENG(engine)-发动机、TOILET–厕所RETURN-返回(上一页)NEXTPAGE-下一页(翻页键)举例:1.仪表系统(INST)和空调系统(AIRCOND)系统报告/测试页界面2.以及各个分系统系统报告/测试主页面如下词汇:AEVC-电子设备通风计算机(AvionicsEquipmentVentilationComputer)CPC-客舱增压计算机(CabinPressureController)TEMPCTL–温度控制器(Temperaturecontroller)CFDIU-中央故障显示接口组件(CentralizedFaultDisplayInterfaceUnit)FMGC-飞行管理制导计算机(FlightManagementandGuidanceComputer)实用标准文案精彩文档说明:进入相关系统页面〉各分系统、计算机、部件〉上一航段报告、测试等实用标准文案精彩文档INST仪表系统系统报告/测试页面实用标准文案精彩文档各分系统系统报告/测试主页面实用标准文案精彩文档A319/320/321机型航线使用CFDS进行维护:按压MCDU键盘上的MCDUMENU键,然后选择按压CFDS行选键,得到CFDS主菜单。...
