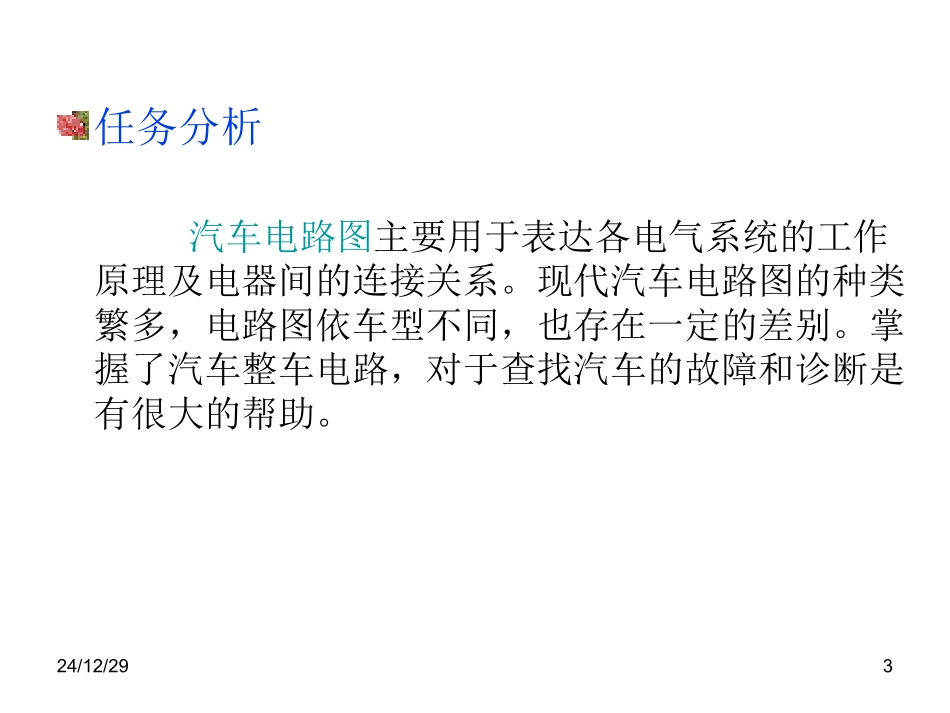

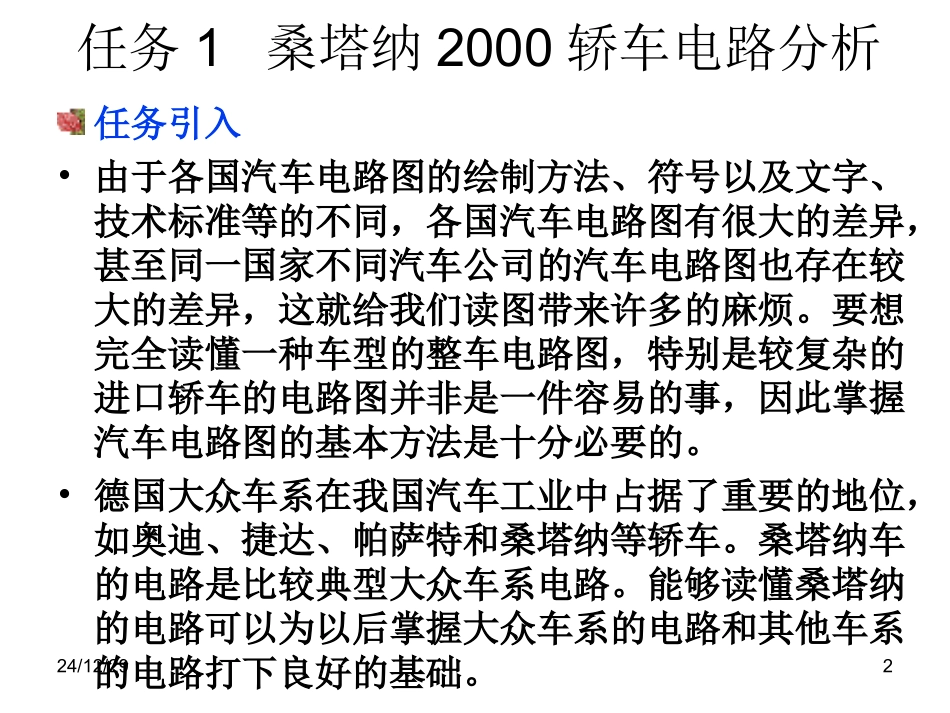

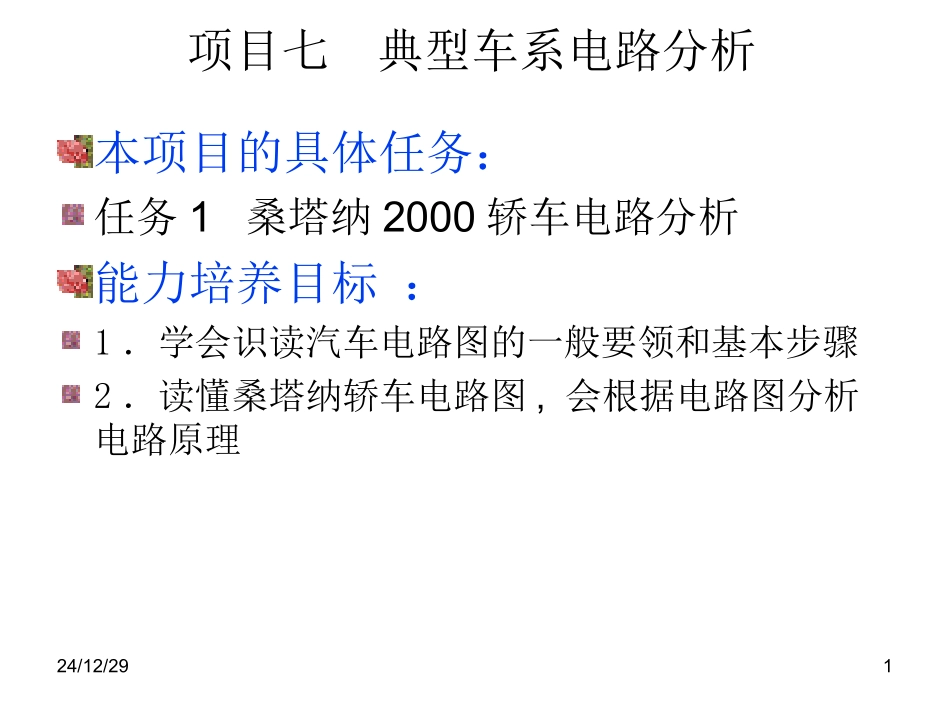

24/12/291项目七典型车系电路分析本项目的具体任务：任务1桑塔纳2000轿车电路分析能力培养目标：1．学会识读汽车电路图的一般要领和基本步骤2．读懂桑塔纳轿车电路图,会根据电路图分析电路原理24/12/292任务1桑塔纳2000轿车电路分析任务引入•由于各国汽车电路图的绘制方法、符号以及文字、技术标准等的不同，各国汽车电路图有很大的差异，甚至同一国家不同汽车公司的汽车电路图也存在较大的差异，这就给我们读图带来许多的麻烦。要想完全读懂一种车型的整车电路图，特别是较复杂的进口轿车的电路图并非是一件容易的事，因此掌握汽车电路图的基本方法是十分必要的。•德国大众车系在我国汽车工业中占据了重要的地位，如奥迪、捷达、帕萨特和桑塔纳等轿车。桑塔纳车的电路是比较典型大众车系电路。能够读懂桑塔纳的电路可以为以后掌握大众车系的电路和其他车系的电路打下良好的基础。24/12/293任务分析汽车电路图主要用于表达各电气系统的工作原理及电器间的连接关系。现代汽车电路图的种类繁多，电路图依车型不同，也存在一定的差别。掌握了汽车整车电路，对于查找汽车的故障和诊断是有很大的帮助。24/12/294一、汽车电路图读识基本方法二、电源系统电路原理图三、启动系统电路原理图四、点火系统电路原理图五、仪表与指示灯系统电路原理图六、灯光系统电路原理图七、辅助电器电路原理图任务相关知识24/12/295一、汽车电路图读识基本方法1.汽车电路图种类汽车电路图主要用于表达汽车各电气系统的工作原理及电器间的连接关系。汽车电路图汽车电路原理图汽车电路定位图汽车电气线路图（或接线图）汽车电器定位图汽车线束图汽车线路连接器插脚图汽车接线盒（含熔丝盒、继电器盒）平面布置图汽车电子控制电路原理图汽车传统（开关/继电器）控制电路原理图汽车电路原理方框图汽车开关内部位置—电气连接关系图24/12/2962.读识汽车电路图的一般要领（1）认真读几遍图注（2）牢记电气图形符号（3）熟记电路标记符号（4）牢记汽车电路特点（5）牢记回路原则（6）浏览全图，分割各个单元系统（7）熟记各局部电路之间的内在联系和相互关系（8）掌握各种开关在电路中的作用（9）全面分析开关、继电器的初始状态和工作状态（10）掌握电器装置在电路图中的位置（11）先易后难（12）注意搜集资料和经验积累24/12/2973.上海桑塔纳轿车电路识图方法上海桑塔纳轿车系列车型的电路结构基本上大同小异，有的仅是配置不同，以桑塔纳的基本电路为例。（1）电路原理图组成：桑塔纳轿车的电源、起动、预热、点火、仪表和信号、照明、信号、雨刮器以及洗涤电路及空调、收放机电路。24/12/298桑塔纳轿车的电源、启动、预热、点火、仪表和信号电路原理图图7－1(a)24/12/299图7－1(b)桑塔纳轿车的照明信号、雨刮器、洗涤电路原理图24/12/2910图7－1(c)桑塔纳轿车的空调、收放机电路原理图24/12/2911表7－1(a)24/12/2912表7－1(b)24/12/291324/12/2914表7－1(c)24/12/2915（2）桑塔纳轿车电器主电源分为三路：①编号30的一路“30”线为常火线，电压为12V，即与蓄电池直接相连，中间不经过任何开关，不论是停车时或发动机处于熄火状态均有电。专供发动机熄火时也需用电的电器使用，如停车灯、制动灯、报警灯、顶灯、冷却风扇电动机等②编号15的一路标有“15”的为小容量电器火线，它要在点火开关接通后方能有电的火线③编号X的一路标有“X”的为发动机正常工作时才工作而启动瞬间不工作的大容量相电（发动机启动后才能接通的相线）24/12/2916二、电源系统电路原理图图7－1(a)24/12/29171．简化的电源系统电路原理图组成：①桑塔纳轿车电源电路由容量54A·h、12v蓄电池②整体式交流发电机③并联组成简化的电路原理图如图7-2所示。图7－224/12/29182．电源系统电流通路点火开关D置于1挡（通电）状态（1）：发动机转速低于1200r／min时，特点：①充电指示灯K2点亮（由于蓄电池电压高于发电机电压一定的数值）②蓄电池放电。电流通路见图图7－224/12/2919状态（2）：当发动机转速达到或高于1200r／min时，特点：①发电机向蓄电池充电(发电机输出的电压高于蓄电池电压)。②充电指示灯K2熄灭(由于此时VD二极管截止),表...
