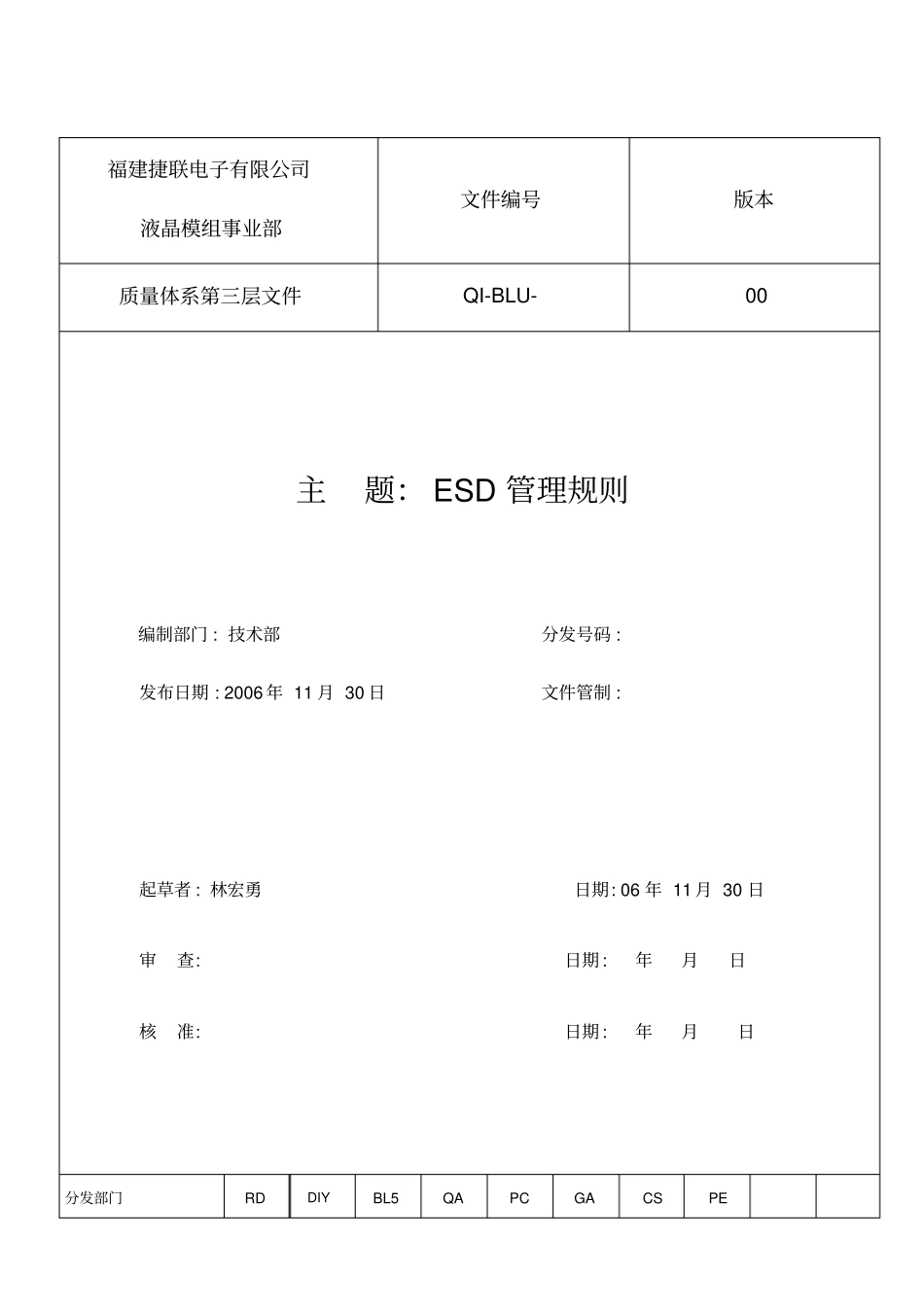

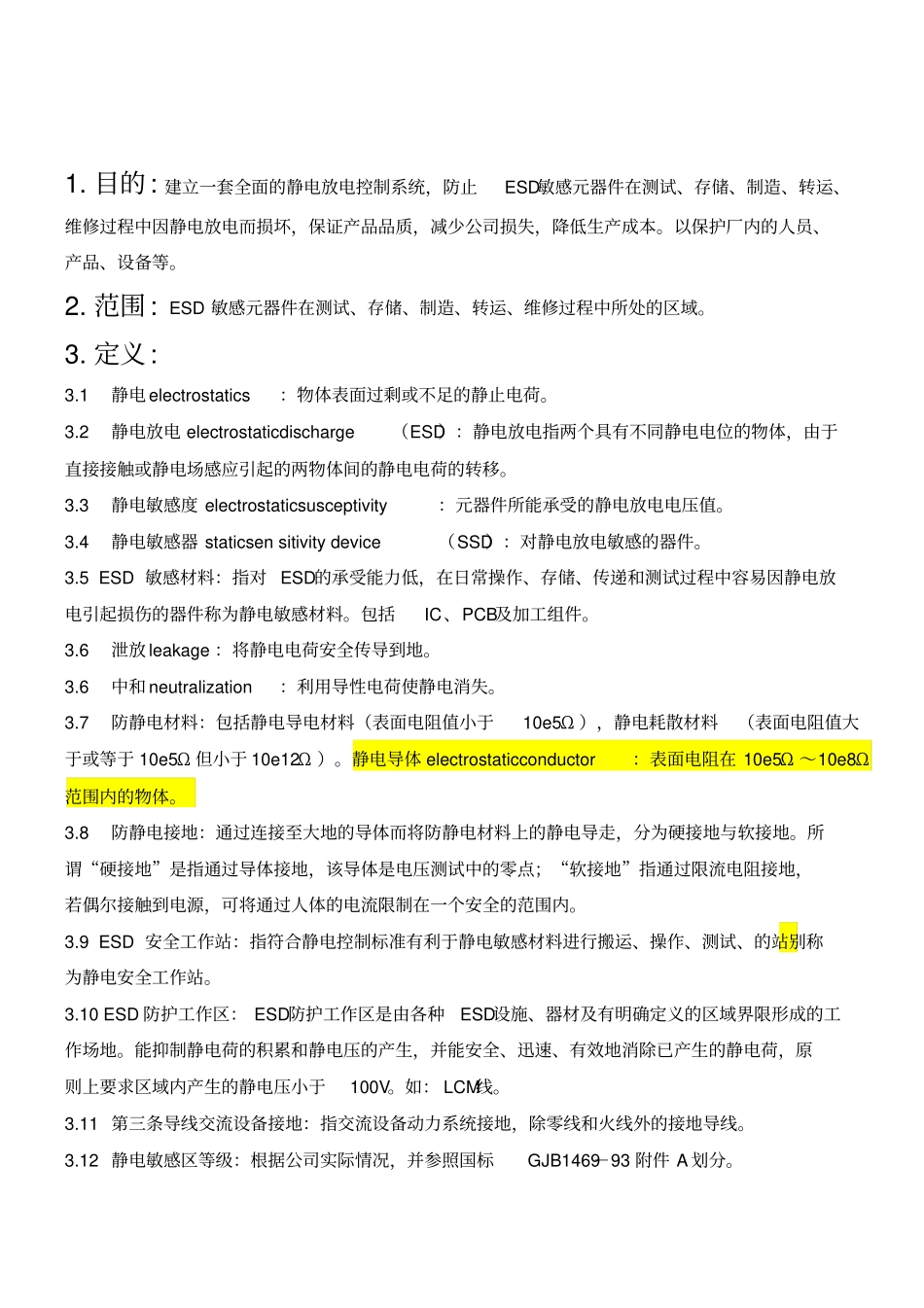

福建捷联电子有限公司液晶模组事业部文件编号版本质量体系第三层文件QI-BLU-00主题：ESD管理规则编制部门:技术部分发号码:发布日期:2006年11月30日文件管制:起草者:林宏勇日期:06年11月30日审查:日期:年月日核准:日期:年月日分发部门RDDIYBL5QAPCGACSPE文件更改记录本程序根据实际需要作如下更改,已经相关部门会签并呈报核准[BLU檔管制申请单]由总务课保存。序次条款页次修改内容纪要新版序核准更改日期更改单号1全版更新00黄国荣2006-11-281.目的:建立一套全面的静电放电控制系统，防止ESD敏感元器件在测试、存储、制造、转运、维修过程中因静电放电而损坏，保证产品品质，减少公司损失，降低生产成本。以保护厂内的人员、产品、设备等。2.范围:ESD敏感元器件在测试、存储、制造、转运、维修过程中所处的区域。3.定义:3.1静电electrostatics：物体表面过剩或不足的静止电荷。3.2静电放电electrostaticdischarge（ESD）：静电放电指两个具有不同静电电位的物体，由于直接接触或静电场感应引起的两物体间的静电电荷的转移。3.3静电敏感度electrostaticsusceptivity：元器件所能承受的静电放电电压值。3.4静电敏感器staticsensitivitydevice（SSD）：对静电放电敏感的器件。3.5ESD敏感材料：指对ESD的承受能力低，在日常操作、存储、传递和测试过程中容易因静电放电引起损伤的器件称为静电敏感材料。包括IC、PCB及加工组件。3.6泄放leakage：将静电电荷安全传导到地。3.6中和neutralization：利用导性电荷使静电消失。3.7防静电材料：包括静电导电材料（表面电阻值小于10e5Ω），静电耗散材料（表面电阻值大于或等于10e5Ω但小于10e12Ω）。静电导体electrostaticconductor：表面电阻在10e5Ω～10e8Ω范围内的物体。3.8防静电接地：通过连接至大地的导体而将防静电材料上的静电导走，分为硬接地与软接地。所谓“硬接地”是指通过导体接地，该导体是电压测试中的零点；“软接地”指通过限流电阻接地，若偶尔接触到电源，可将通过人体的电流限制在一个安全的范围内。3.9ESD安全工作站：指符合静电控制标准有利于静电敏感材料进行搬运、操作、测试、的站别称为静电安全工作站。3.10ESD防护工作区：ESD防护工作区是由各种ESD设施、器材及有明确定义的区域界限形成的工作场地。能抑制静电荷的积累和静电压的产生，并能安全、迅速、有效地消除已产生的静电荷，原则上要求区域内产生的静电压小于100V。如：LCM线。3.11第三条导线交流设备接地：指交流设备动力系统接地，除零线和火线外的接地导线。3.12静电敏感区等级：根据公司实际情况，并参照国标GJB1469－93附件A划分。一级防静电区：ESD防护重要区域，即LCM线、老化房二级防静电区：ESD防护一般区域，B/L线、灯管加工等三级防静电区：非静电敏感元件作业站，无需防静电，但需做好接地安全工作。3.13接地电阻测量仪（ZC29B）：测量接地系统阻抗。3.14钳式接地电阻测试仪（ETCR2000）：利用欧姆定理测量接地回路电阻值。3.15带电平面监视仪（SSDH0601）：测量静电消除器的除静电效果和静电水平。3.16防静电手环测试仪：检测防静电手腕带的接地阻抗是否在规格内。3.17静电手环监控仪：安装在设备上实时监控人员及静电手环的接地状况之仪器。3.18静电量测仪（STATIRON-DZ3）：实时测量被测物体表面的静电水平。3.19表面阻抗测试仪：测试与产品接触的物品表面阻抗。3.20现场单位：BM-5、IQC、OQC、IPQC、RMA。3.21ESD工程师：具有专业的技术知识，且通过国家（地区）防静电委员会的培训，取得合格证书，负责公司ESD控制执行的人员。4.权责:技术课主任负责审核防静电管理规则。工程部经理负责核准本规则的实施。4.1【ESD小组】：由各相关单位成员组成，负责统筹全厂ESD管理工作的规划、稽核和系统完善、接地检查等；4.2【ESD工程师】：负责项目推展规划、会议的召开。其中包括教育训练教材、需求等规划的提出；SPC管制项目提出；ESD相关资料的收集；ESD管理规范的系统制订；各制程ESD的风险评估分析；4.3【工务组】：防静电地线、线体地线；线体接地、设备接地、工（治）具接地的铺设维护；定期对设备、工作桌和系统接地测试，为ESD小组核心协...
