传输光缆勘察流程VIP免费

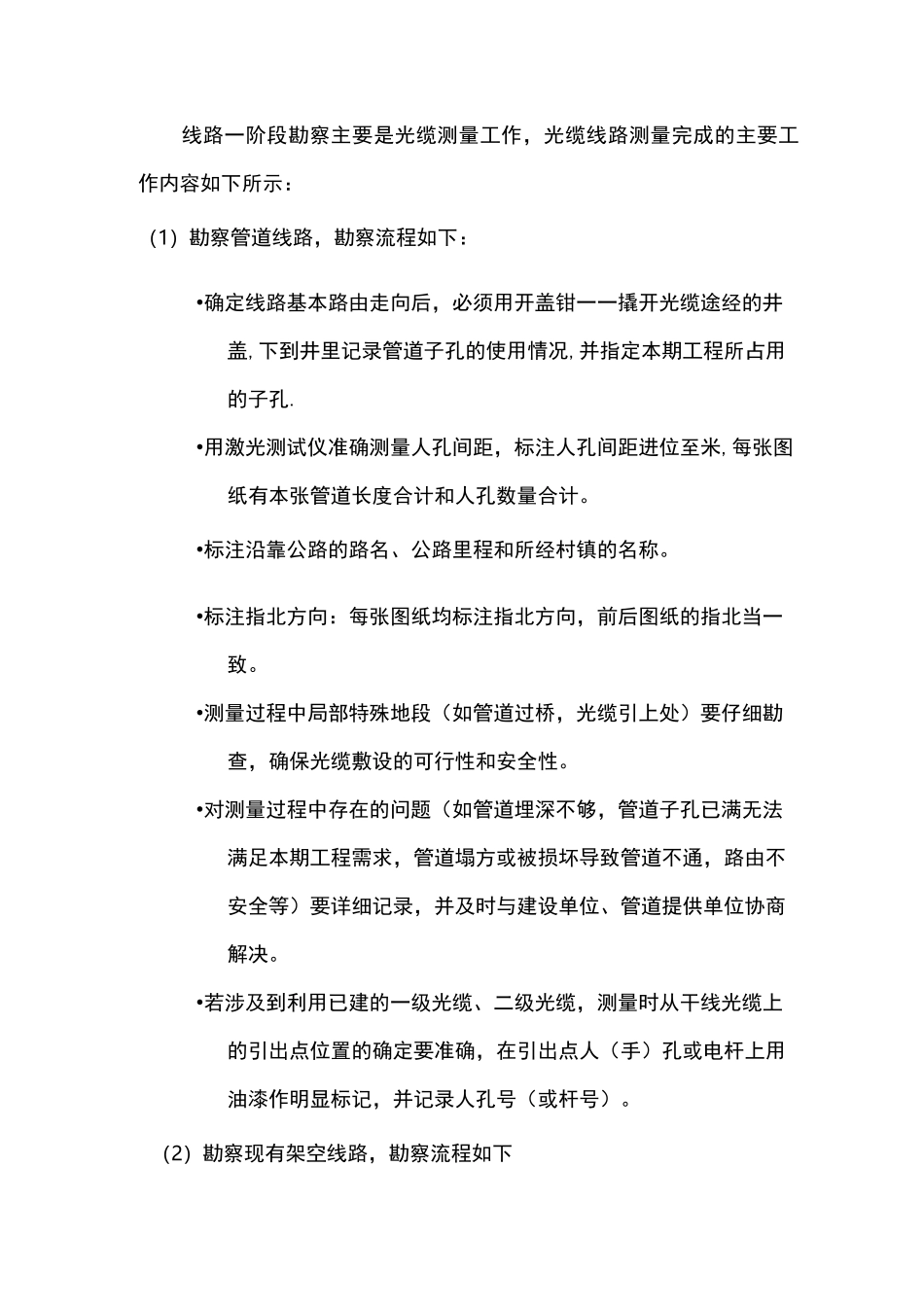

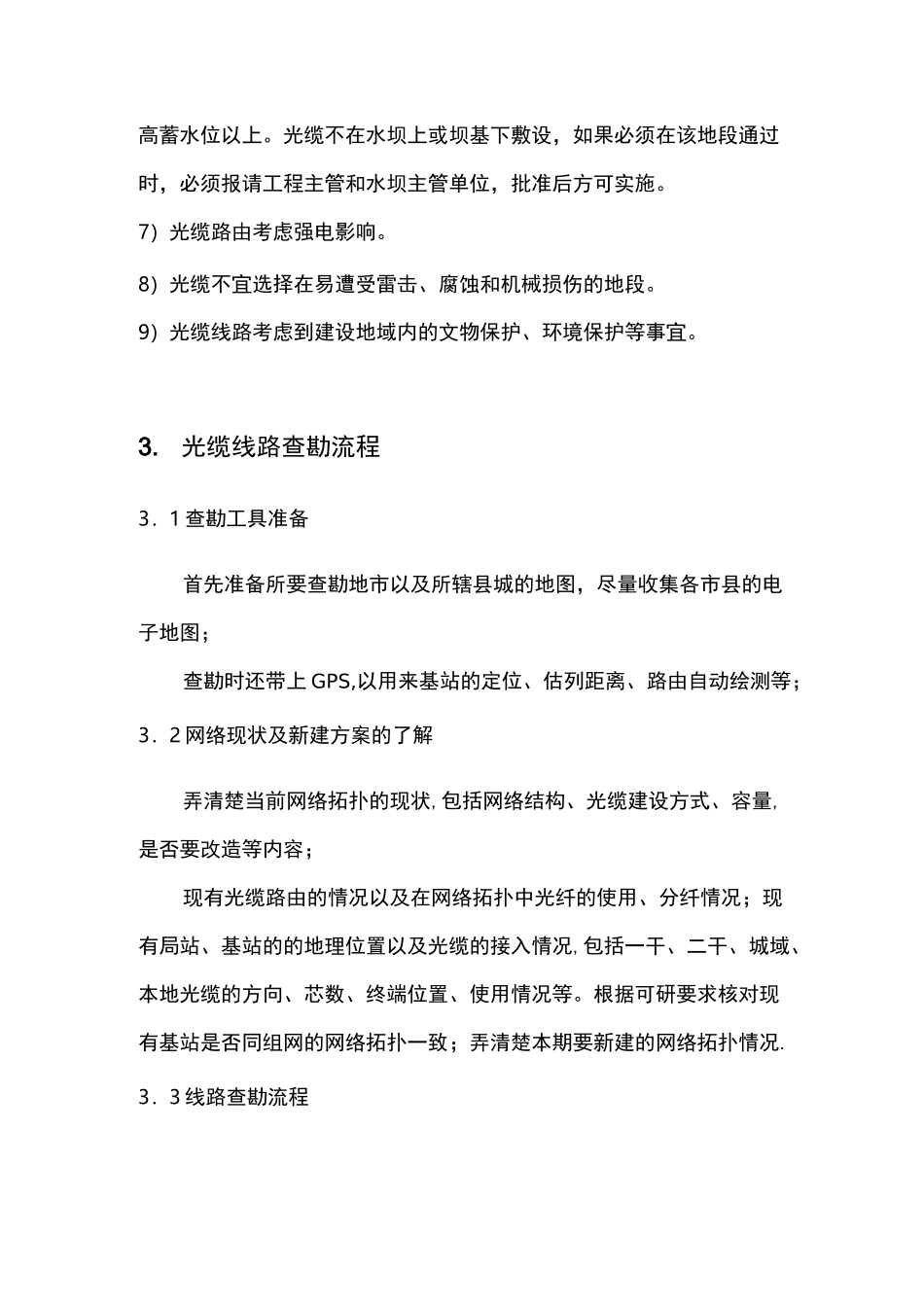

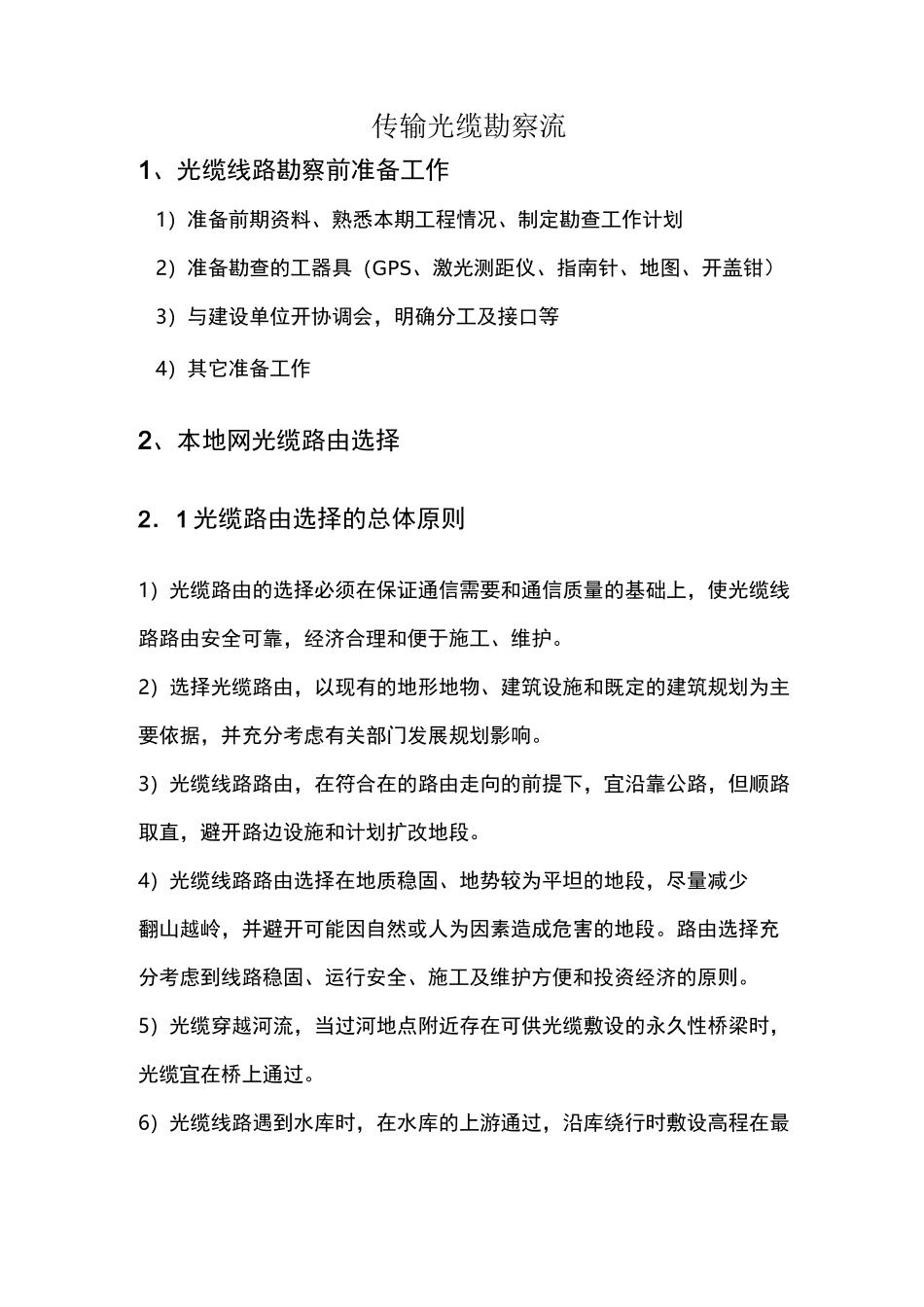

传输光缆勘察流1、光缆线路勘察前准备工作1）准备前期资料、熟悉本期工程情况、制定勘查工作计划2）准备勘查的工器具（GPS、激光测距仪、指南针、地图、开盖钳）3）与建设单位开协调会，明确分工及接口等4）其它准备工作2、本地网光缆路由选择2．1光缆路由选择的总体原则1）光缆路由的选择必须在保证通信需要和通信质量的基础上，使光缆线路路由安全可靠，经济合理和便于施工、维护。2）选择光缆路由，以现有的地形地物、建筑设施和既定的建筑规划为主要依据，并充分考虑有关部门发展规划影响。3）光缆线路路由，在符合在的路由走向的前提下，宜沿靠公路，但顺路取直，避开路边设施和计划扩改地段。4）光缆线路路由选择在地质稳固、地势较为平坦的地段，尽量减少翻山越岭，并避开可能因自然或人为因素造成危害的地段。路由选择充分考虑到线路稳固、运行安全、施工及维护方便和投资经济的原则。5）光缆穿越河流，当过河地点附近存在可供光缆敷设的永久性桥梁时，光缆宜在桥上通过。6）光缆线路遇到水库时，在水库的上游通过，沿库绕行时敷设高程在最高蓄水位以上。光缆不在水坝上或坝基下敷设，如果必须在该地段通过时，必须报请工程主管和水坝主管单位，批准后方可实施。7）光缆路由考虑强电影响。8）光缆不宜选择在易遭受雷击、腐蚀和机械损伤的地段。9）光缆线路考虑到建设地域内的文物保护、环境保护等事宜。3.光缆线路查勘流程3．1查勘工具准备首先准备所要查勘地市以及所辖县城的地图，尽量收集各市县的电子地图；查勘时还带上GPS,以用来基站的定位、估列距离、路由自动绘测等；3．2网络现状及新建方案的了解弄清楚当前网络拓扑的现状,包括网络结构、光缆建设方式、容量,是否要改造等内容；现有光缆路由的情况以及在网络拓扑中光纤的使用、分纤情况；现有局站、基站的的地理位置以及光缆的接入情况,包括一干、二干、城域、本地光缆的方向、芯数、终端位置、使用情况等。根据可研要求核对现有基站是否同组网的网络拓扑一致；弄清楚本期要新建的网络拓扑情况.3．3线路查勘流程线路一阶段勘察主要是光缆测量工作，光缆线路测量完成的主要工作内容如下所示：（1）勘察管道线路，勘察流程如下：•确定线路基本路由走向后，必须用开盖钳一一撬开光缆途经的井盖,下到井里记录管道子孔的使用情况,并指定本期工程所占用的子孔.•用激光测试仪准确测量人孔间距，标注人孔间距进位至米,每张图纸有本张管道长度合计和人孔数量合计。•标注沿靠公路的路名、公路里程和所经村镇的名称。•标注指北方向：每张图纸均标注指北方向，前后图纸的指北当一致。•测量过程中局部特殊地段（如管道过桥，光缆引上处）要仔细勘查，确保光缆敷设的可行性和安全性。•对测量过程中存在的问题（如管道埋深不够，管道子孔已满无法满足本期工程需求，管道塌方或被损坏导致管道不通，路由不安全等）要详细记录，并及时与建设单位、管道提供单位协商解决。•若涉及到利用已建的一级光缆、二级光缆，测量时从干线光缆上的引出点位置的确定要准确，在引出点人（手）孔或电杆上用油漆作明显标记，并记录人孔号（或杆号）。（2）勘察现有架空线路，勘察流程如下1／2000施工图标注电杆间距；要求对电杆按顺序分别编号，原则上使用原有编号，无编号的可自己编号；详细记录杆面程式、现有光缆、吊线及抗风及防凌拉线隔装数的设置情况，拉线及架空吊线程式，确定本期光缆架挂位置与架挂方式及采取的相防护措施，对于需要新装吊线或加装拉线的位置及长度要准确登记，并绘制在1／2000施工图上。3)勘察新建架空线路，勘察流程如下：•1/2000施工图标注电杆间距，一般都选择7米水泥杆为标准杆，选择7/2.2钢绞线为标准吊线，对7/2.6钢绞线作拉线；•测量时，线路转角处要求准确记录转角角度，定立三点标;过公路、河流等较大障碍时要定立三点标；•一般每根新立电杆处立标桩，并在测量现场确定每根电杆的杆高；•测量时要注意记录线路沿线的地形地貌，选取设置双方拉线及四方接线的合适位置；按照工程沿线负荷区设置双方拉线和四方拉线；•根据新建架空线路的走向，在1/5万地形图上标绘光缆路由草图。•1/2000施工图标注电杆...
