JISG33022010热浸镀锌薄钢板及钢带日标剖析VIP专享VIP免费

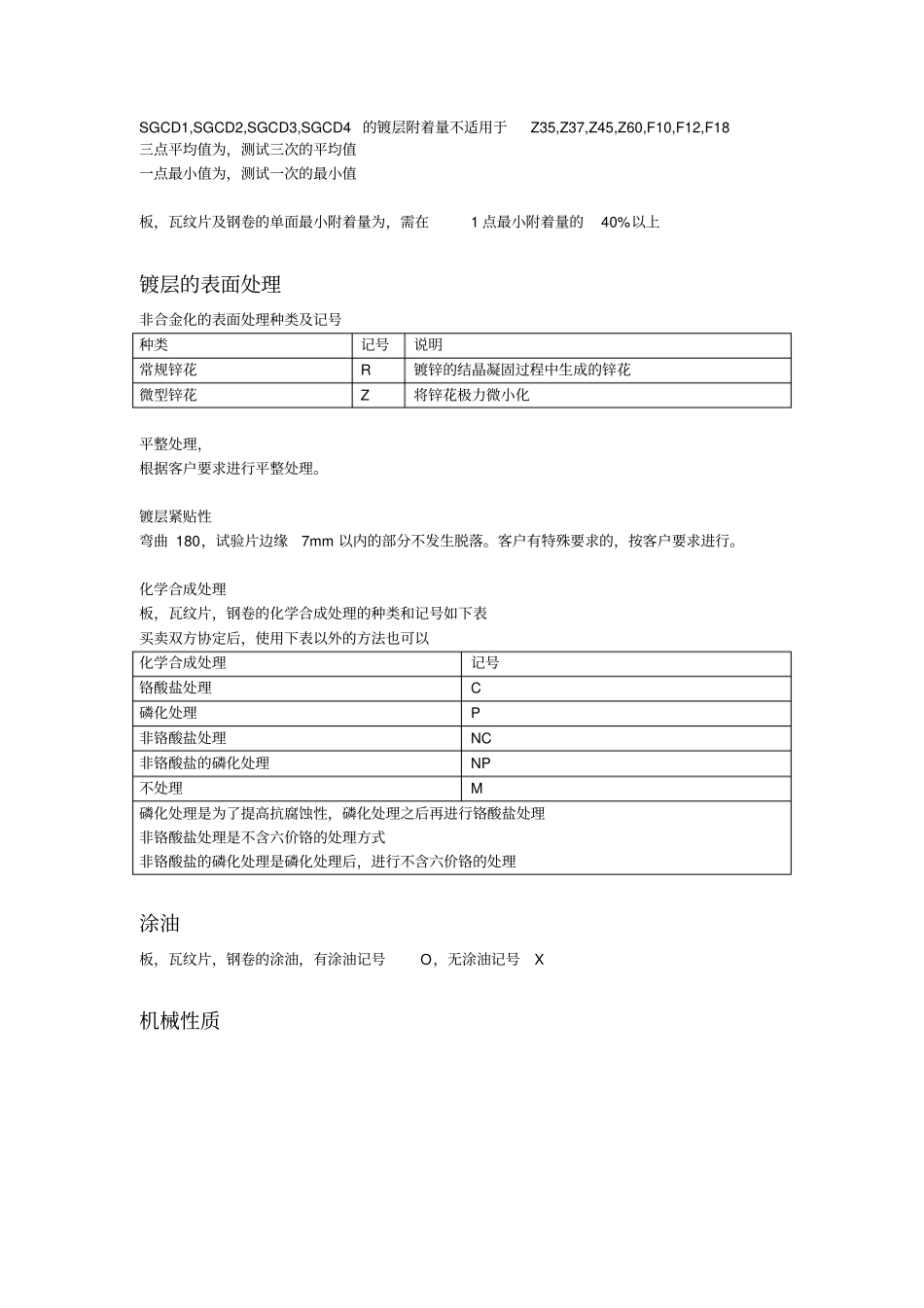

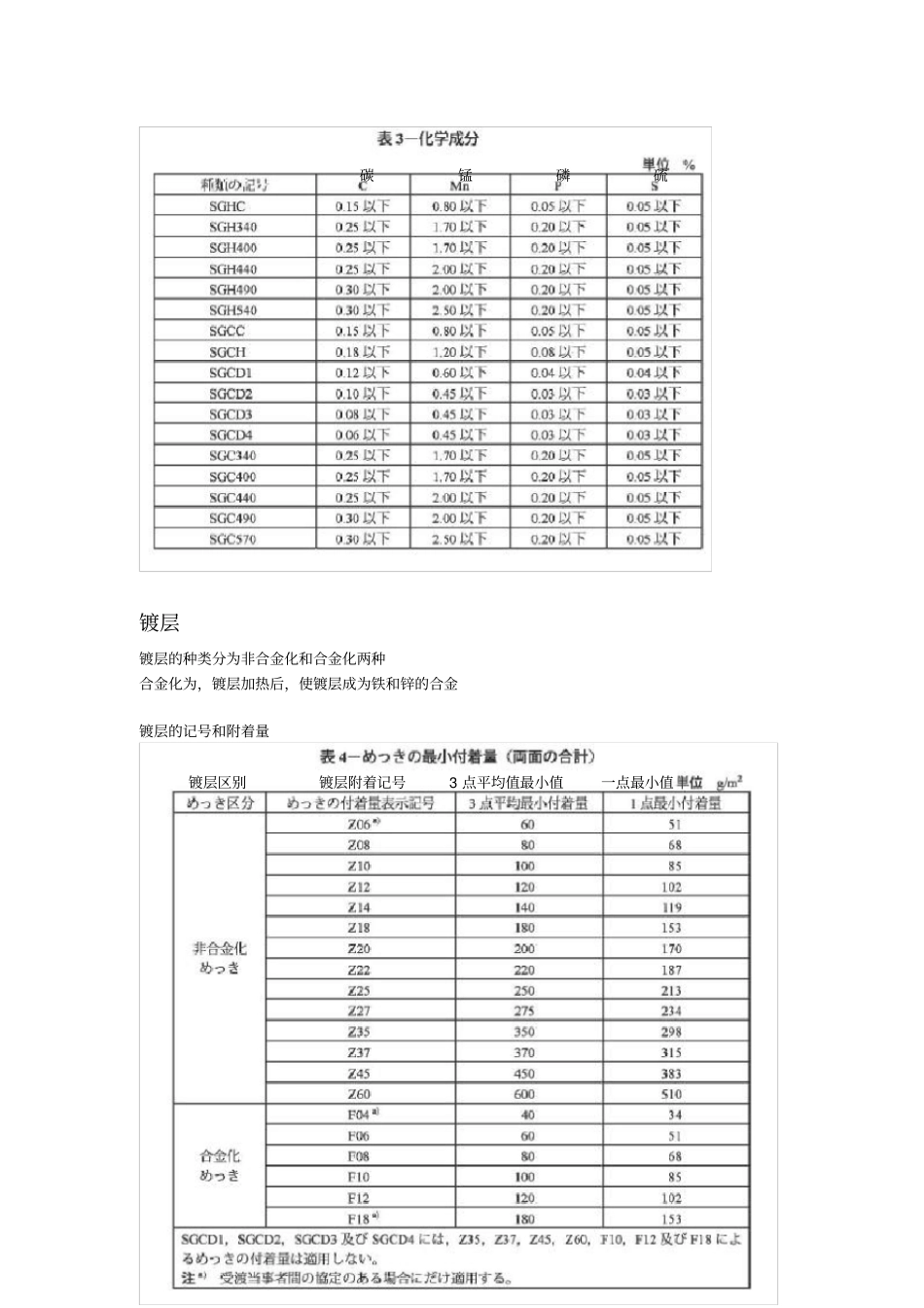

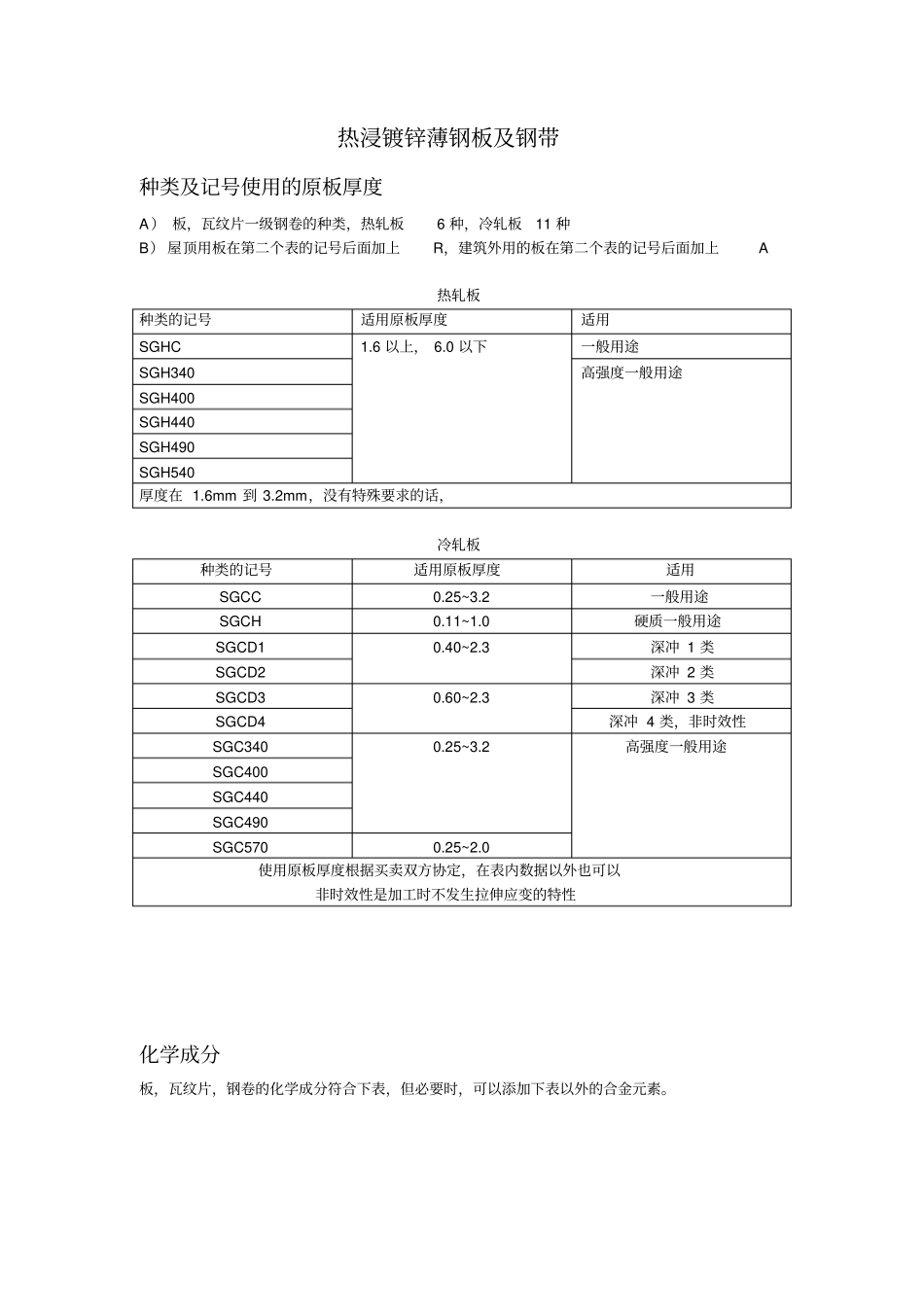

热浸镀锌薄钢板及钢带种类及记号使用的原板厚度A）板，瓦纹片一级钢卷的种类，热轧板6种，冷轧板11种B）屋顶用板在第二个表的记号后面加上R，建筑外用的板在第二个表的记号后面加上A热轧板种类的记号适用原板厚度适用SGHC1.6以上，6.0以下一般用途SGH340高强度一般用途SGH400SGH440SGH490SGH540厚度在1.6mm到3.2mm，没有特殊要求的话，冷轧板种类的记号适用原板厚度适用SGCC0.25~3.2一般用途SGCH0.11~1.0硬质一般用途SGCD10.40~2.3深冲1类SGCD2深冲2类SGCD30.60~2.3深冲3类SGCD4深冲4类，非时效性SGC3400.25~3.2高强度一般用途SGC400SGC440SGC490SGC5700.25~2.0使用原板厚度根据买卖双方协定，在表内数据以外也可以非时效性是加工时不发生拉伸应变的特性化学成分板，瓦纹片，钢卷的化学成分符合下表，但必要时，可以添加下表以外的合金元素。碳锰磷硫镀层镀层的种类分为非合金化和合金化两种合金化为，镀层加热后，使镀层成为铁和锌的合金镀层的记号和附着量镀层区别镀层附着记号3点平均值最小值一点最小值SGCD1,SGCD2,SGCD3,SGCD4的镀层附着量不适用于Z35,Z37,Z45,Z60,F10,F12,F18三点平均值为，测试三次的平均值一点最小值为，测试一次的最小值板，瓦纹片及钢卷的单面最小附着量为，需在1点最小附着量的40%以上镀层的表面处理非合金化的表面处理种类及记号种类记号说明常规锌花R镀锌的结晶凝固过程中生成的锌花微型锌花Z将锌花极力微小化平整处理，根据客户要求进行平整处理。镀层紧贴性弯曲180，试验片边缘7mm以内的部分不发生脱落。客户有特殊要求的，按客户要求进行。化学合成处理板，瓦纹片，钢卷的化学合成处理的种类和记号如下表买卖双方协定后，使用下表以外的方法也可以化学合成处理记号铬酸盐处理C磷化处理P非铬酸盐处理NC非铬酸盐的磷化处理NP不处理M磷化处理是为了提高抗腐蚀性，磷化处理之后再进行铬酸盐处理非铬酸盐处理是不含六价铬的处理方式非铬酸盐的磷化处理是磷化处理后，进行不含六价铬的处理涂油板，瓦纹片，钢卷的涂油，有涂油记号O，无涂油记号X机械性质弯曲性拉伸特性弯曲性适用于非合金化镀层，不适用于合金化镀层原板厚度小于0.25mm拉伸特性不适用弯曲性180度弯曲，试验片边缘7mm以内的部分，不开裂、损坏拉伸特性拉伸原板厚度方向耐力拉伸强度压缩方向压缩方向或者与压缩方向垂直括弧内为参考值，使用买卖双方协定后的数值也可以括弧内为参考值，使用买卖双方协定后的数值也可以SGCD4板及钢卷，制造6个月内，加工时不发生拉伸应变尺寸及允许差标准原板厚度括弧内的数值适用于非合金化镀层Z18以上对应的镀层附着量买卖双方协定，0.65mm及0.75mm作为标准原板厚度也可。标准宽度及板的标准长度标准宽度板的标准长度7621829，2134，2438，2743，3048，3353，36589141829，2134，2438，2743，3048，3353，36581000200012192438，3048，36581524304818293658钢卷除了以上尺寸，610mm也是标准宽度尺寸允许差产品厚度的允许差产品厚度允许差为原板厚度加上下表中的数值后保留小数点后两位产品厚度的是定方位为边缘向内25mm的内部任意点镀层厚度非合金化镀层镀层附着量的记号Z06Z08Z10Z12Z14Z18Z20Z22Z25Z27Z35Z37Z45Z60镀层厚度0.0130.0170.0210.0260.0290.0340.0400.0430.0490.0540.0640.0670.0800.102合金化镀层镀层附着量的记号F04F06F08F10F12F18镀层厚度0.0080.0130.0170.0210.0260.034产品厚度允许差原板厚度宽度括弧内为参考值，使用买卖双方协定后的数值也可以宽度允许差宽度1500以上括弧内为参考值，使用买卖双方协定后的数值也可以长度允许差为0~15mm形状平板及钢卷的横向弯曲如图1，最大值如下表。但钢卷在费正常部位弯曲则不适用。横向完全的测定可以省去，但客户要求的话，那必须进行。长度小于2000mm的平板长度2000mm以上的平板钢卷宽度钢卷直角度平板的直角度如图2中的A/B*100（%），得出的数值不得超过1%BA平整度板的平整度，扭曲度的最大值减去制品厚度得出。扭曲的部分不同，有不同的说法，弯曲，波纹，边缘起伏，中间起伏钢卷的平整度根据以上两表，但弯曲不适用。质量板的质量通常以公斤为单位钢卷的实测质量或者计算质量以公斤为单位板...
