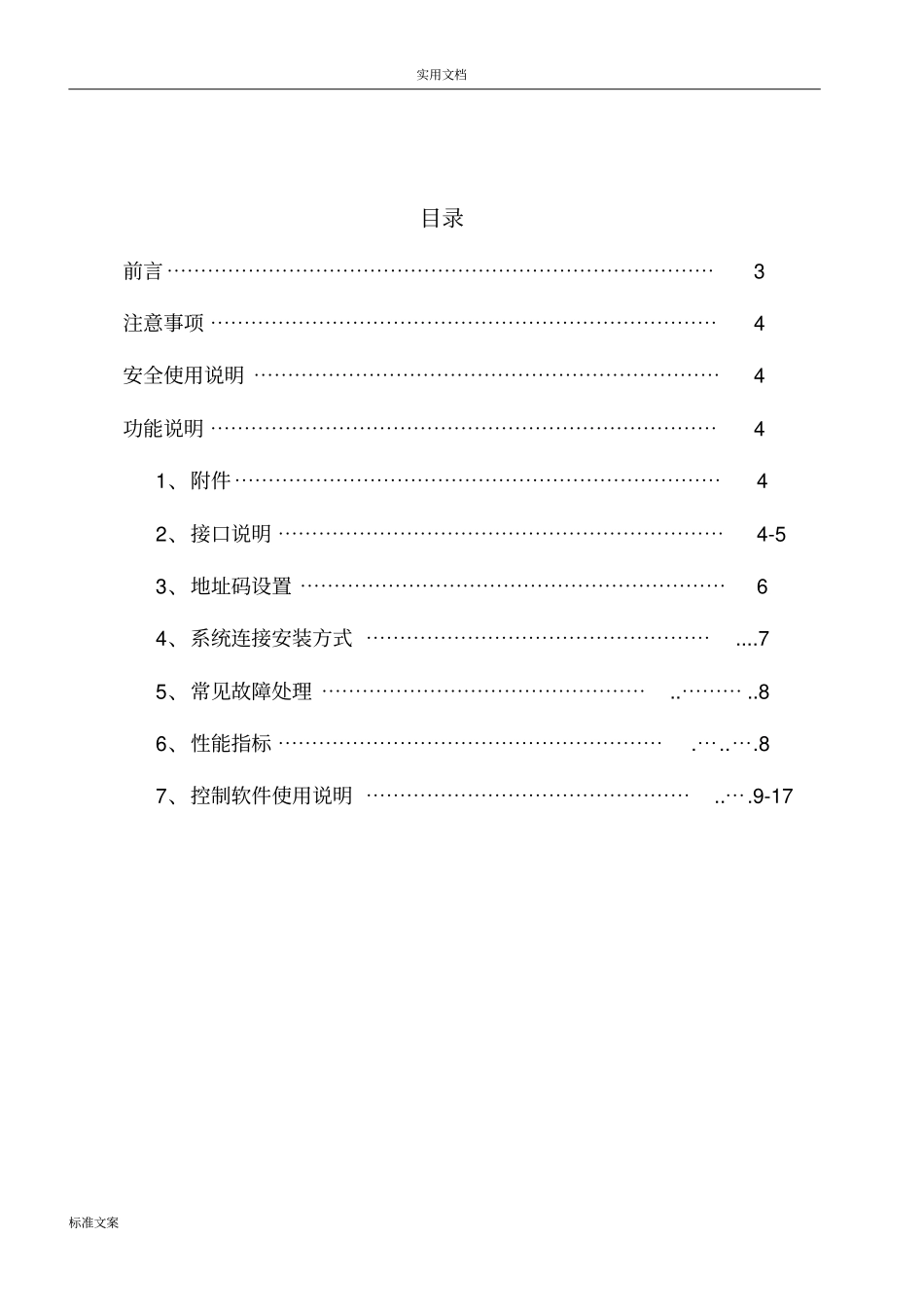

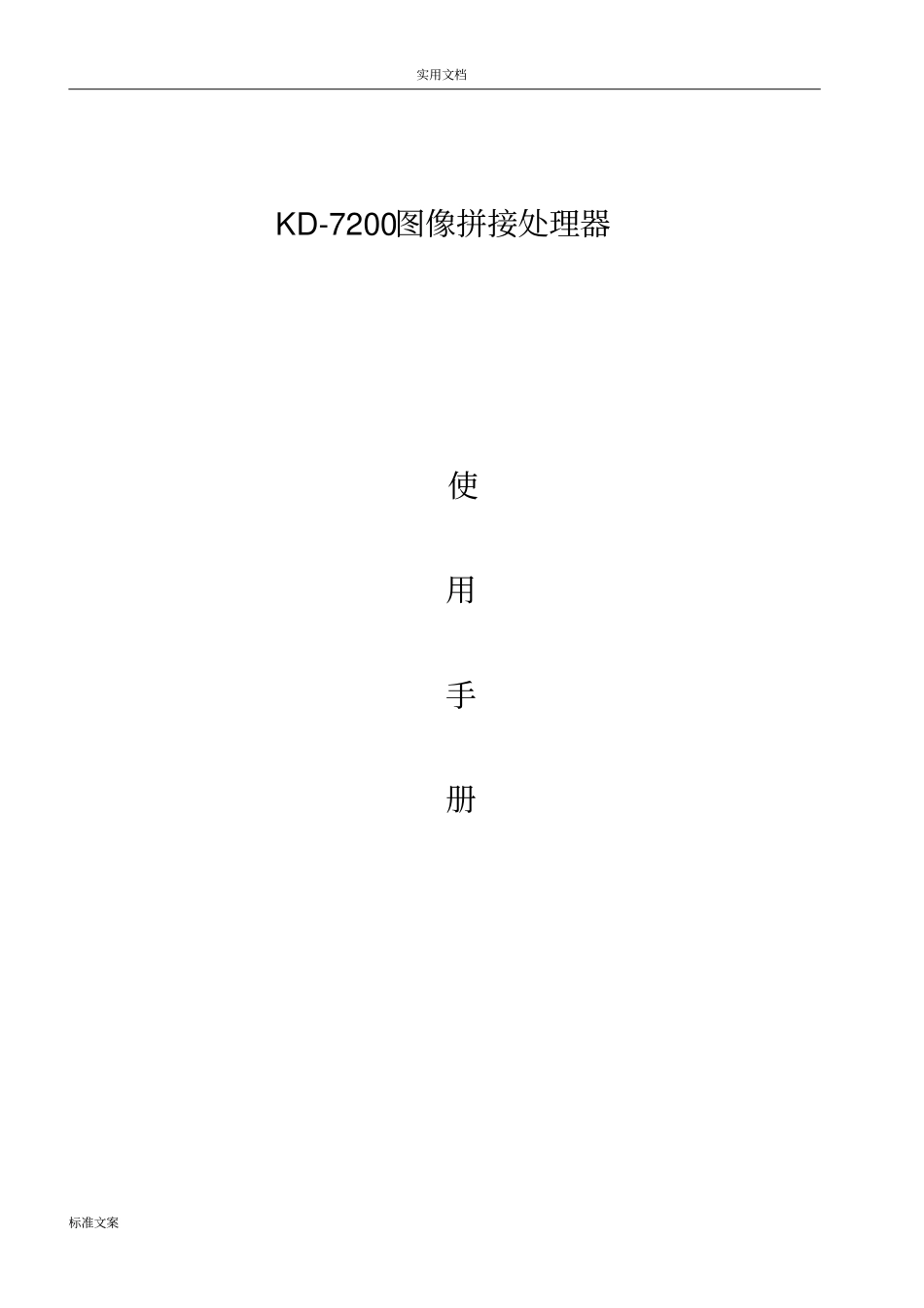

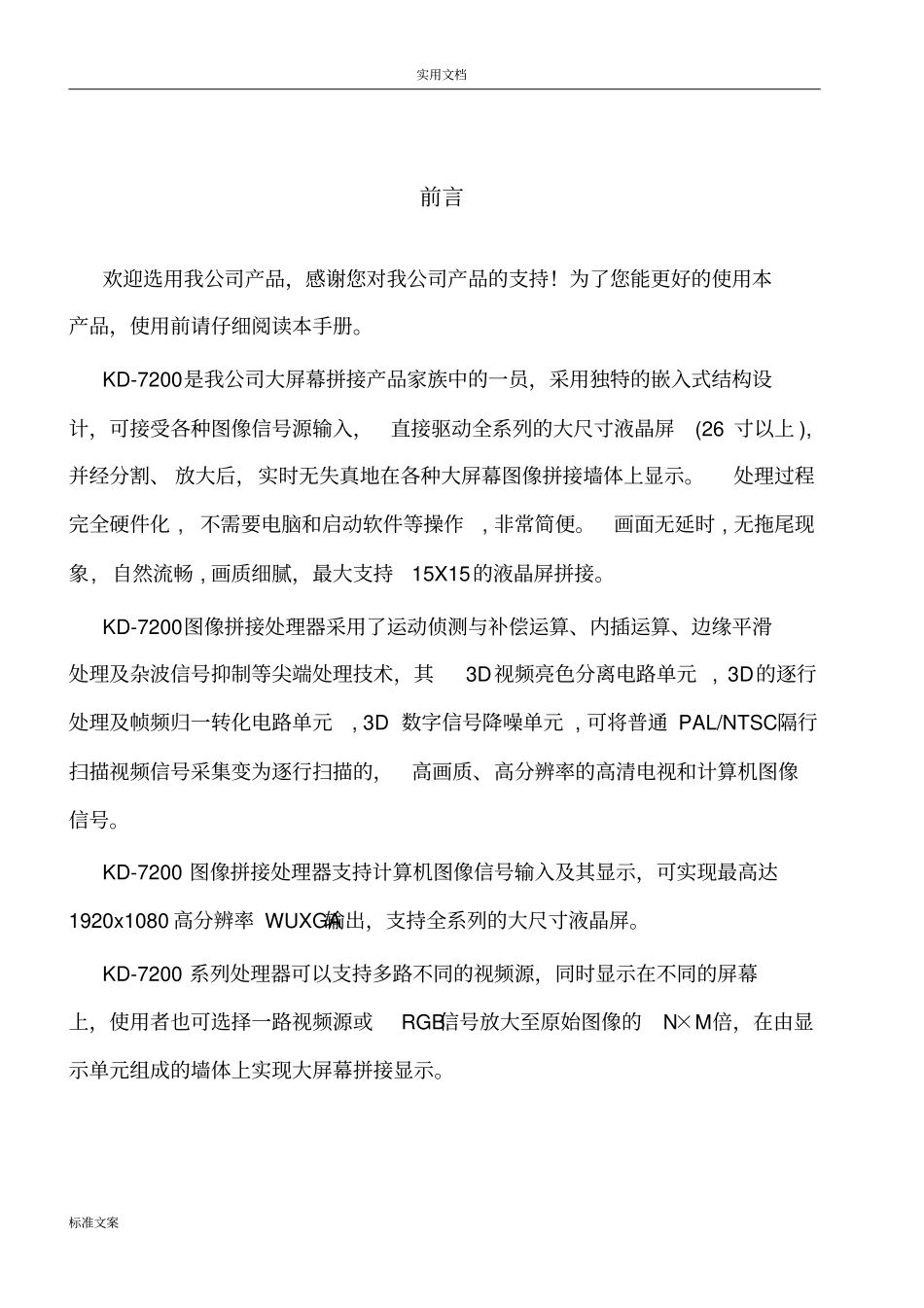

实用文档标准文案KD-7200图像拼接处理器使用手册实用文档标准文案目录前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4安全使用说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4功能说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41、附件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42、接口说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4-53、地址码设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64、系统连接安装方式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....75、常见故障处理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯..86、性能指标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯..⋯.87、控制软件使用说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯.9-17实用文档标准文案前言欢迎选用我公司产品，感谢您对我公司产品的支持！为了您能更好的使用本产品，使用前请仔细阅读本手册。KD-7200是我公司大屏幕拼接产品家族中的一员，采用独特的嵌入式结构设计，可接受各种图像信号源输入，直接驱动全系列的大尺寸液晶屏(26寸以上),并经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示。处理过程完全硬件化,不需要电脑和启动软件等操作,非常简便。画面无延时,无拖尾现象,自然流畅,画质细腻，最大支持15X15的液晶屏拼接。KD-7200图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其3D视频亮色分离电路单元,3D的逐行处理及帧频归一转化电路单元,3D数字信号降噪单元,可将普通PAL/NTSC隔行扫描视频信号采集变为逐行扫描的，高画质、高分辨率的高清电视和计算机图像信号。KD-7200图像拼接处理器支持计算机图像信号输入及其显示，可实现最高达1920x1080高分辨率WUXGA输出，支持全系列的大尺寸液晶屏。KD-7200系列处理器可以支持多路不同的视频源，同时显示在不同的屏幕上，使用者也可选择一路视频源或RGB信号放大至原始图像的N×M倍，在由显示单元组成的墙体上实现大屏幕拼接显示。实用文档标准文案注意事项○防止明火、高温和碰撞，请不要置于雨中或潮湿的地方。○在调试和使用过程中，操作不当可能导致设备损坏。○此设备可以连续使用。○请勿在工作中频繁开关机，严禁敲打设备，以上行为都可能使设备损坏和加速设备老化。○做到轻拿轻放。安全使用说明清洁——用软布擦拭清洁，勿使用酒精等化学溶液。电压——该设备使用标准220V交流市电。能耗——本产品功耗根据所驱动液晶屏型号而定，总功率不大于300W。长期不使用时请关闭电源，并拔掉插头。环境——不要将本产品暴露在潮湿、雨、沙地或温度过高的地方存储和使用(加热设备或太阳光下)。注意——该设备在工作时请将之置于通风干燥无强烈震动的地方。功能说明1、附件打开包装请仔细检查以下物品：LVDS屏线1根，背光线2根（视具体屏的型号而定），拼接器一台，RS232转RJ45转接器一个。2、接口说明实用文档标准文案MM实用文档标准文案序列号定义备注A电源指示灯。开机绿色，待机橙色。BHDMI信号输入。CDVI信号输入DVGA信号输入ECVBS视频输入视频信号输入F220V电源开关G220V电源插座HLVDS屏线接口IISPDEBUG接口JRS-232环出AKRS-232环出BL背光线接口M温控风扇当温度超过45℃时自动打开，低于40℃时自动关闭。误差允许范围±1℃N地址码开关参见地址码设置方法ORS-232输入用配套的RS-232转RJ45转换器转成RJ45接口，RJ45水晶头用586B标准做.PCVBS视频输出视频信号输出3、地址码设置如上图所示，介绍地址码设置方法。行地址开关为：1-4，列地址开关为：5-8，其地址设置方式按照BCD码进行设置.每一位开关设定拨在上为有效,权值为1,拨在下为无效,权值为0。行的地址=(权值1)*1+(权值2)*2+(权值3)*4+(权值4)*8列的地址=(权值5)*1+(权值6)*2+(权值7)*4+(权值8)*8如：列1列2列3行1行2实用文档标准文案行3屏1对应的拼接盒的地址开关应设为:行的地址=(权值1)*1+(权值2)*2+(权值3)*4+(权值4)*81*1+0*2+0*4+0+8=1列的地址=(权值5)*1+(权值6)*2+(权值7)*4+(权值8)*81*1+0*2+0*4+0+8=1屏8对应的拼接...
