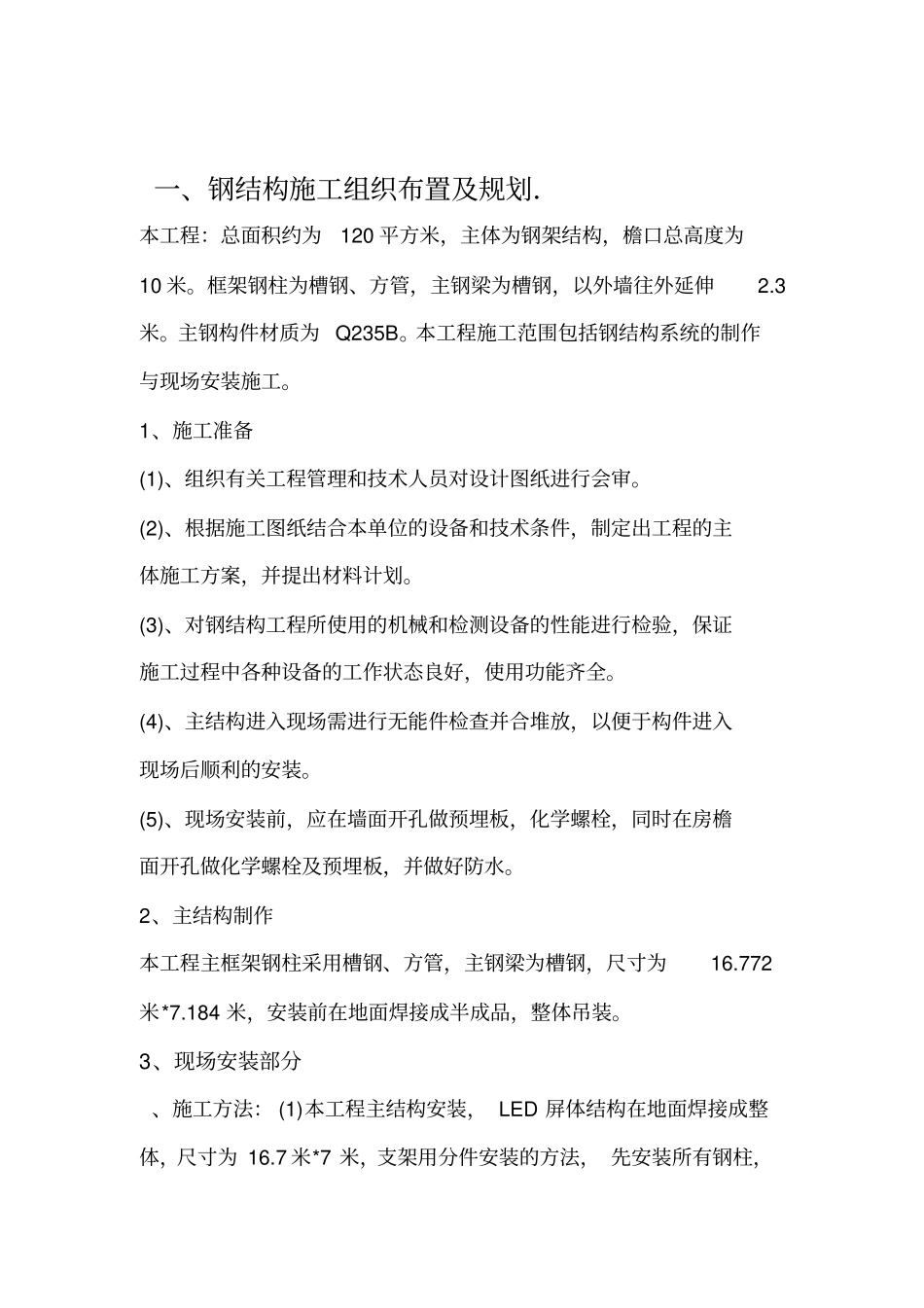

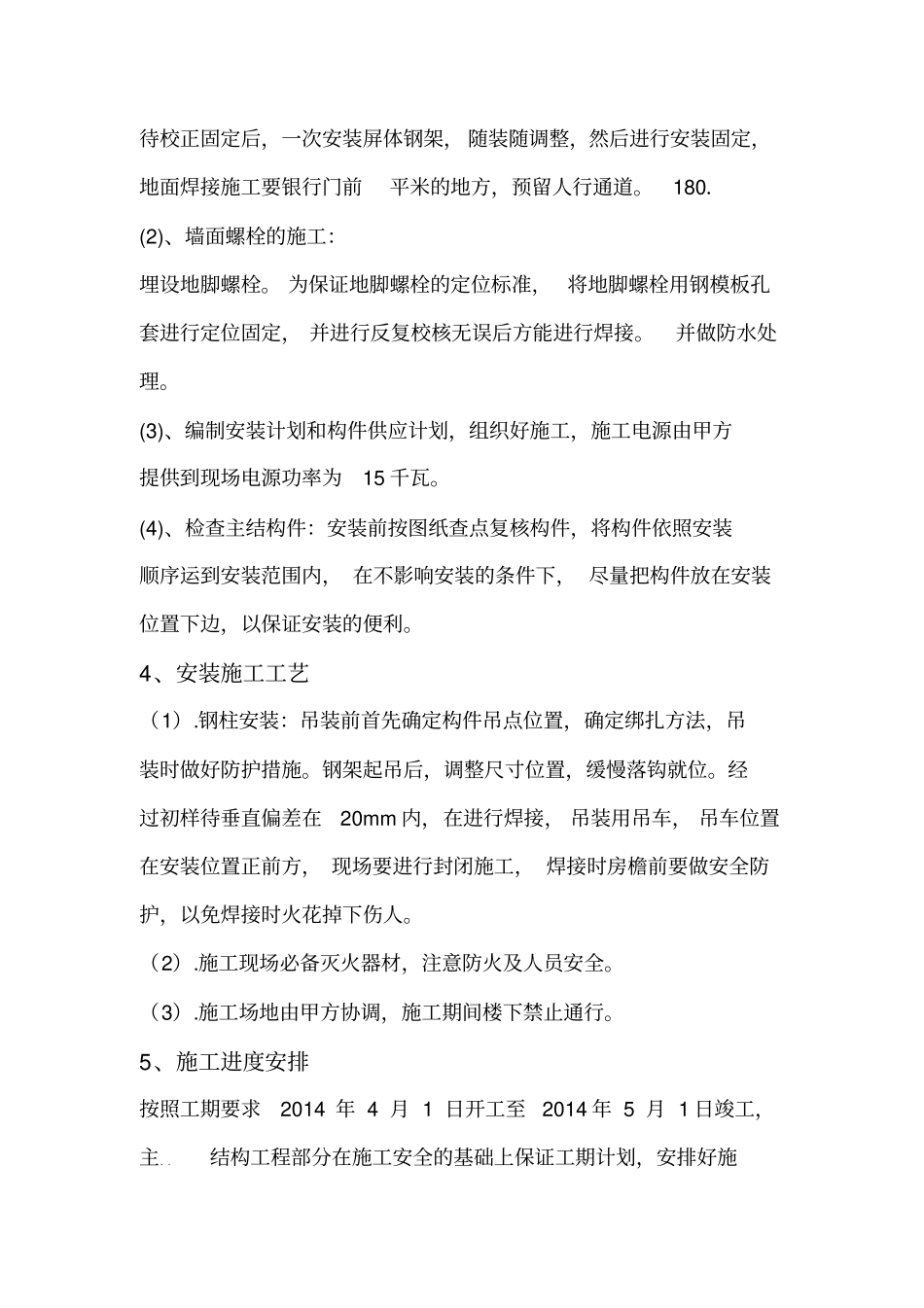

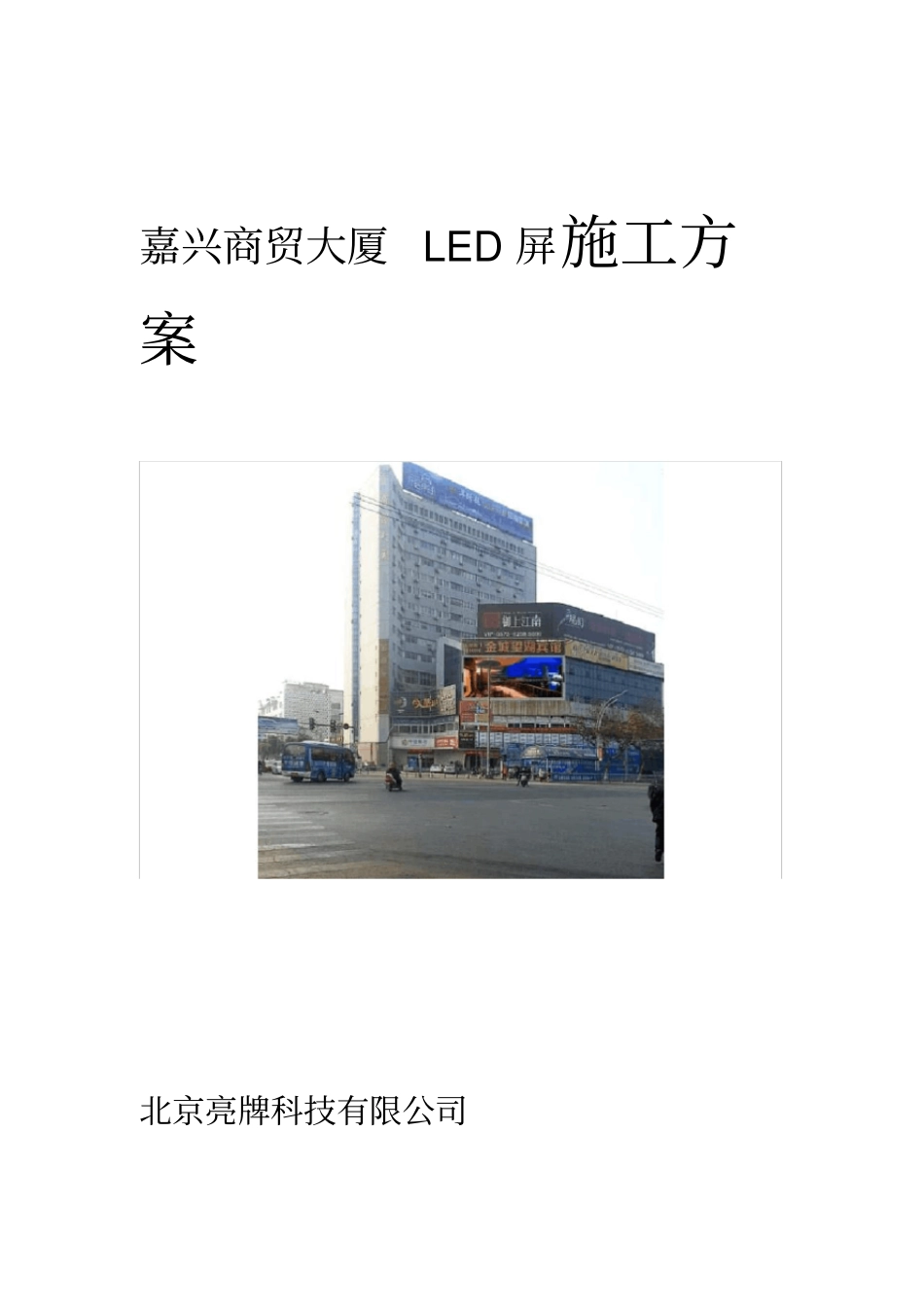

嘉兴商贸大厦LED屏施工方案北京亮牌科技有限公司一、钢结构施工组织布置及规划.本工程:总面积约为120平方米,主体为钢架结构,檐口总高度为10米。框架钢柱为槽钢、方管,主钢梁为槽钢,以外墙往外延伸2.3米。主钢构件材质为Q235B。本工程施工范围包括钢结构系统的制作与现场安装施工。1、施工准备(1)、组织有关工程管理和技术人员对设计图纸进行会审。(2)、根据施工图纸结合本单位的设备和技术条件,制定出工程的主体施工方案,并提出材料计划。(3)、对钢结构工程所使用的机械和检测设备的性能进行检验,保证施工过程中各种设备的工作状态良好,使用功能齐全。(4)、主结构进入现场需进行无能件检查并合堆放,以便于构件进入现场后顺利的安装。(5)、现场安装前,应在墙面开孔做预埋板,化学螺栓,同时在房檐面开孔做化学螺栓及预埋板,并做好防水。2、主结构制作本工程主框架钢柱采用槽钢、方管,主钢梁为槽钢,尺寸为16.772米*7.184米,安装前在地面焊接成半成品,整体吊装。3、现场安装部分、施工方法:(1)本工程主结构安装,LED屏体结构在地面焊接成整体,尺寸为16.7米*7米,支架用分件安装的方法,先安装所有钢柱,待校正固定后,一次安装屏体钢架,随装随调整,然后进行安装固定,地面焊接施工要银行门前平米的地方,预留人行通道。180.(2)、墙面螺栓的施工:埋设地脚螺栓。为保证地脚螺栓的定位标准,将地脚螺栓用钢模板孔套进行定位固定,并进行反复校核无误后方能进行焊接。并做防水处理。(3)、编制安装计划和构件供应计划,组织好施工,施工电源由甲方提供到现场电源功率为15千瓦。(4)、检查主结构件:安装前按图纸查点复核构件,将构件依照安装顺序运到安装范围内,在不影响安装的条件下,尽量把构件放在安装位置下边,以保证安装的便利。4、安装施工工艺(1).钢柱安装:吊装前首先确定构件吊点位置,确定绑扎方法,吊装时做好防护措施。钢架起吊后,调整尺寸位置,缓慢落钩就位。经过初样待垂直偏差在20mm内,在进行焊接,吊装用吊车,吊车位置在安装位置正前方,现场要进行封闭施工,焊接时房檐前要做安全防护,以免焊接时火花掉下伤人。(2).施工现场必备灭火器材,注意防火及人员安全。(3).施工场地由甲方协调,施工期间楼下禁止通行。5、施工进度安排按照工期要求2014年4月1日开工至2014年5月1日竣工,主结构工程部分在施工安全的基础上保证工期计划,安排好施工进度,组织好施工。二、屏体设计组织布置及规划1、模块化设计模块四周标准,IP65模块正面为整个显示画面采用模块化设计理念,有流水槽,并具有防护措施,可确保安装完毕后,整屏具有良好的防护能力。,可确保像素中心间距精度小于0.5mm模块外壳采用PC材料开模成形,。0.5mm模块的机械精度小于0.5mm,任意相邻像素平整度小于从设计,加工,安装,调试各个环节以严格的工艺措施确保显示屏的尺寸精度,以保证显示屏有良好的外形观看效果,平整度,平面弧度,垂直度及水平度等。模块采用箱体结构以保证刚性,固定箱体的网架用冷轧钢板成形有较高的平整度。显示屏在安装过程中,采用激光测距仪进行平整度控制,可以保证显示屏平整度达到以下标准:1.0mm●大屏平整度优于0.5mm●垂直错位小于●水平错位小于0.5mm箱体结构设计2、)、箱体设计方案(1由于该项目的单元箱体具有防腐、防锈、防水、防尘的功能,防整个大屏屏体框架用角钢焊中的相关标准。护等级达到GB-4208-1993㎜,以便维护。大屏框架1200--1400接成一个整体。厚度空间不少于、整屏做防水处理、防雷接地处理、整屏做保温结构具有抗风(倾翻)处理和通风散热处理。整屏具有防腐、防锈、防水、防尘的功能;设Ω。显示屏外部框架采用优质外墙铝塑板、不4备接地良好,接地电阻≤(显示屏外部框架采用铝塑锈钢材料等包饰。显示屏安装方式采用立拄式。板材料包饰,铝塑板厚度5㎜。)显示屏是由许多显示单元模组组成,每一个模组局有独立的排风系统,保证模组内温度一致,保证白平衡。模块化结构设计,整个显示屏是由许多个单元模组组成,方便安装、调试和维修。系统所使用的开关电源均使用通过国际安全认证的电源,屏幕背后保留有维修空间,方便屏...
