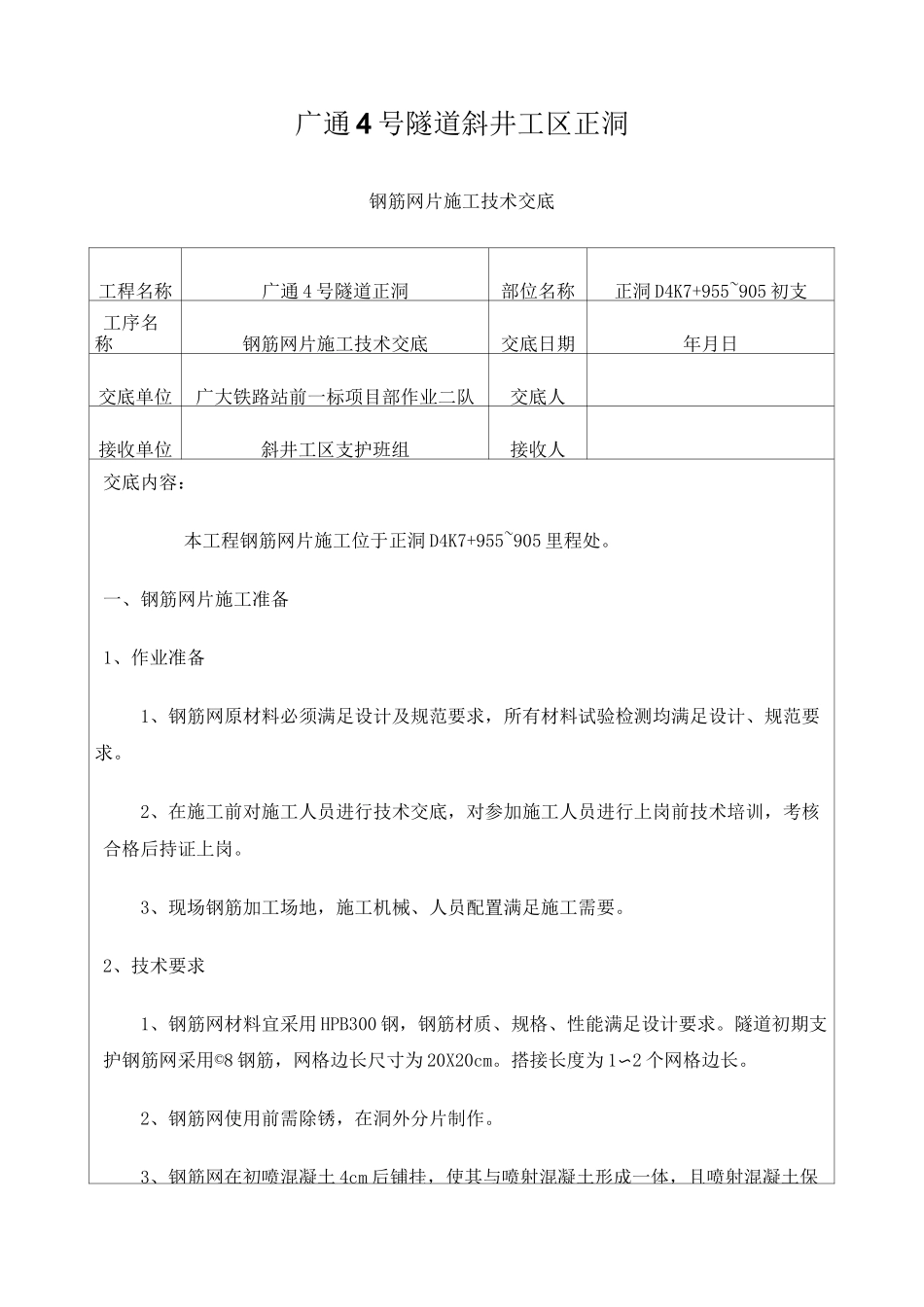

广通4号隧道斜井工区正洞钢筋网片施工技术交底工稈名称广通4号隧道正洞部位名称正洞D4K7+955~905初支工序名称钢筋网片施工技术交底交底日期年月日交底单位广大铁路站前一标项目部作业二队交底人接收单位斜井工区支护班组接收人交底内容：本工程钢筋网片施工位于正洞D4K7+955~905里程处。一、钢筋网片施工准备1、作业准备1、钢筋网原材料必须满足设计及规范要求，所有材料试验检测均满足设计、规范要求。2、在施工前对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。3、现场钢筋加工场地，施工机械、人员配置满足施工需要。2、技术要求1、钢筋网材料宜采用HPB300钢，钢筋材质、规格、性能满足设计要求。隧道初期支护钢筋网采用©8钢筋，网格边长尺寸为20X20cm。搭接长度为1〜2个网格边长。2、钢筋网使用前需除锈，在洞外分片制作。3、钢筋网在初喷混凝土4cm后铺挂，使其与喷射混凝土形成一体，且喷射混凝土保层的厚度不得小于2cm。4、钢筋网安装时要紧贴岩面，与锚杆或其它固定装置连接牢固，和钢架绑扎时，绑在靠近岩面一侧。5、喷射混凝土时，根据情况调整喷头与受喷面的距离、喷射角度，以减少钢筋振动，降低回弹，并保证最终钢筋网喷混凝土保护层厚度不小于4cm。6、喷射中如有脱落的石块或混凝土块被钢筋网卡住时，要及时清除后再喷射混凝土。二、施工程序与工艺流程1、施工程序施工准备f钢筋网加工制作f岩面处理f钢筋网运输f钢筋网安装f钢筋网加固f钢筋网验收f转序2、工艺流程钢筋网施工工序流程见下图3、钢筋网安装要求钢筋网安装搭接长度为1〜2个网格，相邻网片之间采用焊接或铅丝绑扎。钢筋网铺设在砂浆锚杆施作后安设。在初喷混凝土（厚度为4cm）以后铺挂，沿环向压紧后再喷混凝土。钢筋网片施工布置图如下:⑴挂网：挂网在初喷砼及锚杆施做完成后进行。通过多功能作业台架，采用人工沿开挖岩面一环一环铺设，钢筋网片之间用焊接连接，施工中可以通过钻孔设备辅助固定钢筋网，使其尽量与岩面密贴。⑵焊联：挂好网片后，将网片之间的接头以及网片钢筋和锚杆头、钢架等焊接牢固，避免网片超出喷砼厚度和喷砼时网片晃动。4、劳动组织劳动力组织方式：采用架子队组织模式，施工人员主要配置如下：7设备机具配置根据现场情况，钢筋网施工主要设备机具配置如下表:机具数量备注三、安全质量要求1、安全要求1、利用各种宣传工具，采取多种教育形式，使职工树立安全第一、预防为主的思想,不断强化全员意识，建立安全保证体系，使安全管理制度化、教育经常化。2、高空作业时，做好防护工作，配备安全绳、防护栏，现场有专人指挥，确保人身安全。3、施工人员应经培训合格后上岗。焊工应持有特种工人作业证。4、焊工必须穿戴防护衣具。施工时焊工应站在木垫或其它绝缘垫上。5、焊机必须接地，以保证操作人员安全，对于焊接导线及焊钳接导线处，都应有可靠的绝缘接地。6、大量焊接时，焊接变压器不得超负荷，变压器升温不得超过60°C，为此，要特别注意遵守焊机暂载率规定，以免过分发热而损坏。7、钢筋的调直、切断所使用的机械设备必须指定专人操作。8、钢筋网的安装，作业人员之间应相互协调动作。9、机器运行中，要时刻注意运转情况，注意异常出现，一旦发现异常状况要立即停机检查，待排除故障后方可继续工作。10、作业应统一指挥，同时加强安全保卫，禁止闲杂人员进行入隧道施工场地。11、在钢筋网片制作和搬运过程中，应将钢筋网片构件绑扎牢固，以防止发生整体构件或连接铁件碰撞伤人、车辆倾覆、构件坠落等事故。12、施工中应对机械设备进行定期检查、养护、维修。2、质量控制1、加工钢筋网的原材料要有出厂合格证，其力学性能试验要符合规定。钢筋网的规格、型号、外观质量要满足设计和规范要求。2、加工钢筋网的胎架定期检查，网片在运进施工现场前进行质量检查合格后，方可运至安装现场。3、钢筋网在初喷混凝土后铺设，钢筋网与锚杆连接牢固，且钢筋保护层厚度满足设计要求。4、围岩破碎地段先初喷混凝土再铺挂钢筋网，钢筋网片贴紧岩层后再喷混泥土。5、钢筋网随受喷面的起伏铺设，与受喷面的间隙一般不大于3cm。与锚杆或其他固定装置连接牢...
