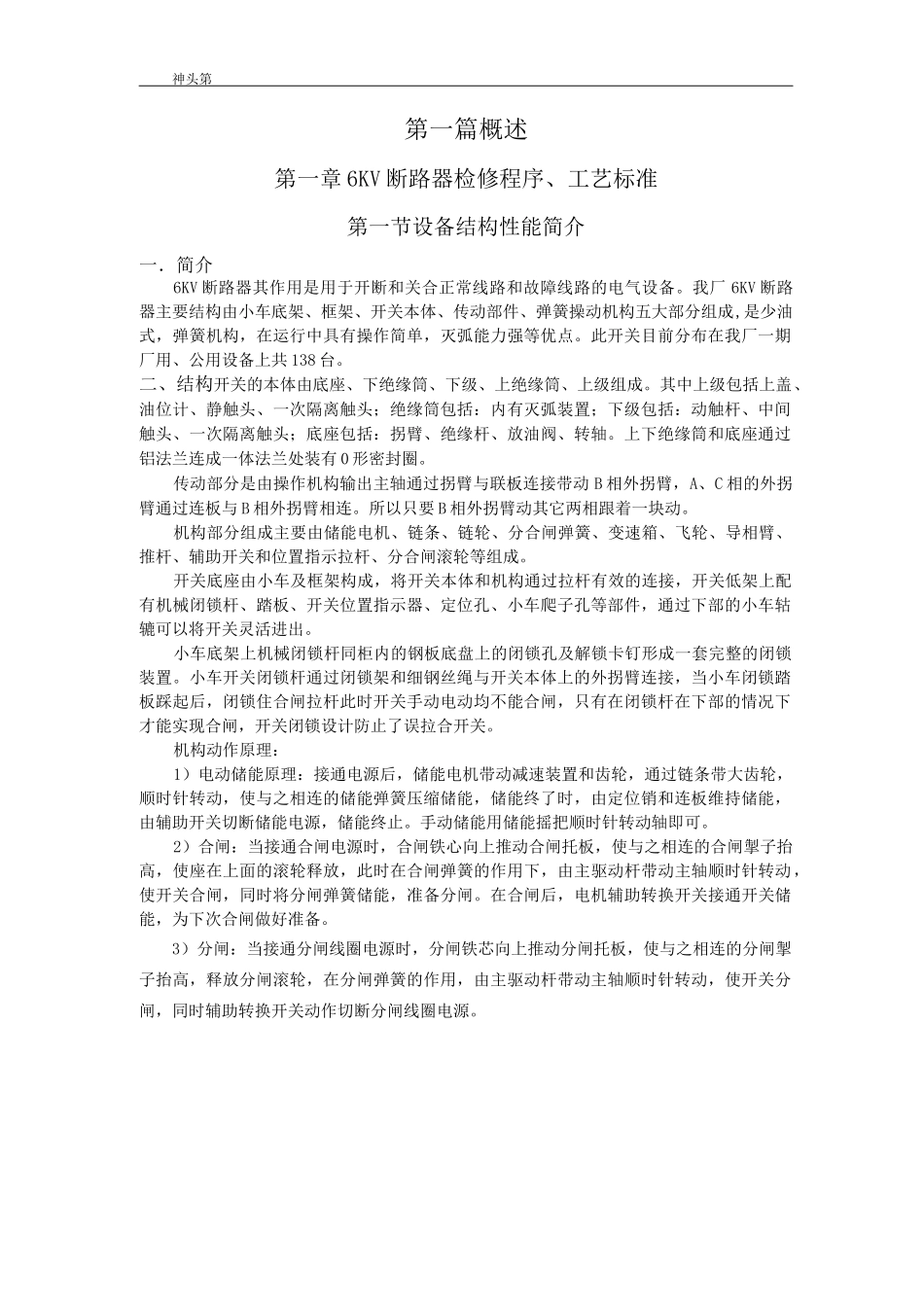

神头第第一篇概述第一章6KV断路器检修程序、工艺标准第一节设备结构性能简介一．简介6KV断路器其作用是用于开断和关合正常线路和故障线路的电气设备。我厂6KV断路器主要结构由小车底架、框架、开关本体、传动部件、弹簧操动机构五大部分组成,是少油式，弹簧机构，在运行中具有操作简单，灭弧能力强等优点。此开关目前分布在我厂一期厂用、公用设备上共138台。二、结构开关的本体由底座、下绝缘筒、下级、上绝缘筒、上级组成。其中上级包括上盖、油位计、静触头、一次隔离触头；绝缘筒包括：内有灭弧装置；下级包括：动触杆、中间触头、一次隔离触头；底座包括：拐臂、绝缘杆、放油阀、转轴。上下绝缘筒和底座通过铝法兰连成一体法兰处装有0形密封圈。传动部分是由操作机构输出主轴通过拐臂与联板连接带动B相外拐臂，A、C相的外拐臂通过连板与B相外拐臂相连。所以只要B相外拐臂动其它两相跟着一块动。机构部分组成主要由储能电机、链条、链轮、分合闸弹簧、变速箱、飞轮、导相臂、推杆、辅助开关和位置指示拉杆、分合闸滚轮等组成。开关底座由小车及框架构成，将开关本体和机构通过拉杆有效的连接，开关低架上配有机械闭锁杆、踏板、开关位置指示器、定位孔、小车爬子孔等部件，通过下部的小车轱辘可以将开关灵活进出。小车底架上机械闭锁杆同柜内的钢板底盘上的闭锁孔及解锁卡钉形成一套完整的闭锁装置。小车开关闭锁杆通过闭锁架和细钢丝绳与开关本体上的外拐臂连接，当小车闭锁踏板踩起后，闭锁住合闸拉杆此时开关手动电动均不能合闸，只有在闭锁杆在下部的情况下才能实现合闸，开关闭锁设计防止了误拉合开关。机构动作原理：1）电动储能原理：接通电源后，储能电机带动减速装置和齿轮，通过链条带大齿轮，顺时针转动，使与之相连的储能弹簧压缩储能，储能终了时，由定位销和连板维持储能，由辅助开关切断储能电源，储能终止。手动储能用储能摇把顺时针转动轴即可。2）合闸：当接通合闸电源时，合闸铁心向上推动合闸托板，使与之相连的合闸掣子抬高，使座在上面的滚轮释放，此时在合闸弹簧的作用下，由主驱动杆带动主轴顺时针转动，使开关合闸，同时将分闸弹簧储能，准备分闸。在合闸后，电机辅助转换开关接通开关储能，为下次合闸做好准备。3）分闸：当接通分闸线圈电源时，分闸铁芯向上推动分闸托板，使与之相连的分闸掣子抬高，释放分闸滚轮，在分闸弹簧的作用，由主驱动杆带动主轴顺时针转动，使开关分闸，同时辅助转换开关动作切断分闸线圈电源。神头第一发电厂企业标准捷制500MW机组检修规稈（电气部份）神头第一发电厂企业标准捷制500MW机组检修规稈（电气部份）神头第一发电厂企业标准捷制500MW机组检修规稈（电气部份）神头第一发电厂企业标准捷制500MW机组检修规稈（电气部份）神头第一发电厂企业标准捷制500MW机组检修规稈（电气部份）»神头第一•发电厂企业标弁捷制5DDMW机纟日检修规稈（电气部份）»神头第一•发电厂企业标弁捷制5DDMW机纟日检修规稈（电气部份）»神头第一•发电厂企业标弁捷制5DDMW机纟日检修规稈（电气部份）捷制500MW机组检修规程（电气部份）神头第一发电厂企业标准捷制500MW机组检修规稈（电气部份）捷制500MW机组检修规程（电气部份）神头第一发电厂企业标准捷制500MW机组检修规稈（电气部份）捷制500MW机组检修规程（电气部份）神头第一发电厂企业标准捷制500MW机组检修规稈（电气部份）捷制500MW机组检修规程（电气部份）额定短时耐受电流KA50额定短路开断电流KA50额定峰值耐受电流（峰值）KA125额定短路关合电流（峰值）KA125额定异相短路开断电流KA43.5额定单个/背对背电容器组开断电流A630/400额定短路电流开断次数次30额定短路电流持续时间S3辅助开关、分合闸线圈电压V220强迫冷却风机可根据负荷电流的变化进行自动启停控制（3000A以上时）操作循环周期自动重合闸次0-0.3s-C0-180s-C0非自动重合闸0-180S-C0-180s-C0机械寿命次20000合闸时间（额定操作电压下）ms35-70跳闸时间（额定操作电压下）ms25-35弹簧储能时间SW10分合闸不同期msW2主回路电阻yQ<45绝缘电阻MQ>1000动触头允许磨损厚度动作电压mm3第三节开关检修标准项目（1）大修...
