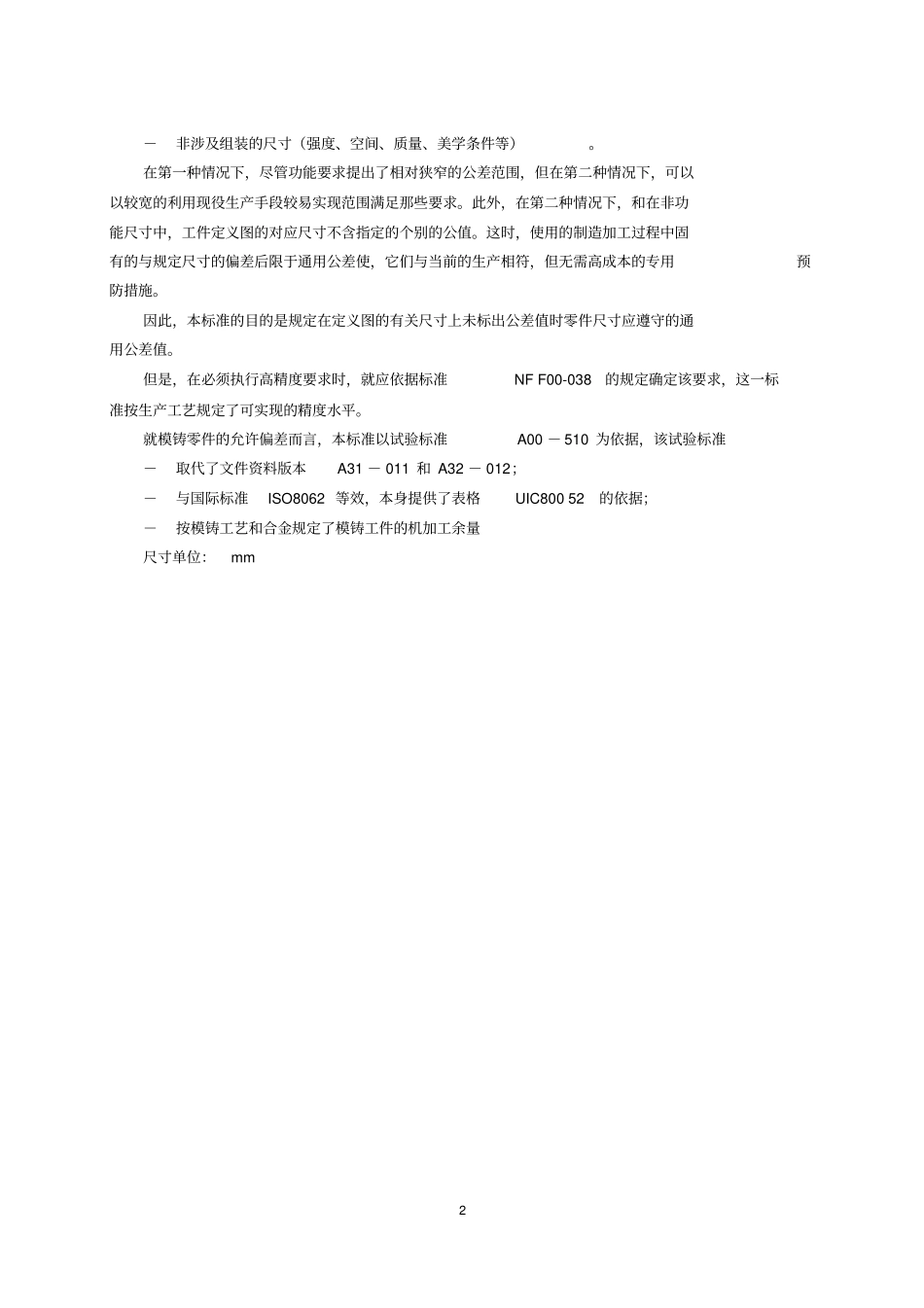

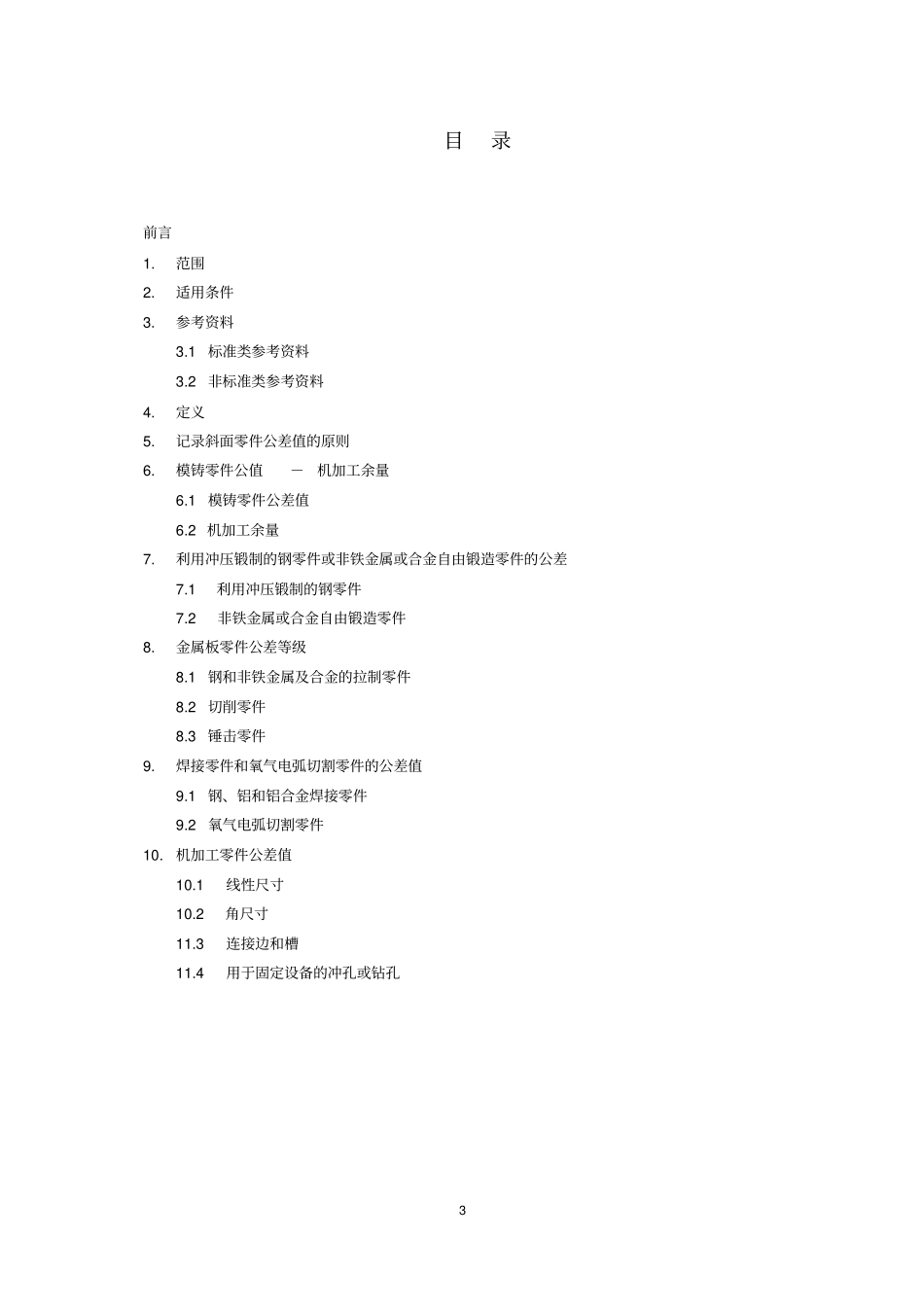

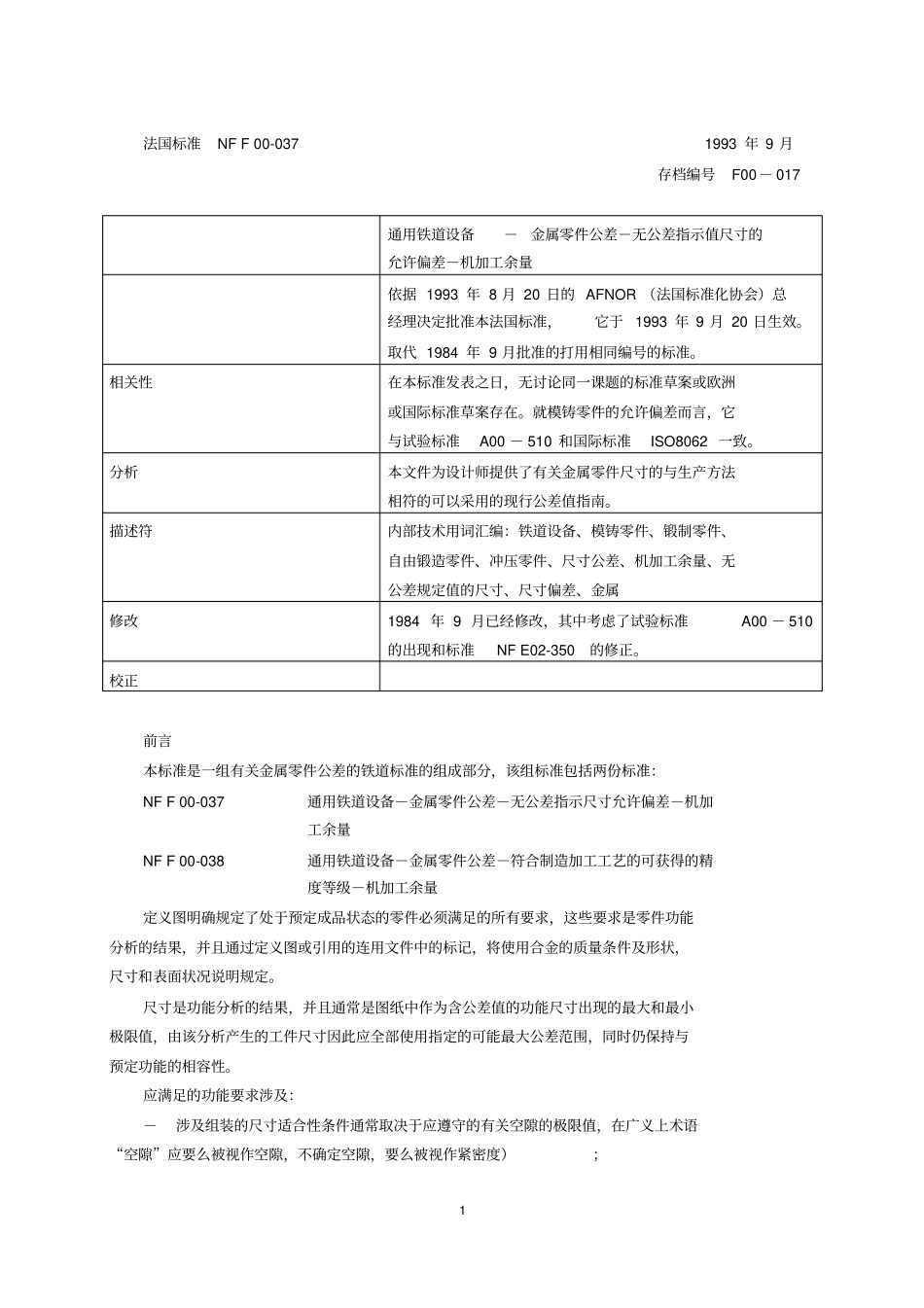

1法国标准NFF00-0371993年9月存档编号F00-017通用铁道设备-金属零件公差-无公差指示值尺寸的允许偏差-机加工余量依据1993年8月20日的AFNOR(法国标准化协会)总经理决定批准本法国标准,它于1993年9月20日生效。取代1984年9月批准的打用相同编号的标准。相关性在本标准发表之日,无讨论同一课题的标准草案或欧洲或国际标准草案存在。就模铸零件的允许偏差而言,它与试验标准A00-510和国际标准ISO8062一致。分析本文件为设计师提供了有关金属零件尺寸的与生产方法相符的可以采用的现行公差值指南。描述符内部技术用词汇编:铁道设备、模铸零件、锻制零件、自由锻造零件、冲压零件、尺寸公差、机加工余量、无公差规定值的尺寸、尺寸偏差、金属修改1984年9月已经修改,其中考虑了试验标准A00-510的出现和标准NFE02-350的修正。校正前言本标准是一组有关金属零件公差的铁道标准的组成部分,该组标准包括两份标准:NFF00-037通用铁道设备-金属零件公差-无公差指示尺寸允许偏差-机加工余量NFF00-038通用铁道设备-金属零件公差-符合制造加工工艺的可获得的精度等级-机加工余量定义图明确规定了处于预定成品状态的零件必须满足的所有要求,这些要求是零件功能分析的结果,并且通过定义图或引用的连用文件中的标记,将使用合金的质量条件及形状,尺寸和表面状况说明规定。尺寸是功能分析的结果,并且通常是图纸中作为含公差值的功能尺寸出现的最大和最小极限值,由该分析产生的工件尺寸因此应全部使用指定的可能最大公差范围,同时仍保持与预定功能的相容性。应满足的功能要求涉及:-涉及组装的尺寸适合性条件通常取决于应遵守的有关空隙的极限值,在广义上术语“空隙”应要么被视作空隙,不确定空隙,要么被视作紧密度);2-非涉及组装的尺寸(强度、空间、质量、美学条件等)。在第一种情况下,尽管功能要求提出了相对狭窄的公差范围,但在第二种情况下,可以以较宽的利用现役生产手段较易实现范围满足那些要求。此外,在第二种情况下,和在非功能尺寸中,工件定义图的对应尺寸不含指定的个别的公值。这时,使用的制造加工过程中固有的与规定尺寸的偏差后限于通用公差使,它们与当前的生产相符,但无需高成本的专用预防措施。因此,本标准的目的是规定在定义图的有关尺寸上未标出公差值时零件尺寸应遵守的通用公差值。但是,在必须执行高精度要求时,就应依据标准NFF00-038的规定确定该要求,这一标准按生产工艺规定了可实现的精度水平。就模铸零件的允许偏差而言,本标准以试验标准A00-510为依据,该试验标准-取代了文件资料版本A31-011和A32-012;-与国际标准ISO8062等效,本身提供了表格UIC80052的依据;-按模铸工艺和合金规定了模铸工件的机加工余量尺寸单位:mm3目录前言1.范围2.适用条件3.参考资料3.1标准类参考资料3.2非标准类参考资料4.定义5.记录斜面零件公差值的原则6.模铸零件公值-机加工余量6.1模铸零件公差值6.2机加工余量7.利用冲压锻制的钢零件或非铁金属或合金自由锻造零件的公差7.1利用冲压锻制的钢零件7.2非铁金属或合金自由锻造零件8.金属板零件公差等级8.1钢和非铁金属及合金的拉制零件8.2切削零件8.3锤击零件9.焊接零件和氧气电弧切割零件的公差值9.1钢、铝和铝合金焊接零件9.2氧气电弧切割零件10.机加工零件公差值10.1线性尺寸10.2角尺寸11.3连接边和槽11.4用于固定设备的冲孔或钻孔41.范围本标准按行业使用的生产手段规定了铁道设备结构目前需要的通用公差值。这些公差值与当前的生产手段相符,无需专门的预防措施,其目的是保证金属零件质量。此外,如果必需机加工,本标准就还规定了机加工余量。本标准适用于:-模铸零件、冲压锻造或自由锻造零件,焊接或氧气电弧切割零件,还有金属板零件,其尺寸受限于:两个未加工或光滑表面1)一个未加工或光滑表面和一只机加工表面或一根轴两个轴对于模铸零件,还应利用对应于出厂条件或标记的-基准平面或轴表示一个限制。-机加工零件,其尺寸受限于:两个机加工表面一个机加工表面和一个轴两个轴-用于固定设备的钻孔或冲孔尺寸和位置。2.适用条件本标准适用于所有的铁道设备。在定义图或定单附属...
