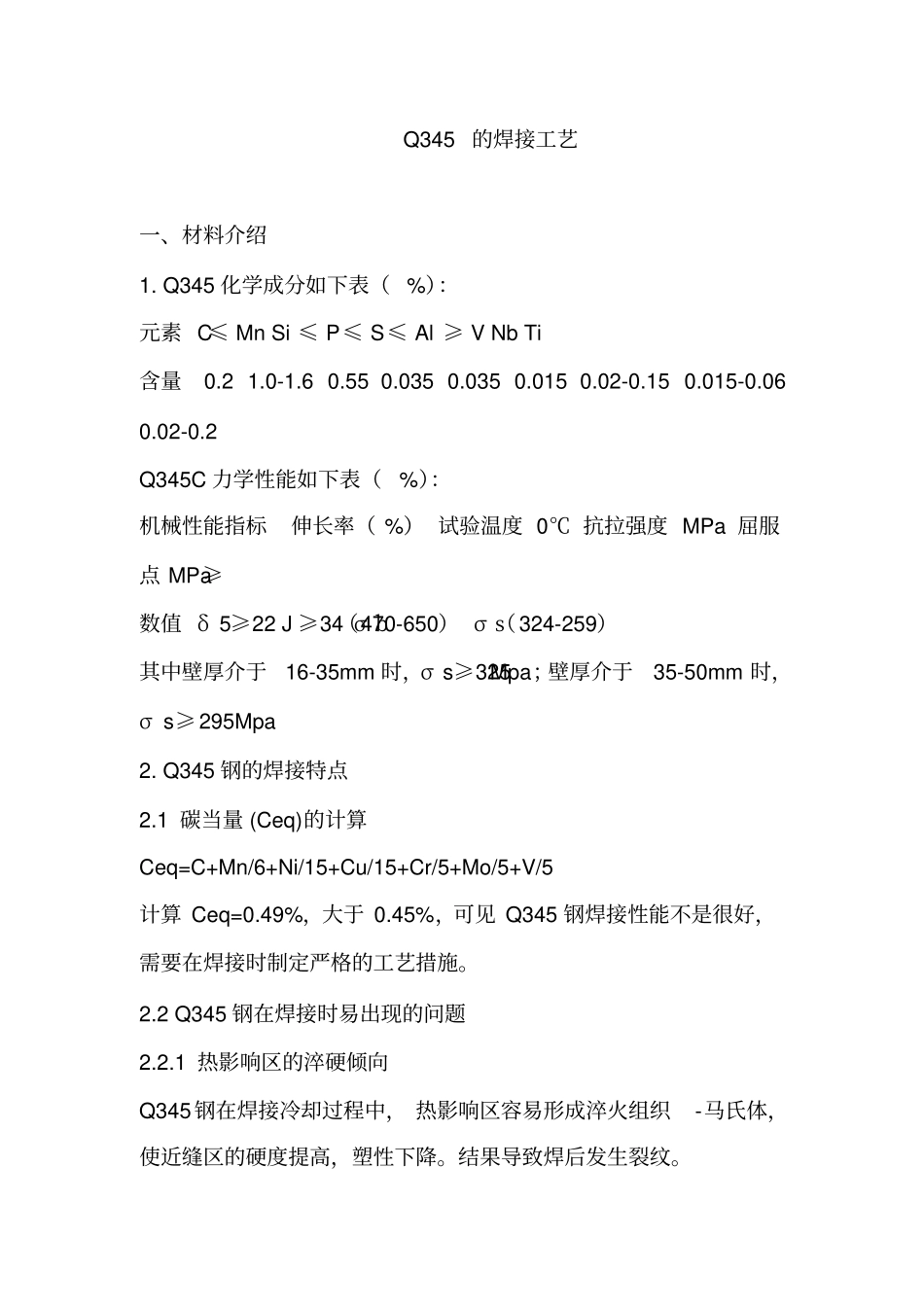

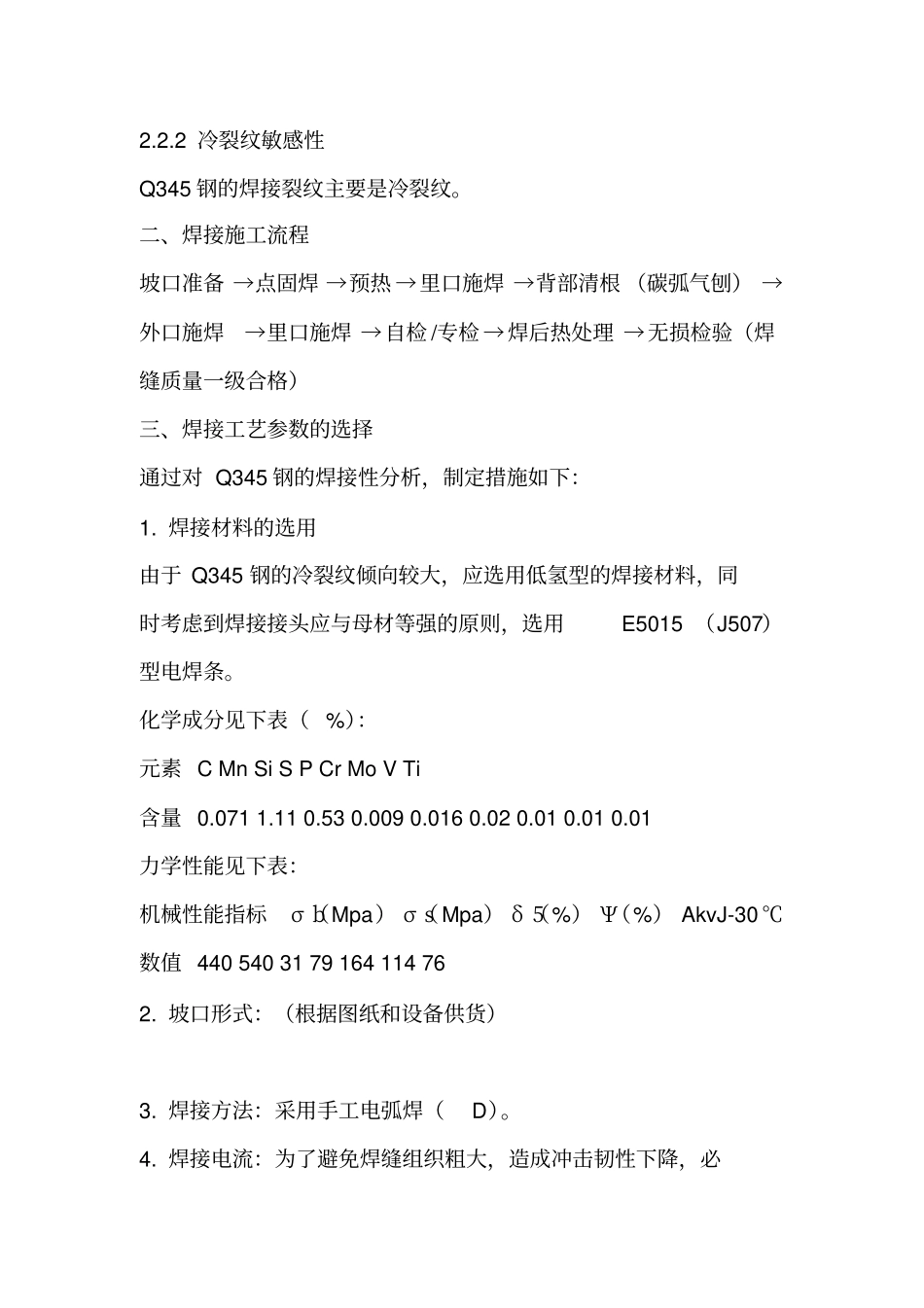

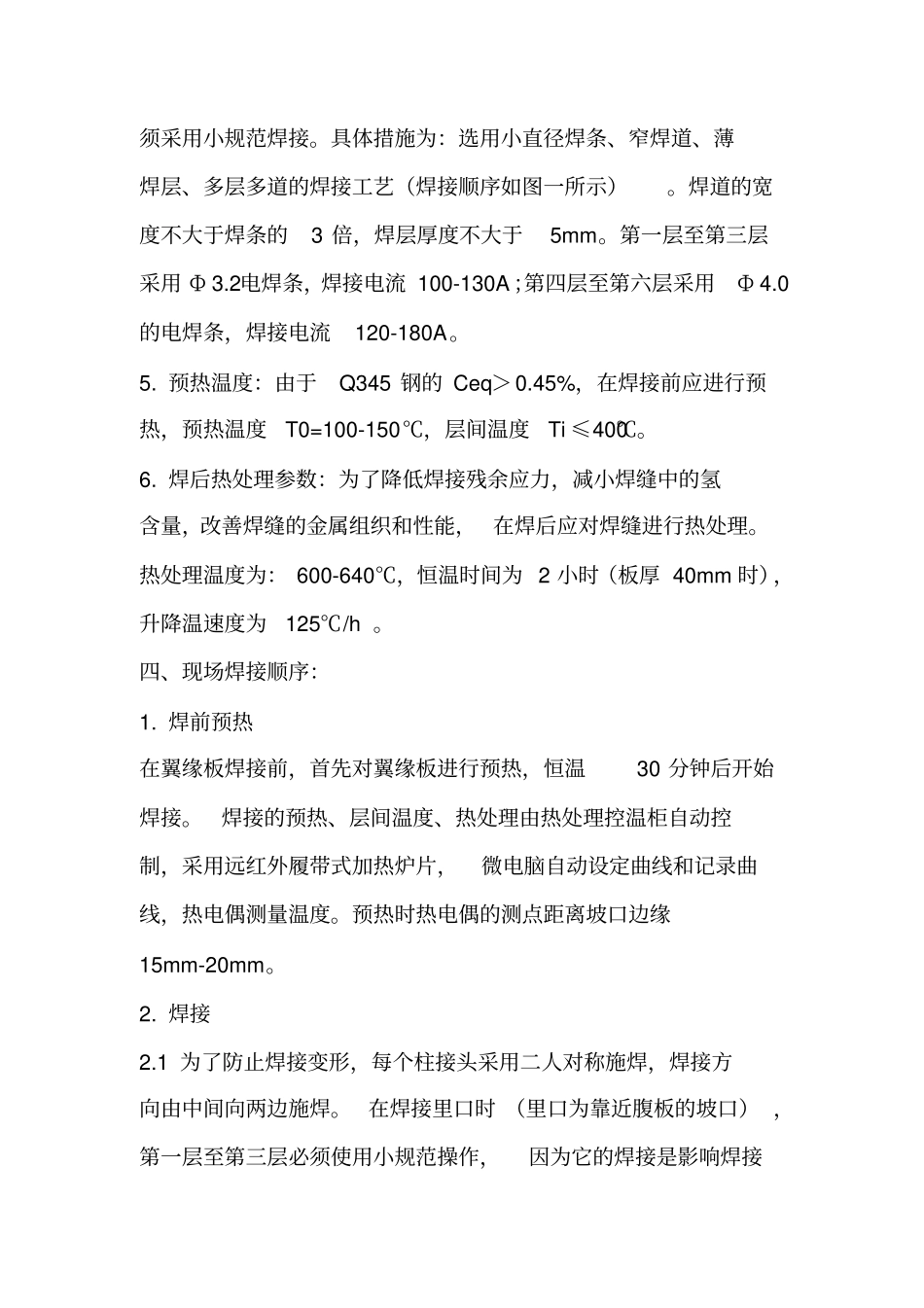

Q345的焊接工艺一、材料介绍1.Q345化学成分如下表（%）：元素C≤MnSi≤P≤S≤Al≥VNbTi含量0.21.0-1.60.550.0350.0350.0150.02-0.150.015-0.060.02-0.2Q345C力学性能如下表（%）：机械性能指标伸长率（%）试验温度0℃抗拉强度MPa屈服点MPa≥数值δ5≥22J≥34σb（470-650）σs（324-259）其中壁厚介于16-35mm时，σs≥325Mpa；壁厚介于35-50mm时，σs≥295Mpa2.Q345钢的焊接特点2.1碳当量(Ceq)的计算Ceq=C+Mn/6+Ni/15+Cu/15+Cr/5+Mo/5+V/5计算Ceq=0.49%，大于0.45%，可见Q345钢焊接性能不是很好，需要在焊接时制定严格的工艺措施。2.2Q345钢在焊接时易出现的问题2.2.1热影响区的淬硬倾向Q345钢在焊接冷却过程中，热影响区容易形成淬火组织-马氏体，使近缝区的硬度提高，塑性下降。结果导致焊后发生裂纹。2.2.2冷裂纹敏感性Q345钢的焊接裂纹主要是冷裂纹。二、焊接施工流程坡口准备→点固焊→预热→里口施焊→背部清根（碳弧气刨）→外口施焊→里口施焊→自检/专检→焊后热处理→无损检验（焊缝质量一级合格）三、焊接工艺参数的选择通过对Q345钢的焊接性分析，制定措施如下：1.焊接材料的选用由于Q345钢的冷裂纹倾向较大，应选用低氢型的焊接材料，同时考虑到焊接接头应与母材等强的原则，选用E5015（J507）型电焊条。化学成分见下表（%）：元素CMnSiSPCrMoVTi含量0.0711.110.530.0090.0160.020.010.010.01力学性能见下表：机械性能指标σb（Mpa）σs（Mpa）δ5（%）Ψ（%）AkvJ-30℃数值4405403179164114762.坡口形式：（根据图纸和设备供货）3.焊接方法：采用手工电弧焊（D）。4.焊接电流：为了避免焊缝组织粗大，造成冲击韧性下降，必须采用小规范焊接。具体措施为：选用小直径焊条、窄焊道、薄焊层、多层多道的焊接工艺（焊接顺序如图一所示）。焊道的宽度不大于焊条的3倍，焊层厚度不大于5mm。第一层至第三层采用Ф3.2电焊条，焊接电流100-130A；第四层至第六层采用Ф4.0的电焊条，焊接电流120-180A。5.预热温度：由于Q345钢的Ceq＞0.45%，在焊接前应进行预热，预热温度T0=100-150℃，层间温度Ti≤400℃。6.焊后热处理参数：为了降低焊接残余应力，减小焊缝中的氢含量，改善焊缝的金属组织和性能，在焊后应对焊缝进行热处理。热处理温度为：600-640℃，恒温时间为2小时（板厚40mm时），升降温速度为125℃/h。四、现场焊接顺序：1.焊前预热在翼缘板焊接前，首先对翼缘板进行预热，恒温30分钟后开始焊接。焊接的预热、层间温度、热处理由热处理控温柜自动控制，采用远红外履带式加热炉片，微电脑自动设定曲线和记录曲线，热电偶测量温度。预热时热电偶的测点距离坡口边缘15mm-20mm。2.焊接2.1为了防止焊接变形，每个柱接头采用二人对称施焊，焊接方向由中间向两边施焊。在焊接里口时（里口为靠近腹板的坡口），第一层至第三层必须使用小规范操作，因为它的焊接是影响焊接变形的主要原因。在焊接一至三层结束后，背面进行清根。在使用碳弧气刨清根结束后，必须对焊缝进行机械打磨，清理焊缝表面渗碳，露出金属光泽，防止表层碳化严重造成裂纹。外口焊接应一次焊完，最后再焊接里口的剩余部分。2.2当焊接第二层时，焊接方向应与第一层方向相反，以此类推。每层焊接接头应错开15-20mm。2.3两名焊工在焊接时的焊接电流、焊接速度和焊接层数应保持一致。2.4在焊接中应从引弧板开始施焊，收弧板上结束。焊接完成后割掉并打磨干净。3.焊后热处理：焊口焊接完成后应在12小时内进行热处理。如不能及时进行热处理应采取保温、缓冷措施。在进行热处理时，应采用两根热电偶测温，热电偶点焊在焊口的里外侧。Q345钢的焊接温度曲线如下图4.焊接检验根据《钢结构工程施工及验收规范》的要求，焊口采用超声波探伤法进行检验，检验比例为100%。五、现场技术管理1.编制详细的焊接施工作业指导书。2.全过程控制焊接工艺是确保质量的核心。每个柱接头的焊接时，应有专人监控焊接工艺，如焊工不按作业指导书施工应立即终止焊接。在焊接过程中，热处理人员应全程监控层间温度，如超标应立即通知焊工暂停。3.提高施工人员质量意识是贯彻焊接工艺的关键在施工前，进行全员交底，并且开取施工工艺卡。交底...
