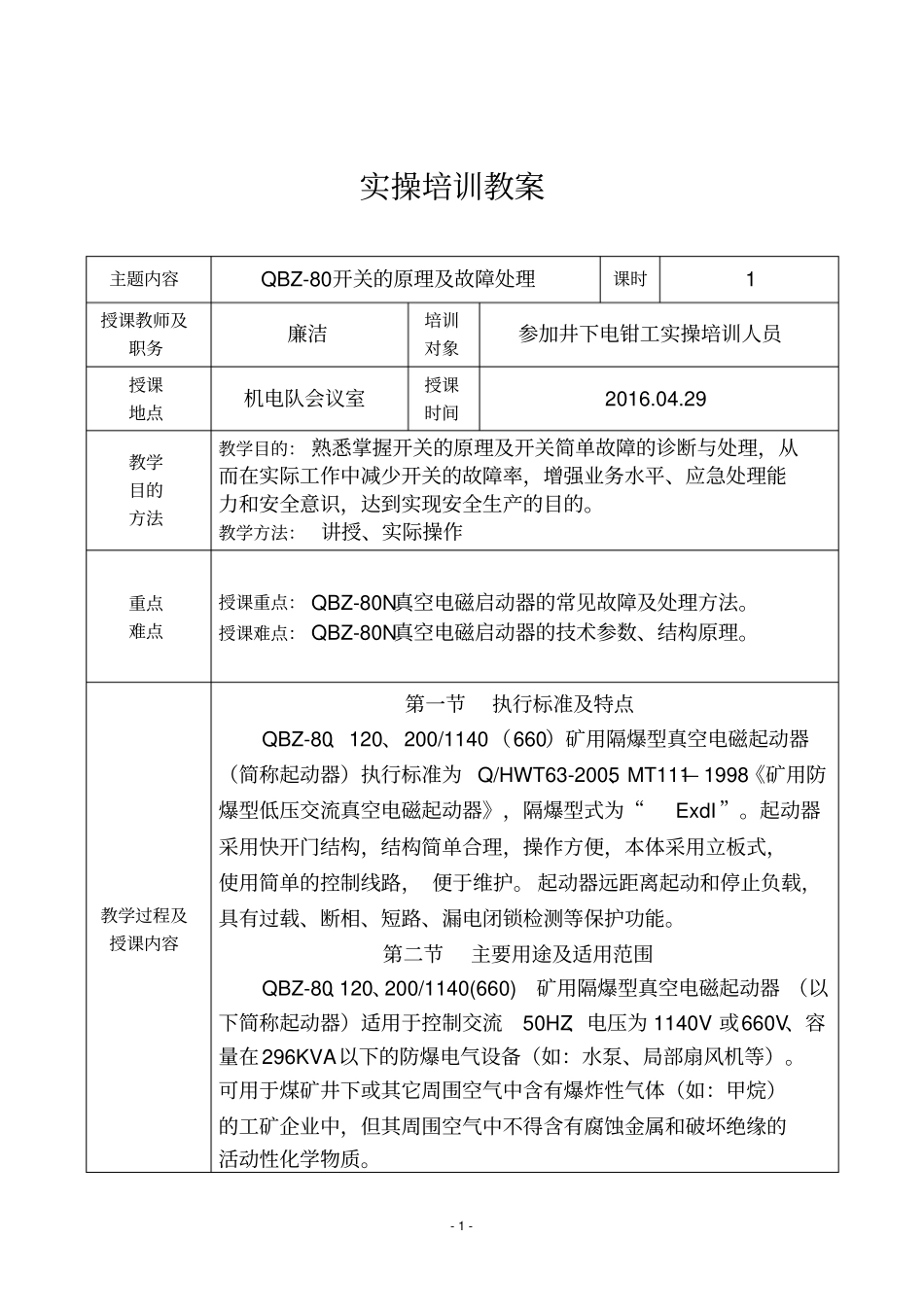

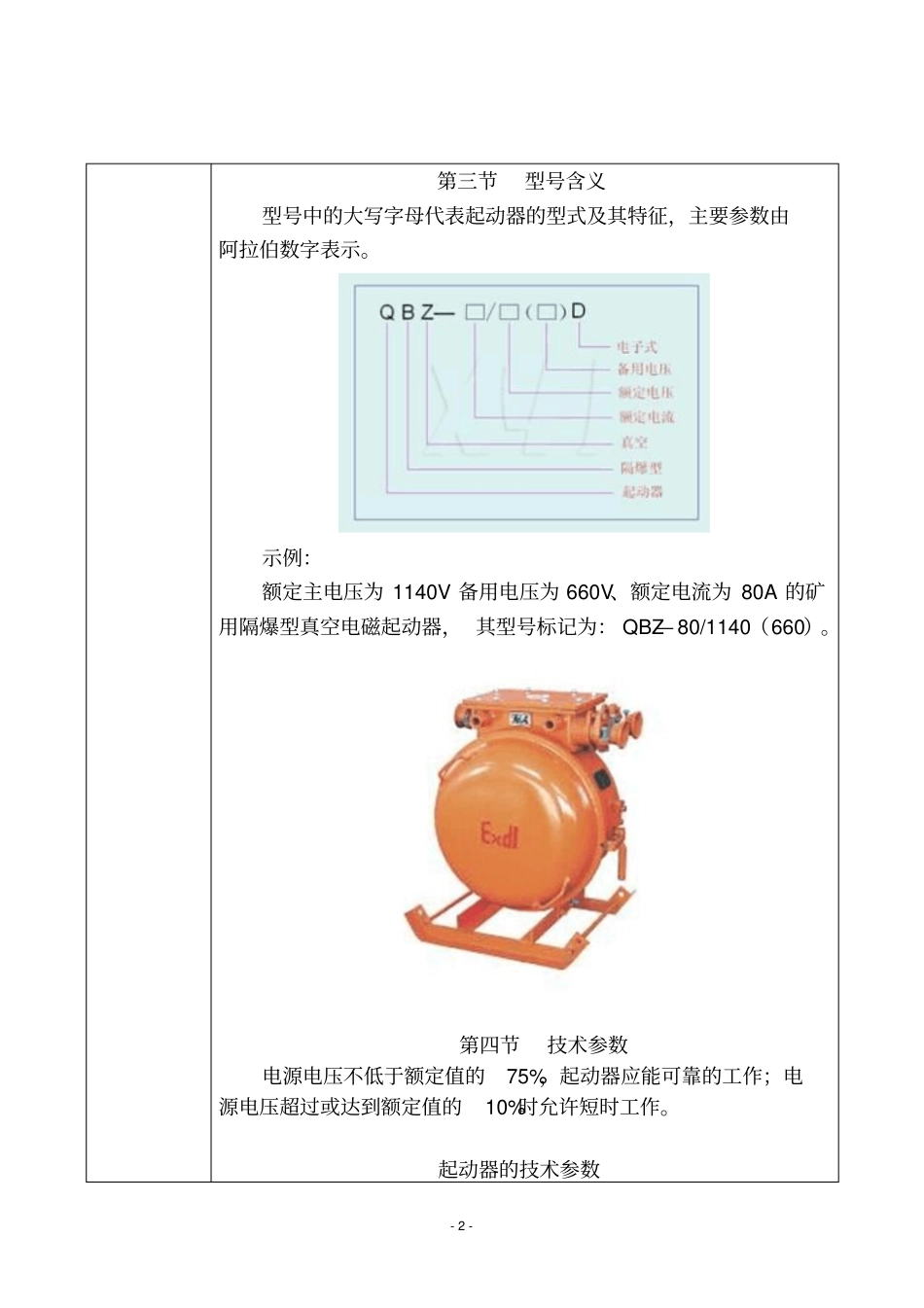

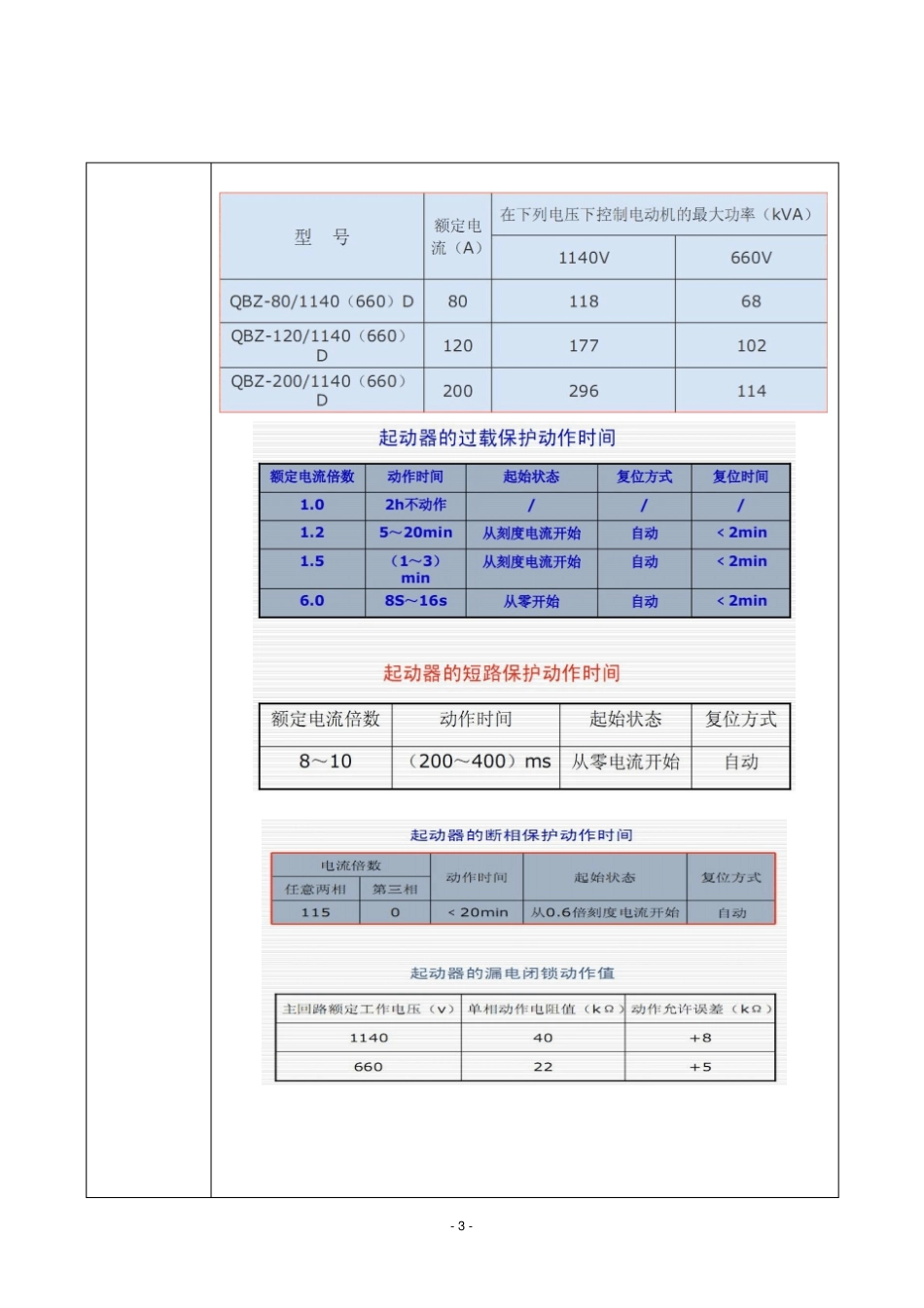

-1-实操培训教案主题内容QBZ-80开关的原理及故障处理课时1授课教师及职务廉洁培训对象参加井下电钳工实操培训人员授课地点机电队会议室授课时间2016.04.29教学目的方法教学目的：熟悉掌握开关的原理及开关简单故障的诊断与处理，从而在实际工作中减少开关的故障率，增强业务水平、应急处理能力和安全意识，达到实现安全生产的目的。教学方法：讲授、实际操作重点难点授课重点：QBZ-80N真空电磁启动器的常见故障及处理方法。授课难点：QBZ-80N真空电磁启动器的技术参数、结构原理。教学过程及授课内容第一节执行标准及特点QBZ-80、120、200/1140（660）矿用隔爆型真空电磁起动器（简称起动器）执行标准为Q/HWT63-2005、MT111—1998《矿用防爆型低压交流真空电磁起动器》，隔爆型式为“ExdI”。起动器采用快开门结构，结构简单合理，操作方便，本体采用立板式，使用简单的控制线路，便于维护。起动器远距离起动和停止负载，具有过载、断相、短路、漏电闭锁检测等保护功能。第二节主要用途及适用范围QBZ-80、120、200/1140(660)矿用隔爆型真空电磁起动器（以下简称起动器）适用于控制交流50HZ、电压为1140V或660V、容量在296KVA以下的防爆电气设备（如：水泵、局部扇风机等）。可用于煤矿井下或其它周围空气中含有爆炸性气体（如：甲烷）的工矿企业中，但其周围空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。-2-第三节型号含义型号中的大写字母代表起动器的型式及其特征，主要参数由阿拉伯数字表示。示例：额定主电压为1140V备用电压为660V、额定电流为80A的矿用隔爆型真空电磁起动器，其型号标记为：QBZ—80/1140（660）。第四节技术参数电源电压不低于额定值的75%，起动器应能可靠的工作；电源电压超过或达到额定值的10%时允许短时工作。起动器的技术参数-3--4-第五节外形尺寸重量：68㎏尺寸：790×560×645QBZ-80、120/1140（660）D外形图第六节结构原理结构、原理及电流整定说明按以下说明进行：-5-结构：起动器外壳采用圆形快开门结构。内部装一块控制底板，底板的正面装有一个真空接触器、一个中间继电器、电机综合保护器和熔断器，底板的背面装有隔离开关、阻容过电压吸收器、控制变压器和停止按钮。起动器的盖子和隔离开关的手柄有机械闭锁，保证断电源后开盖，未盖上盖子不能送电。工作原理：按电机运转方向的要求，合上隔离换向开关QS，电源接入控-6-制变压器初级得电，次级9、4两端输出36V交流电，使JDB得电，漏电检测开始。当主回路对地绝缘电阻符合要求时，JDB内继电器工作，常开点3、4接通，真空接触器可投入使用，否则接触器不能投入使用。当就地自控或集中控制时，按下启动按钮SB1，ZJ吸合，36V电源经ZJ1接点，使真空接触器线圈KM（CKJ）吸合，常闭ZJ2打开，这样当磁力起动器工作时，负荷端电压不会通过33号线进入JDB内，当真空接触器主触头接通，接触器线圈KM呈吸合状态，这时KM2常开闭合自保。运行中如发生短路、过载或断相等故障，则JDB动作切断ZJ的供电线路，使真空接触器KM立即分断。停止时，按下停止按钮SB2，ZJ断电，ZJ1打开，真空接触器KM断开，停止对电机供电。原理及电流整定：保护器由传感组件、保护插件和面板等组成。面板上设有电流整定波段开关、高低档拔动开关、试验拔动开关及接线端子。传感器组件电路由电流互感器A、B、C，电阻器R1-R9，电容器C3-C5，二极管D3、D5、D6、D10-D15等组成。通过电流互感器和取样电阻R1-R6电流信号转变成电压信号，再经过二极管D3、D5、D6整流和C3-C5滤波变成直流信号电压，它基本上与互感器一次侧电流成正比例关系。信号电压经波段开关输出。D10-D15—组成断相检测电路，当某一相无电流，该相取样电路相接的那端电位升高，经稳压管、三极管输出断相信号。波段开关SA和电阻IR1-IR11组成了电流整定电路，它利用串联电阻的分压作用使得整定在任一档时都能保证在额定负载时输出同样的信号电压VA。（面板上A点）-7-过载保护：过载保护电路由信号比较放大电路，延时电路、定时鉴幅电路等组成。在额定负载下，VA信号电压为+3V，它与设定的比较电压3V相平衡。因而输出端VB（面板上B点）也为0V。运算放大器11脚输出为高电...
