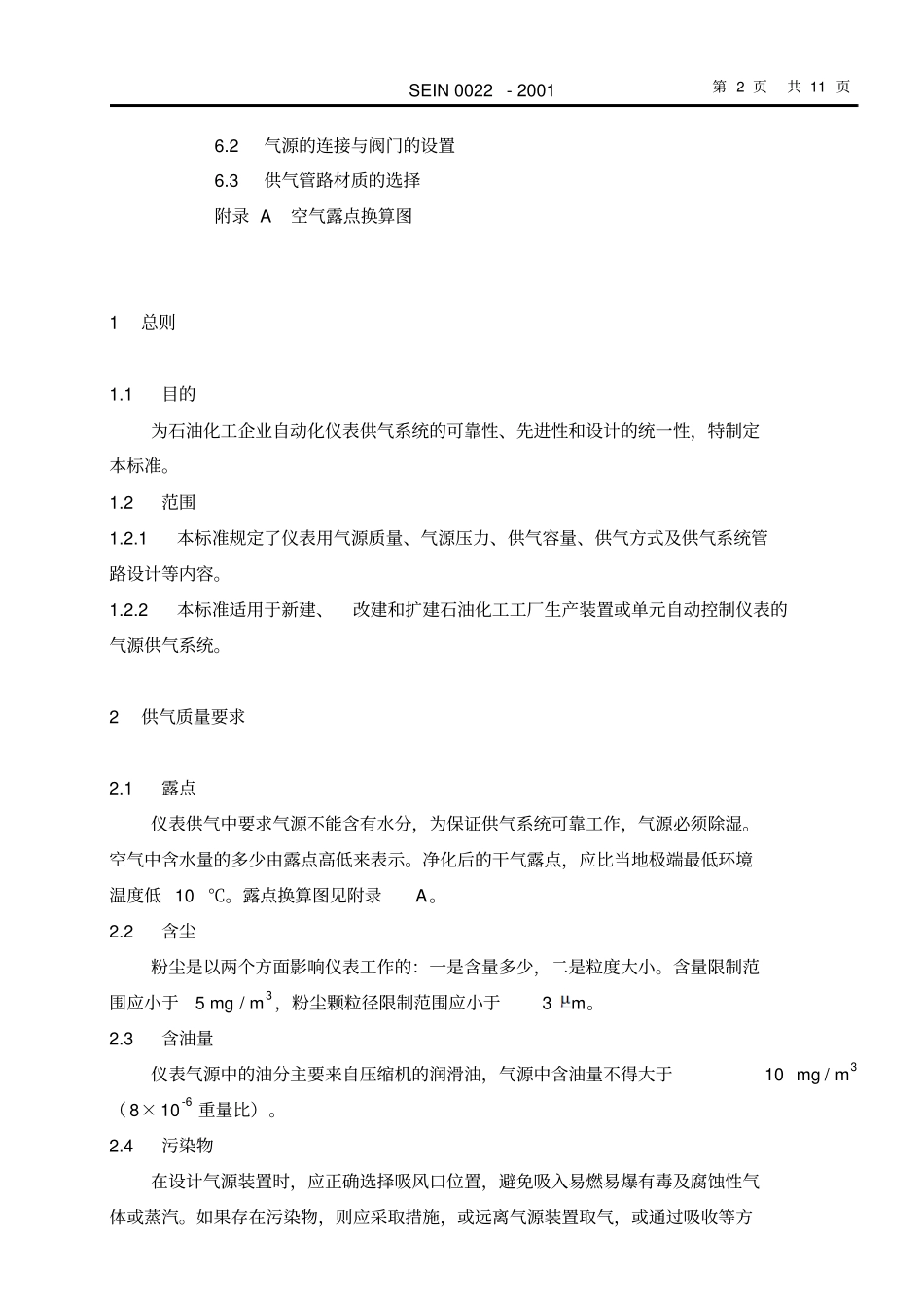

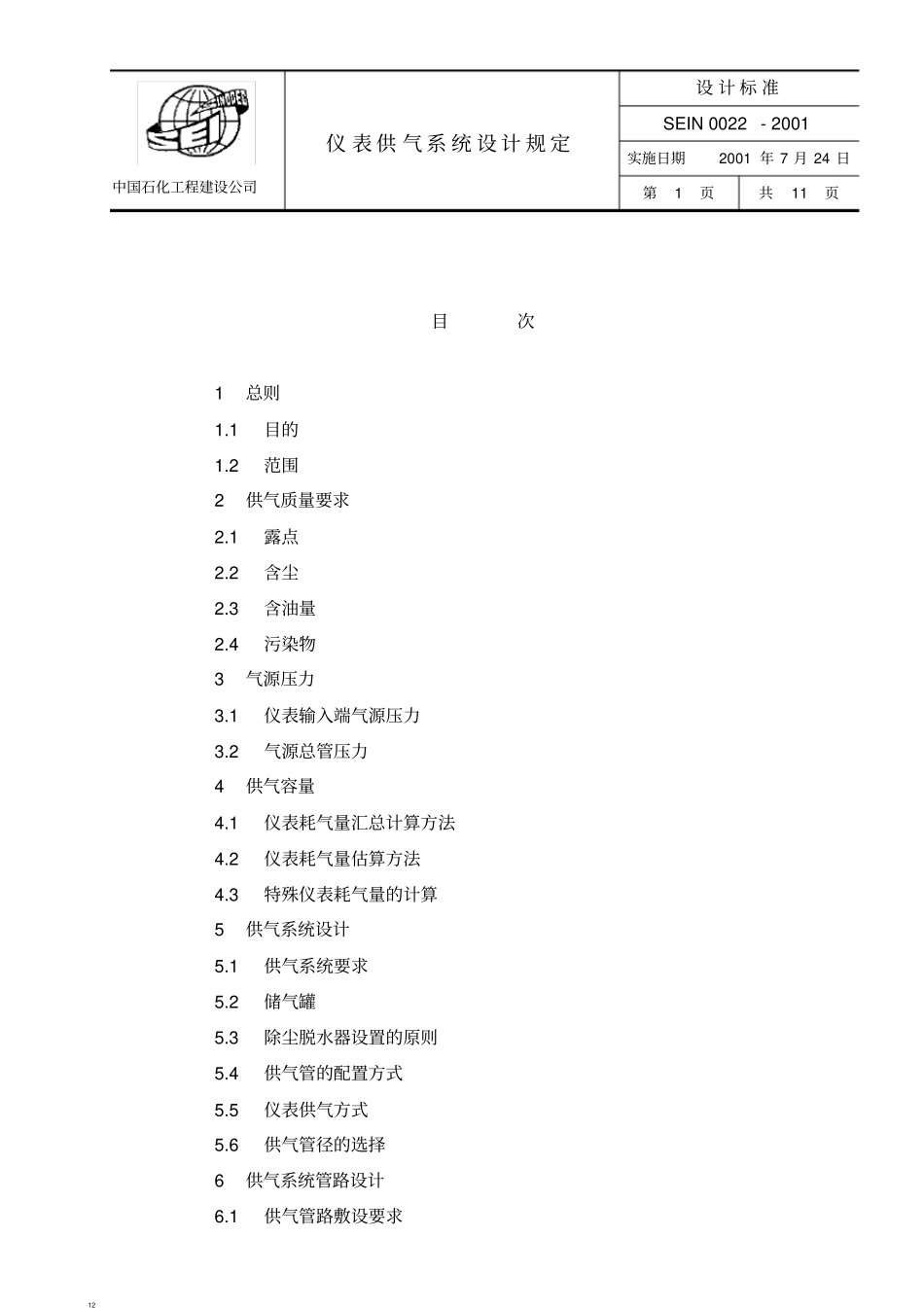

仪表供气系统设计规定设计标准SEIN0022-2001实施日期2001年7月24日中国石化工程建设公司第1页共11页12目次1总则1.1目的1.2范围2供气质量要求2.1露点2.2含尘2.3含油量2.4污染物3气源压力3.1仪表输入端气源压力3.2气源总管压力4供气容量4.1仪表耗气量汇总计算方法4.2仪表耗气量估算方法4.3特殊仪表耗气量的计算5供气系统设计5.1供气系统要求5.2储气罐5.3除尘脱水器设置的原则5.4供气管的配置方式5.5仪表供气方式5.6供气管径的选择6供气系统管路设计6.1供气管路敷设要求SEIN0022-2001第2页共11页6.2气源的连接与阀门的设置6.3供气管路材质的选择附录A空气露点换算图1总则1.1目的为石油化工企业自动化仪表供气系统的可靠性、先进性和设计的统一性，特制定本标准。1.2范围1.2.1本标准规定了仪表用气源质量、气源压力、供气容量、供气方式及供气系统管路设计等内容。1.2.2本标准适用于新建、改建和扩建石油化工工厂生产装置或单元自动控制仪表的气源供气系统。2供气质量要求2.1露点仪表供气中要求气源不能含有水分，为保证供气系统可靠工作，气源必须除湿。空气中含水量的多少由露点高低来表示。净化后的干气露点，应比当地极端最低环境温度低10℃。露点换算图见附录A。2.2含尘粉尘是以两个方面影响仪表工作的：一是含量多少，二是粒度大小。含量限制范围应小于5mg/m3，粉尘颗粒径限制范围应小于3m。2.3含油量仪表气源中的油分主要来自压缩机的润滑油，气源中含油量不得大于10mg/m3（8×10-6重量比）。2.4污染物在设计气源装置时，应正确选择吸风口位置，避免吸入易燃易爆有毒及腐蚀性气体或蒸汽。如果存在污染物，则应采取措施，或远离气源装置取气，或通过吸收等方SEIN0022-2001第3页共11页法予以消除。3气源压力3.1仪表输入端气源压力3.1.1仪表输入端的气源压力应满足仪表供气压力的要求。3.1.2常用气动仪表类供气压力范围分为：a)气动仪表（包括气动变送器、电/气转换器等）：140kPa；b)定位器（配薄膜执行器）：140kPa～350kPa；c)定位器（配活塞执行器）：350kPa～700kPa。3.2气源总管压力全厂压缩空气站净化装置出口处的总管气源压力范围为600kPa～800kPa，进各界区的压力宜达到600kPa。4供气容量仪表供气负荷由两部分组成，凡是构成测量及控制回路的气动仪表和气动控制装置用气为主要负荷类（如气动变送器、调节器、定位器、调节阀、气缸阀、电磁阀等以及吹气法测量料位、液位、压力、充气法防爆、防腐等），仪表维护吹洗、校验及安全防护用气为一般负荷类。4.1仪表耗气量汇总计算方法4.1.1仪表气源装置设计容量取决于仪表总耗量的大小。仪表总耗量的计算，宜采用汇总方式。4.1.2通常仪表的耗气量为操作状态下（140kPa，20℃）的稳态数据，计算耗气量时，应按式（4.1.2）换算为标准状态（101.33kPa（A），20℃）。QS＝1.54QO（4.1.2）式中：QS——标准状态下的稳态耗气量，m3/h；QO——操作状态下的稳态耗气量（标准状态），m3/h。4.1.3仪表气源装置设计容量按式（4.1.3）计算。Qd＝（K1＋K2）∑QS（4.1.3）SEIN0022-2001第4页共11页式中：Qd——源装置设计容量（标准状态），m3/h；∑QS——各类仪表稳态耗气量总和（标准状态），m3/h；K1——供气管网系统泄漏参数，通常取0.1～0.3；K2——考虑瞬时耗气量的修正系数，通常取2。4.2仪表耗气量估算方法在采用汇总方式估算仪表总耗量有困难时，可根据现场经验直接估算仪表气源装置设计容量：a)每台气动调节阀（电气转换器、气动定位器）的耗气量（标准状态）按1m3/h～2m3/h计算；b)每台现场安装的其它气动仪表的耗气量（标准状态）按约1m3/h计算；c)每台控制室内安装的气动仪表的耗气量（标准状态）按0.5m3/h～1m3/h计算；d)正压通风防爆仪表柜按每小时换气次数大于6次考虑。4.3特殊仪表耗气量的计算4.3.1根据每台仪表的最大耗气量指标计算，如单动滑阀、双动滑阀、大口径蝶阀、在线质量分析仪表等。4.3.2与检测控制系统仪表的长期延续工作有关的耗气量（标准状态）按点数计算，如催化裂化装置中测量催化剂流态化床层压力、差压等的反吹用气量（标准状态），密相每点按4.5m3/h，稀相每点按2m3/h计算。气动程序控制系统、吹气式检测...
