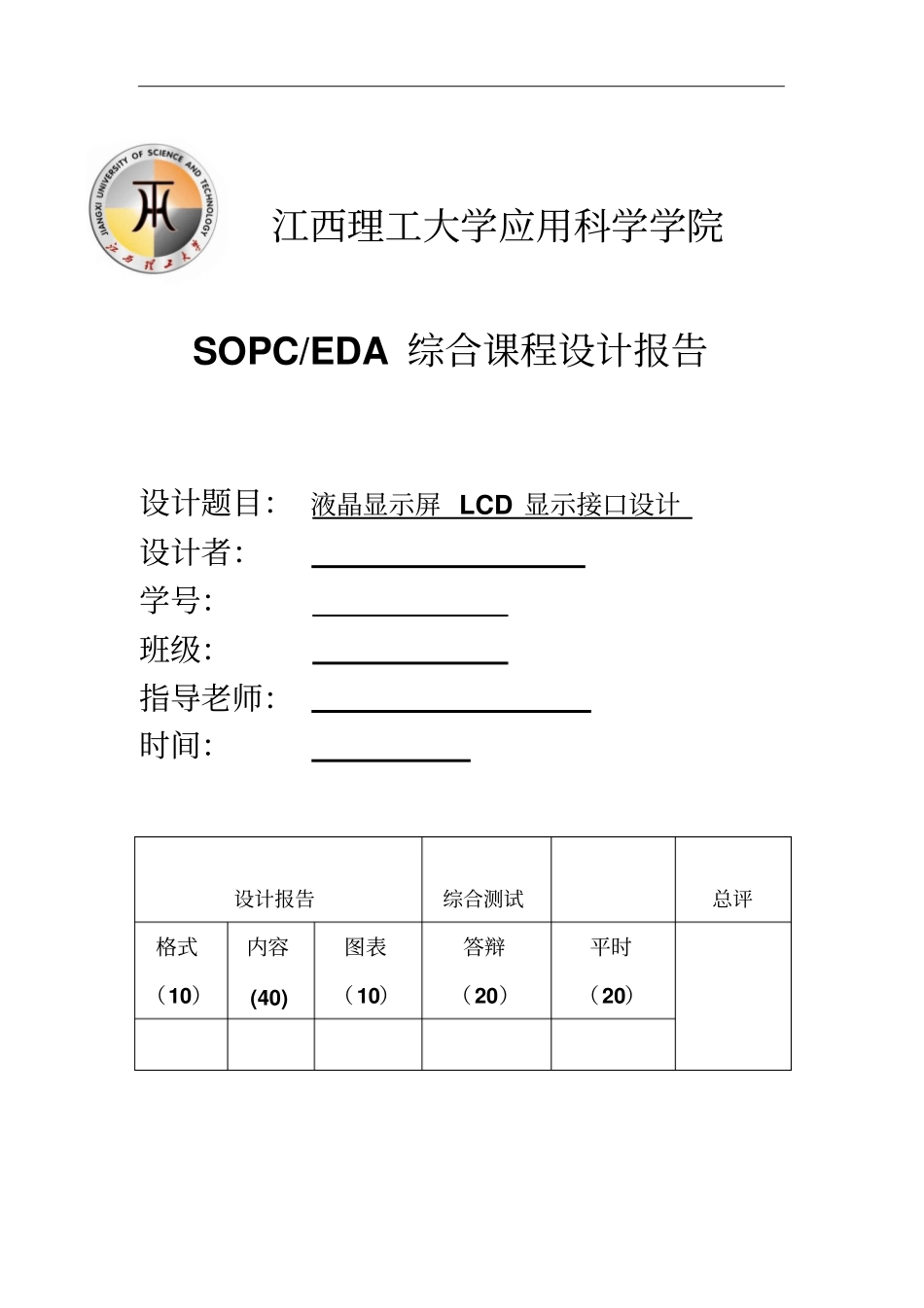

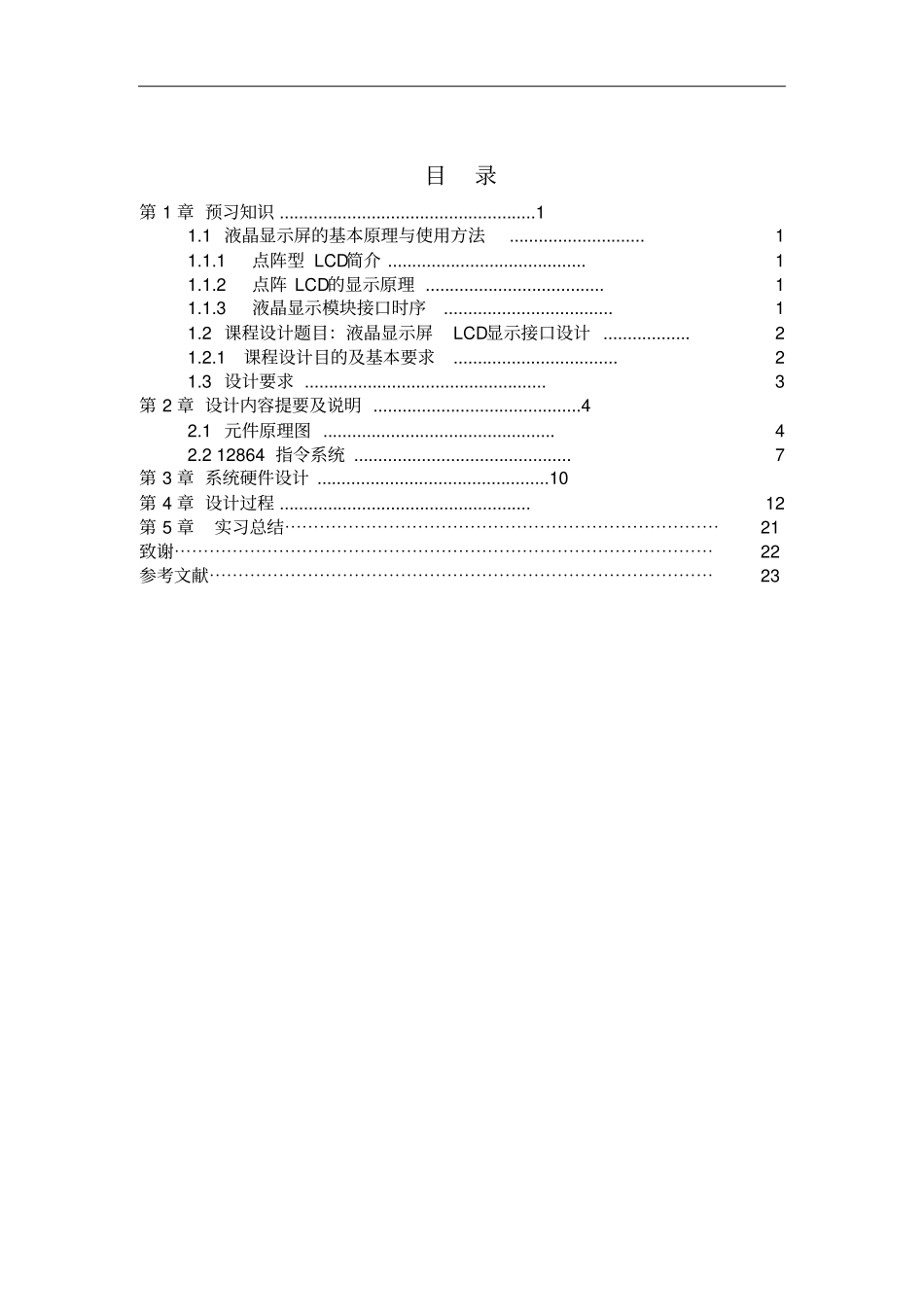

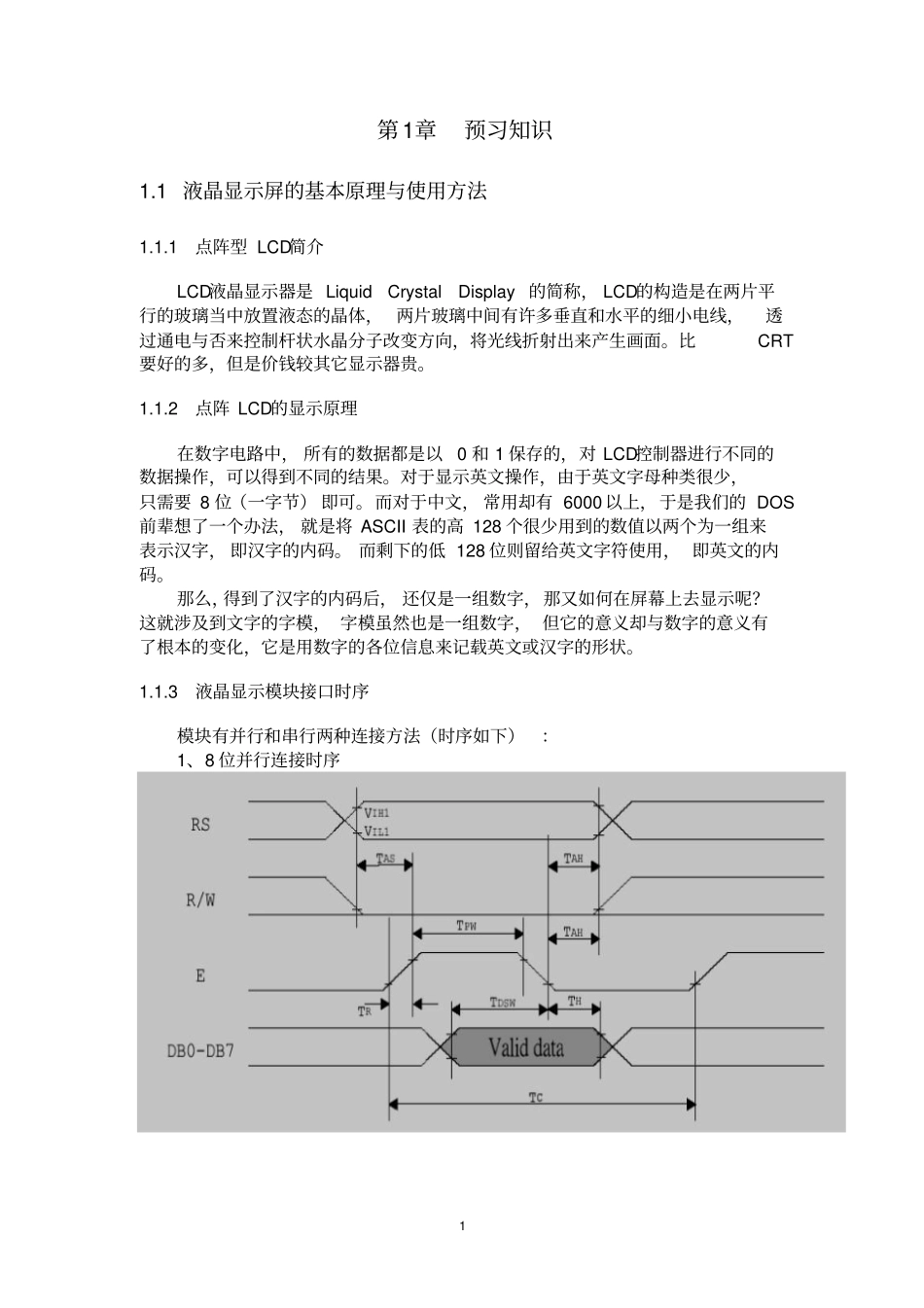

江西理工大学应用科学学院SOPC/EDA综合课程设计报告设计题目：液晶显示屏LCD显示接口设计设计者：学号：班级：指导老师：时间：设计报告综合测试总评格式（10）内容(40)图表（10）答辩（20）平时（20）目录第1章预习知识.....................................................11.1液晶显示屏的基本原理与使用方法............................11.1.1点阵型LCD简介.........................................11.1.2点阵LCD的显示原理.....................................11.1.3液晶显示模块接口时序...................................11.2课程设计题目：液晶显示屏LCD显示接口设计..................21.2.1课程设计目的及基本要求..................................21.3设计要求..................................................3第2章设计内容提要及说明...........................................42.1元件原理图................................................42.212864指令系统.............................................7第3章系统硬件设计................................................10第4章设计过程....................................................12第5章实习总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21致谢⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯231第1章预习知识1.1液晶显示屏的基本原理与使用方法1.1.1点阵型LCD简介LCD液晶显示器是LiquidCrystalDisplay的简称，LCD的构造是在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。比CRT要好的多，但是价钱较其它显示器贵。1.1.2点阵LCD的显示原理在数字电路中，所有的数据都是以0和1保存的，对LCD控制器进行不同的数据操作，可以得到不同的结果。对于显示英文操作，由于英文字母种类很少，只需要8位（一字节）即可。而对于中文，常用却有6000以上，于是我们的DOS前辈想了一个办法，就是将ASCII表的高128个很少用到的数值以两个为一组来表示汉字，即汉字的内码。而剩下的低128位则留给英文字符使用，即英文的内码。那么，得到了汉字的内码后，还仅是一组数字，那又如何在屏幕上去显示呢？这就涉及到文字的字模，字模虽然也是一组数字，但它的意义却与数字的意义有了根本的变化，它是用数字的各位信息来记载英文或汉字的形状。1.1.3液晶显示模块接口时序模块有并行和串行两种连接方法（时序如下）：1、8位并行连接时序2图5MPU写资料到模块图6MPU从模块读出资料2、串行连接时序图图7串行连接时序图1.2课程设计题目：液晶显示屏LCD显示接口设计1.2.1课程设计目的及基本要求液晶显示屏已广泛应用于人们的日常生活中，在各种领域中起到越来越重要的位置。因此，掌握和控制液晶显示屏是非常重要的技能。进行课程设计是加强3实践，提高动手能力的重要环节，通过课程设计，同时在软件编程，排错调试，相关仪器设备的使用技术等方面得到全面的提高。掌握液晶显示屏实现的相关方法，为将来的实际工作打下一定的基础。本课程设计是以SED1520控制器为基础，基本要求是：1、掌握SED1520控制器基本结构2、掌握液晶显示屏的工作原理及使用方法3、掌握用VHDL语言编写程序4、掌握QuartusII的使用方法5、掌握GW48系列SOPC/EDA实验开发系统：a：闲置不用GW48系统时，必须关闭电源，拔下电源插头！！！b：在实验中，当选中某种模式后，要按一下右侧的复位键，以使系统进入该结构模式工作。c：换目标芯片时要特别注意，不要插反或插错，也不要带电插拔，确信插对后才能开电源。其它接口都可带电插拔。请特别注意，尽可能不要随意插拔适配板，及实验系统上的其他芯片。d：并行口工作模式设置在“EPP”模式！e:跳线座“SPS”默认向下短路（PIO48）；右侧开关默认拨向“TOMCU”。f:对于GW48-PK2系统，左下角拨码开关除第4档“DS8使能”向下拨（8数码管显示）外，其余皆默认向上1.3课程设计题目内容要求使用...
