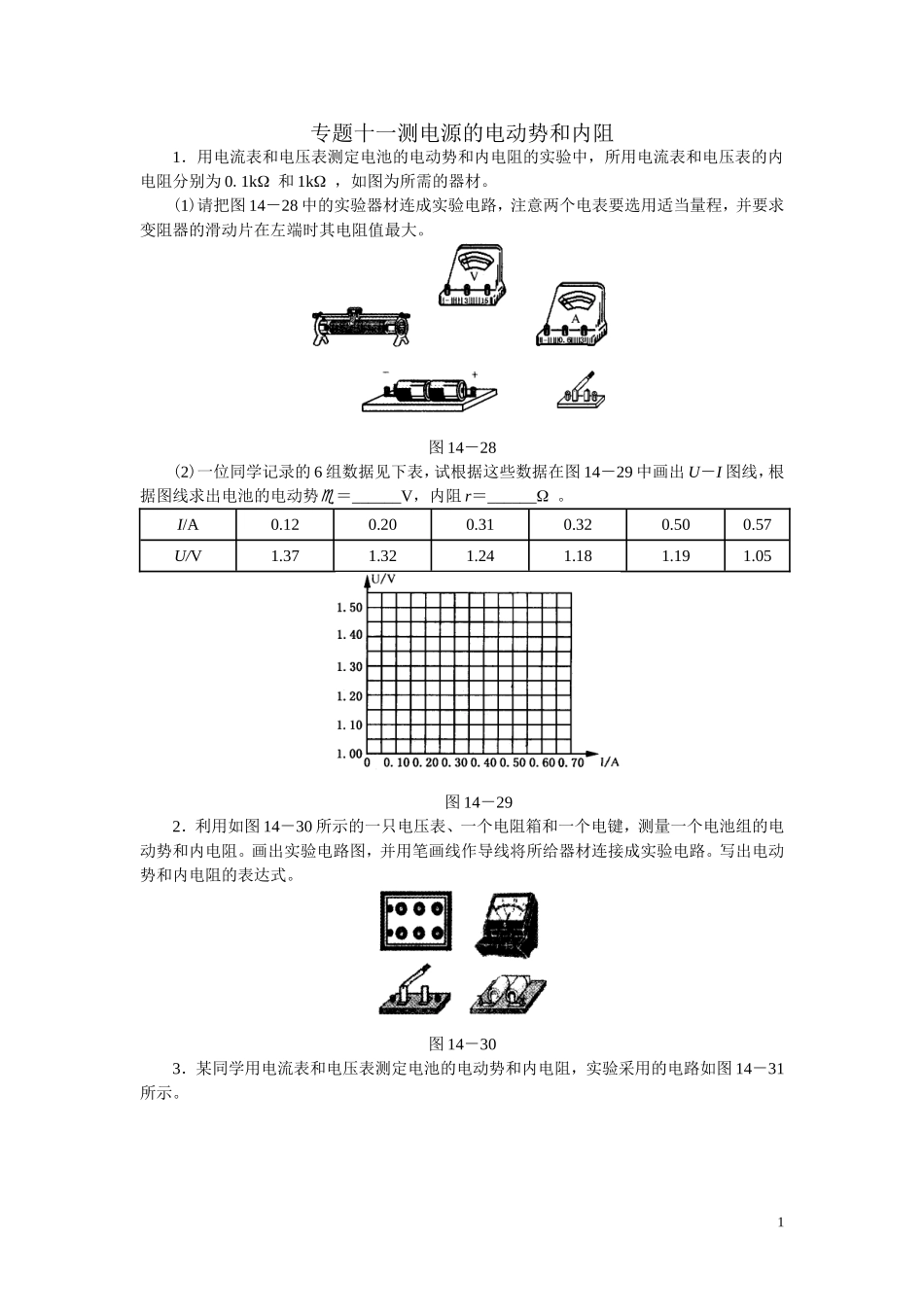

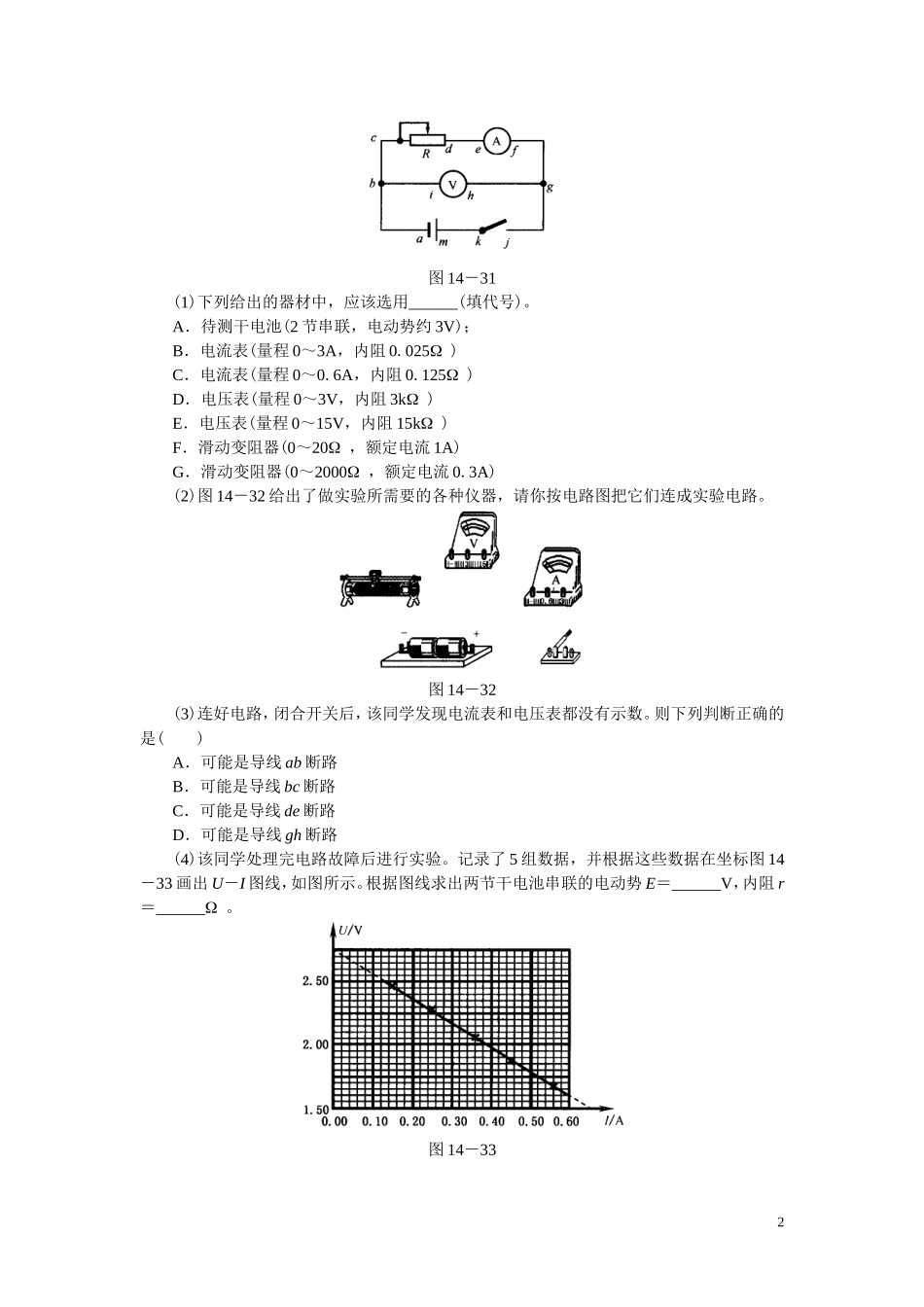

专题十一测电源的电动势和内阻1．用电流表和电压表测定电池的电动势和内电阻的实验中，所用电流表和电压表的内电阻分别为0.1k和1k，如图为所需的器材。(1)请把图14－28中的实验器材连成实验电路，注意两个电表要选用适当量程，并要求变阻器的滑动片在左端时其电阻值最大。图14－28(2)一位同学记录的6组数据见下表，试根据这些数据在图14－29中画出U－I图线，根据图线求出电池的电动势＝______V，内阻r＝______。I/A0.120.200.310.320.500.57U/V1.371.321.241.181.191.05图14－292．利用如图14－30所示的一只电压表、一个电阻箱和一个电键，测量一个电池组的电动势和内电阻。画出实验电路图，并用笔画线作导线将所给器材连接成实验电路。写出电动势和内电阻的表达式。图14－303．某同学用电流表和电压表测定电池的电动势和内电阻，实验采用的电路如图14－31所示。1图14－31(1)下列给出的器材中，应该选用______(填代号)。A．待测干电池(2节串联，电动势约3V)；B．电流表(量程0～3A，内阻0.025)C．电流表(量程0～0.6A，内阻0.125)D．电压表(量程0～3V，内阻3k)E．电压表(量程0～15V，内阻15k)F．滑动变阻器(0～20，额定电流1A)G．滑动变阻器(0～2000，额定电流0.3A)(2)图14－32给出了做实验所需要的各种仪器，请你按电路图把它们连成实验电路。图14－32(3)连好电路，闭合开关后，该同学发现电流表和电压表都没有示数。则下列判断正确的是()A．可能是导线ab断路B．可能是导线bc断路C．可能是导线de断路D．可能是导线gh断路(4)该同学处理完电路故障后进行实验。记录了5组数据，并根据这些数据在坐标图14－33画出U－I图线，如图所示。根据图线求出两节干电池串联的电动势E＝______V，内阻r＝______。图14－3325.（2013·天津市五区县高三第一次质量调查，9题）（4）某实验小组设计了下面的实验电路测量电池的电动势和内电阻，闭合开关S，调整电阻箱的阻值R，读出电压表相应示数U，测出多组数据，利用测的数据做出如右下图像。则电池的电动势为，内电阻为。电动势的测量值与真实值相比（填“偏大”、“偏小”或“相等”）7.（2013·天津和平一模，9题）(3)(8分)为了测量右图中果汁电池的电动势E和内阻r，并探究电极间距对E和r的影响(实验器材如图所示)。①将电压表、电流表均视为理想电表，请在图中用笔画线代替导线连接电路；②实验中依次减小铜片与锌片的间距，分别得到相应果汁电池的U-I图像如图中a、b、c所示．由此可知：在该实验中，随电极间距的减小，电源电动势(填“增大”、“减小”或“不变”)，电源内阻(填“增大”、“减小”或“不变”)；③图线a对应的电源电动势E=V，短路电流I=A。(均保留三位有效数字)8.（2013·天津河西一模，9题）(3)（6分）某同学要测量一节干电池的电动势和内阻．他根据老师提供的以下器材画出了如图所示的原理图。①电压表V(15V,I0k)②电流表G（量程3.0mA，内阻Rg=10）③电流表A（量程0.6A，内阻约为0.5）④滑动变阻器(0～20，l0A)⑤滑动变阻器(0～100，1A)⑥定值电阻=990⑦开关S和导线若干(1)为了能准确地进行测量，同时为了操作方便，实验中应选用的滑动变阻器是______（填写器材编号）3(2)该同学利用上述实验原理图测得以下数据，并根据这些数据绘出了如图所示的图线，根据图线可求出电源的电动势E=________V（保留三位有效数字），电源的内阻r=______（保留两位有效数字）（2013·天津耀华中学一模，9题）(3)某型号的电动自行车由4块铅蓄电池供电，电池用久以后性能会下降，表现为电池的电动势变小，内阻变大，某兴趣小组将一辆旧电动自行车电瓶充满电，取下四块电池，分别标为A、B、C、D，测量它们的电动势和内阻。①用多用表直流电压50V挡测量每块电池的电动势．测量电池A时，多用电表的指针如图甲所示，其读数为_________V。②用图乙所示电路测量A.B.C、D四块电池的电动势E和内阻r图中为保护电阻，其阻值为5。改变电阻箱的阻值R，测出对应的电流I，根据测量数据分别作出A、B、C、D四块电池的图线，如图丙。由图线C可知电池C的电动势E=________V；内阻r=________。（以上结果保留一位小数）。③分析图丙可知：当前状态电池_________（选填“A”、“B”、“C”或“D”）对电动自行车供电性能较优。4
