tp6111b数显卧式铣镗床使用手册VIP免费

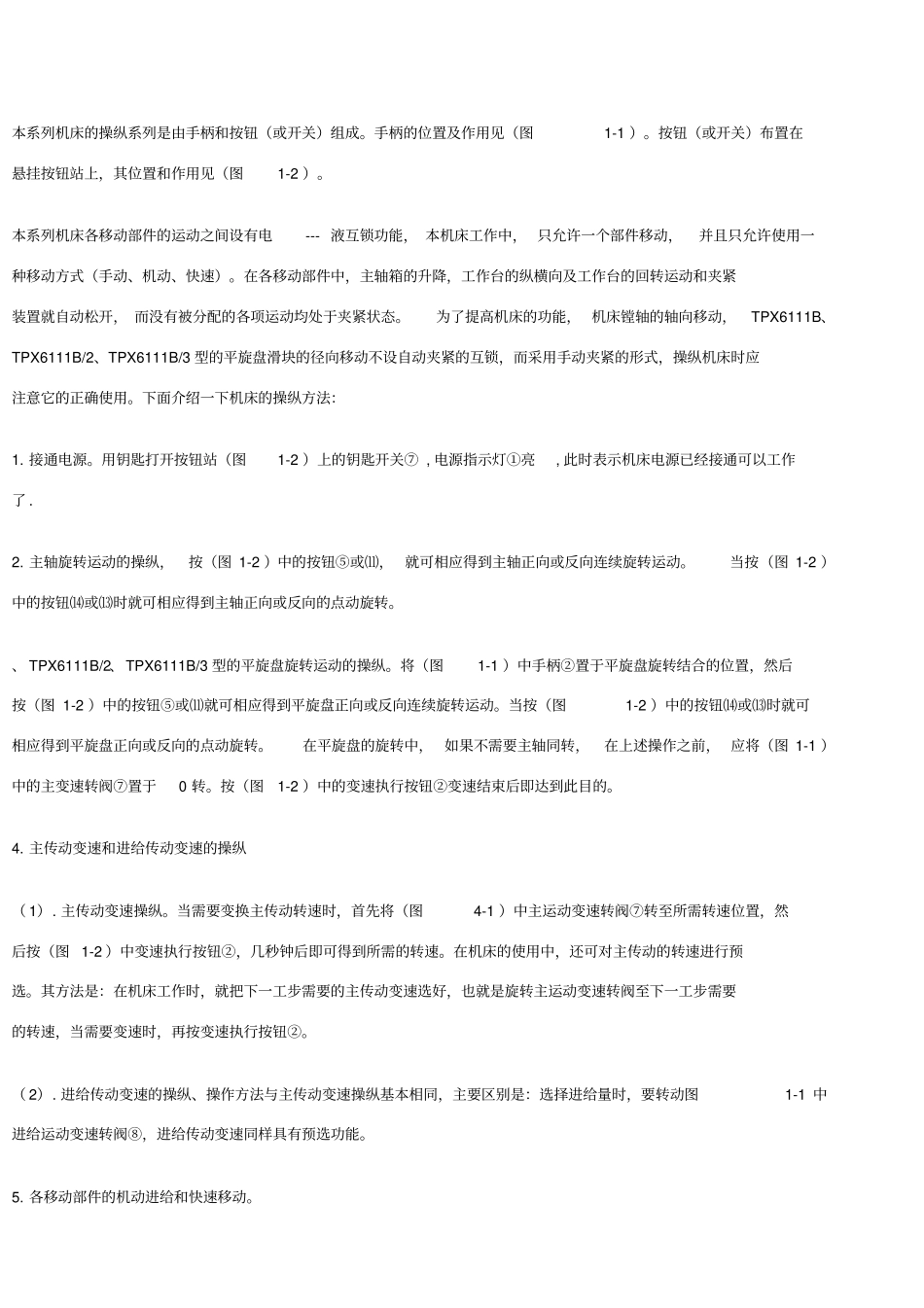

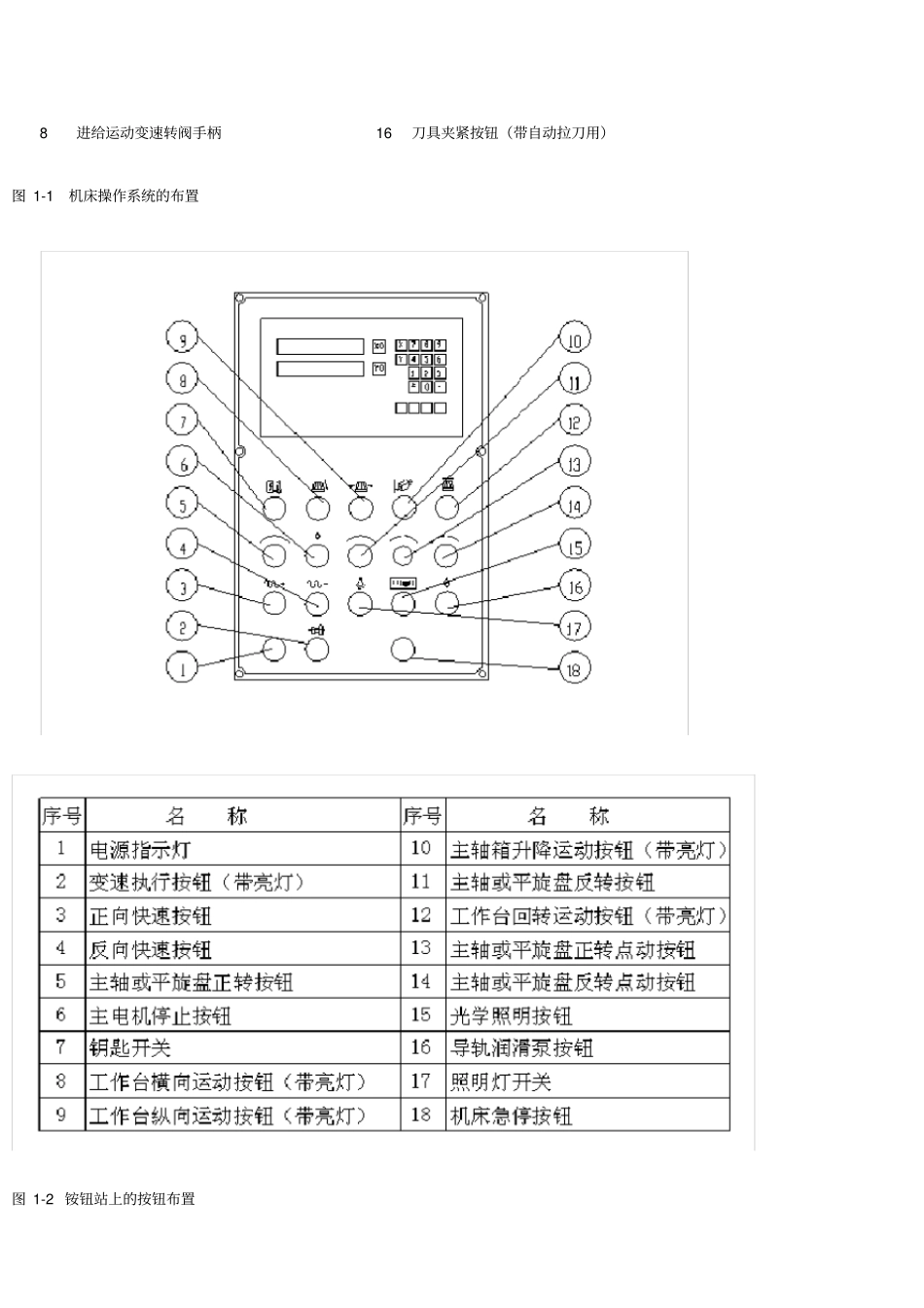

一、机床的操纵说明（TPX6111B、TPX6111B/2、TPX6111B/3）序号操纵机构名称序号操纵机构名称1按钮站9主轴箱手大动升降手柄2平旋盘回转结合、脱开手柄10工作台手大动纵、横向及回转手柄孔3正、反进给手柄11后立柱手动纵向及支架升降手柄孔4机动、微动及主轴（含平旋盘滑块）大动分配手柄12后立柱夹紧点（前后各一点）5主轴或平旋盘滑块运动分配手柄13后立柱纵向及支架升降分配手柄6主轴夹紧手柄14机床急停按钮(带自动拉刀用)7主运动变速转阀手柄15刀具松开按钮（带自动拉刀用）8进给运动变速转阀手柄16刀具夹紧按钮（带自动拉刀用）图1-1机床操作系统的布置图1-2铵钮站上的按钮布置本系列机床的操纵系列是由手柄和按钮（或开关）组成。手柄的位置及作用见（图1-1）。按钮（或开关）布置在悬挂按钮站上，其位置和作用见（图1-2）。本系列机床各移动部件的运动之间设有电---液互锁功能，本机床工作中，只允许一个部件移动，并且只允许使用一种移动方式（手动、机动、快速）。在各移动部件中，主轴箱的升降，工作台的纵横向及工作台的回转运动和夹紧装置就自动松开，而没有被分配的各项运动均处于夹紧状态。为了提高机床的功能，机床镗轴的轴向移动，TPX6111B、TPX6111B/2、TPX6111B/3型的平旋盘滑块的径向移动不设自动夹紧的互锁，而采用手动夹紧的形式，操纵机床时应注意它的正确使用。下面介绍一下机床的操纵方法：1.接通电源。用钥匙打开按钮站（图1-2）上的钥匙开关⑦,电源指示灯①亮,此时表示机床电源已经接通可以工作了.2.主轴旋转运动的操纵，按（图1-2）中的按钮⑤或⑾，就可相应得到主轴正向或反向连续旋转运动。当按（图1-2）中的按钮⒁或⒀时就可相应得到主轴正向或反向的点动旋转。、TPX6111B/2、TPX6111B/3型的平旋盘旋转运动的操纵。将（图1-1）中手柄②置于平旋盘旋转结合的位置，然后按（图1-2）中的按钮⑤或⑾就可相应得到平旋盘正向或反向连续旋转运动。当按（图1-2）中的按钮⒁或⒀时就可相应得到平旋盘正向或反向的点动旋转。在平旋盘的旋转中，如果不需要主轴同转，在上述操作之前，应将（图1-1）中的主变速转阀⑦置于0转。按（图1-2）中的变速执行按钮②变速结束后即达到此目的。4.主传动变速和进给传动变速的操纵（1）.主传动变速操纵。当需要变换主传动转速时，首先将（图4-1）中主运动变速转阀⑦转至所需转速位置，然后按（图1-2）中变速执行按钮②，几秒钟后即可得到所需的转速。在机床的使用中，还可对主传动的转速进行预选。其方法是：在机床工作时，就把下一工步需要的主传动变速选好，也就是旋转主运动变速转阀至下一工步需要的转速，当需要变速时，再按变速执行按钮②。（2）.进给传动变速的操纵、操作方法与主传动变速操纵基本相同，主要区别是：选择进给量时，要转动图1-1中进给运动变速转阀⑧，进给传动变速同样具有预选功能。5.各移动部件的机动进给和快速移动。（1）.主轴的机动进给和快速移动。当需要主轴机动进给时，首先将图1-1中手柄④置于最外边，再将图1-1中手柄⑤置于主轴进给结合位置，然后将手柄③置于正、反向进给位置，即可使主轴获得正、反向机动进给。当需要主轴作快速移动时，只需在上述操作的基础上，将进给手柄③置在中间位置，再按动按钮站（图2-1）上的正、负向快速铵钮③、④按钮即可获得主轴的正、负向快速移动。（2）.TPX6111B、TPX6111B/2、TPX6111B/3型平旋盘滑块的机动进给和快速移动。当需要平旋盘滑块作机动进给快速移动时，其操作过程与主轴的机动进给和快速移动类似。不同的是要将图1-1中的手柄⑤置于平旋盘滑块进给结合的位置上。（3）.主轴箱、工作台纵向、横向的机动进给和快速移动。这三项运动的机动进给的操纵程序是，首先图1-1中的手柄④置于中间位置（主轴、平旋盘滑块手大动位置），再将图1-1中的手柄③置于正、反向进给位置，当按动按钮站上（图2-1）的按钮⑩即可获得主轴箱的机动进给，当按动按钮站上的按钮⑨即可获得工作台的纵向机动进给，当按动按钮站上的按钮⑧即可获得工作台的横向机动进给。这三项运动的快速移动的操纵程序是，把图1-1中的手柄④置于中间位置，将图1-1中的手柄③置于中间位置，按动...
