上13.3电流和电流表的使用同步VIP免费

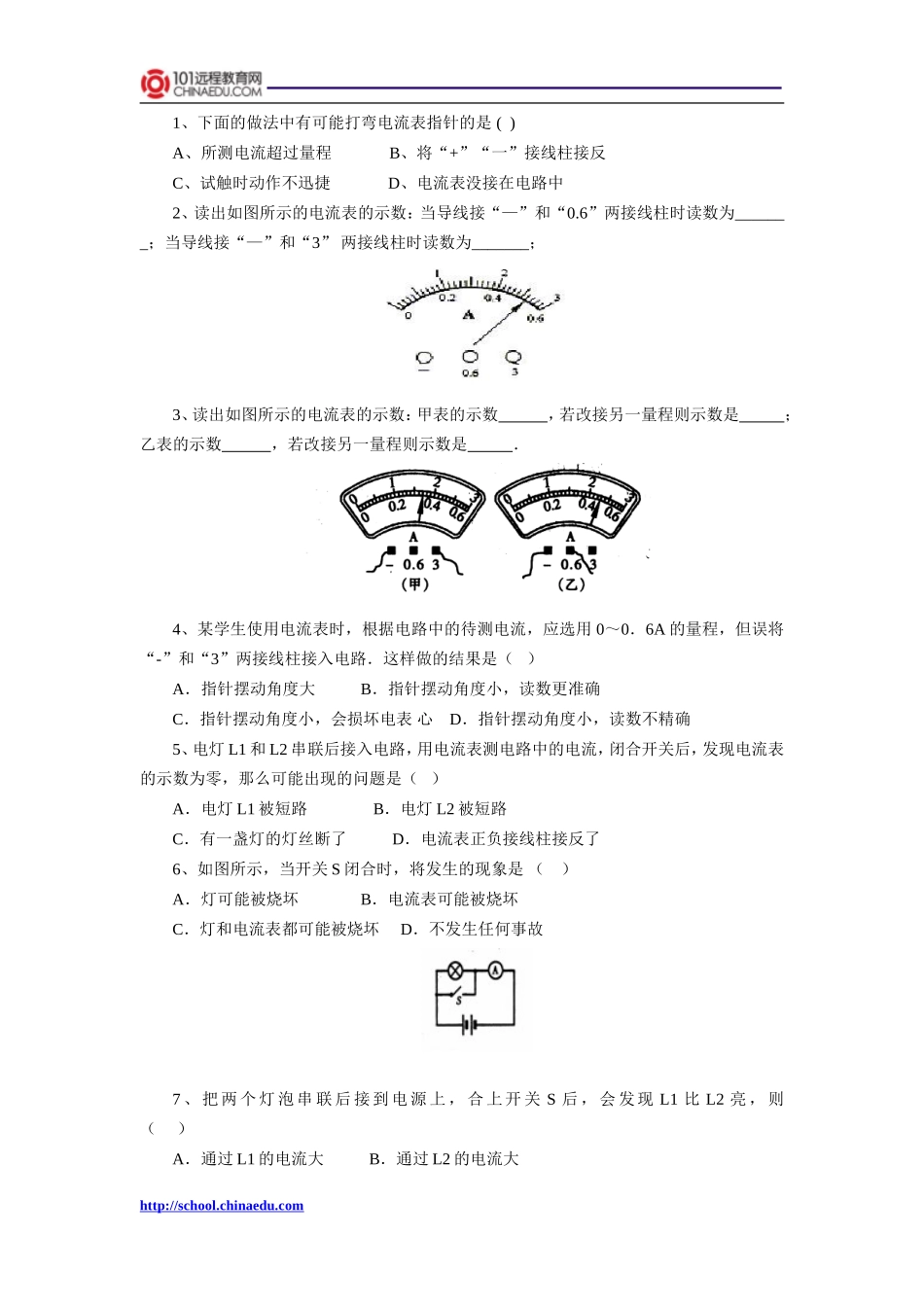

1、下面的做法中有可能打弯电流表指针的是()A、所测电流超过量程B、将“+”“一”接线柱接反C、试触时动作不迅捷D、电流表没接在电路中2、读出如图所示的电流表的示数：当导线接“—”和“0.6”两接线柱时读数为_______；当导线接“—”和“3”两接线柱时读数为_______；3、读出如图所示的电流表的示数：甲表的示数，若改接另一量程则示数是；乙表的示数，若改接另一量程则示数是．4、某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（）A．指针摆动角度大B．指针摆动角度小，读数更准确C．指针摆动角度小，会损坏电表心D．指针摆动角度小，读数不精确5、电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（）A．电灯L1被短路B．电灯L2被短路C．有一盏灯的灯丝断了D．电流表正负接线柱接反了6、如图所示，当开关S闭合时，将发生的现象是（）A．灯可能被烧坏B．电流表可能被烧坏C．灯和电流表都可能被烧坏D．不发生任何事故7、把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则（）A．通过L1的电流大B．通过L2的电流大http://school.chinaedu.comC．通过两灯的电流一样大D．无法判断8、串联电路电流特点是：。并联电路电流特点是：。9、如图（a）所示，当开关S闭合时，两只电流表的示数分别由图（b）、（c）两图读得，则电灯L1中的电流是（）A.0.8AB.0.16AC.0.52AD.1.28A10、有一种节日彩灯，100只一组串联，若电源插头处的电流为300mA，则通过第20只灯的电流为_____A；通过第100只灯的电流为_____A.11、如图甲所示是小亮同学测量并联电路的总电流时连接的电路.（1）请你在a、b导线中撤掉一根多余的导线，使电路符合实验要求.你选择撤掉的是_____导线.（2）撤掉多余的导线后，闭合开关，电流表的读数如图乙，其读数为_____A.12、小红在研究串联电路电流的特点时，共做了三次实验，（如图所示）记录数据如下表：（1）小红在测量过程中，有一次是错误的，错误的一次是：_____.（2）这次错误的原因可能是_____.http://school.chinaedu.com13、如图所示电路，若先在b处测得电流为0.7A，c处测得电流为1.3A，则a处电流为A。14、如图所示:（1）小灯泡L1、L2的连接方式是_________；（2）电流表在A处是测量灯泡_______（L1/L2/L1和L2）的电流。（3）接在电路图中A、B两处的两个电流表的读数如下图，则图中A处的电流是________，图中B处的电流是________,通过电灯L2中的电流是________,通过电灯L1中的电流是_______。15、如图所示的电路，闭合开关S后，电灯L1、L2都发光，电流表A1和A2（两表相同）表盘指针指在相同的位置上，则通过L1和L2的电流之比是。16、如图所示，已知通过L1的电流为0.4A，通过L2的电流为0.6A，要求：（1）用电流表测干路中的电流，S为总开关，用笔画线代替导线将图甲中的实物连接起http://school.chinaedu.com来，导线不许交叉.（2）根据你所连的实物图画出电路图.（3）在图乙中电流表的刻度盘上标出接通电路后指针的位置.17、如图所示，用电流表研究该电路的电流关系，闭合开关S，各灯均正常发光，分别将电流表接在电路中的a,b,c,d,e处测其电流，所得的数值如表所示，据表回答：（1）比较2，3（或4，5），可以得出什么结论？（2）比较1，3，5可以得出什么结论？（3）要得到（2）中的结论，还可有哪几种比较方法？http://school.chinaedu.comhttp://school.chinaedu.com
